Wkładki Topikowe: Klucz do Bezpiecznej Elektryki

W świecie, w którym elektryczność jest podstawą codziennego funkcjonowania, niezwykle ważne jest zapewnienie bezpieczeństwa instalacji. Odpowiednie zabezpieczenia chronią nie tylko urządzenia, ale przede wszystkim ludzi i mienie. Jednym z najstarszych, a zarazem wciąż niezawodnych i szeroko stosowanych elementów ochronnych, są wkładki topikowe, potocznie nazywane bezpiecznikami. Ich historia sięga XIX wieku, a ich rola w ochronie odbiorników elektrycznych i elektronicznych przed skutkami zwarć czy przeciążeń instalacji jest nieoceniona. Dzięki nim znacznie zmniejsza się ryzyko krytycznych uszkodzeń sprzętu, a także groźnych pożarów czy nawet wybuchów.

Za ojca chrzestnego bezpieczników topikowych uważa się samego Thomasa Edisona, który w 1880 roku jako pierwszy opatentował ten kluczowy komponent elektryczny. Co ciekawe, zasada jego działania została opisana znacznie wcześniej, bo już w 1773 roku, przez Sir Edwarda Nairne’a – konstruktora znanego z wielu innych wynalazków, takich jak barometr rtęciowy czy… gumka do mazania. Od tamtej pory bezpieczniki topikowe ewoluowały, ale ich podstawowa funkcja pozostała niezmienna – chronić obwody elektryczne przed nadmiernym prądem.

Budowa i działanie wkładki topikowej: Serce zabezpieczenia

Standardowy bezpiecznik topikowy, niezależnie od jego typu, składa się z kilku kluczowych elementów, które wspólnie zapewniają jego skuteczne działanie i bezpieczeństwo użytkowania:

• Podstawa bezpiecznikowa: To element, do którego montuje się bezpiecznik. Zapewnia stabilne i bezpieczne połączenie elektryczne oraz umożliwia łatwy dostęp do bezpiecznika w razie potrzeby jego wymiany lub kontroli.
• Wkładka topikowa: To centralny i najważniejszy element bezpiecznika. Jest to specjalny przewodnik, który przerywa obwód elektryczny poprzez stopienie się pod wpływem zbyt dużego prądu. To właśnie wkładka topikowa zapobiega uszkodzeniom urządzeń i przewodów.
• Nośnik: Jest to część bezpiecznika, która utrzymuje wkładkę topikową. Często wykonana jest z materiałów odpornych na działanie wysokiej temperatury i nieprzewodzących prądu, co zwiększa bezpieczeństwo użytkowania.
• Wstawka kalibrowa: Element stosowany w precyzyjnych bezpiecznikach do kalibracji prądu, który może przepływać przez bezpiecznik. Zapewnia to dokładność i niezawodność jego działania.
• Osłona: Zewnętrzna obudowa bezpiecznika, która chroni wkładkę topikową i inne wrażliwe komponenty przed czynnikami zewnętrznymi, takimi jak kurz, wilgoć czy uszkodzenia mechaniczne, zwiększając trwałość i bezpieczeństwo całego elementu.

Najważniejszym elementem, jak już wspomniano, jest właśnie wkładka topikowa. Do jej wykonania stosuje się najczęściej miedziany drucik – pojedynczy lub złożony z kilku równolegle ułożonych elementów. W przypadku urządzeń o większej mocy używa się także posrebrzanych pasków, które charakteryzują się większą trwałością i lepszą przewodnością. Sam topik znajduje się w ceramicznej obudowie, która jest wypełniona piaskiem kwarcowym. Piasek ten pełni niezwykle ważną funkcję – ułatwia ugaszenie łuku elektrycznego w sytuacji, gdy topik ulegnie stopieniu, co minimalizuje ryzyko pożaru i dalszych uszkodzeń.

Jak działa bezpiecznik topikowy?

Działanie bezpiecznika topikowego opiera się na prostym, lecz genialnym mechanizmie. Gdy przez drucik o niewielkim przekroju (często specjalnie naderwanym, aby jeszcze bardziej zmniejszyć przekrój przewodnika) przepływa zbyt duży prąd – np. wskutek przeciążenia lub zwarcia – zaczyna się on topić, a po chwili ulega przerwaniu. To przerwanie fizyczne prowadzi do natychmiastowego przerwania obwodu elektrycznego, odcinając zasilanie i chroniąc podłączone urządzenia.

W momencie przerwania połączenia może dojść do powstania łuku elektrycznego, który przez krótki czas mógłby nadal przewodzić prąd. Aby zapobiec tej niebezpiecznej sytuacji, stosowane są bezpieczniki o symbolu FG (Full Range General Purpose), które są specjalnie zaprojektowane tak, aby skutecznie uniemożliwić powstawanie łuku elektrycznego. Dzięki temu bezpiecznik skutecznie chroni podłączone urządzenia przed uszkodzeniem spowodowanym przez zbyt wysoki prąd, zapewniając pełne bezpieczeństwo.

Po przepaleniu bezpiecznika, aby przywrócić działanie obwodu, konieczna jest jego wymiana na nowy. To jednorazowy element ochronny, co podkreśla jego poświęcenie dla bezpieczeństwa instalacji.

Rodzaje i zastosowanie wkładek topikowych

Bezpieczniki topikowe to niezbędne elementy każdej instalacji elektrycznej, zapewniające ochronę przed przepięciami i zwarciami. Ich głównym zadaniem jest zapobieganie uszkodzeniom urządzeń elektrycznych oraz unikanie ryzyka pożarów. Spotykamy się z nimi na co dzień w dwóch głównych wersjach:

• W formie instalacyjnej: Są to popularne „korki elektryczne”, montowane w oprawie bakelitowej. Wkładkę topikową wkręca się zazwyczaj w tę oprawę, a jedna wkładka chroni zazwyczaj jeden obwód elektryczny przed skutkami przepięć i zwarć.
• W formie aparatowej: Są to niewielkich rozmiarów szklane lub ceramiczne rurki (np. 20 lub 32 mm), w których umieszczony jest drucik. Montowane są bezpośrednio w odbiornikach elektrycznych, chroniąc pojedyncze urządzenia.

Zalety bezpieczników topikowych

Topiki są powszechnie używane w instalacjach o różnej mocy i przeznaczeniu. Tak szerokie zastosowanie jest wynikiem wielu zalet tego rozwiązania:

• Skuteczność: Niezawodnie chronią przed przeciążeniami i zwarciami.
• Prostota działania: Ich mechanizm jest łatwy do zrozumienia i nie wymaga skomplikowanej elektroniki.
• Niska cena: Zarówno pojedynczy bezpiecznik (niezależnie od tego, czy jest to korek do mieszkania, czy przemysłowy bezpiecznik mocy BM) jest stosunkowo tani.
• Szybka i prosta wymiana: Po przepaleniu bezpiecznika, jego wymiana jest zazwyczaj szybka i nieskomplikowana.
• Możliwość dostosowania: Szeroka gama typów bezpieczników pozwala na precyzyjne dopasowanie do różnego typu instalacji i obwodów.

Klasyfikacja wkładek topikowych

Najbardziej ogólna klasyfikacja bezpieczników topikowych określa charakterystykę wkładki:

• a – charakterystyka niepełnozakresowa: Tego typu wkładki chronią głównie przed zwarciami. Nie są przeznaczone do długotrwałej ochrony przed przeciążeniami.
• g – charakterystyka pełnozakresowa: Wkładki topikowe typu g chronią zarówno przed zwarciami, jak i przeciążeniami. Są to najbardziej uniwersalne bezpieczniki.

Charakterystyka wkładki topikowej jest oznaczana dwoma literami. Pierwsza z nich określa, czy mamy do czynienia z wkładką pełnozakresową (g), czy niepełnozakresową (a). Druga litera określa konkretne zastosowanie:

• G – zastosowanie ogólne (np. gG – wkładka pełnozakresowa do zastosowań ogólnych, jedno z częściej spotykanych).
• L – ochrona kabli.
• Tr – ochrona transformatorów.
• B – elektroenergetyczne urządzenia górnicze.
• R – ochrona urządzeń elektroenergetycznych (np. półprzewodnikowych).

Klasyfikacja bezpieczników ze względu na moc instalacji

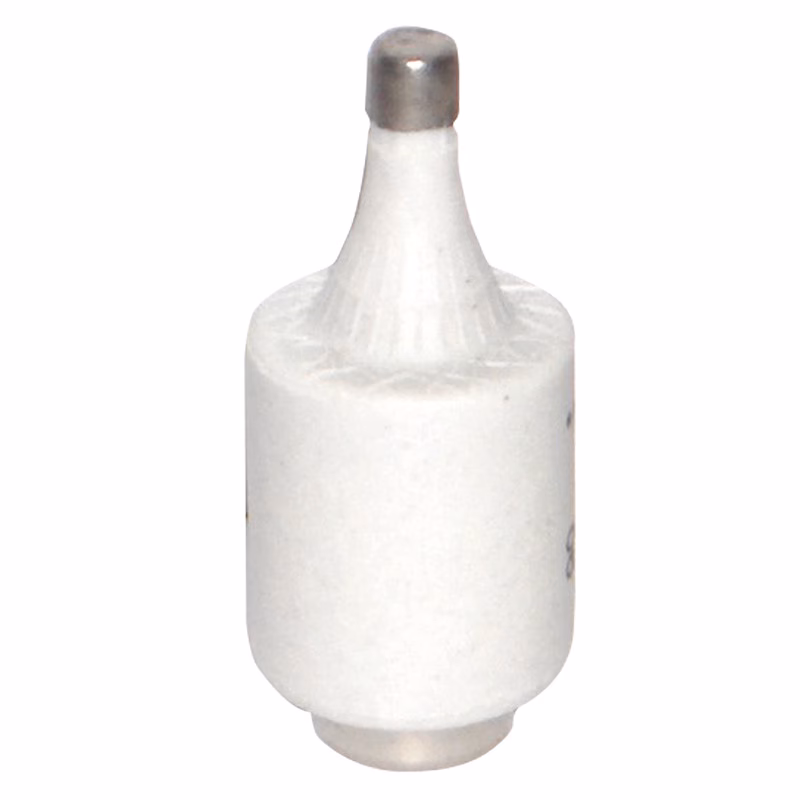

Wkładki topikowe typu D (D-fuses)

Obsługują instalacje o małej mocy, w tym gospodarstwa domowe. Są to wymienne wkładki w kształcie korka, które po przepaleniu wymienia się na nowy. Korki mają różne średnice denka w zależności od napięcia znamionowego, co zapobiega pomyłkowemu zamontowaniu bezpiecznika o zbyt dużej wartości prądu.

Wkładki systemu NH (NH-fuses)

Zabezpieczają instalacje o małym napięciu, ale dużej mocy. Wkładki NH są też nazywane wkładkami nożowymi (WN), bezpiecznikami mocy (BM) czy wkładkami topikowymi przemysłowymi, ze względu na ich zastosowanie w przemyśle i dużych obiektach. Wkładki systemu NH mogą być wymieniane jedynie przez osoby posiadające odpowiednie uprawnienia elektryczne, ze względu na wysokie prądy i związane z tym ryzyko.

Kolory bezpieczników topikowych typu D – Korków

Bezpieczniki topikowe typu D są często oznaczane kolorami, które odpowiadają ich prądowi znamionowemu. Jest to prosta i intuicyjna metoda identyfikacji, ułatwiająca szybką wymianę i zapobiegająca błędom.

Kolor	Prąd znamionowy wkładki topikowej typu D (A)
Różowy	2
Brązowy	4
Zielony	6
Czerwony	10
Szary	16
Niebieski	20
Żółty	25
Czarny	35
Biały	50
Miedziany	63
Srebrny	80
Czerwony	100

Czy bezpieczniki topikowe są dobrym rozwiązaniem?

Absolutnie tak. Bezpiecznik topikowy, znany także jako topik lub bezpiecznik NH (od niemieckiego „Neozed Hochleistungs-Sicherungen”), to sprawdzony i niezwykle efektywny rodzaj zabezpieczenia stosowany w instalacjach elektrycznych w celu ochrony przed przeciążeniami i zwarciami prądowymi. Jest to rodzaj aparatury modułowej, która składa się z trzech głównych elementów: wkładki bezpiecznikowej, podstawy i pokrywy.

Główne cechy i zastosowanie bezpieczników topikowych:

1. Ochrona przed przeciążeniem: Bezpiecznik topikowy jest zaprojektowany tak, aby reagować na nadmierny prąd płynący przez obwód. W przypadku przeciążenia, czyli płynięcia prądu większego niż dopuszczalne parametry, bezpiecznik topikowy automatycznie przerywa obwód, zapobiegając przegrzaniu i uszkodzeniu przewodów oraz urządzeń.
2. Ochrona przed zwarciem: Zwarciem nazywa się sytuację, w której dochodzi do bezpośredniego połączenia dwóch przewodników o niskiej impedancji, co prowadzi do gwałtownego wzrostu prądu. Bezpiecznik topikowy szybko reaguje na taką sytuację, przerywając obwód i eliminując ryzyko uszkodzenia urządzeń i instalacji oraz zagrożenia pożarowego.
3. Modularność: Bezpieczniki topikowe są często montowane w specjalnych rozdzielnicach, co umożliwia łatwą wymianę w razie potrzeby. Modułowość pozwala na dostosowywanie ochrony do różnych parametrów obciążenia, co jest szczególnie cenne w dynamicznych środowiskach przemysłowych.
4. Wysoka wydajność: Bezpieczniki topikowe są konstruowane w taki sposób, aby mogły wytrzymać krótkotrwałe przeciążenia prądowe i gwałtowne wzrosty prądu przy zwarciach. Ich zdolność do szybkiego gaszenia łuku elektrycznego jest kluczowa dla bezpieczeństwa.

Bezpieczniki topikowe są powszechnie stosowane w przemyśle, budownictwie, energetyce, a także w innych obszarach, gdzie ochrona instalacji elektrycznych jest kluczowa. Dzięki swojej niezawodności i zdolności do szybkiego reagowania, pomagają zapewnić bezpieczeństwo pracy urządzeń i ochronę przed ryzykiem awarii oraz uszkodzeń w instalacjach elektrycznych, stanowiąc fundament bezpiecznej eksploatacji.

Rodzaje i podział topików: Pogłębiona analiza

Istnieją różne rodzaje i podziały bezpieczników topikowych, które można uwzględnić w zależności od ich parametrów, przeznaczenia oraz norm, według których są klasyfikowane. Poniżej przedstawiono kilka kluczowych kryteriów:

1. Podział według prądu znamionowego: Bezpieczniki topikowe są dostępne w szerokim zakresie wartości prądu znamionowego (prądu, dla którego bezpiecznik jest zaprojektowany). Mogą to być wartości od kilku amperów (np. w instalacjach domowych) do kilkuset, a nawet tysięcy amperów (w zastosowaniach przemysłowych i energetycznych). Taka różnorodność pozwala na precyzyjne dopasowanie ochrony do konkretnych obciążeń i aplikacji.
2. Podział według napięcia znamionowego: Bezpieczniki topikowe są dostosowane do konkretnej klasy napięcia, w której mają pracować. Wyróżnia się bezpieczniki dla niskiego napięcia (do 1000V AC/1500V DC), średniego napięcia (np. 1kV-35kV) i wysokiego napięcia (powyżej 35kV). Wybór odpowiedniego napięcia znamionowego jest kluczowy dla bezpiecznej i skutecznej pracy.
3. Podział według szybkości działania: Bezpieczniki topikowe mogą być klasyfikowane według szybkości ich reakcji na przeciążenia i zwarcia. Wyróżnia się głównie dwie kategorie:
   • Szybkie (F – Flink): Reagują bardzo szybko na wszelkie przeciążenia, co jest ważne w przypadkach, gdzie istnieje ryzyko uszkodzeń delikatnych urządzeń w wyniku nawet krótkotrwałego wzrostu prądu.
   • Standardowe/zwłoczne (G – Ganz Grob): Reagują z pewnym opóźnieniem na krótkotrwałe, dozwolone przeciążenia (np. prąd rozruchowy silnika), ale szybko na zwarcia. Są to najbardziej uniwersalne bezpieczniki.
4. Podział według typu montażu: Bezpieczniki topikowe mogą mieć różne typy montażu, takie jak bezpośredni montaż na przewodzie (np. bezpieczniki aparatowe), montaż na specjalnych podstawach w rozdzielnicach (bezpieczniki D, NH), czy montaż w specjalnych oprawach. To pozwala dostosować je do konkretnych wymagań instalacji i dostępnej przestrzeni.
5. Podział według norm: Bezpieczniki topikowe są projektowane i produkowane zgodnie z różnymi normami i standardami, takimi jak normy europejskie (EN), niemieckie (DIN), międzynarodowe (IEC) czy inne krajowe. Zgodność z normami gwarantuje jakość, bezpieczeństwo i zamienność produktów.

Powyższe podziały i kategorie mogą być jeszcze bardziej szczegółowe, w zależności od specyfiki branży oraz wymagań aplikacji. Wybór odpowiedniego typu bezpiecznika topikowego zawsze zależy od parametrów prądowych i napięciowych instalacji, wymagań ochronnych oraz norm obowiązujących w danym regionie, a także od specyfiki chronionego urządzenia.

Gdzie i w jakich instalacjach stosuje się wkładki topikowe?

Wkładki topikowe, dzięki swojej wszechstronności i niezawodności, znajdują szerokie zastosowanie w rozmaitych instalacjach elektrycznych, wszędzie tam, gdzie kluczowa jest skuteczna ochrona przed przeciążeniami i zwarciami prądowymi. Oto kilka przykładów miejsc i sektorów, w których są one nieodzowne:

1. Przemysł: W zakładach produkcyjnych, fabrykach i obiektach przemysłowych, gdzie występują różnorodne maszyny, silniki i urządzenia o zmiennych obciążeniach, bezpieczniki topikowe są powszechnie stosowane. Chronią one złożone systemy przed skutkami przeciążeń i zwarć, minimalizując ryzyko kosztownych przestojów i uszkodzeń sprzętu.
2. Budownictwo: W budynkach mieszkalnych, komercyjnych i biurowych, bezpieczniki topikowe są standardowym elementem rozdzielnic elektrycznych. Zapewniają ochronę instalacji domowych i biurowych przed przeciążeniem i zwarciami, a ich modułowość pozwala na łatwe dostosowanie ochrony do zmieniających się potrzeb użytkowników.
3. Energetyka: W systemach elektroenergetycznych, w tym w podstacjach, stacjach transformatorowych, rozdzielniach energetycznych oraz liniach przesyłowych i dystrybucyjnych, bezpieczniki topikowe pełnią rolę kluczowego elementu ochronnego. Zapobiegają przeciążeniom i uszkodzeniom drogocennej infrastruktury, co jest niezbędne dla stabilności sieci energetycznej.
4. Automatyka przemysłowa: W systemach sterowania i automatyki przemysłowej, gdzie często mamy do czynienia z delikatnymi komponentami elektronicznymi i precyzyjnymi urządzeniami, bezpieczniki topikowe są wykorzystywane do zabezpieczania obwodów sterujących i wykonawczych przed niekontrolowanymi wzrostami prądu.
5. Infrastruktura publiczna: W miejscach takich jak szpitale, szkoły, lotniska, stacje kolejowe, centra handlowe czy obiekty sportowe, niezawodność instalacji elektrycznych jest priorytetem. Bezpieczniki topikowe zapewniają ciągłość działania i eliminują ryzyko awarii oraz zagrożeń dla użytkowników, co jest kluczowe dla bezpieczeństwa publicznego.
6. Odnawialne źródła energii: W systemach fotowoltaicznych, turbinach wiatrowych i innych instalacjach wykorzystujących odnawialne źródła energii, bezpieczniki topikowe są stosowane w celu ochrony paneli, falowników, akumulatorów i innych komponentów przed przeciążeniami i zwarciami. Jest to kluczowe dla bezpiecznej i niezawodnej pracy tych systemów, a także dla maksymalizacji ich wydajności.
7. Przemysł spożywczy i chemiczny: W środowiskach, gdzie instalacje są narażone na specyficzne warunki środowiskowe (np. wilgoć, wysokie temperatury, agresywne substancje chemiczne) lub istnieje ryzyko wystąpienia zagrożeń (np. wybuchowych atmosfer), bezpieczniki topikowe o specjalnych konstrukcjach są wykorzystywane w celu zapewnienia bezpieczeństwa pracy i zgodności z rygorystycznymi normami.

Podsumowując, bezpieczniki topikowe to wszechstronne urządzenia ochronne, które znajdują zastosowanie w niezliczonych dziedzinach, gdzie istnieje potrzeba efektywnej ochrony przed przeciążeniami i zwarciami. Ich różnorodność i możliwość dostosowania do różnych wymagań sprawiają, że są one nieodłącznym elementem współczesnych instalacji elektrycznych, gwarantując ich bezpieczne i niezawodne działanie.

Bezpiecznik szklany a ceramiczny: Czy to ma znaczenie?

Różnica między bezpiecznikiem szklanym a ceramicznym, choć na pierwszy rzut oka może wydawać się niewielka, jest kluczowa dla ich zastosowania i wydajności. Oba typy pełnią tę samą podstawową funkcję – przerywają obwód w przypadku nadmiernego prądu – ale robią to w nieco inny sposób i w różnych warunkach.

Bezpiecznik szklany

Bezpieczniki szklane mają przezroczystą obudowę, co jest ich główną zaletą. Dzięki temu możliwe jest szybkie i łatwe wizualne sprawdzenie, czy bezpiecznik uległ przepaleniu – wystarczy spojrzeć, czy wewnętrzny drucik jest przerwany lub stopiony. Są one zazwyczaj stosowane w obwodach o niższych prądach i napięciach, gdzie nie występują tak duże prądy zwarciowe, a łuk elektryczny jest łatwiejszy do ugaszenia.

Bezpiecznik ceramiczny

W przeciwieństwie do bezpieczników szklanych, bezpieczniki ceramiczne są nieprzezroczyste i zazwyczaj wypełnione piaskiem kwarcowym. To wypełnienie znacznie zwiększa ich zdolność do gaszenia łuku elektrycznego. Piasek absorbuje ciepło i gasi łuk, który powstaje w momencie przepalenia się wkładki topikowej. Dzięki temu bezpieczniki ceramiczne są w stanie wytrzymać znacznie wyższe prądy zwarciowe i są bardziej odpowiednie do zastosowań wysokoprądowych, gdzie wymagana jest większa zdolność wyłączania.

Porównanie bezpieczników szklanych i ceramicznych

Cecha	Bezpiecznik Szklany	Bezpiecznik Ceramiczny
Obudowa	Przezroczysta	Nieprzezroczysta
Wypełnienie	Brak (powietrze)	Piasek kwarcowy
Wizualna inspekcja	Możliwa (widoczny drucik)	Niemożliwa
Zdolność gaszenia łuku	Niższa	Wyższa (dzięki piaskowi)
Zastosowanie	Niskie prądy, niższe napięcia, delikatne obwody	Wysokie prądy, wyższe napięcia, obwody przemysłowe
Odporność na zwarcia	Niższa	Wyższa

Jak sprawdzić, czy bezpiecznik jest przepalony?

Aby sprawdzić, czy bezpiecznik szklany jest przepalony, wystarczy wizualnie ocenić stan wewnętrznego drucika – jeśli jest przerwany lub stopiony, bezpiecznik jest uszkodzony. W przypadku bezpieczników ceramicznych wizualna inspekcja nie jest możliwa ze względu na nieprzezroczystą obudowę. W takiej sytuacji najlepiej użyć multimetru lub dedykowanego testera bezpieczników, aby sprawdzić ciągłość obwodu. Brak ciągłości oznacza przepalenie bezpiecznika.

Czy można zastąpić bezpiecznik ceramiczny szklanym?

Generalnie, nie zaleca się zastępowania bezpiecznika ceramicznego bezpiecznikiem szklanym ze względu na ich odmienne właściwości i charakterystyki działania. Bezpieczniki ceramiczne są zaprojektowane do obsługi wyższych prądów i temperatur, oferując lepsze zdolności gaszenia łuku dzięki wypełnieniu piaskiem. Bezpieczniki szklane mogą nie wytrzymać tego samego poziomu obciążenia elektrycznego i prądów zwarciowych, co ceramiczne, co może prowadzić do ich natychmiastowego przepalenia, a w najgorszym przypadku do uszkodzenia instalacji, a nawet pożaru. Zawsze należy stosować bezpiecznik o takich samych parametrach, jakie zaleca producent urządzenia lub instalacji. W przypadku wątpliwości zawsze warto skonsultować się z wykwalifikowanym elektrykiem, aby upewnić się, że spełnione są wszystkie wymogi bezpieczeństwa.

Co się stanie, jeśli użyję bezpiecznika o niższym prądzie lub napięciu znamionowym?

Użycie bezpiecznika, który nie jest przystosowany do potrzeb systemu (np. ma niższy prąd lub napięcie znamionowe), może prowadzić do kilku poważnych problemów:

1. Częste przepalanie się: Bezpiecznik o zbyt niskim prądzie znamionowym będzie często przepalał się nawet podczas normalnej pracy obwodu, ponieważ nie będzie w stanie obsłużyć wymaganego prądu. Skutkuje to ciągłymi przerwami w dostawie prądu i przestojami.
2. Brak skutecznej ochrony: Jeśli napięcie znamionowe bezpiecznika jest niższe niż wymagane, bezpiecznik może nie zadziałać prawidłowo w sytuacji przeciążenia lub zwarcia. Może to skutkować przepływem zbyt wysokiego prądu przez obwód, co z kolei może doprowadzić do poważnego uszkodzenia podłączonych urządzeń, przewodów, a nawet do pożaru.
3. Przegrzewanie i ryzyko pożaru: Użycie zaniżonego bezpiecznika może prowadzić do nadmiernego nagrzewania się bezpiecznika i jego oprawy, zwiększając ryzyko pożaru lub uszkodzenia okablowania i innych komponentów instalacji.

Dlatego tak ważne jest, aby zawsze stosować bezpieczniki o odpowiednich parametrach prądowych i napięciowych, zgodnych z wymaganiami instalacji i producenta urządzeń. To podstawowa zasada bezpieczeństwa w elektryce.

Najczęściej Zadawane Pytania (FAQ)

Do czego służą wkładki topikowe?

Wkładki topikowe, czyli bezpieczniki, służą do ochrony instalacji i urządzeń elektrycznych przed skutkami przeciążeń i zwarć. Przerywają obwód elektryczny, gdy prąd przekroczy bezpieczną wartość, zapobiegając uszkodzeniom sprzętu, przegrzewaniu się przewodów i ryzyku pożaru.

Kto wynalazł bezpiecznik topikowy?

Thomas Edison opatentował pierwszy bezpiecznik topikowy w 1880 roku, choć zasadę jego działania opisał wcześniej Sir Edward Nairne w 1773 roku.

Z jakich elementów składa się bezpiecznik topikowy?

Standardowy bezpiecznik topikowy składa się z podstawy bezpiecznikowej, wkładki topikowej (elementu topikowego), nośnika, wstawki kalibrowej (w precyzyjnych bezpiecznikach) oraz osłony (obudowy).

Czym różni się bezpiecznik topikowy instalacyjny od aparatowego?

Bezpieczniki instalacyjne (np. korki) są montowane w oprawach w rozdzielnicach i chronią całe obwody. Bezpieczniki aparatowe (np. szklane rurki) są mniejsze i montowane bezpośrednio w urządzeniach, chroniąc pojedyncze odbiorniki.

Jak działa wkładka topikowa?

Gdy przez wkładkę topikową (drucik) przepływa zbyt duży prąd, nagrzewa się ona i topi, fizycznie przerywając obwód elektryczny i odcinając dopływ prądu. Wkładki ceramiczne zawierają piasek kwarcowy, który gasi powstający łuk elektryczny.

Jakie są zalety bezpieczników topikowych?

Główne zalety to: wysoka skuteczność ochrony, prostota działania, niska cena, łatwość wymiany po przepaleniu oraz możliwość dostosowania do różnorodnych instalacji i obwodów.

Co oznaczają symbole a i g w charakterystyce wkładek topikowych?

Litera 'a' oznacza charakterystykę niepełnozakresową (ochrona głównie przed zwarciami), natomiast 'g' oznacza charakterystykę pełnozakresową (ochrona zarówno przed zwarciami, jak i przeciążeniami).

Czym różnią się wkładki topikowe typu D od NH?

Wkładki typu D (korki) obsługują instalacje o mniejszej mocy, często w gospodarstwach domowych. Wkładki NH (nożowe) są przeznaczone do instalacji o dużej mocy, przemysłowych, i mogą być wymieniane tylko przez osoby z uprawnieniami elektrycznymi.

Co oznaczają kolory bezpieczników topikowych typu D?

Kolory bezpieczników typu D wskazują na ich prąd znamionowy (np. czerwony – 10A, niebieski – 20A). Jest to szybka metoda identyfikacji wartości prądu.

Czy bezpieczniki topikowe są niezawodne?

Tak, bezpieczniki topikowe są uznawane za bardzo niezawodne i efektywne zabezpieczenia. Ich prosta konstrukcja i sprawdzony mechanizm działania zapewniają skuteczną ochronę w milionach instalacji na całym świecie.

Gdzie najczęściej stosuje się bezpieczniki topikowe?

Są stosowane w przemyśle, budownictwie (domy, biura), energetyce, automatyce przemysłowej, infrastrukturze publicznej (szpitale, szkoły) oraz w instalacjach odnawialnych źródeł energii.

Czy bezpiecznik szklany i ceramiczny można stosować zamiennie?

Zazwyczaj nie jest to zalecane. Bezpieczniki ceramiczne są przeznaczone do wyższych prądów i mają lepszą zdolność gaszenia łuku dzięki wypełnieniu piaskiem. Zastąpienie bezpiecznika ceramicznego szklanym może prowadzić do niewystarczającej ochrony i uszkodzeń.

Co się stanie, jeśli użyję bezpiecznika o niższym prądzie lub napięciu znamionowym?

Użycie bezpiecznika o zbyt niskim prądzie znamionowym spowoduje częste przepalanie się. Zbyt niskie napięcie znamionowe może skutkować brakiem skutecznej ochrony przed przeciążeniami/zwarciami, co może uszkodzić urządzenia lub spowodować pożar. Zawsze należy stosować bezpieczniki o parametrach zgodnych z wymaganiami instalacji.
