Bezpieczniki samochodowe: Przewodnik krok po kroku

Nagła awaria świateł, niedziałające radio, brak reakcji klimatyzacji – to tylko kilka z wielu objawów, które mogą wskazywać na przepalony bezpiecznik w Twoim samochodzie. Choć brzmi to poważnie, jego wymiana to jedna z najprostszych napraw, które można wykonać samodzielnie, bez potrzeby kosztownej wizyty w warsztacie. Wystarczy odrobina wiedzy, by szybko przywrócić sprawność układu elektrycznego i uniknąć niepotrzebnych problemów.

W tym artykule przeprowadzimy Cię przez cały proces: od zlokalizowania spalonego bezpiecznika, przez jego dobór, aż po prawidłową wymianę. Dowiesz się, jaką rolę odgrywają bezpieczniki w Twoim pojeździe, gdzie ich szukać i jak rozpoznać, który z nich jest uszkodzony. Przygotuj się na dawkę praktycznej wiedzy, która pozwoli Ci samodzielnie rozwiązywać typowe problemy z elektryką samochodową.

Rola bezpieczników w samochodzie – klucz do bezpieczeństwa

Bezpieczniki w samochodzie pełnią fundamentalną rolę w ochronie całej instalacji elektrycznej przed przeciążeniami i zwarciami. Ich podstawowym zadaniem jest zabezpieczenie poszczególnych układów i komponentów – takich jak oświetlenie, system audio, centralny zamek, a nawet klimatyzacja – przed nadmiernym przepływem prądu. Bez odpowiedniej ochrony, zbyt wysokie natężenie prądu mogłoby doprowadzić do poważnego uszkodzenia drogich podzespołów, a w skrajnych przypadkach nawet do pożaru instalacji elektrycznej.

Mechanizm działania jest prosty, ale niezwykle skuteczny. Gdy natężenie prądu w danym obwodzie przekroczy dopuszczalną, bezpieczną wartość (określoną przez producenta), umieszczony wewnątrz bezpiecznika metalowy drucik lub element topikowy natychmiast się przepala. To natychmiastowe przerwanie obwodu odcina zasilanie danego układu, zapobiegając dalszym uszkodzeniom. Dzięki temu, w przypadku usterki, najczęściej wystarczy wymiana spalonego bezpiecznika, aby przywrócić pełną sprawność systemu. To tanie i proste w wymianie elementy, które chronią znacznie droższe komponenty samochodu.

Jak rozpoznać spalony bezpiecznik? Objawy i wizualna ocena

Rozpoznanie spalonego bezpiecznika w samochodzie jest zazwyczaj stosunkowo proste i nie wymaga specjalistycznej wiedzy ani zaawansowanych narzędzi. Najbardziej oczywistym i najczęstszym objawem jego przepalenia jest nagła awaria jednego z układów elektrycznych. Przykłady są liczne: nagle przestają działać światła mijania, radio milknie, klimatyzacja nie chłodzi, lub centralny zamek nie reaguje na pilota.

Jeśli dana funkcja w Twoim samochodzie przestaje działać, a inne elementy elektryczne (np. wycieraczki, kierunkowskazy) działają bez zarzutu, to najprawdopodobniej problemem jest właśnie przepalony bezpiecznik odpowiedzialny za ten konkretny obwód.

Aby upewnić się, że to rzeczywiście wina bezpiecznika, należy go zlokalizować, a następnie wizualnie ocenić jego stan. Po znalezieniu odpowiedniej skrzynki z bezpiecznikami, uszkodzony bezpiecznik można rozpoznać po przepalonym metalowym druciku, który znajduje się wewnątrz przezroczystej plastikowej obudowy. Jeśli drucik jest przerwany lub widoczne są wyraźne ślady przypalenia, oznacza to, że bezpiecznik uległ przepaleniu i wymaga natychmiastowej wymiany. Pamiętaj, aby zawsze wymieniać bezpiecznik na nowy o takiej samej wartości amperażu – oznaczenie w postaci liczby (np. 10A, 15A, 20A) jest kluczowe dla prawidłowego działania i bezpieczeństwa instalacji elektrycznej.

Gdzie szukać bezpieczników w aucie? Typowe lokalizacje

Lokalizacja skrzynek z bezpiecznikami w samochodzie może różnić się w zależności od marki, modelu i rocznika pojazdu. Jednak w większości samochodów producenci umieszczają je w kilku typowych miejscach. Zazwyczaj znajdziesz dwie lub trzy główne skrzynki:

• Pod deską rozdzielczą po stronie kierowcy: To jedno z najczęściej spotykanych miejsc. Dostęp do bezpieczników może wymagać otwarcia schowka, zdjęcia niewielkiej osłony lub pokrywy ochronnej (często zlokalizowanej pod kierownicą lub w bocznej części deski rozdzielczej). W tej skrzynce zazwyczaj znajdują się bezpieczniki odpowiedzialne za układy wewnętrzne, takie jak radio, oświetlenie wnętrza, centralny zamek, elektryczne szyby, a także niektóre systemy bezpieczeństwa.
• W komorze silnika: Druga skrzynka z bezpiecznikami często znajduje się pod maską, w komorze silnika. Zazwyczaj umieszczona jest w pobliżu akumulatora, obok jednostki sterującej silnikiem (ECU) lub w innym, łatwo dostępnym miejscu. Ta skrzynka zawiera bezpieczniki odpowiadające za układy o większym poborze prądu, takie jak wentylatory chłodnicy, pompa paliwa, światła główne, system ABS, a także inne kluczowe elementy układu napędowego i zasilania.
• W bagażniku lub pod siedzeniem pasażera: W niektórych, zwłaszcza nowszych lub bardziej luksusowych modelach samochodów, może znajdować się dodatkowa skrzynka bezpieczników w bagażniku (np. w bocznej wnęce, pod podłogą) lub pod tylną kanapą, a nawet pod siedzeniem pasażera. Zazwyczaj odpowiada ona za systemy związane z elektroniką komfortu, takie jak elektryczne sterowanie fotelami, podgrzewanie siedzeń, systemy multimedialne czy dodatkowe oświetlenie.

Ważna wskazówka: Aby dokładnie zlokalizować bezpieczniki w swoim konkretnym modelu pojazdu, zawsze zajrzyj do instrukcji obsługi samochodu. Znajdziesz tam szczegółowy schemat rozmieszczenia skrzynek bezpiecznikowych oraz tabelę informującą, który bezpiecznik odpowiada za konkretną funkcję. Przed jakąkolwiek manipulacją przy instalacji elektrycznej samochodu, zawsze wyłącz zapłon i, jeśli to możliwe, odłącz akumulator, aby uniknąć zwarcia i ewentualnych uszkodzeń.

Jak sprawdzić, który bezpiecznik się przepalił? Metody diagnostyki

Po zlokalizowaniu skrzynki z bezpiecznikami, kolejnym krokiem jest zidentyfikowanie tego, który uległ przepaleniu. Istnieje kilka skutecznych metod, które pozwolą Ci to zrobić:

1. Wizualna inspekcja

To najprostszy i najszybszy sposób. Każda skrzynka z bezpiecznikami powinna mieć schemat lub tabelę (często naklejoną na wewnętrznej stronie pokrywy lub w instrukcji obsługi), określającą, który bezpiecznik odpowiada za dany układ elektryczny (np. światła, klimatyzacja, radio). Jeśli przestał działać konkretny element, sprawdź bezpiecznik, który jest za niego odpowiedzialny.

Używając plastikowej pęsety (często znajduje się w skrzynce z bezpiecznikami) lub małych szczypiec, ostrożnie wyjmij podejrzany bezpiecznik. Spalony bezpiecznik można rozpoznać po wyraźnie przerwanym metalowym druciku wewnątrz plastikowej obudowy. Czasem widać też ślady przypalenia lub stopienia.

2. Użycie multimetru (miernika ciągłości obwodu)

Jeśli nie jesteś pewien, czy bezpiecznik faktycznie jest uszkodzony, a wizualna ocena jest trudna (np. drucik jest cienki lub obudowa nieprzezroczysta), możesz skorzystać z multimetru ustawionego na pomiar ciągłości obwodu (często oznaczony symbolem diody lub fal dźwiękowych). Po przyłożeniu sond multimetru do metalowych końcówek bezpiecznika, miernik powinien wydać sygnał dźwiękowy (brzęczyk) lub pokazać niską wartość oporu (bliską zeru). Jeśli nic się nie dzieje, a miernik wskazuje nieskończony opór lub brak sygnału, oznacza to, że bezpiecznik jest spalony.

3. Użycie próbnika napięcia

Jeśli dany obwód w samochodzie nie działa, a sam bezpiecznik wygląda na sprawny lub nie masz multimetru, możesz użyć próbnika napięcia (tzw. próbnik samochodowy z diodą LED lub żarówką) do sprawdzenia, czy w gnieździe bezpiecznika pojawia się prąd. W tym celu, po wyjęciu bezpiecznika, przyłóż końcówkę próbnika do obu styków gniazda (jeden po drugim), a drugi koniec próbnika do masy pojazdu. Zapalenie się diody lub żarówki próbnika na obu stykach oznacza, że zasilanie dochodzi do gniazda. Brak napięcia na jednym lub obu stykach może wskazywać na problem z instalacją elektryczną przed bezpiecznikiem lub uszkodzenie samego gniazda.

Po zlokalizowaniu spalonego bezpiecznika należy go wymienić na nowy o takiej samej wartości amperażu. Pamiętaj, że stosowanie bezpieczników o wyższej wartości niż zalecana może doprowadzić do uszkodzenia instalacji elektrycznej, a nawet pożaru, dlatego zawsze należy stosować elementy zgodne z wytycznymi producenta pojazdu.

Rodzaje i oznaczenia bezpieczników samochodowych

Wymiana spalonego bezpiecznika w samochodzie wymaga nie tylko zlokalizowania usterki, ale także dobrania odpowiedniego zamiennika. W pojazdach stosuje się kilka typów bezpieczników, różniących się kształtem, wielkością i wartościami amperażu. Nieprawidłowo dobrany bezpiecznik może doprowadzić do dalszych awarii układu elektrycznego, dlatego warto wiedzieć, jakie rodzaje występują w samochodach i co oznaczają ich kolory oraz wartości.

Typowe rodzaje bezpieczników samochodowych:

• Bezpieczniki płytkowe (miniaturowe, standardowe i maxi): To najczęściej spotykane bezpieczniki w nowoczesnych samochodach. Występują w trzech głównych rozmiarach:
  • Mini (ATM, APM) – najmniejsze, używane głównie w nowych modelach aut do zabezpieczania układów o mniejszym poborze prądu.
  • Standardowe (ATO, ATC) – najpopularniejsze, stosowane w większości pojazdów do ochrony typowych obwodów elektrycznych.
  • Maxi (APX) – największe, przeznaczone do układów o dużym poborze mocy, np. wentylatorów chłodnicy, podgrzewanych szyb czy systemów ABS.

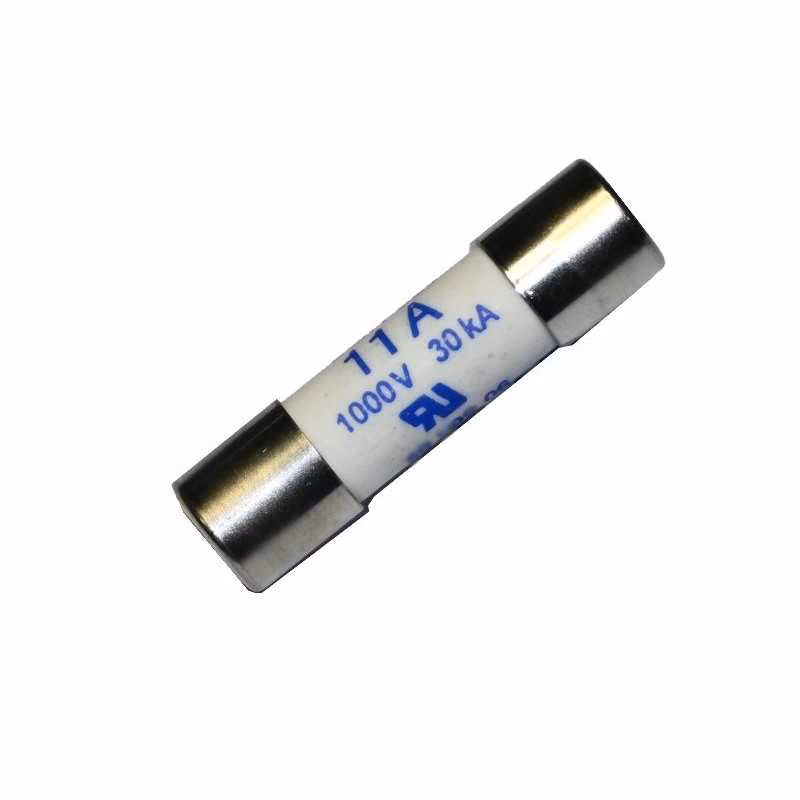

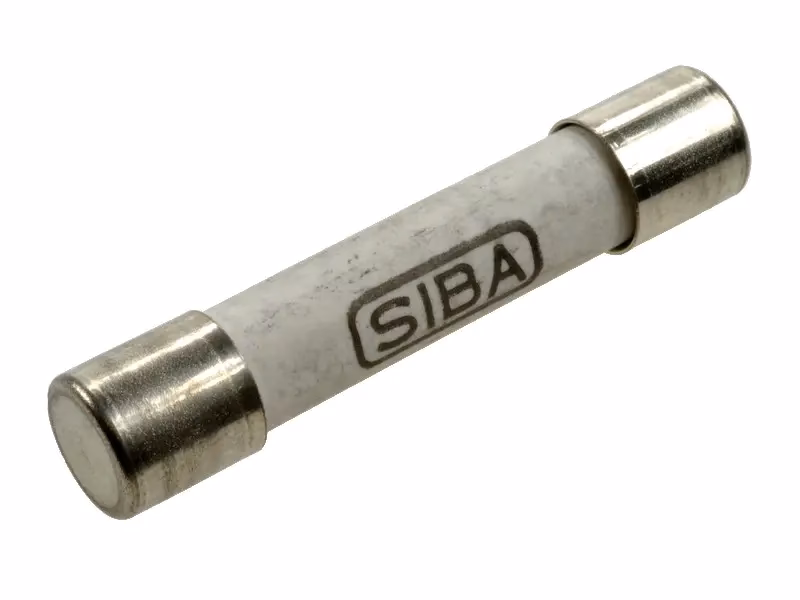

• Bezpieczniki cylindryczne (szklane i ceramiczne): Występują głównie w starszych samochodach. Mają postać walcowatych wkładów z cienkim drucikiem wewnątrz, który przepala się w przypadku przeciążenia.
• Bezpieczniki nożowe (MIDI, MEGA, JCASE): Wykorzystywane do ochrony obwodów o bardzo dużym natężeniu prądu, takich jak alternator, rozrusznik czy główne zasilanie elektryczne pojazdu. Są znacznie większe i bardziej wytrzymałe niż standardowe bezpieczniki płytkowe.
• Bezpieczniki taśmowe (STRIP, PAL, FLF): Stosowane głównie w ciężarówkach, maszynach rolniczych i niektórych modelach samochodów osobowych. Zapewniają ochronę układów o bardzo wysokim natężeniu prądu, np. głównych systemów zasilania.

Oznaczenia kolorystyczne bezpieczników płytkowych:

Bezpieczniki samochodowe są kodowane kolorystycznie, co znacznie ułatwia ich identyfikację i dobór. Każdy kolor odpowiada maksymalnej wartości prądu, którą dany bezpiecznik może przepuścić, zanim ulegnie przepaleniu. Poniżej przedstawiono najczęściej spotykane wartości amperażu i odpowiadające im kolory:

Wartość Amperażu (A)	Kolor
2A	Szary
3A	Fioletowy
4A	Różowy
5A	Brązowy
7,5A	Ciemnoniebieski
10A	Czerwony
15A	Niebieski
20A	Żółty
25A	Biały
30A	Zielony
35A	Jasnoniebieski/Błękitny
40A	Pomarańczowy
50A	Czerwony (duże bezpieczniki)
60A	Niebieski (duże bezpieczniki)
80A	Przezroczysty (duże bezpieczniki)
100A	Fioletowy (duże bezpieczniki)

Jak dobrać właściwy bezpiecznik?

Aby dobrać właściwy bezpiecznik, zawsze kieruj się trzema zasadami:

1. Instrukcja obsługi: Sprawdź instrukcję obsługi pojazdu. Producent samochodu określa, jaki typ bezpiecznika powinien być stosowany w danym obwodzie.
2. Kolor i amperaż: Dobierz nowy bezpiecznik o identycznej wartości amperażu (liczba na obudowie) i najlepiej również o tym samym kolorze, co uszkodzony.
3. Nigdy nie stosuj wyższych wartości: Unikaj stosowania zamienników o wyższym amperażu niż zalecany. Może to doprowadzić do przeciążenia przewodów, uszkodzenia podzespołów, a nawet pożaru instalacji elektrycznej. Bezpiecznik ma być najsłabszym ogniwem, które chroni resztę systemu.

Dobrą praktyką jest zaopatrzenie się w zapasowy komplet bezpieczników różnych typów i wartości, który przyda się w razie nagłej awarii.

Wymiana bezpiecznika – prosta czynność do samodzielnego wykonania

Wymiana spalonego bezpiecznika to prosta czynność, którą każdy kierowca może wykonać samodzielnie. Postępuj zgodnie z poniższymi krokami:

1. Zlokalizuj skrzynkę bezpieczników: Jak wspomniano wcześniej, informacje o jej dokładnym położeniu znajdziesz w instrukcji obsługi pojazdu. Upewnij się, że zapłon jest wyłączony.
2. Zidentyfikuj przepalony bezpiecznik: Sprawdź schemat skrzynki bezpieczników (zazwyczaj na pokrywie lub w instrukcji) i znajdź ten, który odpowiada za niedziałający układ (np. światła, radio, klimatyzacja). Wizualnie oceń bezpiecznik – przepalony ma przerwany metalowy drucik wewnątrz obudowy.
3. Wyjmij uszkodzony bezpiecznik: Możesz użyć do tego specjalnej plastikowej pęsety, która często znajduje się w skrzynce bezpieczników lub delikatnie wyjąć go palcami, jeśli jest łatwo dostępny. Pamiętaj, aby nie używać metalowych narzędzi, które mogłyby spowodować zwarcie.
4. Włóż nowy bezpiecznik o odpowiednich parametrach: Sprawdź oznaczenie prądowe (np. 10A, 15A, 20A) i wymień spalony element na identyczny. Bardzo ważne jest, aby nie stosować mocniejszych bezpieczników niż zaleca producent, ponieważ, jak już wspomniano, może to doprowadzić do uszkodzenia instalacji elektrycznej i stwarzać zagrożenie pożarowe.
5. Sprawdź działanie systemu: Po wymianie bezpiecznika włącz układ, który wcześniej nie działał (np. światła lub radio), aby upewnić się, że problem został rozwiązany i system działa poprawnie.

Dlaczego bezpieczniki się przepalają? Przyczyny problemów

Bezpieczniki w samochodzie pełnią funkcję ochronną, a ich przepalenie jest sygnałem, że w obwodzie elektrycznym dzieje się coś niepokojącego. Ich zadaniem jest przerwanie obwodu elektrycznego w przypadku przeciążenia lub zwarcie, aby zapobiec poważniejszym uszkodzeniom instalacji i ryzyku pożaru. Jeśli jednak często dochodzi do przepalania się bezpieczników, to zdecydowanie warto sprawdzić przyczynę problemu. Oto najczęstsze powody:

• Przeciążenie obwodu elektrycznego: Każdy obwód w samochodzie ma określoną maksymalną wartość prądu, którą może obsłużyć. Jeśli do gniazda zapalniczki, portu USB czy innego obwodu podłączymy urządzenie pobierające więcej mocy niż przewidział producent, bezpiecznik może się przepalić. Dotyczy to np. korzystania z ładowarek o bardzo dużym poborze energii, podłączania dodatkowego oświetlenia LED, wzmacniaczy audio czy innych akcesoriów, które przekraczają nominalne obciążenie obwodu.
• Zwarcie w instalacji elektrycznej: Jedną z najczęstszych i najgroźniejszych przyczyn przepalania się bezpieczników jest zwarcie, czyli nieprawidłowe połączenie przewodów lub komponentów elektrycznych, które prowadzi do gwałtownego wzrostu prądu. Może ono wynikać z:
  • Uszkodzonej izolacji przewodów, przez co dochodzi do ich kontaktu z metalowymi elementami nadwozia (masą).
  • Wadliwych podzespołów, takich jak silniki elektryczne (np. wycieraczek, szyb), moduły sterujące czy przekaźniki, które wewnętrznie uległy zwarciu.
  • Korozji lub wilgoci w złączach, które mogą powodować niekontrolowany przepływ prądu lub obniżenie izolacji.
• Niewłaściwy dobór bezpiecznika: Wymieniając przepalony bezpiecznik, zawsze należy używać nowego o takim samym amperażu. Jeśli ktoś zamontuje bezpiecznik o niższej wartości, może on się przepalać nawet przy normalnym obciążeniu. Natomiast bezpiecznik o wyższym amperażu niż przewidziany przez producenta, może nie zadziałać w odpowiednim momencie i doprowadzić do przegrzania przewodów oraz uszkodzenia całej instalacji.
• Uszkodzony odbiornik prądu: Czasami problem leży w samym urządzeniu podłączonym do instalacji. Mogą to być:
  • Przepalone żarówki lub uszkodzone moduły LED, które powodują zwarcie.
  • Wadliwy silnik elektryczny (np. wycieraczek, szyberdachu, wentylatora chłodnicy), który z powodu zużycia lub uszkodzenia pobiera zbyt dużo prądu.
  • Uszkodzony alternator, powodujący niestabilne napięcie w obwodzie lub przeciążenie.
  • Zwarcie w radioodtwarzaczu, centralnym zamku, podgrzewanych fotelach czy innym elemencie wyposażenia.
• Wilgoć i korozja w instalacji elektrycznej: Woda dostająca się do wnętrza pojazdu (np. przez nieszczelne uszczelki, uszkodzenia karoserii czy wloty powietrza) może powodować zwarcia w instalacji elektrycznej. Korozja na stykach elektrycznych również może prowadzić do niestabilnej pracy układu, co skutkuje przepalaniem bezpieczników.
• Fabryczne lub nieprawidłowo wykonane modyfikacje: Jeśli w samochodzie przeprowadzano nieprofesjonalne przeróbki elektryczne, np. montaż dodatkowego oświetlenia, wzmacniacza audio czy innych akcesoriów, mogą one powodować przeciążenie obwodu lub zwarcia. Warto sprawdzić, czy wszystkie modyfikacje zostały przeprowadzone zgodnie z zaleceniami producenta i przez wykwalifikowanego elektryka.

Spalony bezpiecznik a poważniejsza usterka – kiedy udać się do mechanika?

Jeśli przepalił się pojedynczy bezpiecznik, a po jego wymianie wszystko działa poprawnie i problem nie powraca, najprawdopodobniej była to jednorazowa awaria spowodowana chwilowym przeciążeniem lub drobnym zwarciem, które samoistnie ustąpiło (np. w wyniku ruchu pojazdu). W takiej sytuacji nie ma powodu do paniki – wymiana bezpiecznika całkowicie rozwiązuje problem.

Jednakże, jeśli:

• Ten sam bezpiecznik przepala się wielokrotnie: Jest to wyraźny sygnał, że problem jest głębszy niż jednorazowe przeciążenie. Prawdopodobnie masz do czynienia z trwałym zwarciem w danym obwodzie, uszkodzonym odbiornikiem prądu, który pobiera zbyt dużo mocy, lub problemem z okablowaniem.
• Przepala się więcej niż jeden bezpiecznik jednocześnie: Może to wskazywać na poważniejszą awarię w głównym układzie zasilania lub rozległe zwarcie w różnych obwodach.
• Po wymianie bezpiecznika, system nadal nie działa: Oznacza to, że problem leży poza samym bezpiecznikiem. Może to być uszkodzony przekaźnik, wadliwy moduł sterujący, przerwany przewód, lub uszkodzenie samego urządzenia (np. radia, silniczka wycieraczek).
• Pojawiają się inne niepokojące objawy: Takie jak zapach spalenizny, dym, migotanie świateł, dziwne dźwięki z instalacji elektrycznej, lub inne systemy działają nieprawidłowo.

W każdym z powyższych przypadków, zdecydowanie zaleca się jak najszybszą wizytę u wykwalifikowanego mechanika lub elektryka samochodowego. Specjalista będzie w stanie dokładnie zdiagnozować przyczynę usterki, korzystając ze specjalistycznych narzędzi diagnostycznych, i profesjonalnie usunąć problem, zanim dojdzie do poważniejszych i droższych w naprawie uszkodzeń.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać spalony bezpiecznik w samochodzie?

Najprościej po przerwaniu metalowego drucika widocznego wewnątrz plastikowej obudowy bezpiecznika. Często widoczne są też ślady przypalenia. Dodatkowo, system, za który odpowiada dany bezpiecznik (np. światła, radio), przestaje działać.

Gdzie szukać bezpieczników w aucie?

Najczęściej pod deską rozdzielczą po stronie kierowcy, w komorze silnika (w pobliżu akumulatora) lub w bagażniku/pod siedzeniem pasażera. Dokładne lokalizacje znajdziesz w instrukcji obsługi swojego pojazdu.

Czy mogę użyć bezpiecznika o innej wartości amperażu?

Absolutnie nie! Zawsze należy stosować bezpiecznik o identycznej wartości amperażu, jaką miał oryginalny. Użycie bezpiecznika o niższej wartości spowoduje jego natychmiastowe przepalenie, a użycie bezpiecznika o wyższej wartości może doprowadzić do przegrzania przewodów, uszkodzenia drogich podzespołów, a nawet pożaru instalacji elektrycznej.

Dlaczego bezpieczniki często się przepalają?

Częste przepalanie się bezpieczników zazwyczaj wskazuje na poważniejszy problem, taki jak przeciążenie obwodu (zbyt wiele urządzeń podłączonych naraz), zwarcie w instalacji elektrycznej (uszkodzone przewody, wadliwe komponenty), uszkodzony odbiornik prądu (np. wadliwy silnik wycieraczek) lub wilgoć/korozję w układzie. W takiej sytuacji zaleca się wizytę u elektryka samochodowego.

Kiedy z przepalonym bezpiecznikiem jechać do mechanika?

Do mechanika należy udać się, jeśli ten sam bezpiecznik przepala się wielokrotnie, przepala się kilka bezpieczników jednocześnie, po wymianie bezpiecznika system nadal nie działa, lub pojawiają się inne niepokojące objawy, takie jak zapach spalenizny, dym, czy migotanie świateł. To sygnały poważniejszej usterki, która wymaga profesjonalnej diagnozy.

Mamy nadzieję, że ten przewodnik okazał się pomocny i pozwoli Ci samodzielnie radzić sobie z typowymi problemami związanymi z bezpiecznikami w samochodzie. Pamiętaj, że znajomość podstawowych zasad działania i wymiany bezpieczników to nie tylko oszczędność czasu i pieniędzy, ale także zwiększenie Twojego bezpieczeństwa na drodze.
