Drenaż – Skuteczna Ochrona Przed Wilgocią

Woda, choć niezbędna do życia, w nadmiarze potrafi być bezlitosna dla naszych domów i ogrodów. Nadmierne nawodnienie gruntu, wysoki poziom wód gruntowych czy intensywne opady deszczu mogą prowadzić do poważnych problemów, takich jak zawilgocone fundamenty, zalane piwnice, a nawet uszkodzenia konstrukcji budynków. Rozwiązaniem tych wyzwań jest dobrze zaprojektowany i wykonany system drenażowy. To kompleksowe podejście do zarządzania wodą, które pozwala skutecznie odprowadzać jej nadmiar z terenu, chroniąc naszą inwestycję i zapewniając komfort użytkowania przestrzeni.

Czym jest Drenaż i Dlaczego Jest Tak Ważny?

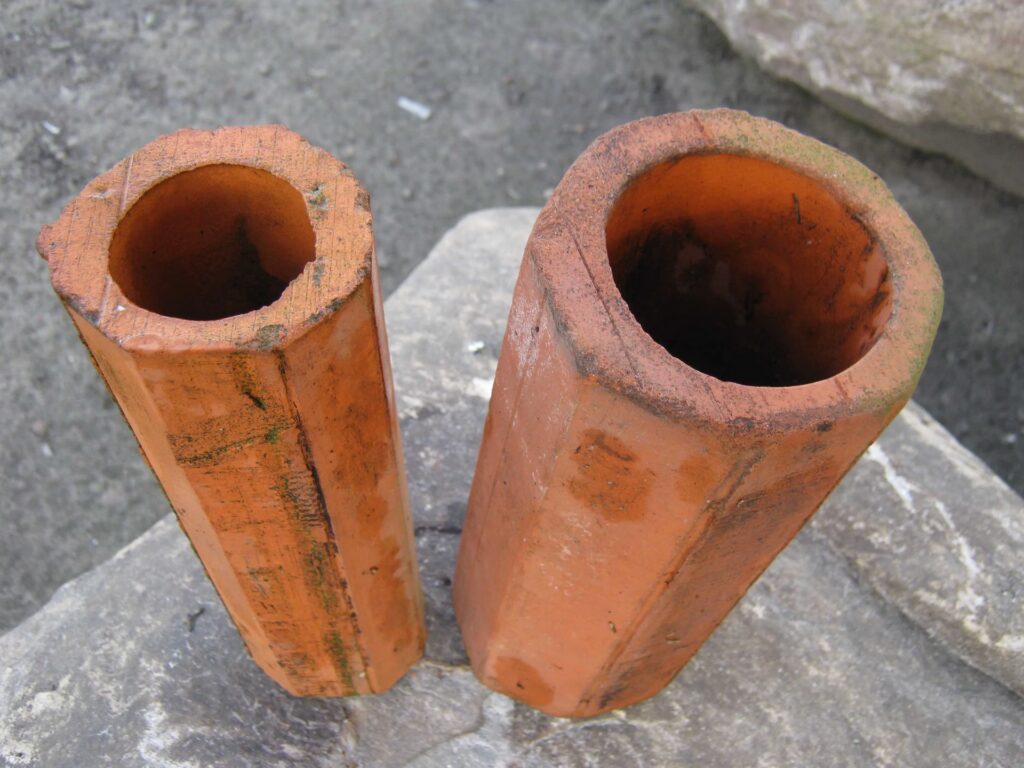

W sercu każdego systemu drenażowego leży dren, często nazywany również sączkiem drenarskim. Jest to specjalnie zaprojektowany, podłużny element, zazwyczaj w formie rury, wyposażony w perforacje lub szczeliny na dnie. Jego głównym zadaniem jest zbieranie nadmiaru wody z gruntu i ułatwianie jej przepływu w kierunku wylotu systemu, czyli do miejsca, gdzie woda może być bezpiecznie odprowadzona – na przykład do studni chłonnej, rowu melioracyjnego czy kanalizacji deszczowej.

Drenaż to nie tylko rury. To cały system inżynieryjny, którego celem jest kontrolowane odprowadzanie wody. Jest on kluczowy w wielu aspektach:

• Ochrona budynków: Zapobiega przedostawaniu się wilgoci do fundamentów i piwnic, co chroni przed rozwojem pleśni, grzybów, a także przed osłabieniem konstrukcji.
• Zdrowie roślin: W ogrodach i na terenach rolnych drenaż zapobiega zastojom wody, które mogą prowadzić do gnicia korzeni roślin i chorób.
• Stabilność gruntu: Odwodnienie terenu zwiększa jego nośność i zapobiega osiadaniu budynków czy nawierzchni.
• Komfort użytkowania: Umożliwia swobodne korzystanie z podjazdów, ścieżek i innych powierzchni, które mogłyby być zalane lub błotniste.

Kluczowe Elementy Systemu Drenażowego

Skuteczność systemu drenażowego zależy od właściwego doboru i montażu wszystkich jego komponentów. Poniżej przedstawiamy najważniejsze z nich:

Rury Drenarskie – Serca Systemu

Rury drenarskie to kręgosłup każdego systemu odwodnienia. Najczęściej wykonane są z trwałego PVC lub innych odpornych tworzyw sztucznych, co gwarantuje ich długowieczność i odporność na warunki gruntowe oraz chemiczne. Charakteryzują się perforacjami lub szczelinami, przez które woda z otaczającego gruntu może swobodnie wpływać do wnętrza rury, a następnie być odprowadzana.

Wybór średnicy rur drenarskich jest kluczowy i zależy od skali projektu:

• Małe średnice (50-100 mm): Stosowane są w przydomowych projektach, takich jak drenaż wokół małych budynków, w ogrodach czy na rabatach kwiatowych.
• Średnie średnice (100-200 mm): Idealne do drenażu powierzchniowego wokół większych budynków mieszkalnych, na podjazdach czy w systemach odwadniających posesje.
• Duże średnice (powyżej 200 mm): Wykorzystywane w dużych projektach infrastrukturalnych, drenażu rolniczym, melioracji czy w przydomowych oczyszczalniach ścieków, gdzie konieczne jest odprowadzenie znacznych ilości wody.

Akcesoria Drenarskie – Niezbędne Detale

System drenażowy to nie tylko proste rury. Aby woda mogła być efektywnie zbierana i kierowana, niezbędne są różnorodne akcesoria. Ich właściwy dobór i montaż są kluczowe dla bezawaryjnego działania systemu:

• Kształtki i kolanka: Umożliwiają łączenie rur drenarskich, a także zmianę kierunku przepływu wody. Są nieocenione przy tworzeniu rozgałęzień, zakrętów czy łączeniu rynien bezpośrednio z systemem drenażowym, zwłaszcza gdy rury znajdują się blisko fundamentów.
• Kratki spustowe: Montowane na końcach rynien lub w punktach zbierania wody powierzchniowej. Skupiają wodę i kierują ją do rur drenażowych. Często wyposażone są w sitka, które zatrzymują większe zanieczyszczenia, takie jak liście czy gałęzie, zapobiegając zatykaniu rur.
• Lejki: Pełnią podobną funkcję do kratek spustowych, ale są szczególnie przydatne przy rynnach o większej szerokości lub w obszarach o bardzo intensywnych opadach deszczu, gdzie konieczne jest szybkie i efektywne zbieranie dużych ilości wody.
• Kolektory rynnowe: Pozwalają na zbieranie wody z kilku rur rynnowych i kierowanie jej do jednej, wspólnej rury drenażowej. To idealne rozwiązanie dla większych dachów, gdzie efektywne zarządzanie wodą opadową jest priorytetem.

Geowłókniny Drenażowe – Strażnicy Czystości

Geowłóknina to niezwykle ważny element w systemach drenażowych, szczególnie tych podziemnych. Jest to specjalny materiał tekstylny, który umieszcza się pod rurami drenarskimi lub wokół nich. Jej głównym zadaniem jest oddzielanie warstw gruntowych i zapobieganie przedostawaniu się drobnych cząstek gruntu (piasku, mułu) do perforacji rur drenarskich. Dzięki temu rury nie ulegają zatykaniu, a system drenażowy zachowuje swoją drożność i wysoką wydajność przez długi czas. Geowłóknina jednocześnie pozwala wodzie swobodnie przepływać, co ułatwia jej skuteczne odprowadzanie.

Drenaż Opaskowy – Skuteczna Ochrona Fundamentów

Jednym z najczęściej stosowanych i najbardziej efektywnych rodzajów drenażu, zwłaszcza w budownictwie jednorodzinnym, jest drenaż opaskowy (zwany także pierścieniowym). Jest to układ drenów, który otacza odwadniany obiekt, tworząc wokół niego zamkniętą opaskę. Jego głównym celem jest ograniczenie dopływu wody do fundamentów budynku, chroniąc zarówno pionowe powierzchnie ścian fundamentowych, jak i poziome płaszczyzny podpiwniczenia oraz ław fundamentowych. Jest to niezastąpione rozwiązanie dla działek budowlanych, pojedynczych budynków, a nawet całych zespołów obiektów, szczególnie tam, gdzie występuje wysoki poziom wód gruntowych.

Podstawowe Elementy Drenażu Opaskowego

Prawidłowo wykonany drenaż opaskowy składa się z kilku kluczowych elementów, które muszą być ze sobą harmonijnie połączone:

• Rury drenarskie karbowane PVC-u: To elastyczne rury z perforacjami, które zbierają wodę. Mogą być stosowane bez otuliny lub w otulinie z włókna syntetycznego (geowłókniny) lub kokosowego, w zależności od rodzaju gruntu.
• Tworzywowe studzienki drenarskie osadnikowe: Pełnią funkcje rewizyjne i zbiorcze, umożliwiając kontrolę i czyszczenie systemu.
• Kształtki drenarskie: Służą do łączenia rur i studzienek, zapewniając szczelność i ciągłość systemu.

Najczęściej używane średnice rur PVC-u do drenażu opaskowego to 92/80 mm, 100/91 mm lub 126/113 mm. Ważne jest, aby pierścień drenażu był układany z rur o jednakowej średnicy, w linii prostej, z odpowiednim spadkiem, bez uskoków czy sfałdowań.

Prawidłowy Montaż Drenażu Opaskowego – Krok po Kroku

Montaż drenażu opaskowego wymaga precyzji i przestrzegania określonych zasad. Poniżej przedstawiamy najważniejsze wskazówki:

• Głębokość i odległość: Rury należy układać poniżej strefy przemarzania gruntu (zazwyczaj 1,10 – 1,20 m) oraz w odległości 40-50 cm od ścian budynku.
• Spadek: Należy zapewnić minimalny spadek rzędu 0,3%, choć zazwyczaj zaleca się 0,5% w kierunku odpływu. Prawidłowy spadek gwarantuje swobodny przepływ wody grawitacyjnie.
• Trasa rurociągu: Dąży się do tego, aby trasy rurociągów były możliwie proste i krótkie, nawet jeśli obrys budynku jest złożony. Układanie powinno rozpocząć się w miejscu najbardziej odległym od przewidzianego odpływu wody.
• Rodzaj instalacji: W przypadku nowo wznoszonych budynków drenaż układa się w wykopie fundamentowym. Przy istniejących budynkach konieczne jest odkopanie podziemnych elementów konstrukcji, ich osuszenie i wykonanie izolacji, a następnie montaż drenażu.

Rura Drenarska w Otulinie czy Bez? Klucz do Długowieczności

Decyzja o zastosowaniu rur w otulinie (filtrze) czy bez niej jest kluczowa dla długotrwałej efektywności drenażu. Otulina zabezpiecza otwory rur przed zatykaniem przez drobne cząstki gruntu. Jej rodzaj zależy od specyfiki gleby:

• Z filtrem z włókna syntetycznego (geowłókniny): Zalecana, gdy istnieje ryzyko zatkania rur przez drobne ziarna otaczającego gruntu, np. w piaskach.
• Z filtrem z włókna kokosowego: Idealna w gruntach gliniastych i torfowych, ponieważ skutecznie zapobiega zatykaniu rur i zwiększa pobór wody, co jest istotne w przypadku gruntów o niskiej przepuszczalności.

Rury bez otulin można stosować jedynie tam, gdzie nie ma ryzyka przedostania się piasku, mułu lub ochry do rury, lub gdy wokół rury ułożono odpowiednią warstwę filtracyjną. Brak zabezpieczenia rur drenarskich otuliną lub warstwą filtracyjną może drastycznie obniżyć wydajność drenażu lub nawet doprowadzić do jego całkowitego zatrzymania.

Połączenia na Zatrzask i Elastyczność Rur

Nowoczesne systemy drenarskie często wykorzystują wygodne kształtki umożliwiające proste połączenia mechaniczne na zatrzask. To znacznie ułatwia i przyspiesza montaż. Co więcej, karbowane rury drenarskie z PVC-u cechują się wysoką elastycznością. Dzięki temu na załamaniach budynku można je swobodnie wyginać, eliminując konieczność stosowania dodatkowych kolan, co upraszcza projekt i wykonanie systemu.

Obsypka i Warstwy Filtracyjne – Fundament Skuteczności

Skuteczność i trwałość drenażu zależą w dużej mierze od prawidłowego wykonania podsypki i obsypki filtracyjnej wokół rur.

Materiał Podsypki i Obsypki Filtracyjnej

Przed ułożeniem rury drenarskiej wykop należy odpowiednio przygotować. Dno wykopu powinno być wypełnione warstwą min. 150 mm grubego żwiru płukanego o średnicy zastępczej Ø32 mm. Należy unikać materiałów o ostrych krawędziach, które mogłyby uszkodzić rurę lub filtr.

Rurociągi drenarskie zabezpiecza się przed zamuleniem odpowiednią obsypką filtracyjną. Jej rodzaj decyduje o skuteczności i trwałości odwodnienia. Dobrze wykonana obsypka zatrzymuje drobne cząstki gruntu niesione przez wodę, zapewniając drożność drenażu przez bardzo długi czas. Zaleca się wykonanie obsypki również ze żwiru płukanego o średnicy zastępczej Ø32 mm w warstwie min. 100-150 mm wokół rury.

Warstwa Filtracyjna Wokół Rury Drenarskiej

Aby drenaż był maksymalnie skuteczny, wzdłuż zaizolowanych ścian fundamentów lub piwnic należy ułożyć warstwę filtracyjną. Odprowadzi ona wodę dopływającą w kierunku ściany bezpośrednio do obsypki filtracyjnej i rur drenarskich. Warstwa ta może być wykonana ze żwiru (razem z obsypką filtracyjną) lub z zastosowaniem specjalnych mat (płyt) drenujących, które układa się wzdłuż ścian fundamentów przed wykonaniem obsypki.

Rola Geowłókniny w Zabezpieczeniu Wykopu

Zastosowanie geowłókniny jako dodatkowego zabezpieczenia wykopu jest uzasadnione, gdy istnieje ryzyko zamulenia, a jednocześnie wiadomo, że zamulenie samej geowłókniny będzie mniej prawdopodobne lub nastąpi znacznie później niż zamulenie elementów drenażowych. Stanowi ona dodatkową barierę ochronną, która przedłuża żywotność całego systemu.

Studzienki Drenarskie – Oczy i Płuca Systemu

Prawidłowo wykonany układ drenarski powinien być wyposażony w studzienki drenarskie, które pełnią kluczowe funkcje w jego eksploatacji. Umożliwiają one okresową kontrolę stanu systemu, jego czyszczenie oraz bezpieczne łączenie rur, zwłaszcza na załamaniach trasy. W praktyce umieszcza się je zazwyczaj przy narożnikach budynku.

Studzienka Rewizyjna (Kontrolna)

Umieszcza się ją w najwyższym punkcie ułożenia rury drenarskiej. Służy do odpowietrzania układu, co jest kluczowe dla jego efektywnego działania. Co najważniejsze, studzienka rewizyjna umożliwia kontrolę drożności rur oraz okresowe czyszczenie systemu drenarskiego. Większa liczba studzienek rewizyjnych (np. w każdym narożniku budynku) znacznie wpływa na sprawniejsze funkcjonowanie i łatwiejszą konserwację całego systemu.

Studzienka Zbiorcza

Lokalizowana jest w najniższym punkcie układu drenarskiego. Jej zadaniem jest zebranie wszystkich wód drenażowych, a następnie grawitacyjne odprowadzenie ich do odbiornika, którym może być rów melioracyjny, kanalizacja deszczowa lub studnia chłonna. Rura odprowadzająca wody ze studzienki zbiorczej jest zawsze pełną rurą kanalizacyjną z PVC-u (rura gładkościenna bez perforacji), aby zapobiec ponownemu wsiąkaniu wody w grunt.

Studzienki drenarskie są studzienkami osadnikowymi, co oznacza, że piasek i inne drobne zanieczyszczenia przepływające z wodą osadzają się na ich dnie, chroniąc system przed zamuleniem. Podłączenia do rur trzonowych studzienek wykonuje się w prosty sposób za pomocą wkładek „in situ” i dołączników drenarskich, a podłączenie rury drenarskiej do studzienki odbywa się na zasadzie połączeń mechanicznych na zatrzask.

Tabela Porównawcza Rodzajów Rur Drenarskich

Cecha / Rodzaj Rury	Rura bez otuliny	Rura z otuliną z geowłókniny	Rura z otuliną z włókna kokosowego
Zastosowanie	Grunty bez ryzyka zamulenia (np. gruby żwir, dobrze odsączone) lub z warstwą filtracyjną wokół rury.	Grunty drobnoziarniste (piaski, pyły), gdzie istnieje ryzyko zatkania przez drobne cząstki.	Grunty gliniaste i torfowe, o niskiej przepuszczalności, gdzie potrzebna jest zwiększona zdolność poboru wody.
Ochrona przed zamuleniem	Niska (wymaga zewnętrznej warstwy filtracyjnej).	Wysoka, zapobiega przedostawaniu się drobnych ziaren.	Bardzo wysoka, skuteczna w trudnych gruntach.
Wpływ na obsypkę żwirową	Obsypka żwirowa wokół rury jest niezbędna.	Obsypka żwirowa może być pominięta (choć jej zastosowanie poprawia działanie).	Obsypka żwirowa może być pominięta (choć jej zastosowanie poprawia działanie).
Zalecane środowisko	Specyficzne, kontrolowane warunki.	Standardowe grunty budowlane.	Grunty trudne, słabo przepuszczalne.

Najczęściej Zadawane Pytania (FAQ)

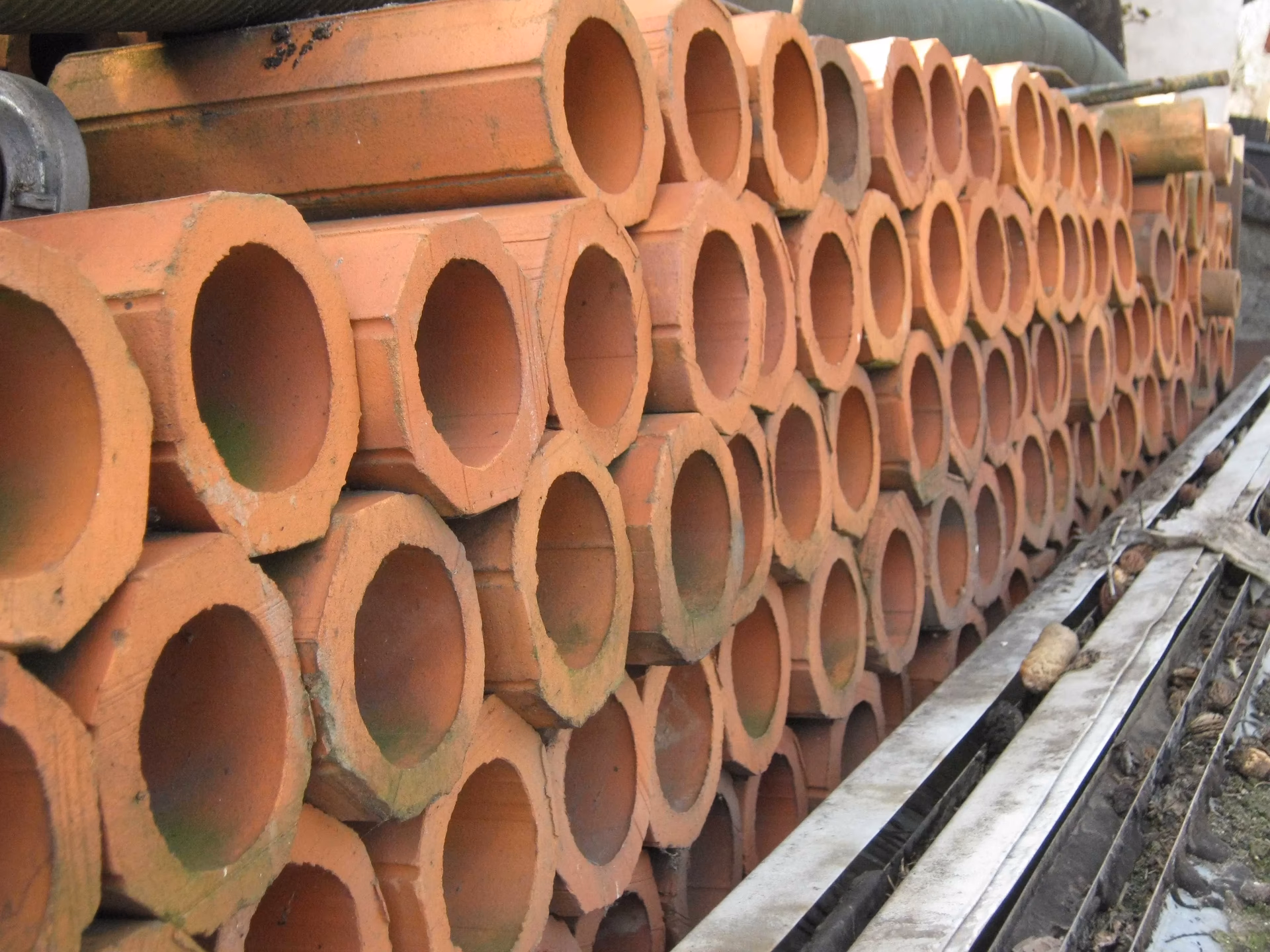

Z czego wykonuje się rury drenarskie?
Najczęściej rury drenarskie wykonuje się z wysokiej jakości tworzyw sztucznych, takich jak PVC-u. Materiały te charakteryzują się trwałością, odpornością na korozję, chemikalia oraz zmienne warunki gruntowe, co zapewnia długą żywotność systemu.

Jaki spadek jest optymalny dla drenażu?
Minimalny zalecany spadek dla rur drenarskich to 0,3%, jednak w praktyce najczęściej stosuje się spadek rzędu 0,5%. W terenach o bardzo wysokim poziomie wód gruntowych lub intensywnych opadach deszczu, spadek można nieco zwiększyć, aby zapewnić szybsze i efektywniejsze odprowadzenie wody.

Czy zawsze potrzebna jest geowłóknina?
Nie zawsze, ale jej zastosowanie jest wysoce zalecane w większości przypadków. Geowłóknina jest kluczowa w gruntach drobnoziarnistych, które mogłyby zamulić perforacje rur. W gruntach bardzo przepuszczalnych (np. gruby żwir), gdzie ryzyko zamulenia jest minimalne, geowłóknina może być pominięta, pod warunkiem zastosowania odpowiedniej obsypki filtracyjnej. Zawsze warto skonsultować to z projektantem lub specjalistą.

Jak często należy czyścić drenaż?
Częstotliwość czyszczenia drenażu zależy od warunków gruntowych i ilości zanieczyszczeń w wodzie. Zaleca się okresową kontrolę studzienek rewizyjnych co 1-2 lata, szczególnie po intensywnych opadach. Jeśli zauważalne jest gromadzenie się osadów, należy przeprowadzić czyszczenie, np. metodą hydrodynamiczną.

Czy drenaż opaskowy chroni tylko przed wodą gruntową?
Drenaż opaskowy jest przede wszystkim zaprojektowany do ochrony przed wodą gruntową, która napiera na fundamenty. Jednakże, w połączeniu z odpowiednio wykonaną izolacją pionową fundamentów oraz systemem zbierania wody opadowej z dachu (rynny i rury spustowe kierujące wodę do drenażu), może skutecznie chronić budynek również przed nadmiarem wody opadowej.

Czy drenaż można zainstalować samodzielnie?
Instalacja drenażu, zwłaszcza opaskowego, jest złożonym zadaniem wymagającym wiedzy z zakresu geotechniki, hydrologii oraz technik budowlanych. Błędy w projekcie lub wykonaniu mogą prowadzić do nieskuteczności systemu, a nawet pogorszenia problemów z wilgocią. Zdecydowanie zaleca się powierzenie tego zadania doświadczonym specjalistom, którzy zapewnią prawidłowe działanie i długowieczność instalacji.

Prawidłowo zaprojektowany i wykonany system drenażowy to inwestycja, która zwraca się wielokrotnie, chroniąc Twój dom przed szkodliwym działaniem wody i zapewniając spokojne i bezpieczne użytkowanie nieruchomości przez długie lata. Pamiętaj, że każdy teren jest inny, dlatego zawsze warto zasięgnąć porady specjalistów, aby dobrać optymalne rozwiązania dla Twojej posesji.
