Rysunek Techniczny: Co pozostaje bez kreskowania?

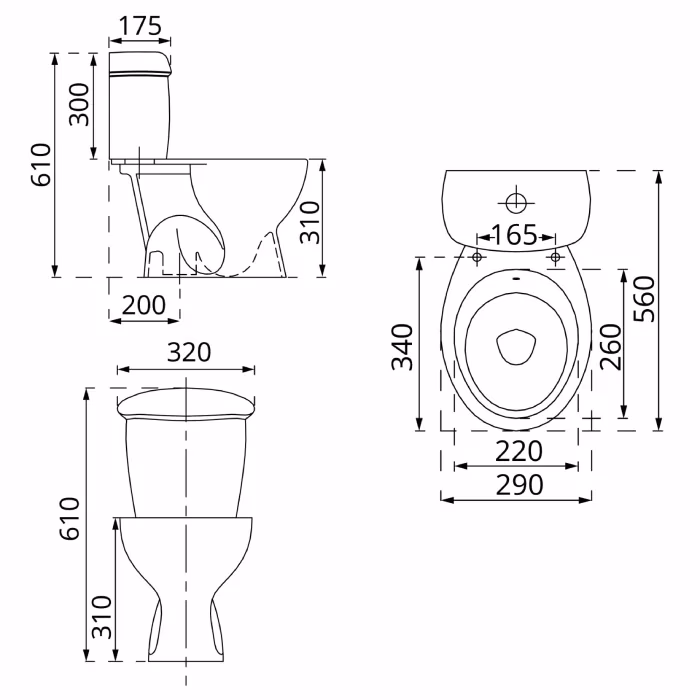

Rysunek techniczny to uniwersalny język inżynierów, precyzyjne narzędzie komunikacji, które umożliwia przekazywanie złożonych informacji o konstrukcji i geometrii obiektów. Jednym z fundamentalnych elementów tego języka jest kreskowanie, zwane również szrafowaniem. Służy ono do jednoznacznego wskazania powierzchni przeciętych płaszczyzną przekroju, pomagając odróżnić materiał od pustej przestrzeni. Jednakże, wbrew intuicji, nie wszystkie elementy znajdujące się w płaszczyźnie przekroju podlegają kreskowaniu. Zrozumienie, co należy pominąć w szrafowaniu, jest równie istotne jak wiedza o tym, co kreskować, aby rysunek był nie tylko poprawny, ale przede wszystkim czytelny, klarowny i zgodny z obowiązującymi normami technicznymi. Brak tej wiedzy może prowadzić do poważnych błędów interpretacyjnych i utrudniać realizację projektu.

Dlaczego nie wszystkie elementy są kreskowane?

Głównym celem kreskowania jest uwypuklenie wewnętrznej struktury i kształtu przedmiotu oraz wyraźne oddzielenie materiału od pustych przestrzeni. Ma to na celu zwiększenie czytelności rysunku i ułatwienie jego interpretacji. Paradoksalnie, nadmierne lub nieprawidłowe kreskowanie mogłoby prowadzić do efektu odwrotnego – zaciemnienia rysunku, utraty przejrzystości, a nawet wprowadzenia w błąd. Zasady dotyczące tego, czego nie kreskujemy, zostały wypracowane na przestrzeni lat w celu uproszczenia dokumentacji, zwiększenia jej jednoznaczności i standaryzacji. To właśnie przestrzeganie tych norm pozwala na szybką i bezbłędną komunikację techniczną na całym świecie. Nie chodzi tu o oszczędność pracy, lecz o zapewnienie maksymalnej przejrzystości i precyzji przekazu.

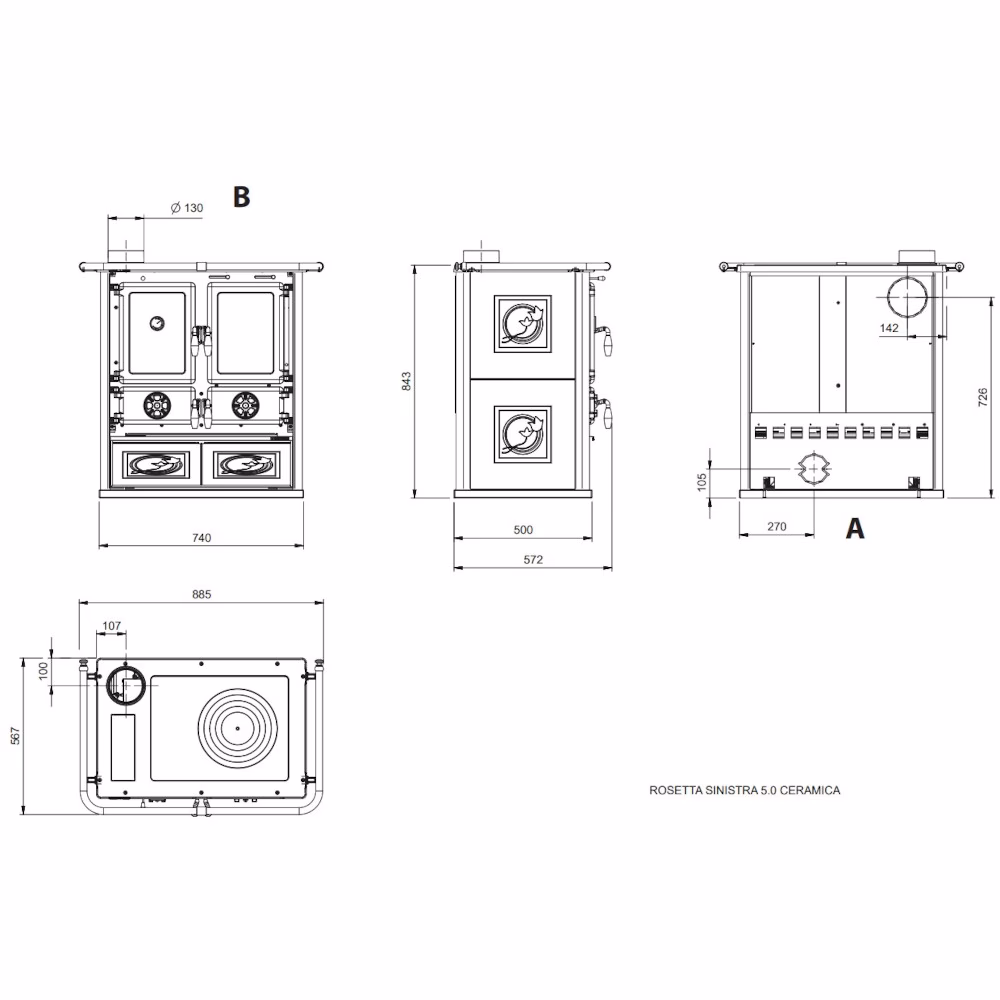

Kluczowe elementy, których nie kreskujemy w przekrojach

Istnieje kilka kategorii elementów, które z zasady nie są kreskowane w rysunkach technicznych, nawet jeśli teoretycznie znajdują się w płaszczyźnie przekroju. Poniżej przedstawiamy najważniejsze z nich wraz ze szczegółowym wyjaśnieniem:

1. Cienkie ścianki i blachy

Elementy o bardzo małej grubości, takie jak blachy, cienkościenne profile, uszczelki, podkładki sprężyste czy membrany, zazwyczaj nie są kreskowane, jeśli ich grubość w przekroju jest mniejsza niż pewna umowna wartość. Zazwyczaj jest to około 2-3 mm, choć precyzyjna wartość może się różnić w zależności od konkretnej normy i skali rysunku. Kreskowanie tak cienkich elementów byłoby niezwykle trudne do wykonania z zachowaniem odpowiedniej jakości, a na małych skalach rysunku mogłoby doprowadzić do całkowitego zaczernienia obszaru, uniemożliwiając odczytanie jakichkolwiek szczegółów. Zamiast tego, kontur takiego elementu jest rysowany grubszą linią ciągłą, co samo w sobie jest wystarczającym sygnałem dla czytelnika rysunku. Wyjątkiem od tej reguły mogą być sytuacje, gdy wizualne podkreślenie cienkiej ścianki jest absolutnie kluczowe dla zrozumienia konstrukcji – wówczas można zastosować bardzo rzadkie i delikatne kreskowanie, ale jest to praktyka stosowana sporadycznie.

2. Żebra i wzmocnienia

Żebra, czyli cienkie elementy wzmacniające konstrukcję, uchwyty i inne podobne struktury, które są równoległe do płaszczyzny przekroju, zazwyczaj nie podlegają kreskowaniu, jeśli przekrój jest wykonywany wzdłuż ich długości. Dzieje się tak, ponieważ kreskowanie żebra wzdłuż jego osi nie wnosiłoby żadnej nowej informacji o jego kształcie, który jest już widoczny z obrysu. Co więcej, mogłoby to niepotrzebnie zaciemnić rysunek i utrudnić odczytanie detali znajdujących się za żebrem lub obok niego. W takich przypadkach żebra i wzmocnienia są rysowane jako nieprzecięte, a ich obecność jest sygnalizowana przez linie obrysowe i ewentualne wymiarowanie. Należy jednak pamiętać o kluczowym wyjątku: jeśli płaszczyzna przekroju jest prostopadła do żebra (przekrój poprzeczny), wtedy żebro jest kreskowane jak każdy inny przecięty element. Różnica w traktowaniu wynika z tego, czy przekrój dostarcza nowej, istotnej informacji o geometrii elementu.

3. Elementy standardowe – znormalizowane części maszyn

Kategoria elementów znormalizowanych obejmuje szeroką gamę powszechnie stosowanych części maszyn, takich jak śruby, nakrętki, podkładki (zarówno zwykłe, jak i sprężyste), kołki, nity, kliny, łożyska, zębatki, sprężyny i wiele innych. Zgodnie z normami, elementy te zazwyczaj nie są kreskowane, jeśli przekrój jest wykonywany wzdłuż ich osi symetrii lub osi podłużnej. Powodem jest dążenie do maksymalnego uproszczenia rysunku i unikania zbędnego komplikowania go. Standardowe elementy są powszechnie rozpoznawalne, a ich kształt i funkcję można łatwo zidentyfikować po obrysie zewnętrznym i symbolach. Kreskowanie tych elementów wzdłuż osi nie dostarczyłoby istotnych, nowych informacji, a mogłoby jedynie zaciemnić rysunek złożeniowy i utrudnić odczytanie detali konstrukcji, z którą są połączone. Ważne jest, aby pamiętać, że ta zasada dotyczy przekrojów wzdłuż osi. Jeśli przekrój jest poprzeczny do osi elementu znormalizowanego, wtedy jest on kreskowany normalnie, tak jak każdy inny przecięty element.

4. Wały, osie i elementy łożyskowe – w specyficznych przekrojach

Podobnie jak w przypadku elementów znormalizowanych, wały, osie, czopy, piasty, tuleje, pierścienie łożyskowe i inne elementy obrotowe lub łożyskowe często nie są kreskowane, zwłaszcza w przekrojach podłużnych, wykonywanych w płaszczyźnie ich osi symetrii. Ich kształt jest zazwyczaj cylindryczny lub zbliżony do cylindrycznego, a kreskowanie wzdłuż osi nie wnosiłoby żadnych nowych, istotnych informacji o ich geometrii. Zamiast tego, wały i osie w standardowych przekrojach podłużnych rysuje się jako pełne, niekreskowane elementy, co ułatwia ich szybkie rozpoznanie na rysunku. Wyjątkiem może być sytuacja, gdy celem przekroju jest pokazanie wewnętrznej struktury wału, na przykład kanałów olejowych, otworów technologicznych lub specjalnych wycięć. Wtedy kreskowanie jest stosowane, ale tylko w obszarze tych specyficznych detali, które wymagają uwypuklenia. W pozostałych przypadkach, dla zachowania przejrzystości, pozostawia się je bez szrafowania.

5. Uszczelki i elementy uszczelniające

Uszczelki, oringi, simmeringi, uszczelnienia wargowe i inne elementy uszczelniające zazwyczaj nie są kreskowane, szczególnie gdy są bardzo cienkie lub gdy ich kreskowanie mogłoby zasłonić i zaciemnić szczegóły połączenia, które uszczelniają. Podobnie jak w przypadku cienkich ścianek, kreskowanie cienkich uszczelek może być trudne do wykonania i nieczytelne. W takich sytuacjach uszczelki rysuje się jako niekreskowane, a ich obecność jest zaznaczana poprzez dokładny obrys oraz ewentualne oznaczenia i opisy. Kluczowe jest, aby na rysunku było jasno zaznaczone położenie uszczelnienia, nawet jeśli nie jest ono szrafowane, ponieważ jego rola w konstrukcji jest zazwyczaj krytyczna.

6. Elementy znajdujące się przed płaszczyzną przekroju

Często, dla lepszego zrozumienia kontekstu i relacji przestrzennych w złożonych konstrukcjach, na rysunku przekroju przedstawia się również elementy, które faktycznie znajdują się przed płaszczyzną przekroju i nie zostały przez nią przecięte. Te elementy, z definicji, nigdy nie są kreskowane. Są one rysowane liniami cienkimi, często przerywanymi lub kropkowanymi, aby wyraźnie odróżnić je od elementów, które zostały przecięte i podlegają kreskowaniu. Ich celem jest dostarczenie dodatkowych informacji o otoczeniu przekroju, co jest szczególnie przydatne w przypadku skomplikowanych zespołów montażowych, gdzie pokazanie pełnego obrazu jest kluczowe dla zrozumienia działania układu.

Kiedy można kreskować elementy normalnie niekreskowane?

Zasady dotyczące niekreskowania pewnych elementów, choć powszechnie stosowane i zgodne z normami, nie są absolutnie sztywne. W pewnych wyjątkowych sytuacjach, dla zapewnienia absolutnej klarowności rysunku lub dla podkreślenia specyficznych, krytycznych cech konstrukcyjnych, można odstąpić od tych reguł. Na przykład:

• Jeśli bardzo cienka ścianka jest kluczowym elementem konstrukcyjnym, a jej wizualne podkreślenie, mimo małej grubości, jest niezwykle ważne dla jej identyfikacji lub zrozumienia funkcji.
• Jeśli przekrój żebra ma na celu uwidocznienie jego wewnętrznej struktury, np. otworów technologicznych, kanałów chłodzących lub innych detali, które nie byłyby widoczne z samego obrysu.
• Jeśli przekrój elementu znormalizowanego ma za zadanie pokazać specyficzny detal wewnętrzny, np. system smarowania w łożysku, szczegóły gwintu w śrubie, lub uszkodzenie, które wymaga wizualizacji w przekroju.

W takich sytuacjach należy jednak zachować dużą ostrożność i umiar, upewniając się, że zastosowane kreskowanie faktycznie zwiększa czytelność i nie zaciemnia rysunku. Priorytetem zawsze powinna być jednoznaczność i łatwość interpretacji. Każde odstępstwo od normy powinno być uzasadnione i świadome.

Podsumowanie – Kluczowe zapamiętania

Pamiętanie o tym, czego nie kreskujemy na rysunku technicznym, jest fundamentalne dla tworzenia profesjonalnej, czytelnej i bezbłędnej dokumentacji inżynierskiej. Podsumowując, zazwyczaj nie kreskujemy:

• Cienkich ścianek i blach (poniżej określonej grubości).
• Żeber i wzmocnień w przekrojach wzdłużnych.
• Elementów znormalizowanych (śruby, nakrętki, kołki itp.) w przekrojach wzdłużnych.
• Wałów, osi i elementów łożyskowych w przekrojach podłużnych.
• Uszczelek i elementów uszczelniających (zwłaszcza cienkich).
• Elementów znajdujących się przed płaszczyzną przekroju.

Stosowanie się do tych zasad pozwala na tworzenie rysunków technicznych, które są jasne, zrozumiałe i zgodne z ogólnie przyjętymi standardami międzynarodowymi. Prawidłowe kreskowanie i umiejętne unikanie niepotrzebnego szrafowania to kluczowe umiejętności każdego projektanta, konstruktora i inżyniera, które bezpośrednio przekładają się na jakość i efektywność pracy w przemyśle. To właśnie dbałość o takie detale świadczy o profesjonalizmie i precyzji w pracy technicznej.

Często zadawane pytania (FAQ)

Czy zawsze elementy znormalizowane są niekreskowane?

Nie zawsze. Zazwyczaj nie kreskujemy ich w przekrojach wzdłużnych, czyli gdy płaszczyzna przekroju przechodzi wzdłuż ich osi symetrii. W przekrojach poprzecznych, gdy płaszczyzna przekroju przecina element znormalizowany prostopadle do jego osi, kreskujemy go normalnie. Wyjątki mogą wystąpić, gdy cel rysunku wymaga pokazania specyficznych detali wewnętrznych elementu znormalizowanego, np. kanałów smarowych w łożysku.

Co zrobić, gdy nie jestem pewien, czy dany element powinien być kreskowany?

W przypadku wątpliwości zawsze należy kierować się nadrzędną zasadą czytelności rysunku. Jeśli kreskowanie danego elementu zaciemni rysunek, wprowadzi zamieszanie lub nie wniesie istotnej informacji o jego budowie, lepiej go nie kreskować. Zawsze warto też skonsultować się z obowiązującymi normami rysunku technicznego (np. serią PN-EN ISO) lub doświadczonym projektantem, który pomoże w podjęciu właściwej decyzji.

Czy zasady dotyczące niekreskowania różnią się w zależności od normy?

Podstawowe zasady są zazwyczaj bardzo podobne w różnych normach międzynarodowych (np. ISO, DIN, ANSI, PN). Mogą jednak występować drobne różnice w szczegółach, na przykład w precyzyjnej definicji „cienkościenności” lub w specyficznych przypadkach zastosowań. Dlatego zawsze należy stosować się do norm obowiązujących w danej dziedzinie, branży i kraju, w którym dokumentacja jest tworzona lub używana.

Jak rysować elementy niekreskowane, aby były dobrze widoczne i rozpoznawalne?

Elementy niekreskowane rysuje się zazwyczaj grubszą linią obrysową, co wystarcza do ich zidentyfikowania i odróżnienia od linii pomocniczych czy niewidocznych. Kluczowe jest również odpowiednie wymiarowanie tych elementów oraz precyzyjne opisywanie ich na rysunku, aby jednoznacznie wskazać ich typ i funkcję w zespole.

Czy istnieją jakieś materiały, które nigdy nie są kreskowane?

Nie, decyzja o kreskowaniu lub niekreskowaniu elementu nie zależy bezpośrednio od rodzaju materiału, z którego jest wykonany. Zależy ona od rodzaju elementu (np. żebro, wał), jego funkcji w konstrukcji, grubości oraz sposobu, w jaki jest przedstawiony na rysunku (np. czy jest przecięty wzdłuż osi, czy poprzecznie). Zasady niekreskowania odnoszą się do typowych elementów konstrukcyjnych i ich geometrycznych cech w przekroju, a nie do właściwości materiałowych.
