Współczesne budownictwo stawia coraz większy nacisk na efektywność energetyczną. Nie jest to tylko kwestia ekologii, ale przede wszystkim ekonomii i komfortu mieszkańców. Jednym z kluczowych parametrów, który pozwala oszacować, w jakim stopniu budynek jest energooszczędny, jest współczynnik przenikania ciepła. Zrozumienie, czym on jest i jak go obliczać, to podstawa dla każdego, kto planuje budowę lub modernizację domu. Dzięki niemu możesz precyzyjnie ocenić jakość izolacji fundamentów, dachu, ścian, okien czy drzwi, co bezpośrednio przełoży się na niższe rachunki za ogrzewanie.
Czym dokładnie jest współczynnik przenikania ciepła U?
Współczynnik przenikania ciepła, oznaczany symbolem U, jest miarą zdolności przegrody budowlanej (takiej jak ściana, dach, okno czy drzwi) do przewodzenia ciepła. Mówiąc najprościej, im niższa wartość współczynnika U, tym lepsza izolacyjność cieplna danej przegrody. Oznacza to, że mniej ciepła ucieka z wnętrza budynku na zewnątrz w zimie, a mniej ciepła przedostaje się do środka w lecie. Jest to więc wskaźnik strat energii, które występują przez dany element konstrukcyjny.
Obliczając współczynnik U, bierzemy pod uwagę nie tylko wielkość powierzchni przegrody, ale także różnicę temperatur panujących po jej obu stronach – wewnętrznej i zewnętrznej. Wysoka wartość U oznacza, że przegroda jest słabym izolatorem i pozwala na dużą ucieczkę ciepła, co w konsekwencji prowadzi do wyższych kosztów ogrzewania. Dążenie do jak najniższego współczynnika U jest zatem kluczowe dla osiągnięcia energooszczędności i komfortu termicznego w budynku.
Jak obliczyć współczynnik przenikania ciepła? Wzory i zasady
Obliczenie współczynnika przenikania ciepła U może wydawać się skomplikowane, ale opiera się na prostych zasadach fizyki. Podstawowy wzór, który stosuje się dla przegród wykonanych z jednego, jednorodnego materiału, to:
U = λ / d
Gdzie:
- λ (lambda) to współczynnik przewodzenia ciepła materiału (jednostka: W/(m·K)). Określa, jak dobrze dany materiał przewodzi ciepło. Im niższa wartość lambda, tym materiał jest lepszym izolatorem.
- d to grubość materiału lub przegrody (jednostka: metry).
Jednakże w rzeczywistości większość przegród budowlanych, takich jak ściany czy dachy, składa się z wielu warstw różnych materiałów (np. tynk, mur, izolacja, płyta gipsowo-kartonowa). W takiej sytuacji musimy posłużyć się innym podejściem, bazującym na oporze cieplnym każdej warstwy. Całkowity opór cieplny przegrody (oznaczany jako R) jest sumą oporów cieplnych poszczególnych warstw.
Wzór na opór cieplny pojedynczej warstwy materiału to:
R = d / λ
Jednostką oporu cieplnego jest (m²K)/W.
Po obliczeniu oporu cieplnego dla każdej warstwy, sumujemy je, aby uzyskać całkowity opór cieplny przegrody. Następnie, aby obliczyć współczynnik przenikania ciepła U dla całej przegrody, używamy wzoru:
U = 1 / R_całkowite
Jednostką współczynnika przenikania ciepła U jest W/(m²K).
Ważne stałe wartości w obliczeniach
Przy obliczaniu całkowitego oporu cieplnego przegrody, szczególnie gdy przepływ ciepła jest poziomy (np. dla ścian), należy uwzględnić również opory cieplne na powierzchniach wewnętrznej i zewnętrznej przegrody. Są to wartości stałe, określone normami:
- Rsi = 0,13 (m²K)/W – opór przejmowania ciepła na powierzchni wewnętrznej.
- Rse = 0,04 (m²K)/W – opór przejmowania ciepła na powierzchni zewnętrznej.
Te wartości odzwierciedlają opór, jaki stawia powietrze w bezpośrednim kontakcie z powierzchnią przegrody, zanim ciepło zacznie przenikać przez materiał. Sumując opory cieplne poszczególnych warstw, zawsze dodajemy również Rsi i Rse do całkowitego oporu R.
Jak obliczyć współczynnik przenikania ciepła krok po kroku?
Aby ułatwić sobie zadanie, przedstawiamy proces obliczania współczynnika przenikania ciepła U w kilku prostych krokach:
- Zgromadź dane o materiałach: Potrzebujesz znać współczynnik przewodzenia ciepła (λ) oraz grubość (d) dla każdego materiału, z którego składa się dana przegroda budowlana (np. ściana, dach). Wartości λ dla typowych materiałów budowlanych są dostępne w normach, kartach technicznych produktów lub bazach danych producentów.
- Oblicz opór cieplny dla każdej warstwy: Dla każdej warstwy przegrody zastosuj wzór
R = d / λ. - Zsumuj wszystkie opory cieplne: Dodaj do siebie wszystkie obliczone opory cieplne poszczególnych warstw (R1 + R2 + ... + Rn). Pamiętaj, aby do tej sumy dodać również stałe wartości oporu przejmowania ciepła na powierzchniach: Rsi = 0,13 (m²K)/W (dla powierzchni wewnętrznej) oraz Rse = 0,04 (m²K)/W (dla powierzchni zewnętrznej). Otrzymana suma to całkowity opór cieplny przegrody (R_całkowite).
- Oblicz współczynnik przenikania ciepła U: Gdy masz już całkowity opór cieplny, zastosuj wzór
U = 1 / R_całkowite. Wynik będzie wyrażony w W/(m²K).
Jeśli obliczenia wydają Ci się zbyt skomplikowane lub chcesz szybko sprawdzić swoje wyniki, możesz skorzystać z licznych kalkulatorów współczynnika przenikania ciepła dostępnych w internecie. Wystarczy wpisać frazę „jak obliczyć współczynnik przenikania ciepła kalkulator”, a znajdziesz wiele narzędzi, które automatycznie wykonają obliczenia na podstawie wprowadzonych danych.
Jaki jest dobry współczynnik przenikania ciepła? Wymagania prawne
W Polsce, podobnie jak w innych krajach Unii Europejskiej, obowiązują ścisłe przepisy dotyczące maksymalnych wartości współczynnika przenikania ciepła dla poszczególnych przegród budowlanych. Od 2021 roku, zgodnie z Rozporządzeniem Ministra Infrastruktury, normy te są coraz bardziej rygorystyczne, co ma na celu poprawę efektywności energetycznej nowych i modernizowanych budynków.
Poniżej przedstawiamy tabelę z wymaganymi maksymalnymi wartościami współczynnika U dla wybranych przegród budowlanych, obowiązującymi od 2021 roku:
| Przegroda budowlana | Maksymalna wartość U [W/(m²K)] |
|---|---|
| Okna (pionowe) | 0,9 |
| Okna połaciowe (dachowe) | 1,1 |
| Drzwi zewnętrzne | 1,3 |
| Ściany zewnętrzne | 0,2 |
| Podłoga na gruncie | 0,3 |
| Dachy i stropodachy | 0,15 |
Pamiętaj, że podane wartości to maksymalne dopuszczalne współczynniki. W praktyce, dążenie do uzyskania wartości niższych niż te wymagane, przełoży się na jeszcze większe oszczędności i komfort termiczny.
Co wpływa na wartość współczynnika przenikania ciepła?
Budując dom, z pewnością zależy Ci na stworzeniu obiektu energooszczędnego, który nie będzie generował wygórowanych rachunków za ogrzewanie. Wiedza o tym, jak obliczyć współczynnik U, to jedno, ale równie ważne jest zrozumienie, jakie czynniki wpływają na jego ostateczną wartość i jakie rozwiązania stosować, by ją obniżyć.
Wybór odpowiednich materiałów izolacyjnych
Jednym z najbardziej fundamentalnych czynników wpływających na dobrą izolację termiczną przegród budowlanych jest odpowiedni dobór materiałów. Kluczowe jest tu zastosowanie materiałów o niskim współczynniku przewodzenia ciepła λ (lambda). Im niższa lambda materiału, tym lepiej izoluje on ciepło. Na rynku dostępne są różne rodzaje izolacji, takie jak wełna mineralna, styropian (EPS, XPS), piana poliuretanowa (PIR), czy celuloza, z których każda ma swoje specyficzne właściwości i wartości lambda. Stosowanie wysokiej jakości materiałów izolacyjnych o niskim λ jest pierwszym krokiem do obniżenia współczynnika U całej przegrody.
Grubość przegród termicznych i warstwy izolacyjnej
Grubość warstwy izolacyjnej ma bezpośredni wpływ na całkowity opór cieplny przegrody, a co za tym idzie – na wartość współczynnika U. Zgodnie ze wzorem R = d / λ, im większa grubość (d) materiału izolacyjnego, tym większy jego opór cieplny. To z kolei przekłada się na niższy współczynnik U dla całej przegrody. W praktyce oznacza to, że grubsza warstwa izolacji na ścianach, dachu czy podłodze efektywniej zatrzyma ciepło wewnątrz budynku zimą i ochroni przed przegrzewaniem latem.
Różnice w wymaganiach dla poszczególnych przegród
Skuteczność izolacyjna nie jest i nie może być taka sama dla wszystkich przegród termicznych. Okna i drzwi, ze względu na swoją konstrukcję i rolę (przeszklenia, ruchome elementy), zawsze będą charakteryzować się wyższym współczynnikiem U niż solidne ściany czy dachy. Dlatego też przepisy budowlane uwzględniają te różnice, ustalając odmienne, ale realistyczne wymagania dla poszczególnych elementów budynku. Projektując budynek, należy mieć na uwadze te specyficzne potrzeby każdej przegrody.

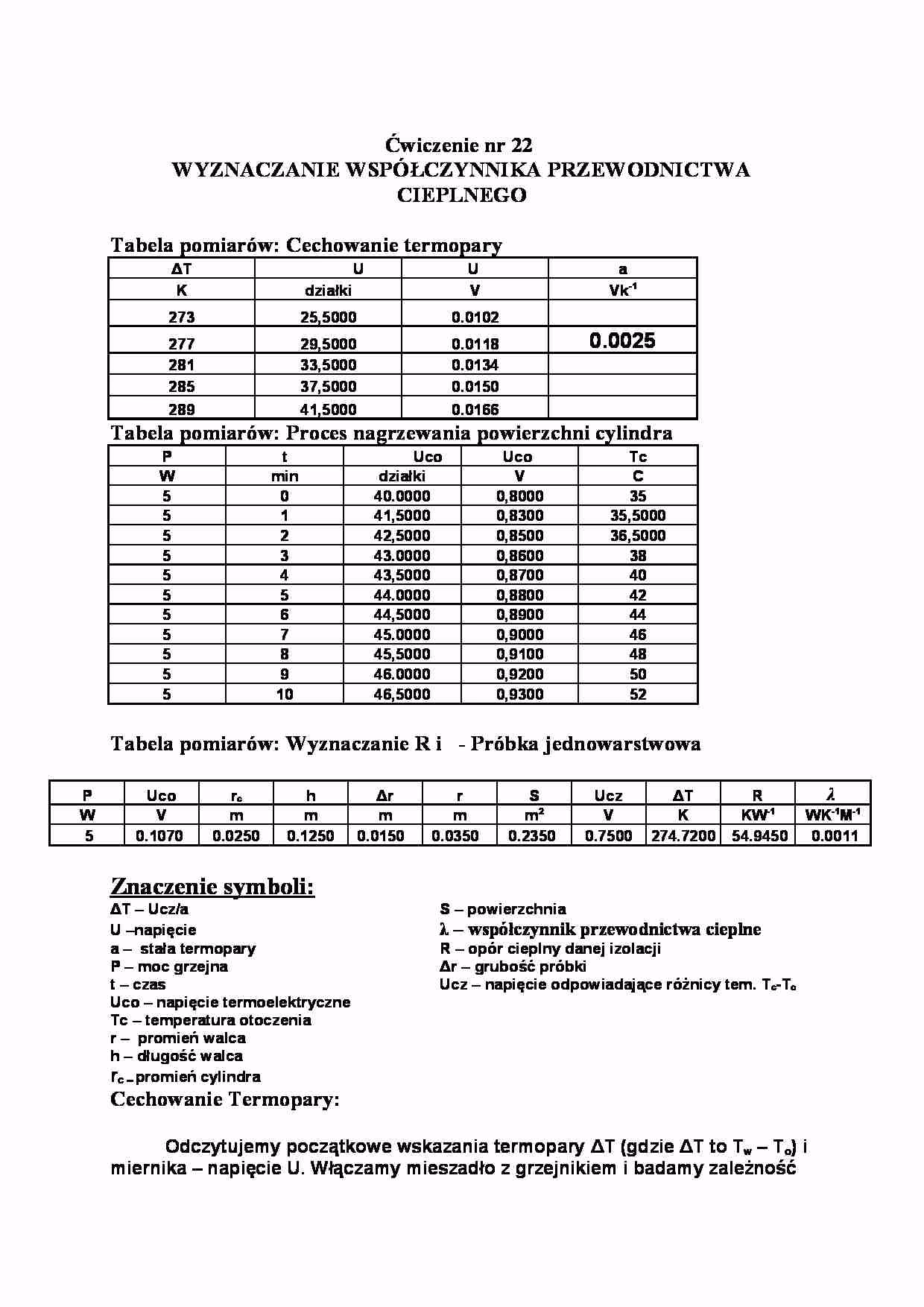

Przewodnictwo cieplne – podstawowe pojęcie
Współczynnik przewodzenia ciepła lambda (λ), o którym wspominaliśmy, jest fundamentem do zrozumienia współczynnika U. Przewodnictwo cieplne to jeden z trzech podstawowych mechanizmów wymiany ciepła (obok konwekcji i promieniowania). Polega ono na przekazywaniu energii cieplnej poprzez bezpośredni kontakt cząsteczek, bez makroskopowego ruchu materii. Ciepło przepływa od cząsteczek o wyższej energii kinetycznej (cieplejszych) do cząsteczek o niższej energii (zimniejszych), aż do wyrównania temperatur.
Przykłady przewodnictwa cieplnego są obecne w naszym codziennym życiu:
- Kostka lodu topnieje w dłoni, ponieważ ciepło z dłoni jest przekazywane bezpośrednio do lodu.
- Gorąca herbata rozgrzewa kubek, w którym się znajduje – ciepło z napoju przenika przez ścianki kubka.
- Palnik kuchenki nagrzewa garnek z zupą – ciepło z płomienia jest przewodzone przez metalowe dno garnka do zupy.
- Żelazko nagrzewa tkaninę podczas prasowania.
- Ciepły piasek na plaży ogrzewa nasze stopy.
Im większa różnica temperatur pomiędzy dwoma ciałami w kontakcie, tym szybszy będzie przepływ ciepła. Zależy on także od właściwości samego materiału – jego przewodności cieplnej.
Izolatory i przewodniki ciepła
W kontekście przewodnictwa cieplnego, materiały dzielimy na przewodniki i izolatory. Różnica między nimi jest kluczowa dla efektywnego projektowania izolacji budynków:
- Przewodniki ciepła: To substancje, które bardzo dobrze przewodzą ciepło, czyli mają wysoką wartość współczynnika lambda (λ). Do tej grupy należą przede wszystkim metale (np. miedź, aluminium, stal). Dlatego metalowa łyżeczka szybko nagrzewa się w gorącej herbacie.
- Izolatory ciepła (izolatory termiczne): To substancje, które słabo przewodzą ciepło, czyli mają niską wartość współczynnika lambda (λ). Są to materiały, które skutecznie ograniczają przepływ ciepła. Doskonałymi izolatorami są m.in. powietrze (uwięzione w strukturach), wełna mineralna, styropian, drewno, pierze czy próżnia. Dlatego też często stosuje się je do ocieplania budynków.
Zastanówmy się nad prostym przykładem: przejście gołymi stopami po płytkach podłogowych wydaje się zimniejsze niż przejście po drewnianej podłodze czy dywaniku. Dlaczego? Płytki ceramiczne, mimo że mają temperaturę pokojową, są znacznie lepszymi przewodnikami ciepła niż drewno czy dywan. Podczas kontaktu z gołą stopą, płytki szybko pobierają od niej ciepło, dając wrażenie chłodu. Drewno i dywan, będąc izolatorami, pobierają ciepło znacznie wolniej, dzięki czemu odczucie jest mniej nieprzyjemne.
Zadanie: Metalowa poręcz wydaje się zimniejsza w dotyku niż drewno. Który materiał jest lepszym izolatorem?
Odpowiedź: Lepszym izolatorem jest drewno. Mimo że oba materiały mają tę samą temperaturę otoczenia, metal, będąc dobrym przewodnikiem, szybko odprowadza ciepło z naszej dłoni, dając wrażenie zimna. Drewno, jako izolator, pobiera ciepło znacznie wolniej, więc odczuwamy je jako cieplejsze.
Najczęściej zadawane pytania (FAQ)
Czym różni się współczynnik lambda (λ) od współczynnika U?
Współczynnik lambda (λ) odnosi się do przewodnictwa cieplnego konkretnego materiału i określa, jak dobrze ten materiał przewodzi ciepło. Im niższa lambda, tym materiał jest lepszym izolatorem. Współczynnik U (przenikania ciepła) odnosi się do całej przegrody budowlanej (np. ściany, dachu, okna), która często składa się z wielu warstw materiałów. U określa, ile ciepła przenika przez całą przegrodę. Im niższe U, tym lepsza izolacyjność całej przegrody.
Dlaczego współczynnik przenikania ciepła jest tak ważny w budownictwie?
Współczynnik U jest kluczowy, ponieważ bezpośrednio wpływa na straty ciepła w budynku, a co za tym idzie – na zapotrzebowanie na energię do ogrzewania. Obniżenie wartości U dla przegród budowlanych pozwala znacząco zmniejszyć rachunki za ogrzewanie, poprawić komfort termiczny w pomieszczeniach oraz przyczynić się do ochrony środowiska poprzez mniejsze zużycie energii.
Czy grubość izolacji zawsze oznacza lepszą izolację?
Zazwyczaj tak. Zgodnie ze wzorem na opór cieplny (R = d/λ), zwiększenie grubości (d) warstwy izolacji, przy zachowaniu tego samego materiału (stałe λ), powoduje wzrost oporu cieplnego, co w efekcie prowadzi do obniżenia współczynnika U całej przegrody. Istnieją jednak granice opłacalności, a także inne czynniki, takie jak mostki termiczne, które mogą wpływać na końcową efektywność.
Gdzie znajdę wartości współczynnika lambda (λ) dla materiałów budowlanych?
Wartości współczynnika lambda dla różnych materiałów budowlanych można znaleźć w kartach technicznych produktów udostępnianych przez producentów, w normach budowlanych (np. PN-EN ISO 10456), w specjalistycznych publikacjach oraz w internetowych bazach danych dotyczących właściwości materiałów izolacyjnych. Zawsze warto sprawdzić aktualne dane.
Czy mogę samodzielnie obliczyć współczynnik U dla mojego domu?
Tak, posługując się przedstawionymi wzorami i znając właściwości materiałów, możesz samodzielnie wykonać obliczenia. Jednak dla złożonych konstrukcji lub w przypadku wątpliwości, zawsze warto skonsultować się z projektantem lub skorzystać z dostępnych online kalkulatorów, które automatyzują proces. Pamiętaj, że dokładne obliczenia są podstawą do uzyskania pozwolenia na budowę i spełnienia norm energetycznych.
Podsumowanie
Współczynnik przenikania ciepła U jest niezwykle ważnym elementem podczas planowania i budowy domu. Nie można o nim zapominać, ponieważ pomaga on w określeniu, jakie materiały budowlane warto kupować, a także jak je stosować (np. jaka grubość izolacji jest optymalna). Jeśli do tej pory bagatelizowałeś wartość współczynnika przenikania ciepła, powinieneś jeszcze raz przeanalizować, czy nie warto wrócić do tego tematu i przeliczyć go ponownie. Ma on bowiem ogromne znaczenie dla utrzymania ciepła wewnątrz budynku, komfortu mieszkańców oraz, co najważniejsze, dla znaczącego obniżenia rachunków za ogrzewanie. Zadbanie o jak najniższą wartość współczynnika U to inwestycja, która szybko się zwraca, przynosząc długoterminowe korzyści ekonomiczne i ekologiczne.
