W świecie maszyn i urządzeń, gdzie precyzja, wytrzymałość i niezawodność są kluczowe, łożyska odgrywają fundamentalną rolę. To one umożliwiają płynny ruch obrotowy, redukując tarcie i wspierając obracające się wały w niemal każdej maszynie – od samochodów i samolotów, po generatory elektryczne i urządzenia gospodarstwa domowego, takie jak lodówki czy odkurzacze. Jednak tradycyjne łożyska stalowe, choć niezwykle wszechstronne, mają swoje ograniczenia, zwłaszcza w obliczu ekstremalnych warunków. Właśnie w takich sytuacjach na scenę wkraczają łożyska ceramiczne, oferując rozwiązania tam, gdzie stal po prostu sobie nie radzi. Ten artykuł zgłębi fascynujący świat łożysk ceramicznych, ich unikalne właściwości, kluczowe zastosowania oraz różnice, które czynią je niezastąpionymi w najbardziej wymagających środowiskach.
Co to są łożyska ceramiczne i z czego są wykonane?
Łożyska ceramiczne to specjalny typ łożysk, których podstawowe komponenty, takie jak kulki i pierścienie, są wykonane z zaawansowanych materiałów ceramicznych. Najczęściej wykorzystywane materiały to: dwutlenek cyrkonu (ZrO2), azotek krzemu (Si3N4), węglik krzemu (SiC) oraz tlenek glinu (Al2O3). Każdy z tych materiałów ma swoje specyficzne właściwości, które decydują o jego zastosowaniu, ale wspólną cechą jest wyjątkowa twardość, odporność na zużycie i korozję. W przeciwieństwie do metalu, ceramika charakteryzuje się również doskonałą izolacją magnetyczną i zdolnością do pracy w ekstremalnie wysokich oraz niskich temperaturach. Te cechy sprawiają, że łożyska ceramiczne są preferowanym wyborem w aplikacjach, gdzie tradycyjne łożyska metalowe uległyby szybkiemu zniszczeniu.
Gdzie stosuje się łożyska ceramiczne? Niezastąpione w trudnych warunkach
Główną zaletą łożysk ceramicznych jest ich zdolność do pracy w środowiskach, w których łożyska stalowe lub ze stali nierdzewnej po prostu nie dają sobie rady. Ich unikalne właściwości sprawiają, że są one idealnym rozwiązaniem w wielu niszowych, ale krytycznych zastosowaniach przemysłowych. Poniżej przedstawiamy kluczowe obszary, w których łożyska ceramiczne wykazują swoją wyższość:
Środowiska korozyjne
Łożyska ceramiczne są niezwykle odporne na korozję, co czyni je idealnym wyborem do zastosowań w agresywnych środowiskach chemicznych oraz w przemyśle morskim. W przeciwieństwie do stali nierdzewnej, która z czasem ulega degradacji w słonej wodzie, łożyska ceramiczne mogą działać przez długi czas – nawet całkowicie zanurzone – w wodzie morskiej bez utraty wydajności. Ta cecha jest kluczowa dla sprzętu używanego na statkach, w podwodnych robotach czy w pompach do cieczy agresywnych. Ich odporność na szeroką gamę chemikaliów sprawia, że nie ulegają uszkodzeniom, które dotknęłyby łożyska stalowe w wielu korozyjnych środowiskach.
Ekstremalne temperatury
Ceramiczne łożyska doskonale radzą sobie zarówno z bardzo wysokimi, jak i bardzo niskimi temperaturami. Mogą pracować w zakresie temperatur, które dla metalu byłyby zabójcze, powodując odkształcenia, utratę twardości lub kruchość. Ta właściwość sprawia, że są one niezastąpione w piecach przemysłowych, kriogenice, w przemyśle lotniczym oraz w sprzęcie do produkcji półprzewodników, gdzie stabilność wymiarowa i wydajność w skrajnych warunkach termicznych są absolutnie kluczowe.
Praca bez smarowania
Smarowanie bywa problematyczne w niektórych zastosowaniach ze względu na ekstremalne temperatury, agresywne chemikalia lub wymywanie smaru. Łożyska pełnoceramiczne oferują tutaj rewolucyjne rozwiązanie, ponieważ mogą pracować bez żadnego smarowania. Ich naturalnie niski współczynnik tarcia i wysoka twardość powierzchni eliminują potrzebę stosowania smarów, co jest ogromną zaletą w środowiskach, gdzie zanieczyszczenie smarem jest niedopuszczalne (np. w przemyśle spożywczym, medycznym, w próżni) lub gdy warunki uniemożliwiają jego utrzymanie.
Rodzaje łożysk ceramicznych: Pełnoceramiczne a hybrydowe
Choć mówimy o łożyskach ceramicznych jako o jednej kategorii, warto rozróżnić dwa główne typy, które oferują różne kompromisy między wydajnością a kosztem:
Łożyska pełnoceramiczne
Jak sama nazwa wskazuje, łożyska pełnoceramiczne są w całości wykonane z materiałów ceramicznych – zarówno kulki, jak i pierścienie wewnętrzne i zewnętrzne. Oferują one maksymalne korzyści wynikające z właściwości ceramiki: najwyższą odporność na korozję, ekstremalne temperatury, izolację elektryczną i magnetyczną oraz możliwość pracy bez smarowania. Są to rozwiązania przeznaczone do najbardziej wymagających i agresywnych środowisk, gdzie inne materiały zawodzą. Ich główną wadą jest wyższa cena i większa podatność na uderzenia w porównaniu do łożysk hybrydowych.

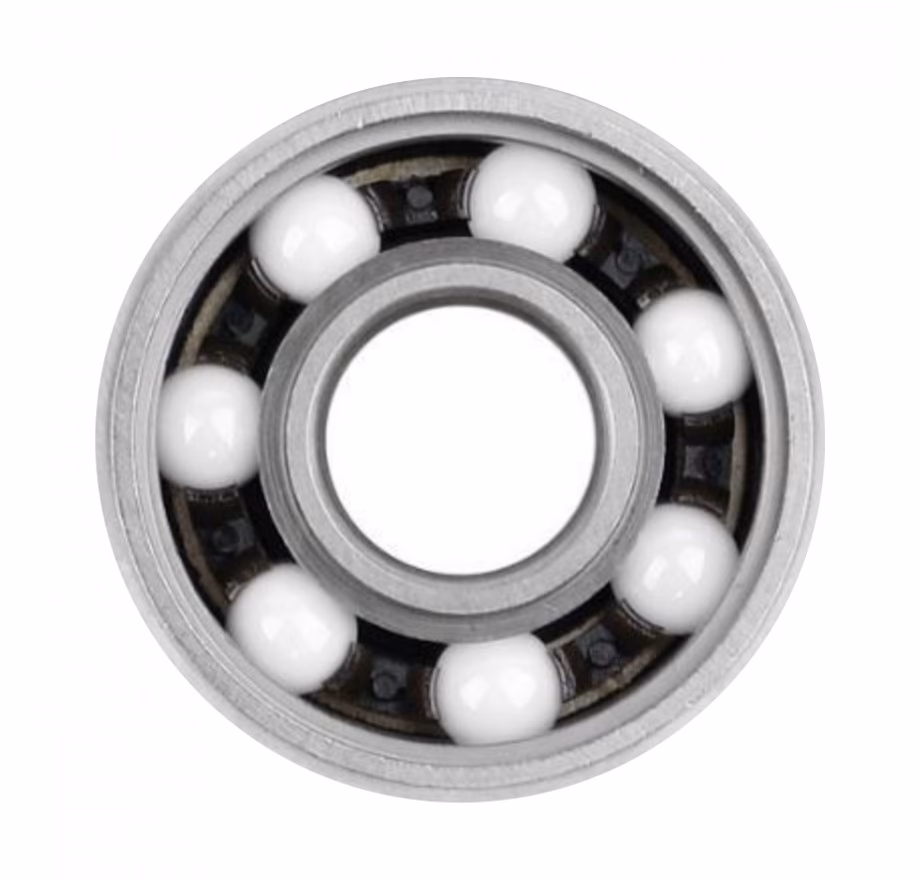

Łożyska hybrydowe
Łożyska hybrydowe stanowią połączenie kulek ceramicznych (najczęściej z azotku krzemu) z pierścieniami wykonanymi ze stali chromowej lub stali nierdzewnej. Ten typ łożysk łączy w sobie korzystne właściwości ceramiki (takie jak niższe tarcie, wyższe prędkości obrotowe, mniejsze wydzielanie ciepła) z wytrzymałością i udarnością stali. Są one często stosowane w aplikacjach wymagających wysokich prędkości, niższych temperatur pracy i mniejszej potrzeby smarowania niż w przypadku łożysk w pełni stalowych, ale niekoniecznie w skrajnie korozyjnych środowiskach. Oferują lepszą wydajność operacyjną i żywotność w wielu zastosowaniach przemysłowych, minimalizując przestoje i redukując potencjalne straty dla firm.
Tabela porównawcza: Łożyska pełnoceramiczne vs. hybrydowe
| Cecha | Łożyska Pełnoceramiczne | Łożyska Hybrydowe |
|---|---|---|
| Materiał komponentów | Całość z ceramiki (ZrO2, Si3N4, SiC, Al2O3) | Kulki ceramiczne, pierścienie stalowe (chromowe/nierdzewne) |
| Odporność na korozję | Doskonała (dla wszystkich rodzajów chemikaliów i środowisk) | Dobra (lepsza niż stalowe, ale zależy od materiału pierścieni) |
| Odporność na temperaturę | Ekstremalna (bardzo wysokie i bardzo niskie) | Bardzo dobra (lepsza niż stalowe, ograniczenia stalowych pierścieni) |
| Praca bez smarowania | Tak, często zalecana i kluczowa zaleta | Możliwa w niektórych warunkach, ale często ze smarowaniem dla optymalnej pracy |
| Odporność na uderzenia | Niska (większa kruchość) | Lepsza niż pełnoceramiczne (dzięki stalowym pierścieniom) |
| Koszt | Wysoki | Umiarkowany do wysokiego |
| Typowe zastosowania | Środowiska ekstremalnie korozyjne, próżnia, bardzo wysokie/niskie temperatury, medycyna | Wysokie prędkości, umiarkowane temperatury, mniejsza korozja, silniki elektryczne |

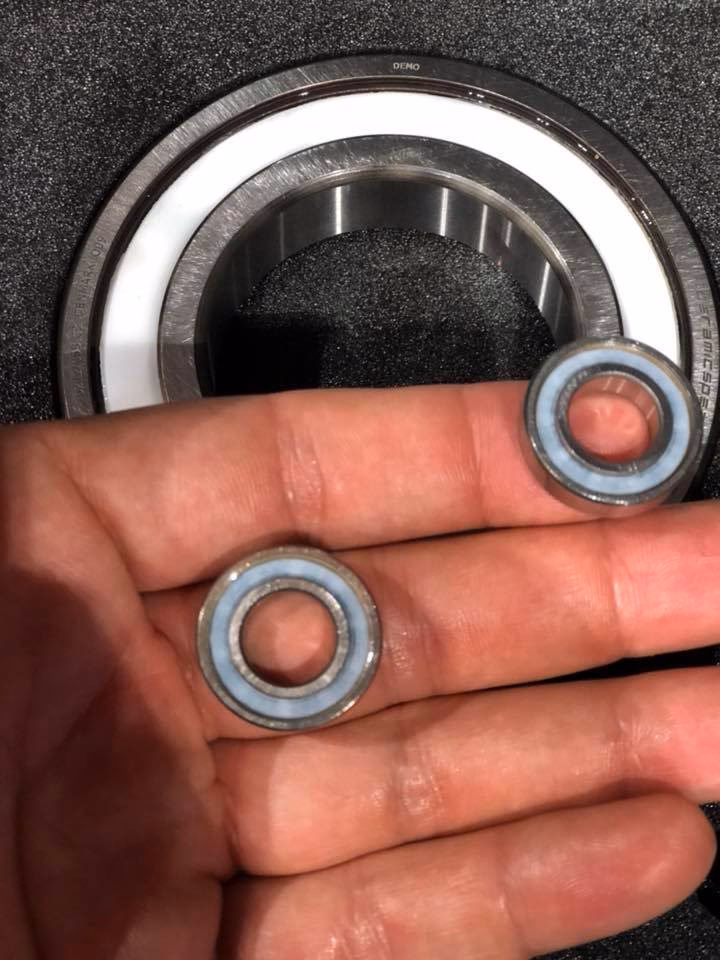

Wady i ograniczenia łożysk ceramicznych
Mimo niezaprzeczalnych zalet, łożyska ceramiczne nie są pozbawione wad, które należy wziąć pod uwagę przy ich wyborze:
- Kruchość i podatność na uderzenia oraz szoki termiczne: Materiały ceramiczne są z natury bardziej kruche niż metale. Oznacza to, że łożyska ceramiczne są bardziej podatne na pęknięcia pod wpływem ekstremalnych uderzeń lub gwałtownych zmian temperatury. Chociaż ich właściwości, takie jak niski współczynnik tarcia i wysoka przewodność cieplna, sprawiają, że doskonale nadają się do długotrwałej pracy w trudnych warunkach temperaturowych, należy unikać nagłych, silnych obciążeń udarowych.
- Niższa udarność (toughness): Łożyska ceramiczne charakteryzują się niższą udarnością, co sprawia, że są bardziej podatne na pęknięcia lub uszkodzenia pod wpływem ekstremalnych obciążeń i uderzeń. Niemniej jednak, ta cecha idzie w parze z ich znacznie wyższą twardością i wytrzymałością na ściskanie w porównaniu do łożysk metalowych.
- Wyższy koszt: Produkcja łożysk ceramicznych jest bardziej skomplikowana i wymaga zaawansowanych technologii, co przekłada się na ich wyższą cenę w porównaniu do standardowych łożysk stalowych. To sprawia, że ich zastosowanie jest uzasadnione głównie tam, gdzie wymagane są ich unikalne właściwości, a awaria tradycyjnego łożyska wiązałaby się z nieakceptowalnymi kosztami lub ryzykiem.
- Węższy zakres zastosowań: Ze względu na specyficzne właściwości i ograniczenia, przemysłowe zastosowania łożysk ceramicznych są stosunkowo węższe w porównaniu do konwencjonalnych łożysk. Nie są one uniwersalnym zamiennikiem dla łożysk stalowych, ale stanowią niezastąpiony wybór w specyficznych środowiskach, takich jak te wymagające odporności na korozję, wilgoć i wysokie temperatury.
Podsumowując, choć łożyska ceramiczne posiadają wiele lepszych cech, ważne jest, aby być świadomym ich wad i ograniczeń podczas ich stosowania. Niemniej jednak, w większości środowisk operacyjnych, w których się sprawdzają, są one optymalnym, a często jedynym, rozwiązaniem. Konieczne jest jednak dokonanie oceny i wyboru w oparciu o specyficzne wymagania i warunki każdej branży, aby zapewnić prawidłowe działanie i długowieczność łożysk.
Często zadawane pytania (FAQ)
Z czego wykonane są łożyska ceramiczne?
Łożyska ceramiczne są wykonane głównie z zaawansowanych materiałów ceramicznych, takich jak dwutlenek cyrkonu (ZrO2), azotek krzemu (Si3N4), węglik krzemu (SiC) i tlenek glinu (Al2O3). Wybór konkretnego materiału zależy od specyficznych wymagań zastosowania, takich jak odporność na temperaturę, korozję czy obciążenia.
Czy łożyska ceramiczne mogą pracować bez smarowania?
Tak, jedną z kluczowych zalet łożysk pełnoceramicznych jest ich zdolność do pracy bez smarowania. Ich naturalnie niski współczynnik tarcia i wysoka twardość powierzchni eliminują potrzebę stosowania smarów, co jest szczególnie korzystne w środowiskach, gdzie smarowanie jest niemożliwe, niepraktyczne lub mogłoby prowadzić do zanieczyszczenia.
Czy łożyska ceramiczne są lepsze od stalowych?
Odpowiedź zależy od zastosowania. Łożyska ceramiczne są zdecydowanie lepsze w ekstremalnych warunkach, takich jak środowiska korozyjne, bardzo wysokie lub niskie temperatury oraz tam, gdzie wymagana jest praca bez smarowania. Oferują również wyższe prędkości obrotowe i dłuższą żywotność w niektórych warunkach. Jednakże są droższe i bardziej kruche niż łożyska stalowe, co sprawia, że nie są uniwersalnym zamiennikiem, a raczej specjalistycznym rozwiązaniem dla konkretnych wyzwań.
Czym różnią się łożyska pełnoceramiczne od hybrydowych?
Łożyska pełnoceramiczne mają wszystkie swoje elementy (kulki i pierścienie) wykonane z ceramiki, co zapewnia maksymalną odporność na ekstremalne warunki. Łożyska hybrydowe natomiast łączą kulki ceramiczne z pierścieniami stalowymi. Hybrydowe oferują kompromis, łącząc zalety ceramiki (niższe tarcie, wyższe prędkości) z większą wytrzymałością stali na uderzenia i niższym kosztem.
Jakie są główne wady łożysk ceramicznych?
Główne wady łożysk ceramicznych to ich kruchość (podatność na pęknięcia pod wpływem silnych uderzeń lub nagłych szoków termicznych), niższa udarność oraz znacznie wyższy koszt w porównaniu do łożysk stalowych. Te czynniki ograniczają ich powszechne zastosowanie do najbardziej wymagających i specjalistycznych aplikacji.
Jak dbać o łożyska ceramiczne?
Dbanie o łożyska ceramiczne polega przede wszystkim na ich prawidłowym doborze do aplikacji i unikaniu warunków, które mogą prowadzić do ich uszkodzenia. Należy unikać silnych obciążeń udarowych i gwałtownych zmian temperatury, które mogą przekroczyć ich odporność na kruche pękanie. Chociaż wiele z nich nie wymaga smarowania, odpowiednie środowisko pracy, wolne od zanieczyszczeń, jest kluczowe dla ich długotrwałej wydajności.
Podsumowanie
Łożyska ceramiczne stanowią szczyt inżynierii materiałowej w dziedzinie technologii łożyskowej. Ich wyjątkowa odporność na korozję, ekstremalne temperatury i możliwość pracy bez smarowania czynią je niezastąpionymi w najbardziej wymagających i krytycznych zastosowaniach przemysłowych. Choć ich wyższy koszt i pewna kruchość ograniczają ich uniwersalne zastosowanie, w sytuacjach, gdzie niezawodność w trudnych warunkach jest absolutnym priorytetem, łożyska ceramiczne oferują wydajność i trwałość, której nie są w stanie zapewnić tradycyjne rozwiązania stalowe. Wybór między łożyskami pełnoceramicznymi a hybrydowymi pozwala na optymalne dopasowanie do specyficznych potrzeb aplikacji, otwierając drogę do nowych możliwości w wielu sektorach przemysłu.
