Press Fit w Rowerze: Kompleksowy Przewodnik

W świecie kolarstwa, gdzie każdy detal ma znaczenie, jeden mały komponent potrafi przyprawić o prawdziwy ból głowy, zwłaszcza gdy nadchodzi moment jego wymiany. Mowa oczywiście o suporcie rowerowym – sercu napędu, na którym opiera się korba. W ciągu lat ewolucji ram rowerowych i pojawiania się coraz to nowszych rozwiązań technologicznych, suport rozmnożył się w zatrważającą liczbę rodzajów, a ich oznaczenia potrafią przerazić swoją rozległością i pozorną zawiłością. Dziś skupimy się na jednym z najbardziej dyskutowanych i często niezrozumiałych typów – suporcie Press Fit. Czy jest to genialne rozwiązanie, czy może źródło niekończących się problemów? Zanurzmy się w świat bezgwintowych mocowań i raz na zawsze odczarujmy ten zawiły temat.

Czym jest Suport Rowerowy? Podstawy Teorii

Zacznijmy od twardej teorii. Suport rowerowy to układ złożony z kilku części, który umożliwia obracanie się korbie umieszczonej w ramie roweru. W toku ewolucji zmienił się sposób, w jaki obracająca się korba współgra z miejscem w ramie, zwanym mufą suportową. Korba może obracać się na różnego rodzaju łożyskach, które z kolei umieszczane są w miskach lub bezpośrednio w mufie. Umieszczone w ramie, pozwalają na montaż suportu na wcisk lub gwint. Sam suport może być oparty o proste łożyska kulkowe, ale także o zaawansowane i precyzyjne łożyska maszynowe. Im lepsze rozwiązanie, tym mniejsze opory toczenia, lepsza wytrzymałość i łatwiejszy serwis. Ma to wszystko szczególne znaczenie, zwłaszcza że jest to komponent, który łatwo przyciąga zanieczyszczenia, leżąc nisko nad ziemią i w jednym z kluczowych miejsc w rowerze.

Suporty możemy odnaleźć z łożyskami wewnętrznymi – tak będzie w przypadku modeli zintegrowanych, kompaktowych i klasycznych – ale firmy stosują także modele z łożyskami zewnętrznymi, gdzie łożyska są przeniesione na zewnątrz mufy, pozostawiając tuleję w środku. Pomysł ten ma już ponad 20 lat i pomimo obaw zdecydowanie sprawdził się w wielu rodzajach rowerów. Wybór należy tu do nas, ale należy pamiętać wciąż o kluczowej kwestii – wymiarach muf i gwintach (lub ich braku).

Suporty Press Fit – Innowacja bez Gwintów

W przeciwieństwie do tradycyjnych suportów gwintowanych, suporty Press Fit (wciskane) nie posiadają gwintu. Ich miski lub łożyska są bezpośrednio wciskane do gładkiej mufy suportowej w ramie roweru. Ten system jest szczególnie popularny w ramach karbonowych, gdzie pozwala na lżejszą konstrukcję mufy i szersze osie korb, co przekłada się na większą sztywność i efektywność przeniesienia mocy. Ideą Press Fit jest maksymalne wykorzystanie przestrzeni w mufie, pozwalając na zastosowanie większych łożysk, co teoretycznie powinno zwiększyć ich trwałość. Jednak to właśnie brak gwintu bywa źródłem zarówno zalet, jak i problemów, zwłaszcza uciążliwego skrzypienia, na które narzeka wielu użytkowników.

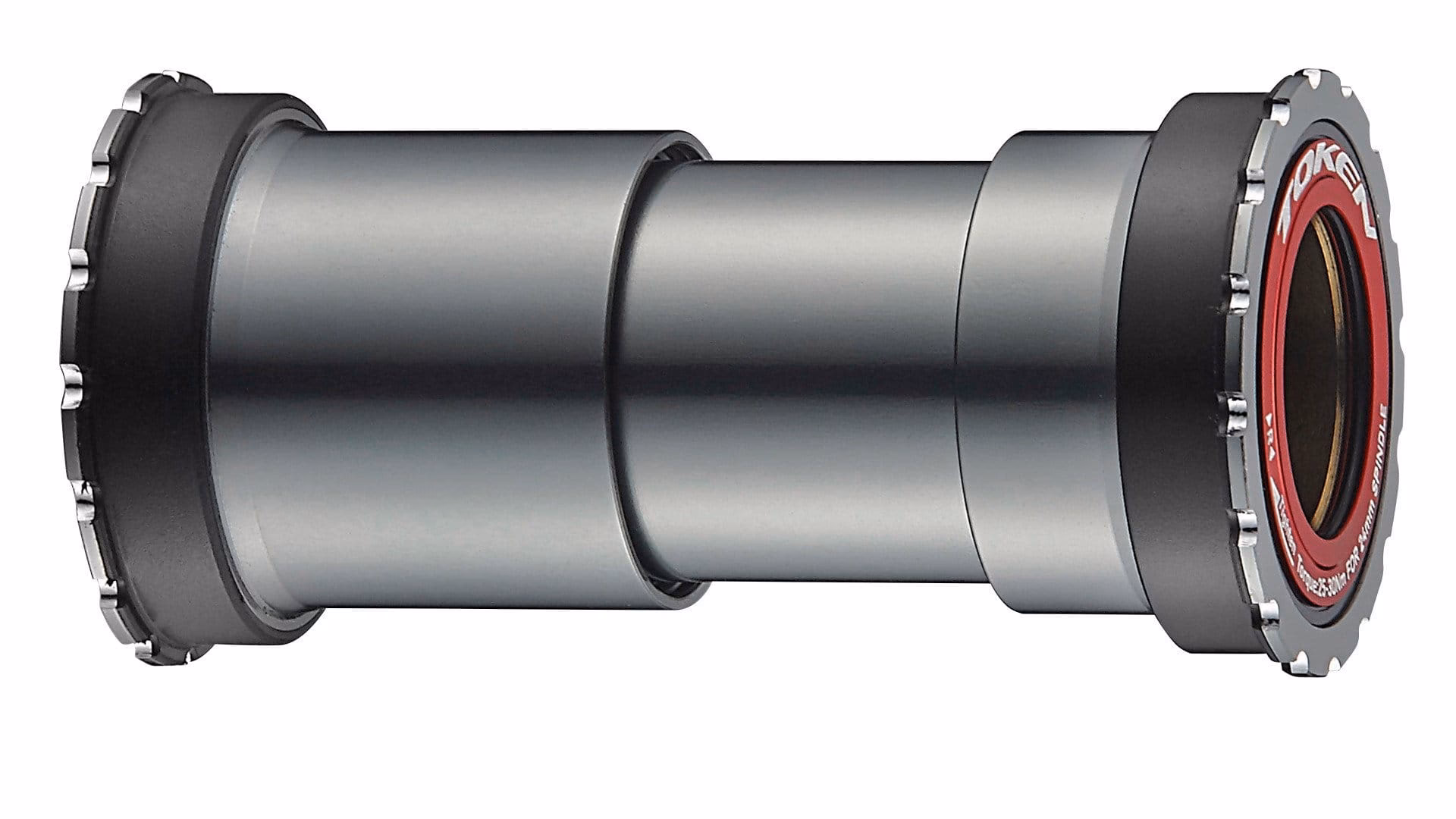

Rodzaje Suportów Press Fit – Labirynt Standardów

Świat Press Fit nie jest jednolity. Istnieje wiele standardów, które różnią się wymiarami mufy suportowej (jej szerokością i średnicą wewnętrzną) oraz dedykowaną średnicą osi korby. Zanim przystąpisz do wymiany lub zakupu nowego suportu, kluczowe jest dokładne poznanie standardu, jaki posiadasz w swoim rowerze. Oto najpopularniejsze z nich:

• BB30: Jeden z pierwszych i najbardziej popularnych standardów Press Fit, zaprojektowany przez Cannondale. Charakteryzuje się mufą o szerokości 68 mm (szosa) lub 73 mm (MTB) i średnicy wewnętrznej 42 mm. Dedykowany jest do korb z osią o średnicy 30 mm. Łożyska są bezpośrednio wprasowywane w mufę.
• PF30 (PressFit 30): Ewolucja BB30. Mufa ma te same szerokości (68 mm lub 73 mm), ale większą średnicę otworu – 46 mm. W tym przypadku łożyska są umieszczone w plastikowych lub aluminiowych miskach, które następnie są wciskane w mufę. Nadal używa korb z osią 30 mm.
• BB86: Standard często spotykany w rowerach szosowych. Mufa ma szerokość 86,5 mm i średnicę otworu 41 mm. Przeznaczony jest do korb z osią 24 mm (standard Shimano Hollowtech II).
• BB92: Bardzo podobny do BB86, ale stosowany głównie w rowerach górskich. Mufa ma szerokość 89,5 mm lub 92 mm i średnicę otworu 41 mm. Kompatybilny z korbami o osi 24 mm.
• BB386: Łączy cechy BB30 i BB86. Mufa ma szerokość 86,5 mm i średnicę otworu 46 mm. Pozwala na stosowanie korb z osią 30 mm, oferując dużą sztywność.
• BB392: Rzadszy standard, mufa o szerokości 91,5 mm i otworze 46 mm, również dla osi 30 mm.
• BB90/BB95: Standardy stosowane głównie przez firmę Trek. BB90 ma mufę o szerokości 90 mm, a BB95 o szerokości 95 mm, oba z otworem o średnicy 37 mm. Dedykowane są do korb z osią 24 mm.

Oprócz standardów mufy, należy zwrócić uwagę na średnicę osi korby, która musi być kompatybilna z danym suportem. Najpopularniejsze średnice to:

• 19 mm: Np. FSA MegaExo (choć MegaExo występuje także w wersji 24 mm).
• 24 mm: Najczęściej Shimano Hollowtech II, ale także wielu innych producentów.
• 24 mm po stronie korby i 22 mm z drugiej: Standard SRAM GXP.
• 28,99 mm: Standard SRAM DUB, który został zaprojektowany tak, aby pasować do większości standardów Press Fit (i gwintowanych) dzięki specjalnym podkładkom i uszczelnieniom.
• 30 mm: Stosowany w standardach takich jak BB30, PF30, BB386.
• 30 mm po stronie korby i 28 mm z drugiej: Np. Praxis.

Tabela Porównawcza Standardów Press Fit

Standard	Szerokość mufy (mm)	Średnica otworu w mufie (mm)	Dedykowana oś korby (mm)	Typ
BB30	68 (szosa) / 73 (MTB)	42	30	Łożyska bezpośrednio w ramie
PF30 (PressFit 30)	68 / 73	46	30	Łożyska w miskach, wciskane
BB86	86,5	41	24	Łożyska w miskach, wciskane
BB92	89,5 / 92	41	24	Łożyska w miskach, wciskane
BB386	86,5	46	30	Łożyska w miskach, wciskane
BB392	91,5	46	30	Łożyska w miskach, wciskane
BB90	90	37	24	Łożyska bezpośrednio w ramie (Trek)
BB95	95	37	24	Łożyska bezpośrednio w ramie (Trek)

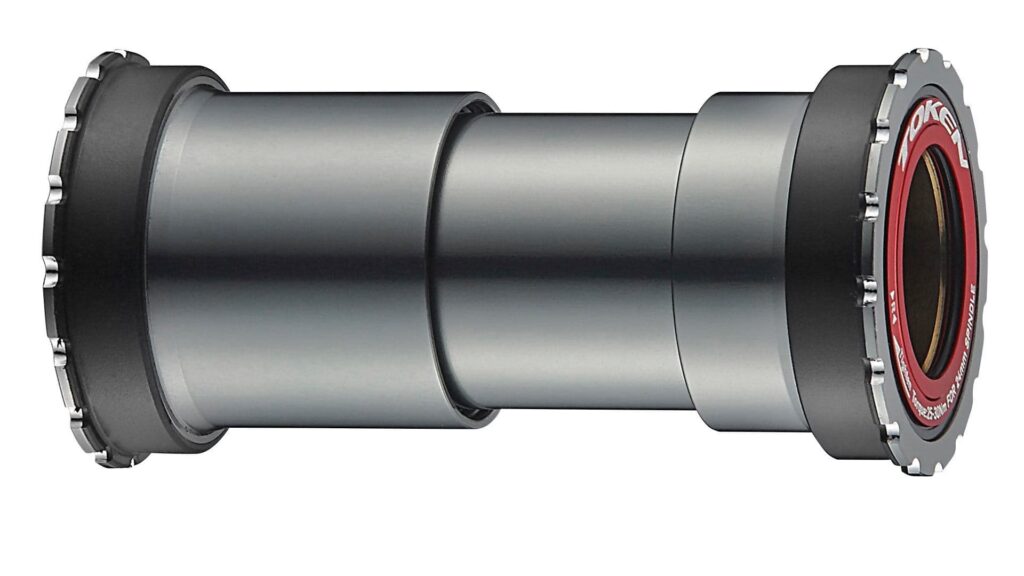

Press Fit Skręcany – Odpowiedź na Problemy?

Jedną z głównych bolączek standardowych suportów Press Fit jest wspomniane skrzypienie, wynikające często z niedokładności wykonania mufy ramy lub samego suportu, a także z ruchu komponentów względem siebie. W odpowiedzi na te problemy, na rynku pojawiły się innowacyjne rozwiązania, takie jak Press Fit Skręcany, spopularyzowany przez firmy takie jak Token (ich seria Ninja). Idea jest prosta, ale genialna: zamiast wciskać dwie niezależne miski, które mogą się poruszać i skrzypieć, suport Press Fit Skręcany składa się z dwóch części połączonych gwintem wewnątrz mufy. Po włożeniu do mufy, miski są skręcane ze sobą, tworząc jednolitą, sztywną całość, która eliminuje luzy i potencjalne źródła hałasu.

Zalety tego rozwiązania są oczywiste: minimalizacja skrzypienia, łatwiejszy montaż (często bez potrzeby użycia prasy, wystarczą odpowiednie klucze do suportu Hollowtech II BSA) i demontaż, a także większa trwałość dzięki lepszemu uszczelnieniu i stabilności. Press Fit Skręcany to prawdziwy ratunek dla wielu starszych rowerów z mufami Press Fit, które trapiły problemy z hałasem, umożliwiając im „przesiadkę” na nowoczesne, ciche i efektywne rozwiązania.

Zalety i Wady Suportów Press Fit

Jak każde rozwiązanie technologiczne, suporty Press Fit mają swoje mocne i słabe strony. Zrozumienie ich pomoże podjąć świadomą decyzję przy wyborze nowego komponentu.

Zalety:

• Większa sztywność ramy: Brak gwintu pozwala na szersze mufy suportowe, co z kolei umożliwia zastosowanie szerszych osi korb (np. 30 mm) oraz większych łożysk. To przekłada się na lepsze przeniesienie mocy i większą sztywność całego układu napędowego.
• Niższa masa: Mufa bez gwintu może być lżejsza, a większa średnica łożysk często oznacza mniejsze straty energii.
• Łatwiejsza produkcja ram: Ramy bez gwintu są prostsze i tańsze w produkcji, zwłaszcza w przypadku karbonu.
• Większe łożyska: W wielu standardach (np. BB30, PF30) zastosowanie większych łożysk może przekładać się na ich dłuższą żywotność i mniejsze opory toczenia.

Wady:

• Skrzypienie: To prawdopodobnie największa zmora użytkowników Press Fit. Wynika z niedokładności wykonania mufy ramy lub luźnego osadzenia misek/łożysk, co prowadzi do mikroruchów i generowania irytujących dźwięków.
• Trudniejszy montaż i demontaż: Wymiana suportu Press Fit wymaga specjalistycznych narzędzi, takich jak prasa do łożysk i wybijak. Bez nich prawidłowy montaż jest praktycznie niemożliwy i grozi uszkodzeniem ramy lub suportu.
• Wrażliwość na tolerancje: Suporty Press Fit są bardzo wrażliwe na precyzję wykonania mufy ramy. Nawet minimalne odchylenia od normy mogą prowadzić do problemów ze skrzypieniem lub przedwczesnym zużyciem łożysk.
• Mniejsza odporność na zabrudzenia: Niektóre standardy mogą być bardziej podatne na wnikanie wody i brudu, co skraca żywotność łożysk.

Smarowanie Suportów Press Fit – Klucz do Ciszy i Trwałości

Prawidłowe smarowanie suportu Press Fit jest absolutnie kluczowe dla jego bezproblemowej pracy i długowieczności, a także dla zminimalizowania ryzyka nieprzyjemnego skrzypienia. Niewłaściwy smar lub jego brak może prowadzić do szybkiego zużycia łożysk i korozji.

Smar rowerowy do łożysk to zazwyczaj połączenie bazowego oleju odpornego na utlenianie z zagęszczaczem. Dobrej jakości smar powinien zachowywać swoje właściwości zarówno w wysokich temperaturach letnich, jak i w mroźne zimowe dni. Popularne formuły oparte na syntetycznych polialfaolefinach z kompleksem litowo-wapniowym zapewniają wysoki punkt kroplenia (powyżej 240 stopni Celsjusza) i penetrację NLGI pomiędzy 1 a 2. To tworzy kompromis między łatwością aplikacji a odpornością na wyciskanie.

W przypadku jazdy enduro, gdzie czyszczenie jednośladu za pomocą myjki wysokociśnieniowej jest codziennością, coraz częściej stosuje się mieszanki wapniowo-sulfonianowe. Zagęszczacz tego typu wiąże wodę i zachowuje lepkość nawet po długiej jeździe w rzęsistym deszczu, co jest nieocenione w mokrych warunkach. Rowerzysta ceniący sobie leśne szlaki i szukający uniwersalności może sięgnąć po smar bentonitowy. Musi jednak liczyć się z tym, że gęsta pasta stanie się bardziej ospała podczas zimy, co może zwiększać opory toczenia.

Ponadto trzeba wziąć pod uwagę pakiet dodatków EP (Extreme Pressure). Dwusiarczek molibdenu (MoS2) gwarantuje awaryjny film smarny przy ekstremalnym nacisku, ale ciemny osad psuje estetykę łożysk z przezroczystymi osłonami. Fosforany cynku wygładzają bieżnie pod mikroskopem, lecz bywają agresywne dla uszczelek NBR. Wiele topowych preparatów zastępuje je nową generacją kompleksów boru, które zachowują właściwości przeciwzużyciowe, a jednocześnie pozostają neutralne dla elastomerów, co czyni je idealnym wyborem do delikatnych uszczelek łożyskowych.

Przy montażu suportu Press Fit, niezależnie od jego typu, należy zawsze nałożyć cienką, równomierną warstwę smaru na zewnętrzną powierzchnię misek (lub łożysk, jeśli wciskamy je bezpośrednio do ramy) oraz na wewnętrzną powierzchnię mufy suportowej. To nie tylko ułatwia montaż, ale przede wszystkim zapobiega skrzypieniu i chroni przed korozją. W przypadku standardów, gdzie łożyska są wciskane bezpośrednio w ramę (np. BB30), szczególnie ważne jest precyzyjne i obfite smarowanie, aby zapewnić płynne osadzenie i minimalizację tarcia.

Wymiana Suportu Press Fit – Krok po Kroku

Wymiana starego suportu rowerowego jest zadaniem, do którego należy podejść z dużą precyzją, aby uniknąć przykrych konsekwencji, takich jak uszkodzenie ramy. Choć każdy przypadek wkładu suportu może być nieco inny, proces wymiany suportu Press Fit ma swoje specyficzne wymagania.

Kiedy wymienić suport?

Pierwszymi symptomami sugerującymi, że suport należy wymienić, będą odgłosy dochodzące z okolic napędu rowerowego, które wcześniej nie pojawiały się w czasie jazdy. Zazwyczaj miłośnicy jednośladów opisują je jako skrzypienie lub stukanie przy pedałowaniu, szczególnie pod obciążeniem. Na to, że potrzebny będzie nowy wkład suportu, wskazywać może również pojawienie się tzw. luzów – jeśli chwytając za ramiona korby, wyczuwasz ruch na boki, oznacza to zużycie łożysk.

Potrzebne narzędzia:

Do wymiany suportu Press Fit niezbędne są specjalistyczne narzędzia. Nie próbuj wymiany bez nich, ponieważ ryzykujesz uszkodzenie ramy lub nowego suportu:

• Klucz imbusowy lub nasadowy: Do demontażu korby. Rozmiar zależy od modelu korby.
• Wybijak do łożysk suportu: Specjalne narzędzie do bezpiecznego wybicia starych łożysk lub misek z mufy. Musi być dopasowany do średnicy mufy.
• Prasa do montażu suportu: Niezbędna do precyzyjnego wprasowania nowych łożysk lub misek, zapewniająca równomierny nacisk i minimalizująca ryzyko uszkodzenia.
• Smar do gwintów/łożysk: Jak wspomniano wcześniej, do przygotowania mufy i misek.
• Czysta szmatka: Do dokładnego wyczyszczenia mufy.

W przypadku suportu Press Fit Skręcanego (np. Token Ninja), prasa nie zawsze jest wymagana, a do montażu i demontażu wystarczą odpowiednie klucze do suportów (często kompatybilne z kluczem do Shimano Hollowtech II BSA).

Proces wymiany:

1. Demontaż korby: Niezależnie od typu suportu, najpierw należy zdjąć mechanizm korbowy. W zależności od korby, może to wymagać klucza imbusowego, nasadowego lub specjalnego klucza do korb.
2. Wybicie starego suportu (dla standardowego Press Fit): Używając odpowiedniego wybijaka i młotka, delikatnie i równomiernie wybij stare miski lub łożyska z mufy. Należy zachować szczególną ostrożność, aby nie uszkodzić wewnętrznych ścianek mufy.
3. Czyszczenie mufy: Dokładnie wyczyść wnętrze mufy suportowej z wszelkich zabrudzeń i starych resztek smaru. Powierzchnia musi być idealnie gładka i czysta.
4. Smarowanie: Nałóż cienką, równomierną warstwę odpowiedniego smaru na wewnętrzną powierzchnię mufy oraz na zewnętrzne powierzchnie nowych misek lub łożysk.
5. Montaż nowego suportu:
   • Dla standardowego Press Fit: Ustaw miski lub łożyska w otworach mufy. Używając prasy do suportu, powoli i równomiernie wprasuj je, upewniając się, że wchodzą prosto i bez oporu. Nie używaj młotka do wbijania!
   • Dla Press Fit Skręcanego: Włóż miski do mufy i zacznij je skręcać za pomocą odpowiedniego klucza. Miski będą się do siebie zbliżać, wprasowując się w mufę i tworząc sztywne połączenie.
6. Montaż korby: Po zamontowaniu suportu, zamontuj korbę, postępując zgodnie z instrukcjami producenta korby.

Jeśli nie czujesz się na siłach, aby samodzielnie wykonać tę operację, warto skorzystać z usług profesjonalnego serwisu rowerowego. Koszt wymiany suportu w serwisie to zazwyczaj około 100-200 zł, w zależności od rodzaju ramy (aluminiowa czy karbonowa) i stopnia skomplikowania.

Podsumowanie

Suport rowerowy, a w szczególności typ Press Fit, to kluczowy element, który znacząco wpływa na jakość i komfort naszej jazdy. Choć jego różnorodność i specyfika montażu mogą początkowo wydawać się przytłaczające, zrozumienie poszczególnych standardów, zalet i wad, a także zasad prawidłowego smarowania i wymiany, pozwala na świadome podejście do tematu. Nowoczesne rozwiązania, takie jak Press Fit Skręcany, pokazują, że producenci aktywnie reagują na potrzeby użytkowników, dążąc do eliminacji problemów i poprawy doświadczeń z jazdy.

Pamiętaj, że właściwy dobór i regularny serwis suportu to inwestycja w płynność, efektywność i ciszę Twojego napędu. Nie pozwól, aby uciążliwe skrzypienie popsuło przyjemność z jazdy. Dbając o ten mały, ale niezwykle ważny komponent, masz szansę na zasadniczy upgrade swojego roweru, który można traktować na równi z wymianą kierownicy czy piast. Dobry suport rowerowy to już dla Ciebie nie sekret. Kieruj się rozsądkiem, wybieraj mądrze, a we wszelkich wątpliwościach zawsze możesz skorzystać z fachowej pomocy.

Często Zadawane Pytania (FAQ)

Co to jest suport Press Fit?

Suport Press Fit to rodzaj suportu rowerowego, którego miski lub łożyska są wciskane bezpośrednio w gładką, pozbawioną gwintu mufę suportową w ramie roweru, w przeciwieństwie do tradycyjnych suportów gwintowanych. Umożliwia to zastosowanie szerszych osi korb i większych łożysk, co wpływa na sztywność i masę.

Jakie są główne typy suportów Press Fit?

Do najpopularniejszych typów suportów Press Fit należą: BB30, PF30, BB86, BB92, BB386, BB392, a także standardy specyficzne dla Treka – BB90 i BB95. Różnią się one szerokością mufy, średnicą otworu w mufie oraz dedykowaną średnicą osi korby.

Dlaczego suport Press Fit skrzypi?

Skrzypienie suportu Press Fit najczęściej wynika z niedokładności tolerancji wykonania mufy ramy lub misek suportu, co prowadzi do mikroruchów między komponentami. Może być również spowodowane niewłaściwym smarowaniem, zanieczyszczeniami lub luźnym osadzeniem komponentów.

Jaki smar wybrać do suportu Press Fit?

Do suportów Press Fit zaleca się stosowanie wysokiej jakości smarów rowerowych do łożysk. Dobre są smary na bazie kompleksu litowo-wapniowego. W warunkach mokrych i błotnistych warto rozważyć smary wapniowo-sulfonianowe, które lepiej wiążą wodę. Ważne jest, aby smar był odpowiednio gęsty i odporny na wypłukiwanie oraz zawierał dodatki EP, np. nowej generacji kompleksy boru, neutralne dla uszczelek.

Czy mogę sam wymienić suport Press Fit?

Wymiana suportu Press Fit wymaga specjalistycznych narzędzi, takich jak prasa do montażu i wybijak do łożysk. Bez nich istnieje duże ryzyko uszkodzenia ramy lub nowego suportu. Jeśli nie posiadasz odpowiednich narzędzi i doświadczenia, zaleca się skorzystanie z usług profesjonalnego serwisu rowerowego. Wyjątkiem jest Press Fit Skręcany, który często można zamontować prostszymi narzędziami.

Czym różni się Press Fit od Press Fit Skręcanego?

Standardowy suport Press Fit składa się z dwóch niezależnych misek (lub łożysk) wciskanych w mufę, które nie są ze sobą połączone. Press Fit Skręcany (np. Token Ninja) to innowacyjne rozwiązanie, w którym miski są połączone gwintem wewnątrz mufy. Po włożeniu do mufy, miski są skręcane ze sobą, tworząc jednolitą, sztywną całość, co znacznie redukuje ryzyko skrzypienia i ułatwia montaż.
