W świecie spawania precyzja, jakość i efektywność są kluczowe. Każdy spawacz dąży do uzyskania idealnej spoiny, która jest nie tylko mocna i trwała, ale także estetyczna i wolna od wad. W dążeniu do tego celu, nowoczesne technologie i materiały odgrywają fundamentalną rolę. Jednym z takich innowacyjnych rozwiązań, które zyskało uznanie w branży, są podkładki ceramiczne do spawania. Choć mogą wydawać się niewielkim elementem, ich wpływ na końcową jakość spoiny jest nie do przecenienia. Ale czym dokładnie są te podkładki i dlaczego są tak ważne?

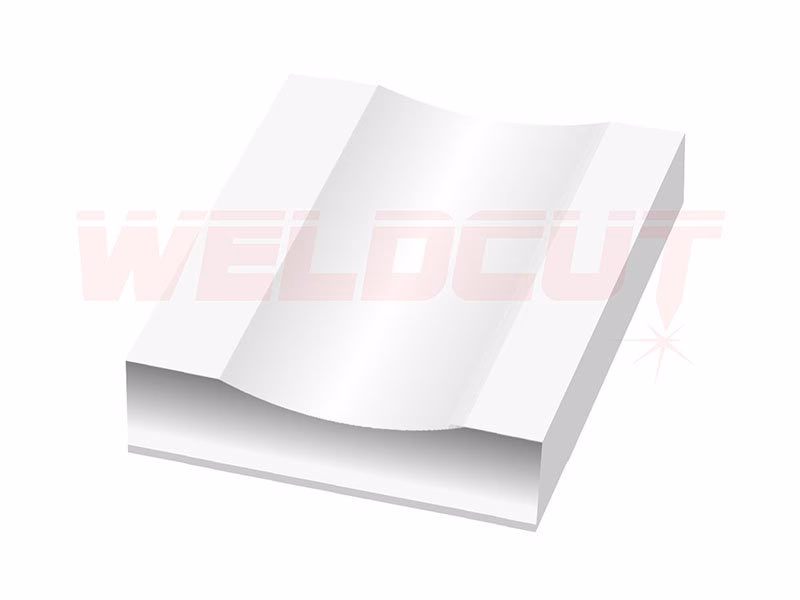

Podkładka ceramiczna do spawania to specjalistyczny element stosowany w procesach spawania, mający na celu wsparcie i ochronę spoiny od strony grani. Zasadniczo, są to produkty wykonane z uszczelnionej, wysoce odpornej na wysokie temperatury ceramiki. Ich unikalna kompozycja mineralna, zawierająca między innymi Al2O3 (tlenek glinu), SiO2 (dwutlenek krzemu), Fe2O3 (tlenek żelaza) i TiO2 (dwutlenek tytanu), nadaje im wyjątkowe właściwości, które są niezbędne w ekstremalnych warunkach panujących podczas spawania. Dzięki nim spawacze mogą osiągnąć znacznie lepsze rezultaty, minimalizując ryzyko powstawania defektów i optymalizując cały proces. Ich zastosowanie jest szczególnie korzystne w sytuacjach, gdzie dostęp do grani spoiny jest ograniczony lub niemożliwy, co czyni je niezastąpionym narzędziem w wielu gałęziach przemysłu.
Jak działają podkładki ceramiczne? Mechanizm ich wpływu na jakość spoiny
Kluczowa rola podkładek ceramicznych w spawaniu polega na ich zdolności do tworzenia optymalnych warunków dla formowania grani spoiny. Gdy temperatura łuku spawalniczego osiąga ekstremalnie wysokie wartości, materiał ceramiczny podkładki topi się. W wyniku tego procesu powstaje szklista żużel, który pełni kilka niezwykle ważnych funkcji. Po pierwsze, formuje on gładką i jednolitą powierzchnię grani spoiny, co jest kluczowe dla jej wytrzymałości i estetyki. Gładka grań minimalizuje koncentrację naprężeń i ułatwia późniejsze kontrole jakości.
Po drugie, i co równie ważne, szklista żużel działa jak bariera ochronna, szczelnie izolując stapiający się metal od dostępu powietrza atmosferycznego. Jest to niezwykle istotne, ponieważ tlen i azot zawarte w powietrzu mogą reagować z gorącym metalem, prowadząc do powstawania porowatości, pęknięć i innych defektów, które osłabiają spoinę. Dzięki temu uszczelnieniu, ryzyko zanieczyszczenia spoiny jest znacząco zredukowane, co przekłada się na jej wyższą jakość i integralność. Dodatkowo, podkładki ceramiczne są chemicznie obojętne w jeziorku spawalniczym, co oznacza, że nie wprowadzają do stopionego metalu żadnych niepożądanych zanieczyszczeń ani nie zmieniają jego składu chemicznego. Ta neutralność chemiczna jest gwarancją, że właściwości mechaniczne spoiny pozostaną zgodne z oczekiwaniami, a ryzyko wystąpienia wad metalurgicznych zostanie zminimalizowane. Ich zastosowanie często eliminuje potrzebę dodatkowego podpierania gazem ochronnym od strony grani, co upraszcza proces i obniża koszty.
Rodzaje podkładek ceramicznych: Dostępne formy i ich zastosowania
Podkładki ceramiczne do spawania są dostępne w różnych formach, co pozwala na ich elastyczne dopasowanie do specyficznych wymagań danego projektu spawalniczego. Dwa główne typy to:
-

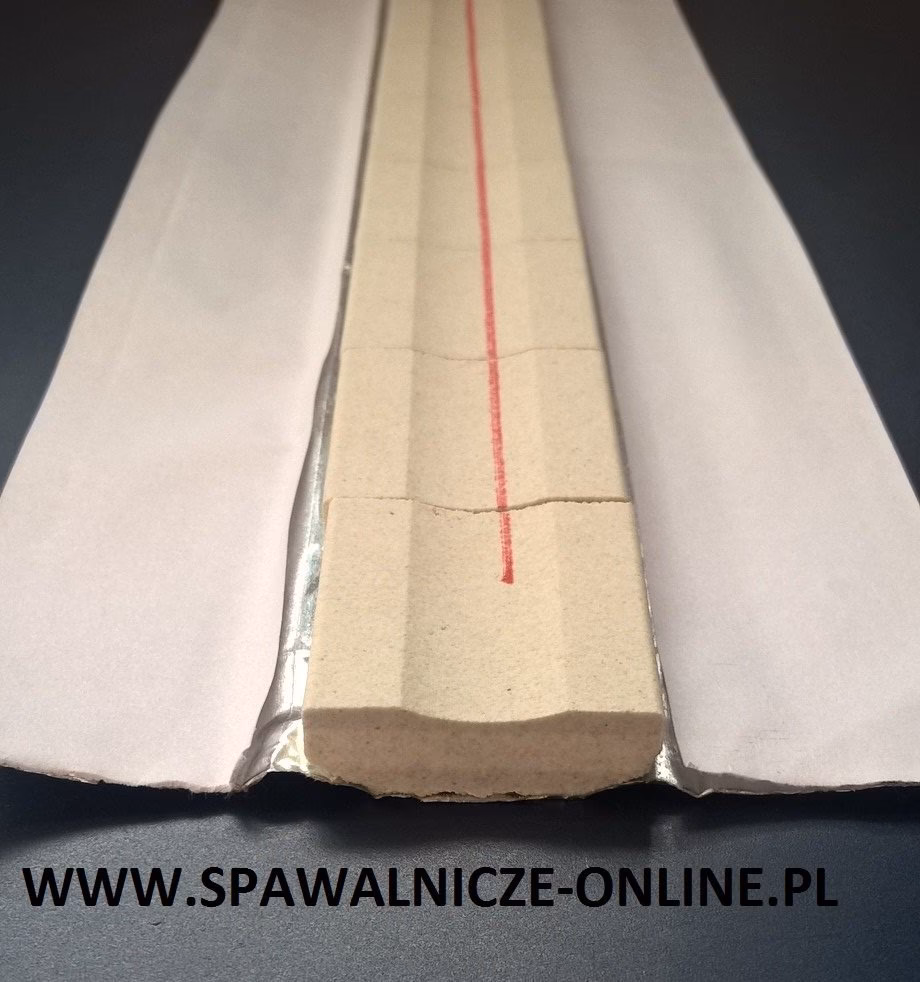

Bloki ceramiczne na elastycznej folii aluminiowej:
Ten typ podkładek występuje zazwyczaj w formie krótkich bloków ceramicznych, o długości około 2 cm każdy, które są ułożone na elastycznej folii aluminiowej. Folia ta wyposażona jest w krawędź samoprzylepną, co umożliwia łatwe i szybkie przymocowanie podkładki do spodu spoiny. Elastyczność folii aluminiowej sprawia, że ten rodzaj podkładek doskonale nadaje się do spawania elementów o nieregularnych kształtach lub zakrzywionych powierzchniach, takich jak rury czy zbiorniki. Łatwość aplikacji i możliwość precyzyjnego dopasowania do kształtu elementu sprawiają, że są one bardzo popularne w wielu zastosowaniach, gdzie liczy się szybkość i precyzja montażu.
-
Pojedyncze segmenty ceramiczne do mocowania w szynach metalowych:
Inna forma to dłuższe, pojedyncze segmenty ceramiczne, zazwyczaj o długości od 10 do 15 cm. Te segmenty są przeznaczone do umieszczania w specjalnych szynach metalowych, które następnie mocuje się do obrabianego przedmiotu za pomocą magnesów lub innych systemów mocujących. Ten typ podkładek jest często wybierany do prac wymagających większej stabilności i możliwości wielokrotnego użycia. Szyny metalowe zapewniają solidne podparcie dla segmentów ceramicznych, co jest szczególnie ważne przy spawaniu długich spoin lub w aplikacjach wymagających wysokiej precyzji. Możliwość mocowania za pomocą magnesów ułatwia szybkie pozycjonowanie i demontaż, co zwiększa efektywność pracy, zwłaszcza w produkcji seryjnej lub w miejscach, gdzie częsta zmiana pozycji jest konieczna. Niektóre systemy pozwalają na regulację odstępu, co jest dodatkową zaletą.
Wybór odpowiedniego typu podkładki zależy od geometrii spawanego elementu, wymaganego poziomu precyzji, a także od specyfiki procesu spawalniczego. Oba rozwiązania oferują jednak kluczową korzyść: zapewniają stabilne podparcie dla jeziorka spawalniczego i ochronę grani spoiny przed utlenianiem i zanieczyszczeniami.
Zalety stosowania podkładek ceramicznych: Dlaczego warto je wybrać?
Zastosowanie podkładek ceramicznych w procesie spawania niesie ze sobą szereg znaczących korzyści, które przekładają się na poprawę jakości spoin, skrócenie czasu pracy i obniżenie kosztów. Oto najważniejsze z nich:
- Wyższa jakość grani spoiny: Dzięki tworzeniu szklistego żużla, podkładki ceramiczne zapewniają gładką, jednolitą i wolną od wklęśnięć grań spoiny. Eliminuje to potrzebę późniejszego szlifowania lub obróbki mechanicznej grani, co jest czasochłonne i kosztowne. Gładka grań jest również mniej podatna na pęknięcia i korozję.
- Ochrona przed utlenianiem i porowatością: Uszczelnienie grani spoiny od dostępu powietrza atmosferycznego skutecznie zapobiega utlenianiu i powstawaniu porowatości w metalu spoiny. To kluczowe dla integralności i wytrzymałości spoiny, zwłaszcza w przypadku materiałów wrażliwych na tlen, takich jak stale nierdzewne czy aluminium.
- Eliminacja potrzeby podpierania gazem: W wielu przypadkach, zwłaszcza przy spawaniu stali nierdzewnych, tradycyjne metody wymagają podpierania grani spoiny gazem ochronnym (np. argonem). Podkładki ceramiczne często eliminują tę potrzebę, co znacząco obniża zużycie gazu i upraszcza logistykę, czyniąc proces bardziej ekonomicznym.
- Zwiększona wydajność: Dzięki braku konieczności szlifowania grani oraz uproszczeniu procesu przygotowania, całkowity czas spawania i obróbki pozyspawalniczej jest znacznie skrócony. To przekłada się na zwiększoną produktywność i szybsze realizowanie projektów.
- Wszechstronność zastosowań: Dostępność w różnych formach (bloki na folii, segmenty w szynach) sprawia, że podkładki ceramiczne mogą być stosowane do spawania różnorodnych kształtów i materiałów, w tym stali węglowych, nierdzewnych i stopowych. Są idealne zarówno do spawania ręcznego, jak i zmechanizowanego.
- Poprawa bezpieczeństwa pracy: Eliminacja szlifowania grani spoiny oznacza mniejsze narażenie spawaczy na pyły i hałas, co przyczynia się do poprawy warunków pracy.
- Kontrola grubości i kształtu spoiny: Podkładki ceramiczne pomagają w utrzymaniu stałej grubości i kształtu grani, co jest szczególnie ważne w spawaniu elementów wymagających wysokiej precyzji i powtarzalności.
Podsumowując, podkładki ceramiczne to inwestycja, która szybko się zwraca poprzez poprawę jakości spoin, redukcję kosztów i zwiększenie efektywności pracy. Są one cennym narzędziem w rękach każdego profesjonalnego spawacza dążącego do perfekcji.
Porównanie: Podkładki Ceramiczne vs. Tradycyjne Metody Podpierania Spoiny
Aby lepiej zrozumieć zalety podkładek ceramicznych, warto porównać je z tradycyjnymi metodami podpierania spoiny, takimi jak podpieranie gazem ochronnym (np. argonem) czy spawanie bez podparcia (z koniecznością późniejszej obróbki grani).
| Cecha | Podkładki Ceramiczne | Podpieranie Gazem Ochronnym (np. argonem) | Brak Podparcia (z obróbką) |
|---|---|---|---|
| Jakość Grani | Bardzo wysoka, gładka, jednolita | Wysoka, wymaga precyzyjnego ustawienia przepływu gazu | Niska, nieregularna, wymaga intensywnej obróbki |
| Ochrona przed Utlenianiem | Doskonała (żółużel szczelnie izoluje) | Bardzo dobra (gaz wypiera powietrze) | Brak (powstają wady takie jak porowatość) |
| Wymagane Urządzenia | Podkładki, proste mocowanie | Butle z gazem, reduktory, przewody, dysze | Brak specjalistycznych, ale wymagana obróbka |
| Koszty Materiałów | Koszt podkładek | Koszt gazu (ciągłe zużycie) | Koszt narzędzi do szlifowania, energii, robocizny |
| Złożoność Procesu | Uproszczony, brak skomplikowanych ustawień | Wymaga kontroli przepływu gazu i uszczelnienia | Wymaga precyzyjnego spawania i dodatkowego etapu obróbki |
| Czas Pracy | Krótszy (brak szlifowania, szybszy montaż) | Zależy od czasu spawania (ciągłe podawanie gazu) | Dłuższy (dodatkowy czas na obróbkę grani) |
| Możliwość Wielokrotnego Użycia | Niektóre typy (segmenty w szynach) | Gaz zużywa się, butle wymagają napełniania | Narzędzia zużywają się |
| Elastyczność Zastosowania | Wysoka (różne kształty, materiały) | Wysoka, ale wymaga szczelnego zamknięcia przestrzeni | Ograniczona dla wysokiej jakości spoin |
Jak widać z powyższej tabeli, podkładki ceramiczne oferują znaczące przewagi w wielu aspektach, szczególnie w kontekście jakości, efektywności i prostoty procesu. Choć początkowy koszt zakupu podkładek może być wyższy niż jednorazowe podparcie gazem, oszczędności wynikające z braku konieczności obróbki pozyspawalniczej i redukcji zużycia gazu często sprawiają, że są one rozwiązaniem bardziej opłacalnym w dłuższej perspektywie.
Najczęstsze pytania dotyczące podkładek ceramicznych do spawania
Poniżej przedstawiamy odpowiedzi na najczęściej zadawane pytania dotyczące podkładek ceramicznych do spawania, aby rozwiać wszelkie wątpliwości i ułatwić ich stosowanie.
Dlaczego powinienem używać podkładki ceramicznej do spawania?
Podkładki ceramiczne poprawiają jakość grani spoiny, czyniąc ją gładką i wolną od wad, eliminują potrzebę szlifowania grani, zapobiegają utlenianiu i porowatości, a także często pozwalają na rezygnację z podpierania gazem ochronnym. Skracają czas pracy i obniżają ogólne koszty spawania.
Z jakich materiałów są wykonane podkładki ceramiczne?
Są wykonane z uszczelnionej, wysokotemperaturowej ceramiki, która jest mieszaniną różnych minerałów, takich jak tlenek glinu (Al2O3), dwutlenek krzemu (SiO2), tlenek żelaza (Fe2O3) i dwutlenek tytanu (TiO2). Ta kompozycja zapewnia ich odporność na ekstremalne temperatury i neutralność chemiczną.
Czy podkładki ceramiczne są wielokrotnego użytku?
Zależy to od typu. Bloki ceramiczne na elastycznej folii aluminiowej z krawędzią samoprzylepną są zazwyczaj jednorazowego użytku. Natomiast pojedyncze segmenty ceramiczne, umieszczane w metalowych szynach mocowanych za pomocą magnesów, mogą być wielokrotnie używane, co czyni je bardziej ekonomicznym wyborem w niektórych zastosowaniach.
Jak podkładki ceramiczne zapobiegają dostawaniu się powietrza do spoiny?
Podczas spawania, materiał ceramiczny topi się, tworząc szklisty żużel. Ten żużel szczelnie pokrywa i izoluje grani spoiny od otaczającego powietrza, skutecznie blokując dostęp tlenu i azotu, które mogłyby doprowadzić do utleniania i powstawania porowatości w spoinie.
Czy podkładki ceramiczne mogą być używane do spawania wszystkich rodzajów materiałów?
Tak, podkładki ceramiczne są wszechstronne i mogą być stosowane do spawania różnych materiałów, w tym stali węglowych, stali nierdzewnych, stopów aluminium i innych stopów. Ich neutralność chemiczna sprawia, że są bezpieczne dla większości metali, nie wpływając na ich skład chemiczny ani właściwości mechaniczne.
Czy podkładki ceramiczne są trudne w montażu?
Nie, są stosunkowo łatwe w montażu. Typy samoprzylepne są po prostu przyklejane do powierzchni, natomiast segmenty w szynach są umieszczane w specjalnych uchwytach, które następnie mocuje się do elementu za pomocą magnesów lub zacisków. Ich aplikacja jest zazwyczaj szybka i intuicyjna.
Czy stosowanie podkładek ceramicznych wpływa na prędkość spawania?
Bezpośrednio nie wpływają na prędkość spawania, ale znacząco skracają całkowity czas realizacji projektu. Dzieje się tak dlatego, że eliminują potrzebę późniejszej obróbki grani spoiny (szlifowania, czyszczenia), co jest często bardzo czasochłonnym etapem. Dzięki temu, ogólna wydajność pracy jest znacznie wyższa.
Podsumowując, podkładki ceramiczne do spawania to innowacyjne i skuteczne narzędzie, które rewolucjonizuje proces spawania, zapewniając wyższą jakość spoin, oszczędność czasu i redukcję kosztów. Ich rosnąca popularność w przemyśle spawalniczym jest świadectwem ich niezaprzeczalnych zalet i efektywności.
