Płytki PCB: Tworzenie i Wytrawianie Krok po Kroku

W dzisiejszym świecie, gdzie elektronika otacza nas na każdym kroku, od smartfonów po zaawansowane systemy sterowania, sercem niemal każdego urządzenia jest płytka drukowana, powszechnie znana jako PCB (Printed Circuit Board). To na niej spoczywa odpowiedzialność za połączenie wszystkich komponentów elektronicznych w spójną i funkcjonalną całość. Ale czym dokładnie jest ta niepozorna płytka i jak powstaje? Czy można ją wykonać samodzielnie? Ten artykuł zabierze Cię w podróż po świecie PCB, od podstawowych definicji, przez proces produkcyjny, aż po szczegółowy poradnik, jak własnoręcznie wytrawić profesjonalną płytkę w domowym zaciszu. Przygotuj się na dawkę wiedzy, która nie tylko rozwieje Twoje wątpliwości, ale także otworzy drzwi do fascynującego świata samodzielnej elektroniki.

Co to jest Płytka PCB i dlaczego jest tak ważna?

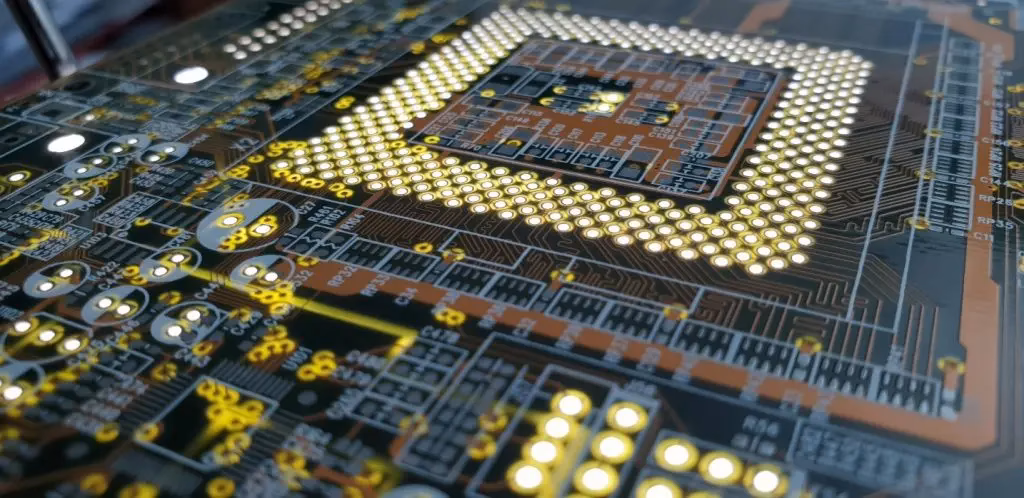

Płytka PCB, czyli Printed Circuit Board, to fundamentalny element większości współczesnych urządzeń elektronicznych. Można ją porównać do szkieletu, na którym montowane są wszystkie „narządy” – rezystory, kondensatory, układy scalone i inne komponenty. Jej głównym zadaniem jest zapewnienie fizycznego wsparcia dla tych elementów oraz stworzenie precyzyjnej sieci połączeń elektrycznych, które umożliwiają przepływ prądu i komunikację między nimi. Bez płytki PCB, skomplikowane układy elektroniczne byłyby plątaniną przewodów, trudną do zarządzania, podatną na błędy i awarie. Dzięki niej, obwody są zwarte, niezawodne i powtarzalne, co jest kluczowe w masowej produkcji.

Płytki PCB są tworzone z większych arkuszy izolacyjnego materiału, które są obrabiane mechanicznie w celu uzyskania odpowiedniego kształtu i grubości. Następnie są one pokrywane cienką warstwą miedzi, która posłuży jako materiał przewodzący. To właśnie na tej miedzi, w kolejnych etapach, zostaną wyrysowane ścieżki, które będą pełnić funkcję przewodów elektrycznych. Cały proces jest niezwykle precyzyjny i wymaga zastosowania zaawansowanych technik, aby zapewnić niezawodność i funkcjonalność gotowego produktu.

Z czego składa się Płytka PCB? Struktura i Materiały

Zrozumienie budowy płytki PCB jest kluczowe do docenienia jej roli w elektronice. Płytka PCB składa się z kilku warstw, które współpracują ze sobą, tworząc stabilny i przewodzący podłoże dla komponentów. Podstawowe elementy to:

• Materiał Izolacyjny (Podłoże): Jest to serce płytki, materiał nieprzewodzący, który zapewnia separację elektryczną między różnymi częściami obwodu. Najczęściej spotykanym materiałem jest laminat szklano-epoksydowy, znany jako FR-4, choć istnieją też inne, w zależności od zastosowania (np. dla wysokich częstotliwości). Jego główną funkcją jest zapewnienie mechanicznej stabilności i izolacji elektrycznej.
• Warstwa Miedzi: Na powierzchni materiału izolacyjnego, z jednej lub obu stron, znajduje się cienka warstwa przewodzącej miedzi. To właśnie z niej, poprzez proces wytrawiania, tworzone są ścieżki elektryczne. Grubość tej warstwy może się różnić w zależności od wymagań prądowych obwodu.
• Ścieżki Miedziane: Są to faktyczne "przewody" na płytce. Po procesie trawienia, pozostała miedź tworzy sieć połączonych ścieżek, które przewodzą prąd i sygnały między komponentami. Ich szerokość i rozkład są precyzyjnie zaprojektowane, aby spełniać wymagania elektryczne i przestrzenne układu.
• Pola Lutownicze (Pady): Są to specjalnie przygotowane obszary miedzi, zazwyczaj okrągłe lub owalne, do których lutuje się nóżki komponentów elektronicznych. Zapewniają one solidne połączenie elektryczne i mechaniczne.
• Maska Lutownicza (Solder Mask): Jest to cienka warstwa polimeru, zazwyczaj zielona, która pokrywa większość powierzchni płytki, z wyjątkiem pól lutowniczych. Jej głównym zadaniem jest ochrona ścieżek miedzianych przed utlenianiem, zwarciami oraz przypadkowym lutowaniem w niepożądanych miejscach podczas montażu. Zapewnia również dodatkową izolację.
• Opis Elementów (Silkscreen): Jest to warstwa nadruku (zazwyczaj białego) na masce lutowniczej, zawierająca oznaczenia komponentów, wartości, polaryzacje i inne informacje pomocne przy montażu i diagnostyce. Choć nie jest elementem elektrycznym, znacznie ułatwia pracę z płytką.

Wszystkie te warstwy są starannie łączone w procesie produkcyjnym, tworząc trwałą i funkcjonalną płytkę, gotową do montażu elementów elektronicznych.

Proces Produkcji Płytek PCB – Od Projektu do Realizacji

Produkcja płytki PCB to złożony proces, który wymaga precyzji na każdym etapie. Chociaż istnieją różne warianty i technologie (np. dla płytek wielowarstwowych), podstawowe etapy są podobne:

1. Projektowanie: Wszystko zaczyna się od projektu elektronicznego układu, który jest następnie przekształcany w układ ścieżek na płytce PCB za pomocą specjalistycznego oprogramowania (CAD).
2. Przygotowanie Podłoża i Miedziowanie: Izolacyjny materiał bazowy jest cięty na odpowiedni rozmiar i grubość, a następnie pokrywany warstwą miedzi, jeśli nie jest już miedziowany (tzw. laminat miedziowany).
3. Naniesienie Wzoru Ścieżek (Rezyst): Na warstwę miedzi nanosi się specjalną powłokę (tzw. rezyst – substancję odporną na działanie wytrawiacza) w miejscach, gdzie mają pozostać ścieżki miedziane. Może to być wykonane metodą sitodruku, fotolitografii lub, w przypadku domowych metod, termotransferu tonera.
4. Wytrawianie: Jest to kluczowy etap, w którym płytka zanurzana jest w roztworze trawiącym. Roztwór ten chemicznie usuwa nieosłoniętą miedź, pozostawiając jedynie te fragmenty, które zostały zabezpieczone rezystem. W ten sposób powstaje sieć przewodzących ścieżek. Proces ten jest niezwykle istotny dla jakości i funkcjonalności płytki.
5. Usuwanie Rezystu: Po wytrawieniu, pozostały rezyst jest usuwany za pomocą odpowiednich rozpuszczalników, odsłaniając czyste, miedziane ścieżki.
6. Przygotowanie Pól Lutowniczych: Pola lutownicze są często pokrywane cienką warstwą cyny, niklu lub złota, aby ułatwić lutowanie komponentów i zapobiec utlenianiu miedzi.
7. Naniesienie Maski Lutowniczej: Następnie nanoszona jest maska lutownicza, która chroni ścieżki i zapobiega zwarciom podczas lutowania.
8. Nadruk Opisu Elementów (Silkscreen): Na koniec, na maskę lutowniczą nanosi się biały nadruk z oznaczeniami komponentów.
9. Cięcie i Testowanie: Gotowe płytki są cięte na docelowe rozmiary i poddawane testom elektrycznym, aby upewnić się, że wszystkie połączenia są prawidłowe.

Jak widać, jest to proces wymagający specjalistycznego sprzętu w warunkach przemysłowych. Jednakże, podstawowe etapy, a zwłaszcza wytrawianie, można z powodzeniem przeprowadzić samodzielnie w domu, co jest przedmiotem dalszej części tego artykułu.

Samodzielne Wytrawianie Płytek PCB: Poradnik Krok po Kroku

Wykonywanie płytek PCB na własną rękę to satysfakcjonujące doświadczenie, które pozwala na realizację własnych projektów bez ponoszenia wysokich kosztów zewnętrznych firm. Jest to szczególnie opłacalne w przypadku prototypów czy małych serii. Poniżej przedstawiamy sprawdzoną metodę termotransferową, która jest stosunkowo prosta i daje bardzo dobre rezultaty.

Dlaczego Warto Wytrawiać PCB Samodzielnie?

Wielu hobbystów i elektroników amatorów zadaje sobie pytanie, czy warto poświęcać czas na samodzielne wytrawianie płytek. Odpowiedź brzmi: zdecydowanie tak! Po pierwsze, jest to znaczna oszczędność pieniędzy. Często koszt zlecenia wykonania jednej płytki specjalistycznemu zakładowi może przewyższać cenę wszystkich pozostałych komponentów układu. Po drugie, samodzielne wykonanie daje ogromną satysfakcję i poczucie pełnej kontroli nad projektem. Po trzecie, jest to doskonała okazja do zdobycia praktycznych umiejętności w dziedzinie elektroniki i procesów produkcyjnych. Poza tym, nie jest to specjalnie trudne zadanie, a po osiągnięciu pewnej wprawy, Twoje płytki będą wyglądać naprawdę profesjonalnie.

Niezbędne Materiały i Narzędzia

Zanim zaczniemy, upewnij się, że masz wszystkie potrzebne elementy:

• Płytka laminatu miedziowanego (np. FR-4 jednostronny lub dwustronny)
• Projekt ścieżek wydrukowany na drukarce laserowej (na papierze kredowym, błyszczącym lub specjalnym papierze transferowym)
• Żelazko (z funkcją wysokiej temperatury)
• Nożyczki lub gilotyna do cięcia papieru
• Taśma klejąca
• Naczynie do trawienia (np. plastikowa wanienka)
• Nadsiarczan sodu (B327) – jako wytrawiacz
• Letnia woda
• Płyn do naczyń
• Rozpuszczalnik (np. aceton lub denaturat) do czyszczenia płytki
• Wiertarka i wiertła do PCB (do nawiercania otworów)
• Środek do czyszczenia miedzi (opcjonalnie, ale zalecane)
• Rękawiczki ochronne i okulary (dla bezpieczeństwa podczas trawienia)

Krok 1: Przygotowanie Obrazu Ścieżek – Precyzja to Podstawa

Całość zaczniemy od przygotowania cyfrowego obrazu ścieżek. Gotowy projekt możesz znaleźć w wielu czasopismach dla elektroników, na stronach internetowych poświęconych DIY elektronice, lub stworzyć go samodzielnie w programach CAD (np. KiCad, Eagle). Niezależnie od źródła, projekt ten musimy wydrukować w proporcjach 1:1. Jest to absolutnie kluczowe, aby rozmiary elementów i rozstawy ścieżek były zgodne z rzeczywistością.

Bardzo istotny jest rodzaj zastosowanego papieru. Im bardziej błyszczący papier, tym lepszy będzie efekt transferu tonera. Papier kredowy (np. z magazynów, ulotek reklamowych) sprawdza się doskonale. Co ciekawe, do tego celu można użyć również kartek z kolorowych czasopism. Możesz też zakupić specjalny papier transferowy w sklepach elektronicznych, który jest zaprojektowany specjalnie do tego celu i często daje najlepsze rezultaty.

Druga ważna sprawa to technika wydruku. Obraz ścieżek drukujemy koniecznie na drukarce laserowej. Toner z drukarki laserowej jest kluczowy, ponieważ to on, pod wpływem ciepła, przeniesie się na miedź i będzie pełnił rolę rezystu. Jeśli nie dysponujesz takim sprzętem w domu, udaj się do punktu ksero. Koniecznie zaznacz, aby wydruk był realizowany bez opcji oszczędzania tonera (chcemy, aby toner był jak najgrubszy) oraz bez skalowania (aby zachować proporcje 1:1).

Krok 2: Transfer Tonera na Laminat – Magia Ciepła

Po wydrukowaniu projektu, musimy go przenieść na laminat. Płytkę miedziowaną należy solidnie oczyścić – wszelkie zabrudzenia, tłuszcz czy utleniona miedź mogą zakłócić transfer tonera. Możesz użyć drobnego papieru ściernego (np. 1000-2000), a następnie odtłuścić powierzchnię alkoholem izopropylowym. Im czystsza powierzchnia, tym lepsza przyczepność tonera.

Przygotowany wydruk dociskamy stroną z tonerem do solidnie oczyszczonej i płytki pokrytej warstwą miedzi. Arkusz z wydrukiem dobrze jest przyciąć z niewielkim zapasem – wystający poza płytkę papier zaginamy na drugą stronę i przyklejamy do płytki taśmą klejącą. Dzięki temu papier nie będzie się przesuwał podczas prasowania. Teraz bierzemy się za prasowanie. Ustaw żelazko na najwyższą możliwą temperaturę (bez pary!). Przez około 5 minut, powoli i metodycznie prasuj laminat od strony ścieżek. Staraj się wywierać równomierny nacisk na całą powierzchnię, szczególnie na krawędzie i cienkie ścieżki. Ciepło żelazka sprawi, że toner zmięknie i przyklei się do miedzi. Po zakończeniu prasowania, pozostaw płytkę do ostygnięcia. Nie próbuj odrywać papieru, gdy jest jeszcze gorący! Ścieżki powinny przenieść się z papieru na płytkę, tworząc wyraźny wzór.

Krok 3: Usuwanie Papieru – Delikatność Przede Wszystkim

Kiedy płytka całkowicie ostygnie, pozostaje nam pozbyć się papieru z laminatu. W tym celu zanurz płytkę w letniej wodzie z odrobiną płynu do naczyń. Płyn do naczyń pomoże zmiękczyć papier i oddzielić go od tonera. Pozostaw płytkę w wodzie na kilkanaście minut, aż papier będzie całkowicie nasiąknięty i miękki. Po kilku minutach powinieneś bez problemu zacząć delikatnie odrywać zmiękczony papier. Ważne: nie używaj w tym celu ostrych narzędzi ani nie szoruj! Papier staraj się odrywać z wyczuciem, warstwa po warstwie, aż zostanie tylko toner na miedzi. Jeśli jakieś fragmenty papieru pozostaną, możesz je delikatnie zrolować palcem. Upewnij się, że wszystkie ścieżki są czyste i wyraźne. Ewentualne przerwania lub niedoskonałości ścieżek można poprawić cienkim markerem permanentnym.

Krok 4: Trawienie Płytki – Odsłanianie Ścieżek

To jest kluczowa faza, w której niepożądana miedź zostanie usunięta, a nasze ścieżki staną się widoczne. Do wytrawiania płytek używamy już wspomnianego nadsiarczanu sodu (popularnie znanego jako B327). Jest to substancja bezpieczniejsza i bardziej ekologiczna niż tradycyjny chlorek żelaza, a do tego efektywniejsza. Roztwór B327 najlepiej działa w temperaturze około 40°C. Możesz podgrzać roztwór, wkładając butelkę z nim do gorącej miski z wodą (kąpiel wodna) lub podgrzewając naczynie z roztworem w inny bezpieczny sposób. Ważne, aby temperatura była stabilna, ponieważ przyspiesza to proces trawienia.

Gdy roztwór ma odpowiednią temperaturę, zanurz naszą płytkę w wanience z wytrawiaczem. Delikatnie kołysz naczyniem lub użyj pompki akwariowej z kamieniem napowietrzającym, aby zapewnić cyrkulację roztworu – to przyspieszy trawienie i zapewni równomierny efekt. Czekaj kilkadziesiąt minut, aż nieosłonięte powierzchnie miedziane wytrawią się doszczętnie. Obserwuj proces uważnie; miedź powinna stopniowo znikać, pozostawiając jedynie zabezpieczone tonerem ścieżki. Gdy cała zbędna miedź zniknie, natychmiast wyjmij płytkę z roztworu i opłucz ją pod bieżącą wodą.

Uwaga: Zawsze używaj rękawiczek ochronnych i okularów podczas pracy z wytrawiaczem. Pracuj w dobrze wentylowanym pomieszczeniu.

Krok 5: Czyszczenie i Finałowe Przygotowanie

Na końcu, po wytrawieniu i opłukaniu, należy usunąć toner, który chronił ścieżki podczas trawienia. Możesz to zrobić za pomocą rozpuszczalnika, takiego jak aceton, denaturat lub specjalny środek do usuwania tonera. Delikatnie przetrzyj płytkę szmatką nasączoną rozpuszczalnikiem, aż toner całkowicie zniknie. Twoja płytka jest gotowa!

Teraz pozostaje już tylko nawiercić otwory wiertarką (używając odpowiednich wierteł do PCB) i wlutowywać elementy elektroniczne. Pamiętaj, aby nawiercać otwory prostopadle do powierzchni płytki, aby ułatwić montaż komponentów. Czysta, profesjonalnie wyglądająca płytka PCB to podstawa każdego udanego projektu elektronicznego.

Porównanie Metod Tworzenia Płytek PCB

Na przestrzeni lat metody tworzenia płytek PCB ewoluowały. Poniższa tabela przedstawia porównanie niektórych z nich, zwłaszcza w kontekście domowego wytrawiania:

Aspekt	Dawne Metody (np. lakier do paznokci, chlorek żelaza)	Współczesna Metoda Termotransferowa (papier kredowy + drukarka laserowa + B327)
Nanoszenie wzoru	Odręczne rysowanie lakierem do paznokci lub markerami.	Precyzyjny transfer tonera z wydruku laserowego.
Precyzja ścieżek	Trudna do uzyskania, niska precyzja, grube ścieżki.	Wysoka precyzja, możliwość uzyskania cienkich ścieżek i małych padów.
Wytrawiacz	Roztwór chlorku żelaza (FeCl3).	Nadsiarczan sodu (B327).
Łatwość użycia wytrawiacza	Często brudzący, trudny do usunięcia, wymaga podgrzewania.	Czysty, łatwy do przygotowania, efektywny w niższych temperaturach.
Powtarzalność	Niska, każdy egzemplarz różnił się od poprzedniego.	Wysoka, możliwość wykonania wielu identycznych płytek.
Czas wykonania	Długi czas nanoszenia wzoru, czasami długie trawienie.	Szybki transfer tonera, stosunkowo szybkie trawienie.

Najczęściej Zadawane Pytania (FAQ)

Czy mogę użyć drukarki atramentowej do wydruku projektu?

Nie, metoda termotransferowa wymaga użycia drukarki laserowej. Tylko toner z drukarki laserowej topi się i przenosi na miedź, tworząc warstwę odporną na wytrawiacz. Atrament z drukarek atramentowych nie ma takich właściwości.

Jak długo trwa proces trawienia płytki?

Czas trawienia zależy od wielu czynników: temperatury roztworu (im cieplej, tym szybciej, optymalnie około 40°C), stężenia wytrawiacza, grubości warstwy miedzi oraz wielkości i złożoności płytki. Zazwyczaj trwa to od kilkunastu do kilkudziesięciu minut. Ważne jest, aby obserwować proces i wyjąć płytkę, gdy tylko cała zbędna miedź zostanie usunięta.

Jaki rodzaj papieru jest najlepszy do transferu tonera?

Najlepsze efekty uzyskuje się na papierze o wysokim połysku, takim jak papier kredowy (np. strony z magazynów, ulotek reklamowych) lub specjalistyczny papier transferowy dostępny w sklepach elektronicznych. Im gładsza i bardziej błyszcząca powierzchnia papieru, tym lepiej toner odchodzi od papieru i przylega do miedzi.

Czy chlorek żelaza jest nadal używany jako wytrawiacz?

Chlorek żelaza (FeCl3) był kiedyś bardzo popularnym wytrawiaczem, jednak obecnie jest wypierany przez nadsiarczan sodu (B327). B327 jest czystszy w użyciu, nie brudzi tak mocno, jest bardziej stabilny i bezpieczniejszy dla środowiska (choć nadal wymaga ostrożności). Chlorek żelaza jest nadal dostępny, ale jego użycie jest mniej komfortowe.

Co zrobić, jeśli ścieżki nie przeniosły się prawidłowo na płytkę?

Jeśli po ostygnięciu i usunięciu papieru zauważysz, że niektóre ścieżki są niekompletne lub w ogóle się nie przeniosły, możesz spróbować kilku rzeczy. Po pierwsze, upewnij się, że płytka była idealnie czysta przed transferem. Po drugie, spróbuj ponownie podgrzać płytkę żelazkiem w miejscu niedoskonałości, przykładając większy nacisk. Jeśli to nie pomoże, czasami można delikatnie poprawić brakujące fragmenty cienkim markerem permanentnym odpornym na trawienie. W przypadku poważniejszych problemów, najlepiej jest oczyścić płytkę z tonera rozpuszczalnikiem i zacząć proces od nowa, zwracając uwagę na temperaturę żelazka, nacisk i czystość powierzchni.

Mam nadzieję, że ten obszerny przewodnik dostarczył Ci wszystkich niezbędnych informacji na temat płytek PCB i zainspirował Cię do podjęcia wyzwania samodzielnego ich wytrawiania. To fascynujące hobby, które pozwala na głębsze zrozumienie elektroniki i daje ogromną satysfakcję z każdego ukończonego projektu. Powodzenia w Twoich elektronicznych przedsięwzięciach!
