Płytki do toczenia: Przewodnik po wyborze i zastosowaniu

W dzisiejszej, dynamicznie rozwijającej się produkcji przemysłowej, precyzja i efektywność obróbki metali odgrywają kluczową rolę. Jednym z fundamentalnych elementów, który decyduje o sukcesie w tych procesach, są odpowiednio dobrane płytki skrawające. Stanowią one serce operacji takich jak frezowanie, wiercenie, a przede wszystkim toczenie – proces, w którym obrabiany przedmiot obraca się, a narzędzie skrawające usuwa materiał, nadając mu pożądany kształt. Wybór właściwej płytki to nie tylko kwestia techniczna, ale strategiczna decyzja, która wpływa na jakość produktu końcowego, żywotność narzędzi i ogólną ekonomię produkcji. W niniejszym artykule zagłębimy się w świat płytek skrawających, ze szczególnym uwzględnieniem ich zastosowania w toczeniu, aby pomóc Państwu dokonać optymalnego wyboru.

Dlaczego płytki skrawające są tak ważne w toczeniu?

Płytki skrawające to wymienne, precyzyjnie wykonane elementy robocze narzędzia, które dzięki swojej zaawansowanej konstrukcji i właściwościom materiałowym są w stanie efektywnie pracować na szerokiej gamie materiałów – od miękkich stopów aluminium po ultrakwarde stale hartowane. Ich kluczowe znaczenie wynika z kilku aspektów:

• Ekonomia i elastyczność: Płytki są elementem wymiennym. Po zużyciu ostrza nie ma potrzeby wymiany całego narzędzia, co znacząco obniża koszty eksploatacji i przestojów maszyn. Możliwość szybkiej wymiany pozwala również na błyskawiczne dostosowanie narzędzia do różnych zadań i materiałów.
• Wydajność obróbki: Dobrze dobrana płytka, z odpowiednią geometrią i gatunkiem, pozwala na pracę z optymalnymi parametrami skrawania (prędkość, posuw, głębokość skrawania), co przekłada się na krótsze czasy obróbki i zwiększoną produktywność.
• Jakość powierzchni: Właściwy dobór płytki ma bezpośredni wpływ na uzyskiwaną jakość powierzchni obrabianego elementu, co jest szczególnie istotne w przypadku części wymagających wysokiej precyzji i estetyki.
• Uniwersalność: Dostępność niezliczonych wariantów płytek pozwala na efektywną obróbkę praktycznie każdego materiału i realizację różnorodnych operacji tokarskich, od zgrubnego usuwania naddatku po precyzyjne wykańczanie.

Rodzaje płytek skrawających i ich zastosowanie w toczeniu

Rynek oferuje ogromną różnorodność płytek skrawających, które różnią się materiałem bazowym, powłokami, kształtem, geometrią ostrza oraz przeznaczeniem. Poniżej przedstawiamy najpopularniejsze typy, wraz z ich charakterystyką i typowymi zastosowaniami w procesach tokarskich:

Płytki węglikowe (z węglików spiekanych)

To absolutny standard w obróbce skrawaniem. Płytki węglikowe, wykonane z węglika spiekanego (kompozytu węglika wolframu i spoiwa, najczęściej kobaltu), charakteryzują się bardzo dużą twardością, odpornością na ścieranie oraz wytrzymałością na wysokie temperatury. Są niezastąpione w obróbce szerokiej gamy materiałów:

• Zastosowanie w toczeniu: Idealne do toczenia stali (od miękkich po średnio twarde), żeliwa, stopów metali kolorowych, a także niektórych tworzyw sztucznych i materiałów kompozytowych. Są uniwersalnym wyborem zarówno do toczenia zgrubnego, jak i wykańczającego.
• Zalety: Wysoka uniwersalność, dobra odporność na pękanie, możliwość stosowania różnorodnych powłok (np. TiN, TiCN, AlTiN) zwiększających żywotność i wydajność, szeroki wybór geometrii ostrza do różnych zastosowań.
• Wady: Mniejsza odporność na bardzo wysokie temperatury i ekstremalne ścieranie w porównaniu do materiałów ceramicznych czy CBN.

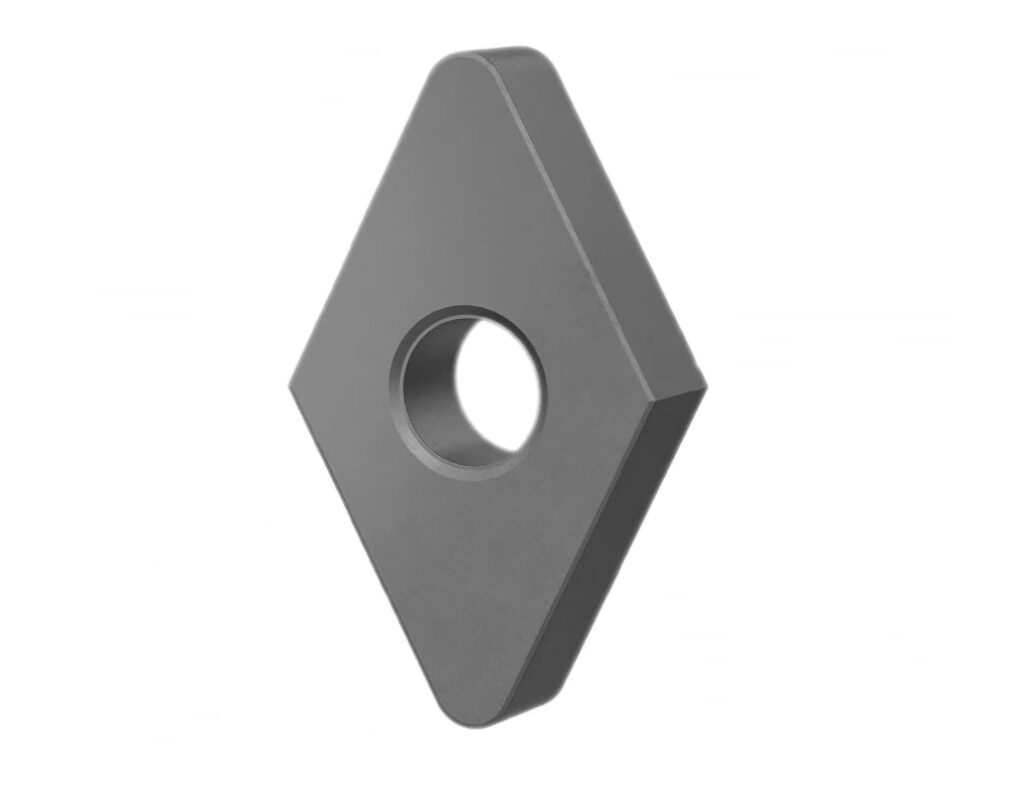

Płytki ceramiczne

Płytki te, wykonane z tlenków glinu (Al₂O₃) lub azotku krzemu (Si₃N₄), są przeznaczone do pracy w ekstremalnych warunkach, zwłaszcza w bardzo wysokich temperaturach generowanych podczas obróbki twardych i trudnoobrabialnych materiałów. Ich główną cechą jest chemiczna stabilność i odporność na ciepło.

• Zastosowanie w toczeniu: Doskonałe do toczenia żeliwa hartowanego, stali nierdzewnej, stali utwardzanych powierzchniowo, stopów tytanu oraz niektórych superstopy. Pozwalają na obróbkę z bardzo dużymi prędkościami skrawania.
• Zalety: Niezwykła odporność na wysoką temperaturę i zużycie adhezyjne, co pozwala na obróbkę z dużymi prędkościami i posuwami, szczególnie w przypadku obróbki na sucho.
• Wady: Kruchość, niska odporność na obciążenia udarowe i termiczne szoki. Wymagają bardzo stabilnej i sztywnej maszyny oraz obróbki bez wibracji.

Płytki CBN (azotek boru)

Azotek boru (Cubic Boron Nitride) to materiał o twardości zbliżonej do diamentu, ale o znacznie większej odporności termicznej i chemicznej na żelazo. Płytki CBN są jednymi z najtwardszych i najbardziej zaawansowanych narzędzi skrawających.

• Zastosowanie w toczeniu: Stosowane głównie do obróbki stali hartowanej (o twardości powyżej 45-50 HRC), żeliwa hartowanego, a także superstopy i stopy niklu, które są powszechne w przemyśle lotniczym i energetycznym. Idealne do toczenia wykańczającego, gdzie wymagana jest bardzo wysoka precyzja i jakość powierzchni.
• Zalety: Ekstremalna twardość i odporność na ścieranie, wysoka stabilność termiczna, co pozwala na obróbkę z bardzo dużymi prędkościami i wydłużoną żywotnością narzędzia, często bez użycia chłodziwa.
• Wady: Wysoka cena, kruchość, co wymaga stabilnych warunków obróbki. Nie nadają się do obróbki stali miękkich, aluminium czy miedzi, ponieważ azotek boru reaguje z tymi materiałami.

Płytki diamentowe (PCD)

Polikrystaliczny diament (Polycrystalline Diamond) to materiał składający się z syntetycznych ziaren diamentu spiekanych razem z metalicznym spoiwem. Są to najtwardsze dostępne materiały narzędziowe.

• Zastosowanie w toczeniu: Płytki PCD są idealnym wyborem do obróbki materiałów nieżelaznych, takich jak aluminium, miedź, brąz, stopy magnezu, kompozyty węglowe, tworzywa sztuczne wzmocnione włóknem szklanym, ceramika techniczna, grafit. Nie stosuje się ich do obróbki stali i żeliwa ze względu na reakcję chemiczną diamentu z żelazem w wysokich temperaturach.
• Zalety: Wyjątkowa precyzja, zdolność do uzyskiwania lustrzanych powierzchni, ekstremalnie długa żywotność narzędzia, wysoka odporność na ścieranie.
• Wady: Bardzo wysoka cena, brak zastosowania w obróbce materiałów żelaznych, kruchość.

Jak dobrać płytki do toczenia – kluczowe czynniki

Wybór odpowiedniej płytki tokarskiej jest procesem wielowymiarowym, który wymaga uwzględnienia szeregu czynników. Optymalny dobór gwarantuje nie tylko efektywność, ale także bezpieczeństwo i ekonomię procesu obróbki. Oto najważniejsze aspekty:

1. Materiał obrabiany

To podstawowy czynnik. Każdy materiał ma inne właściwości (twardość, wytrzymałość, skłonność do utwardzania, przewodność cieplna, reaktywność chemiczna), które determinują wybór gatunku płytki:

• Stal (miękka, średnia, stopowa): Najczęściej płytki węglikowe z odpowiednimi powłokami (CVD, PVD), dobierane pod kątem twardości i skłonności do tworzenia narostu.
• Stal nierdzewna: Wymaga płytek o wysokiej odporności na ścieranie i korozję, z ostrą krawędzią tnącą i dobrym odprowadzaniem ciepła, np. specjalne gatunki węglikowe lub ceramiczne.
• Żeliwo (szare, sferoidalne, hartowane): Dla żeliwa szarego i sferoidalnego sprawdzą się węgliki. Dla żeliwa hartowanego niezbędne są płytki ceramiczne lub CBN.
• Aluminium i stopy lekkie: Wymagają bardzo ostrych płytek z dużym kątem natarcia, aby zapobiec narostowi na ostrzu. Idealne są płytki PCD lub niepowlekane węgliki z polerowaną powierzchnią.
• Materiały hartowane (>45 HRC): Tu królują płytki CBN ze względu na ich ekstremalną twardość i odporność termiczną. Alternatywnie, w niektórych zastosowaniach, płytki ceramiczne.
• Stopy żaroodporne (np. Inconel, Hastelloy): Wymagają bardzo wytrzymałych gatunków węglików lub płytek ceramicznych/CBN ze względu na ich skłonność do utwardzania i wysoką temperaturę obróbki.

2. Rodzaj operacji toczenia

Operacje tokarskie dzielą się na:

• Toczenie zgrubne: Wymaga płytek o dużej wytrzymałości, zdolnych do usuwania dużych objętości materiału, z tolerancją na wibracje i obciążenia udarowe. Często stosuje się płytki o dużej grubości i negatywnym kącie przyłożenia.
• Toczenie wykańczające: Kluczowa jest precyzja, jakość powierzchni i minimalne siły skrawania. Wybiera się płytki z ostrą krawędzią, małym promieniem naroża i odpowiednią geometrią łamacza wiórów.
• Toczenie profilowe: Wymaga płytek o specyficznym kształcie, zdolnych do odwzorowania złożonych konturów.
• Toczenie rowków i gwintów: Specjalistyczne płytki o precyzyjnie uformowanym kształcie, zapewniające dokładność profilu.

3. Warunki obróbki i stan maszyny

• Stabilność obrabiarki: Sztywna, stabilna maszyna pozwala na zastosowanie kruchych, ale bardzo twardych płytek (np. ceramicznych, CBN), które wymagają minimalnych wibracji. Na starszych, mniej sztywnych maszynach lepsze będą bardziej wytrzymałe węgliki.
• Moc i moment obrotowy: Wysokie parametry skrawania wymagają maszyny o odpowiedniej mocy.
• Dostępność chłodziwa: Niektóre płytki (np. ceramiczne, CBN) najlepiej pracują na sucho, inne wymagają obfitego chłodzenia.
• Wibracje: Jeśli występują wibracje, należy wybrać płytki o większej udarności i odpowiedniej geometrii łamacza wiórów.

4. Geometria płytki i łamacz wiórów

Geometria płytki odnosi się do kształtu ostrza, kątów natarcia i przyłożenia, a także do konstrukcji łamacza wiórów, który jest kluczowy dla kontroli odprowadzania wiórów. W toczeniu wyróżniamy:

• Geometria pozytywna: Ostra krawędź tnąca, niższe siły skrawania, idealna do materiałów miękkich, cienkościennych, toczenia wykańczającego.
• Geometria negatywna: Mocniejsza krawędź tnąca, większa odporność na obciążenia, idealna do toczenia zgrubnego i materiałów twardych.
• Łamacze wiórów: Różne kształty powierzchni natarcia, które mają za zadanie kruszyć wióry na krótkie, łatwe do usunięcia fragmenty. Dobór łamacza zależy od obrabianego materiału i parametrów skrawania.

5. Powłoki na płytkach

Większość płytek węglikowych jest powlekana, aby poprawić ich właściwości. Najpopularniejsze powłoki to:

• CVD (Chemical Vapor Deposition): Grubsze, bardziej odporne na ścieranie, idealne do obróbki stali i żeliwa.
• PVD (Physical Vapor Deposition): Cieńsze, ostre krawędzie, lepsze do obróbki materiałów o skłonności do narostu (np. stal nierdzewna), precyzyjnego toczenia.
• Diamentowe (DLC): Do obróbki aluminium i stopów nieżelaznych.

Porównanie typów płytek skrawających do toczenia

Poniższa tabela przedstawia ogólne porównanie najczęściej stosowanych typów płytek, pomagając w szybkim zorientowaniu się w ich przeznaczeniu i właściwościach:

Typ płytki	Materiały do obróbki (przykłady)	Typowe zastosowanie w toczeniu	Główne zalety	Potencjalne wady
Węglikowe (spiekane)	Stal (miękka, stopowa), żeliwo, metale kolorowe, tworzywa sztuczne	Uniwersalne: zgrubne i wykańczające	Wysoka twardość, odporność na ścieranie, szeroki zakres zastosowań, elastyczność w doborze powłok i geometrii	Mniejsza odporność na ekstremalne temperatury niż ceramika/CBN
Ceramiczne	Żeliwo hartowane, stal nierdzewna, stopy tytanu, superstopy	Szybkie toczenie twardych materiałów, obróbka na sucho	Ekstremalna odporność na ciepło i zużycie adhezyjne, wysokie prędkości skrawania	Kruchość, niska odporność na udary i drgania, wymaga sztywnej maszyny
CBN (Azotek boru)	Stal hartowana (>45 HRC), żeliwo hartowane, superstopy niklu	Wykańczające toczenie materiałów hartowanych, obróbka na sucho	Wyjątkowa twardość, stabilność termiczna, doskonała jakość powierzchni, bardzo długa żywotność	Bardzo wysoka cena, kruchość, nie do materiałów miękkich i nieżelaznych
PCD (Diamentowe)	Aluminium, miedź, brąz, stopy magnezu, kompozyty, tworzywa sztuczne, grafit	Precyzyjne wykańczanie materiałów nieżelaznych, lustrzane powierzchnie	Najwyższa precyzja i jakość powierzchni, ekstremalnie długa żywotność, niska siła skrawania	Bardzo wysoka cena, nie do materiałów żelaznych, kruchość, wymaga precyzyjnych maszyn

Często zadawane pytania (FAQ) dotyczące płytek tokarskich

1. Jakie są najważniejsze parametry doboru płytki do toczenia?

Kluczowe parametry to: materiał obrabiany, rodzaj operacji (zgrubna, wykańczająca, profilowa), warunki obróbki (stabilność maszyny, dostępność chłodziwa), wymagana jakość powierzchni oraz kształt i geometria płytki (promień naroża, łamacz wiórów).

2. Czy płytki ceramiczne nadają się do toczenia stali miękkiej?

Zazwyczaj nie. Płytki ceramiczne są zaprojektowane do pracy z materiałami twardymi, w wysokich temperaturach. Do stali miękkiej znacznie lepiej sprawdzą się płytki węglikowe z odpowiednimi powłokami i geometrią, które zapewnią lepszą kontrolę wiórów i mniejsze ryzyko pękania.

3. Kiedy stosować płytki z łamaczem wiórów?

Łamacz wiórów jest niemal zawsze stosowany w toczeniu, aby zapewnić kontrolę nad formowaniem i odprowadzaniem wiórów. Jest on kluczowy, aby wióry nie splątały się wokół narzędzia lub przedmiotu obrabianego, co mogłoby prowadzić do uszkodzenia narzędzia, powierzchni lub zagrożenia dla operatora. Dobór konkretnego łamacza zależy od materiału i parametrów skrawania.

4. Jakie są konsekwencje złego doboru płytki?

Zły dobór płytki może prowadzić do wielu problemów: szybkiego zużycia narzędzia (skracając jego żywotność), niskiej jakości powierzchni obrabianego detalu, zwiększonego zużycia energii, wibracji, pękania płytki, a nawet uszkodzenia obrabiarki. Ostatecznie przekłada się to na wyższe koszty produkcji i przestojów.

5. Czy można ostrzyć zużyte płytki tokarskie?

Większość współczesnych płytek skrawających jest przeznaczona do jednorazowego użytku (po zużyciu wszystkich krawędzi tnących) i nie nadaje się do ponownego ostrzenia. Ich precyzyjna geometria i specjalistyczne powłoki są trudne do odtworzenia w warunkach warsztatowych. Wyjątkiem mogą być niektóre specjalistyczne narzędzia PCD lub CBN, które w specyficznych przypadkach mogą być regenerowane przez wyspecjalizowane firmy.

Korzyści płynące z optymalnego doboru płytek skrawających

Wybór właściwych płytek skrawających ma bezpośredni i znaczący wpływ na wiele aspektów produkcji. Przede wszystkim, optymalny dobór narzędzi zwiększa wydajność pracy, umożliwiając szybsze i bardziej precyzyjne wykonywanie operacji obróbki różnorodnych materiałów. Dzięki temu skraca się czas cyklu produkcyjnego i rośnie przepustowość.

Odpowiednio dobrane narzędzia, takie jak płytki skrawające do twardych materiałów, pozwalają również na osiągnięcie znacznie lepszej jakości wykończenia powierzchni, co jest kluczowe w wielu zaawansowanych procesach produkcyjnych, gdzie tolerancje i estetyka mają pierwszorzędne znaczenie. Ponadto, właściwy dobór płytek wydłuża ich żywotność, redukując częstotliwość wymian i związane z tym przestoje, co w konsekwencji obniża całkowite koszty produkcji.

Inwestycja w odpowiednie narzędzia to inwestycja w niezawodność, powtarzalność i konkurencyjność. Pozwala to na pełne wykorzystanie potencjału nowoczesnych maszyn CNC i sprostanie najbardziej wymagającym wyzwaniom produkcyjnym.

Podsumowanie

Płytki skrawające są filarem nowoczesnej obróbki CNC, a ich rola w procesie toczenia jest nie do przecenienia. Umożliwiają one wydajną i precyzyjną obróbkę szerokiej gamy materiałów, od miękkich stopów po ultrakwarde stale hartowane. Kluczem do sukcesu jest świadomy i przemyślany dobór odpowiednich narzędzi, który musi być dostosowany do właściwości obrabianego materiału, rodzaju operacji, warunków maszynowych oraz oczekiwanych rezultatów.

Zrozumienie różnic między płytkami węglikowymi, ceramicznymi, CBN i PCD, a także wpływu geometrii ostrza i powłok, pozwala na optymalizację procesu toczenia. Pamiętaj, że właściwa płytka to gwarancja najwyższej jakości, zwiększonej wydajności i obniżonych kosztów eksploatacji. Inwestując czas w analizę i wybór najlepszego rozwiązania, zyskujesz przewagę konkurencyjną i pewność, że Twoje operacje toczenia będą przebiegać z maksymalną efektywnością.
