Obróbka Skrawaniem: Od Podstaw do CNC

Obróbka skrawaniem to fundamentalny proces technologiczny, który od wieków stanowi filar przemysłu, umożliwiając precyzyjne kształtowanie różnorodnych materiałów. Od najprostszych narzędzi ręcznych po zaawansowane obrabiarki sterowane numerycznie, jej cel pozostaje niezmienny: usunięcie nadmiaru materiału w celu uzyskania pożądanego kształtu, wymiarów oraz gładkości powierzchni. Ta wszechstronna technika jest kluczowa w produkcji niemal każdego przedmiotu użytkowego, od części maszyn po elementy dekoracyjne, otwierając drzwi do nieskończonych możliwości konstrukcyjnych i artystycznych. Zrozumienie jej zasad, rodzajów i narzędzi jest niezbędne dla każdego, kto chce zgłębić tajniki wytwarzania.

Czym jest obróbka skrawaniem i dlaczego jest tak ważna?

W swojej istocie, obróbka skrawaniem polega na usuwaniu warstw materiału z obrabianego przedmiotu za pomocą narzędzi tnących. Proces ten prowadzi do powstania tzw. naddatku, czyli materiału usuniętego w postaci wiórów, pyłu lub drobnych cząstek. Głównym celem jest nadanie przedmiotowi ściśle określonych wymiarów, kształtu oraz pożądanej chropowatości powierzchni, zgodnie z projektem. To właśnie dzięki precyzji obróbki skrawaniem możliwe jest tworzenie skomplikowanych komponentów maszyn, precyzyjnych narzędzi medycznych, a także delikatnych detali artystycznych w ceramice czy drewnie.

Znaczenie obróbki skrawaniem wynika z jej niezastąpionej roli w wielu gałęziach przemysłu. Pozwala na tworzenie części o wysokiej dokładności wymiarowej i geometrycznej, co jest kluczowe dla funkcjonowania złożonych systemów mechanicznych, elektronicznych czy optycznych. Jest to proces wysoce elastyczny, umożliwiający obróbkę szerokiej gamy materiałów, od metali, przez tworzywa sztuczne, kompozyty, aż po ceramikę. Niezależnie od tego, czy mówimy o masowej produkcji, czy o wytwarzaniu prototypów, obróbka skrawaniem pozostaje fundamentem nowoczesnego wytwarzania.

Narzędzia niezbędne w świecie skrawania

Sukces w obróbce skrawaniem w dużej mierze zależy od wyboru odpowiednich narzędzi. Ich różnorodność pozwala na dostosowanie procesu do specyfiki materiału i oczekiwanego efektu. Poniżej przedstawiamy podstawowe narzędzia wykorzystywane w tej dziedzinie:

• Wiertarki: Służą do wykonywania otworów w materiale. Dostępne są w wersjach ręcznych, stołowych, kolumnowych czy promieniowych, umożliwiając wiercenie otworów o różnych średnicach i głębokościach.
• Dłuta: Narzędzia ręczne używane do usuwania materiału poprzez dłutowanie lub rzeźbienie. W zależności od kształtu ostrza, dłuta pozwalają na precyzyjne wykończenie detali, tworzenie rowków czy usuwanie nadmiaru materiału w trudno dostępnych miejscach.
• Frezarki: Maszyny wykorzystujące obrotowe narzędzia tnące (frezy) do kształtowania powierzchni płaskich, rowków, kół zębatych, gwintów czy skomplikowanych kształtów 3D. Frezowanie jest niezwykle wszechstronne i pozwala na obróbkę z wysoką precyzją.
• Szlifierki: Urządzenia wykorzystujące tarcze ścierne do usuwania niewielkich ilości materiału, głównie w celu uzyskania wysokiej gładkości powierzchni, precyzyjnych wymiarów i eliminacji wad powstałych w poprzednich etapach obróbki. Szlifowanie jest często ostatnim etapem obróbki.
• Tokarki: Maszyny, na których obrabiany przedmiot obraca się wokół własnej osi, a narzędzie tnące, zazwyczaj nieruchome, usuwa materiał, tworząc kształty cylindryczne, stożkowe, gwinty czy powierzchnie czołowe. Tokarki są fundamentem obróbki elementów obrotowych.
• Maszyny CNC (Computer Numerical Control): To zaawansowane obrabiarki, takie jak frezarki CNC, tokarki CNC, elektrodrążarki czy wycinarki laserowe, które są sterowane komputerowo. Dzięki temu możliwe jest osiągnięcie niezrównanej precyzji, powtarzalności i szybkości, a także produkcja bardzo skomplikowanych geometrii, niemożliwych do wykonania ręcznie.

Dwa główne rodzaje obróbki skrawaniem: ścierna i wiórowa

Obróbka skrawaniem dzieli się na dwa podstawowe rodzaje, które różnią się mechanizmem usuwania materiału, rodzajem powstającego naddatku oraz głównym celem procesu. Zrozumienie tych różnic jest kluczowe dla optymalnego wyboru metody obróbki.

Obróbka ścierna: Gładkość i precyzja

Obróbka ścierna ma na celu przede wszystkim nadanie materiałowi wysokiej gładkości powierzchni oraz uzyskanie bardzo dokładnych wymiarów. Charakteryzuje się bardzo małą głębokością skrawania. Naddatek powstający w tym procesie to drobne, bezkształtne cząstki materiału, często w postaci pyłu lub bardzo drobnych wiórów. Najważniejsze procesy w ramach obróbki ściernej to:

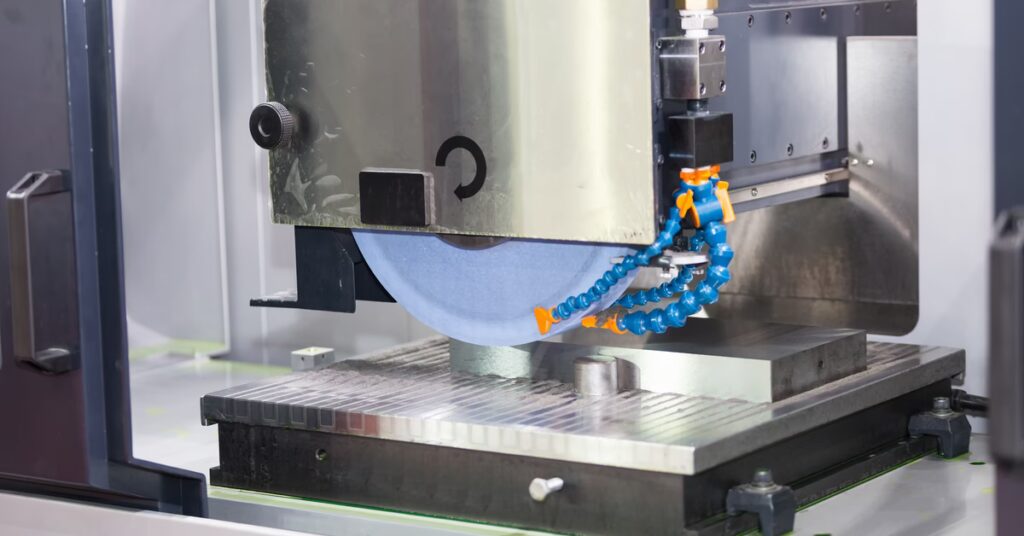

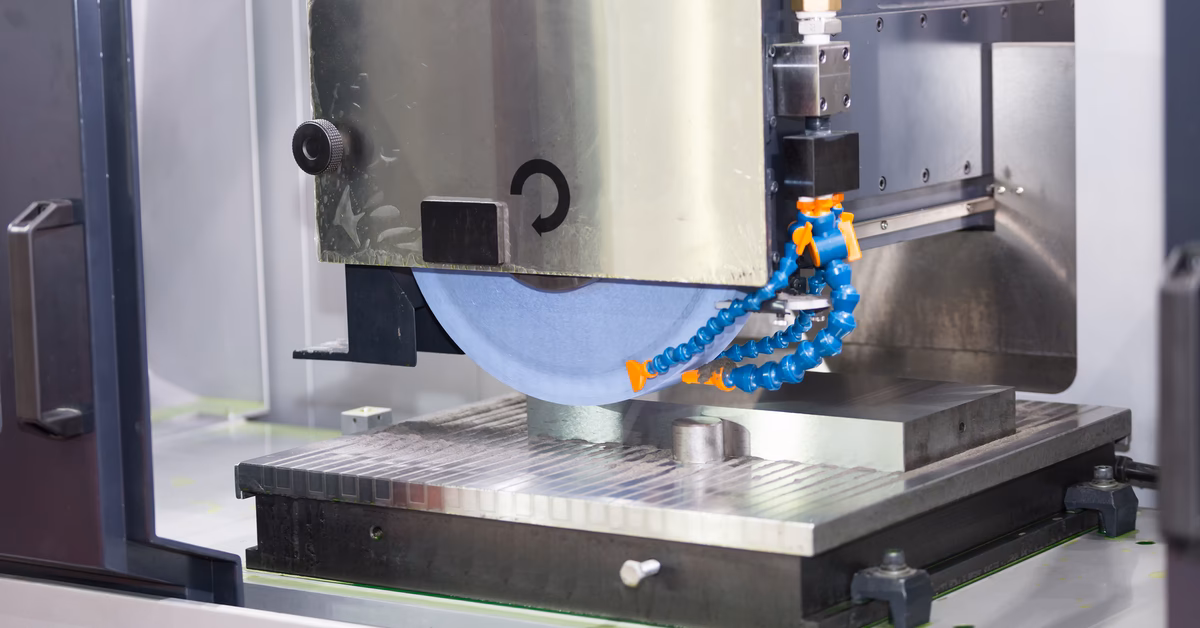

• Szlifowanie: Użycie narzędzi ściernych (np. tarcz szlifierskich) do usuwania niewielkich ilości materiału. Szlifowanie jest kluczowe dla uzyskania wysokiej jakości powierzchni i dokładnych wymiarów.
• Gładzenie (honowanie): Proces wykańczający, wykorzystujący narzędzia z materiałem ściernym do uzyskania bardzo gładkich powierzchni wewnętrznych otworów, np. cylindrów silników.
• Polerowanie: Ostatni etap obróbki, mający na celu uzyskanie lustrzanej gładkości i estetycznego wyglądu powierzchni, często przy użyciu past polerskich i miękkich narzędzi, takich jak filc, gąbki poliuretanowe czy tarcze bawełniane.

Obróbka ścierna jest niezastąpiona tam, gdzie wymagana jest perfekcyjna jakość powierzchni i minimalne tolerancje wymiarowe, na przykład w produkcji narzędzi pomiarowych, elementów optycznych czy precyzyjnych części maszyn.

Obróbka wiórowa: Kształtowanie i usuwanie objętości

Obróbka wiórowa jest stosowana do usuwania większych objętości materiału, kształtowania płaszczyzn, powierzchni o złożonych krzywiznach, wykonywania otworów oraz ich powiększania. W przeciwieństwie do obróbki ściernej, powstający naddatek ma postać wyraźnie ukształtowanych wiórów. Jest to proces bardziej agresywny, służący do szybkiego nadawania podstawowego kształtu elementom. Do najważniejszych procesów obróbki wiórowej zaliczamy:

• Frezowanie: Usuwanie materiału za pomocą obracającego się narzędzia (frezu) na stacjonarnym przedmiocie lub ruchomego przedmiotu pod frezem. Pozwala na tworzenie rowków, płaszczyzn, kieszeni, a także skomplikowanych kształtów 3D.
• Wiercenie: Tworzenie otworów za pomocą wiertła.
• Rozwiercanie: Powiększanie i wykańczanie istniejących otworów w celu uzyskania większej dokładności wymiarowej i lepszej gładkości powierzchni.
• Wytaczanie: Proces powiększania otworów, często o dużych średnicach, z jednoczesnym korygowaniem ich położenia i prostopadłości.
• Toczenie: Kształtowanie elementów obrotowych, takich jak wałki, tuleje, tarcze, poprzez obrót przedmiotu i posuw narzędzia.
• Dłutowanie: Tworzenie rowków, wpustów, kształtów wewnętrznych za pomocą narzędzia wykonującego ruch posuwisto-zwrotny.
• Przeciąganie: Bardzo efektywna metoda obróbki, polegająca na przeciąganiu przez otwór lub po powierzchni przedmiotu specjalnego narzędzia z wieloma ostrzami, co pozwala na szybkie i precyzyjne uzyskanie złożonych kształtów wewnętrznych lub zewnętrznych.

Tabela porównawcza: Obróbka ścierna vs. Obróbka wiórowa

Aby lepiej zrozumieć różnice między tymi dwoma podstawowymi rodzajami obróbki skrawaniem, przedstawiamy ich kluczowe cechy w formie tabeli:

Cecha	Obróbka Ścierna	Obróbka Wiórowa
Główny cel	Uzyskanie wysokiej gładkości powierzchni, precyzji wymiarowej, wykończenie.	Kształtowanie podstawowe, usuwanie dużych objętości materiału, tworzenie form.
Rodzaj naddatku	Drobne, bezkształtne cząstki, pył.	Wyraźnie ukształtowane wióry.
Głębokość skrawania	Bardzo mała (mikrometry).	Znaczna (milimetry, centymetry).
Przykładowe procesy	Szlifowanie, gładzenie, polerowanie.	Frezowanie, toczenie, wiercenie, dłutowanie, przeciąganie.
Typowe narzędzia	Szlifierki, tarcze ścierne, filc, pasty polerskie.	Frezarki, tokarki, wiertarki, dłuta, przeciągarki.
Zastosowanie	Wykończenie detali, precyzyjne elementy, estetyka.	Produkcja części maszyn, tworzenie kształtów, otworów.

Rewolucja CNC: Precyzja i automatyzacja

Współczesna obróbka skrawaniem jest nierozerwalnie związana z technologią CNC (Computer Numerical Control). Obrabiarki sterowane numerycznie zrewolucjonizowały przemysł, przenosząc procesy obróbcze na zupełnie nowy poziom automatyzacji i efektywności. Podczas gdy podstawowe zasady obróbki (frezowanie, wiercenie, toczenie, szlifowanie) pozostają te same, to sposób ich realizacji uległ fundamentalnej zmianie.

W maszynach CNC cały proces jest kontrolowany przez odpowiednio zaprogramowany komputer, a nie przez operatora maszyny. Operator jedynie nadzoruje pracę i wprowadza programy. Dzięki temu:

• Zwiększona precyzja: Maszyny CNC mogą osiągać tolerancje rzędu mikrometrów, co jest praktycznie niemożliwe do uzyskania w obróbce ręcznej.
• Powtarzalność: Każdy element wyprodukowany na maszynie CNC jest identyczny, co jest kluczowe w produkcji seryjnej.
• Skrócony czas wykonania: Automatyzacja minimalizuje czas przestoju i zwiększa prędkość obróbki.
• Możliwość produkcji skomplikowanych kształtów: Zaawansowane oprogramowanie CAM (Computer-Aided Manufacturing) pozwala na tworzenie programów dla bardzo złożonych geometrii 3D.
• Obróbka dużych gabarytów: Obrabiarki CNC często są w stanie obrabiać elementy o znacznie większych wymiarach i masie, niż byłoby to możliwe przy użyciu metod ręcznych, co ma znaczenie w przemyśle ciężkim czy lotniczym.

Wykorzystanie obrabiarek CNC jest szczególnie uzasadnione w przypadku produkcji części do maszyn i urządzeń wykorzystywanych w przemyśle (motoryzacyjnym, lotniczym, energetycznym), medycynie (implanty, narzędzia chirurgiczne), branży elektronicznej czy w produkcji form wtryskowych. To technologia, która nieustannie się rozwija, otwierając nowe możliwości dla inżynierii i wzornictwa.

Etapy procesu obróbki skrawaniem: Od surowca do gotowego wyrobu

Proces obróbki skrawaniem, zwłaszcza w przypadku bardziej złożonych elementów, zazwyczaj składa się z kilku etapów, z których każdy ma swoje specyficzne cele:

1. Wstępna obróbka skrawaniem (obróbka zgrubna): Jest to pierwszy etap, którego celem jest szybkie usunięcie większości naddatku materiału z surowego elementu. Głębokość skrawania jest duża, a tolerancje wymiarowe są mniej rygorystyczne. Celem jest zbliżenie kształtu przedmiotu do jego docelowej formy, jednocześnie minimalizując czas i koszty. Powstałe wióry są zazwyczaj duże.
2. Obróbka kształtująca (obróbka średnio dokładna): Na tym etapie przedmiotowi nadaje się bardziej precyzyjny kształt, zbliżony do ostatecznego. Głębokość skrawania jest mniejsza niż w obróbce zgrubnej, a tolerancje wymiarowe są bardziej rygorystyczne. Celem jest przygotowanie powierzchni pod obróbkę wykańczającą, zapewniając odpowiednie marginesy na dalsze usuwanie materiału.
3. Obróbka skrawaniem wykańczająca (obróbka dokładna): To ostatni i najbardziej precyzyjny etap procesu. Wymaga od operatora (lub maszyny CNC) najwyższej precyzji i uwagi. Celem jest uzyskanie zaplanowanych, finalnych wymiarów, kształtu oraz, co równie ważne, pożądanej gładkości powierzchni. Głębokość skrawania jest bardzo mała, a narzędzia są wybierane pod kątem uzyskania najlepszej jakości wykończenia. Często na tym etapie stosuje się procesy szlifowania, polerowania czy honowania.

Przestrzeganie tych etapów pozwala na efektywne i ekonomiczne wytwarzanie części o wysokiej jakości, minimalizując ryzyko błędów i marnotrawstwa materiału.

Najczęściej zadawane pytania (FAQ) dotyczące obróbki skrawaniem

1. Jakie materiały można poddawać obróbce skrawaniem?

Obróbka skrawaniem jest niezwykle wszechstronna i pozwala na obróbkę szerokiej gamy materiałów, w tym metali (stal, aluminium, miedź, mosiądz, tytan), tworzyw sztucznych (PVC, akryl, poliamidy), drewna, kompozytów (włókna węglowe, szklane) oraz ceramiki technicznej. Wybór narzędzi i parametrów obróbki zależy od właściwości obrabianego materiału.

2. Jakie są główne zalety obróbki skrawaniem?

Główne zalety to: wysoka precyzja wymiarowa i geometryczna, możliwość uzyskania bardzo gładkich powierzchni, wszechstronność w kształtowaniu skomplikowanych detali, możliwość obróbki szerokiej gamy materiałów, a także stosunkowo niskie koszty jednostkowe w produkcji masowej (zwłaszcza z użyciem CNC).

3. Czy obróbka skrawaniem jest bezpieczna?

Jak każdy proces przemysłowy, obróbka skrawaniem wiąże się z pewnymi zagrożeniami (np. odpryski, ostre krawędzie, hałas, wióry, pyły). Dlatego też niezbędne jest przestrzeganie ścisłych zasad bezpieczeństwa, stosowanie środków ochrony osobistej (okulary, rękawice), odpowiednie szkolenie operatorów oraz regularna konserwacja maszyn. W przypadku maszyn CNC, ryzyko bezpośredniego kontaktu operatora z ruchomymi częściami jest zminimalizowane.

4. Czy mogę wykonywać obróbkę skrawaniem w domu?

Tak, podstawowe operacje obróbki skrawaniem, takie jak wiercenie, proste szlifowanie czy cięcie (które również jest formą skrawania), można wykonywać w warunkach domowych przy użyciu ogólnodostępnych narzędzi (wiertarki, szlifierki kątowe, dłuta). Jednakże, do precyzyjnych prac wymagane są specjalistyczne maszyny i narzędzia, a także odpowiednia wiedza i doświadczenie.

5. Jaka jest różnica między frezowaniem a toczeniem?

Główna różnica polega na sposobie ruchu obrabianego przedmiotu i narzędzia. W toczeniu, obrabiany przedmiot obraca się, a narzędzie jest zazwyczaj nieruchome lub wykonuje ruch posuwowy. Służy to do tworzenia elementów obrotowych (np. wałki). W frezowaniu, to narzędzie (frez) obraca się, a obrabiany przedmiot jest zazwyczaj nieruchomy lub wykonuje ruch posuwowy. Służy to do tworzenia płaszczyzn, rowków, kieszeni i skomplikowanych kształtów nieobrotowych.

Podsumowanie: Obróbka skrawaniem – fundament nowoczesnego wytwarzania

Obróbka skrawaniem to niezwykle szerokie pojęcie, obejmujące różnorodne procesy technologiczne, których wspólnym mianownikiem jest precyzyjne usuwanie materiału w celu nadania mu pożądanych cech – wielkości, kształtu i gładkości powierzchni. Niezależnie od tego, czy mówimy o ręcznym dłutowaniu, czy o zaawansowanej obróbce na maszynach CNC, jej rola w przemyśle i rzemiośle jest nie do przecenienia. Od prostych narzędzi, dostępnych dla każdego majsterkowicza, po skomplikowane systemy sterowane komputerowo, obróbka skrawaniem umożliwia realizację niemal każdej wizji projektowej. Jej ciągły rozwój, zwłaszcza w obszarze automatyzacji i nowych materiałów narzędziowych, sprawia, że pozostaje ona kluczową technologią, kształtującą świat, w którym żyjemy, i otwierającą nowe horyzonty dla inżynierii i sztuki.
