Strop Kleina: Klasyczna Konstrukcja i Jej Grubość

W świecie budownictwa, gdzie innowacje pędzą w zawrotnym tempie, często wracamy do korzeni, by docenić rozwiązania, które kształtowały architekturę przez dziesięciolecia. Stropy, będące nieodzownym elementem każdego budynku, występują w niezliczonych wariantach. Wśród nich szczególne miejsce zajmuje strop Kleina – konstrukcja o bogatej historii i unikalnych właściwościach. Choć dzisiaj stosowany sporadycznie, wyparty przez nowocześniejsze i szybsze w montażu alternatywy, jego znajomość pozostaje kluczowa dla zrozumienia ewolucji technik budowlanych. Ale czym dokładnie jest strop Kleina i, co najważniejsze, jaką grubość może osiągać?

Strop Kleina: Powrót do Klasyki w Budownictwie?

Czym jest strop Kleina i skąd się wziął?

Strop Kleina to jeden z najstarszych typów stropów o konstrukcji stalowo-ceglanej, który został wynaleziony na początku XX wieku. Jego pojawienie się było rewolucją w tamtych czasach, głównie ze względu na kluczową cechę: niepalność. W erze dominacji drewnianych stropów, zagrożenie pożarowe było realnym problemem, a konstrukcja Kleina oferowała bezpieczeństwo i spokój ducha. Dziś, gdy nowoczesne materiały budowlane również charakteryzują się wysoką odpornością na ogień, ten atut nie jest już tak wyjątkowy, ale wciąż pozostaje ważną zaletą. Poza odpornością na ogień, strop Kleina przyczyniał się również do lepszego usztywnienia ścian nośnych, co było znaczącą poprawą w porównaniu do elastyczności konstrukcji drewnianych. Niektórzy eksperci podkreślają także jego stosunkowo niskie koszty wykonania, pod warunkiem, że mamy do czynienia z niewielkimi wymiarami. Niestety, technologia ta ma swoje wady – jest niezwykle czasochłonna, wymaga wykonania pełnego deskowania i precyzyjnego mocowania go do dolnych stopek belek stalowych. To właśnie ten aspekt, w połączeniu z pojawieniem się szybszych i bardziej ekonomicznych rozwiązań, sprawił, że zainteresowanie stropami Kleina znacząco zmalało.

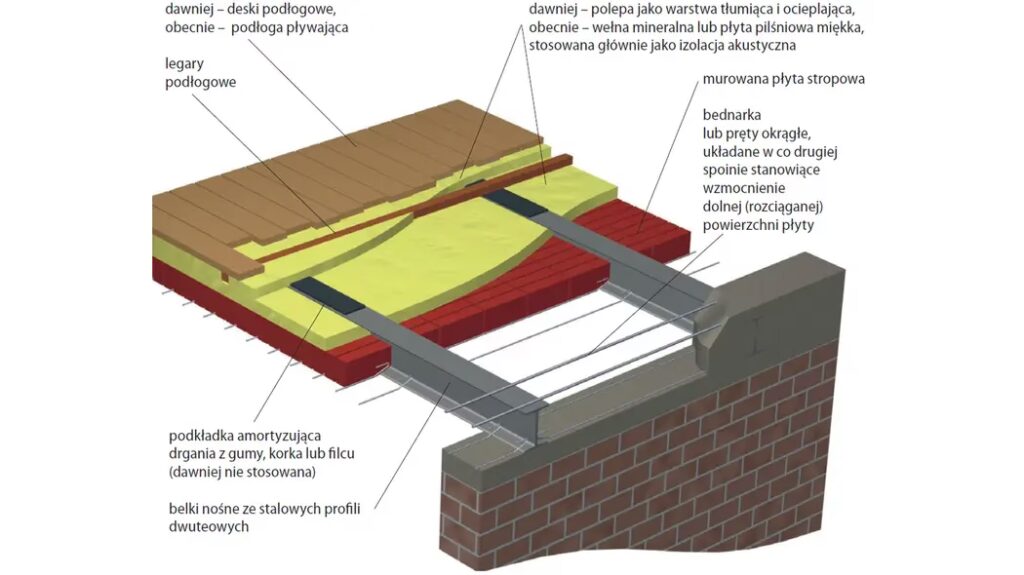

W najprostszym ujęciu, strop Kleina zbudowany jest z belek stalowych (najczęściej dwuteowych) oraz wymurowanych, poziomych płyt z cegły. Belki te, o długościach od 80 do 240 cm, ustawia się szeregowo w rozstawie od 100 do 160 cm, choć maksymalny rozstaw może wynosić nawet 240 cm. Pomiędzy belkami wymurowana jest płyta ceglana, do której wykonania niezbędne jest solidne deskowanie, ułożone prostopadle do belek. Do murowania można stosować zarówno cegły pełne, jak i cegły dziurawki. Taki strop ceglany wymaga również trwałego zbrojenia, umieszczonego w spoinach płyty. Najczęściej stosuje się płaskowniki, znane jako bednarki, o przekroju od 1/20 do 2/30 mm, lub okrągłe stalowe pręty o średnicy 6 lub 8 mm. Odpowiednie zbrojenie jest kluczowe dla zapewnienia nośności i wytrzymałości całej konstrukcji.

Kluczowe Pytanie: Jaka Grubość Ma Strop Kleina?

Rodzaje Płyt w Stropie Kleina – Grubość, Waga i Zastosowanie

Specyfika wykonania stropu Kleina oraz jego ostateczna grubość zależą od założeń projektowych i wymaganej nośności. W zależności od tych czynników, wyróżnia się trzy główne rodzaje płyt, które wpływają na parametry całego stropu:

• Płyta lekka: W tym wariancie cegły układane są na płasko, co sprawia, że wysokość płyty wynosi zaledwie ¼ cegły, czyli około 6,5 cm. Ten typ stropu nie wymaga stosowania wzmacniających żeberek układanych na rąb. Jak sama nazwa wskazuje, wyróżnia się niską wagą, oscylującą w granicach 117 kg/m². Niewielka grubość przekłada się na mniejszą nośność i wytrzymałość na obciążenia, dlatego strop Kleina z płytą lekką zazwyczaj znajduje zastosowanie w mniejszych pomieszczeniach lub tam, gdzie obciążenia są niewielkie.
• Płyta średnia: Wysokość płyty w tym przypadku również wynosi około ¼ cegły (6,5 cm), jednak kluczową różnicą jest zastosowanie dodatkowych żeberek wzmacniających, które układa się na rąb. Dzięki temu, przy standardowym rozstawie belek, takie stropy ceglane ważą około 195 kg/m². Są one znacznie bardziej wytrzymałe na obciążenia i oferują zwiększoną nośność w porównaniu do płyt lekkich, co czyni je bardziej uniwersalnym rozwiązaniem.
• Płyta ciężka: Jest to najbardziej wytrzymały wariant stropu Kleina. W tym przypadku wysokość płyty to ½ cegły, co oznacza, że grubość stropu Kleina osiąga około 12 cm. W tej konfiguracji zazwyczaj nie są wymagane układane na rąb żeberka wzmacniające, ponieważ sama grubość cegieł zapewnia odpowiednią sztywność i nośność. Taki strop waży około 215 kg/m² i odznacza się największą nośnością i wytrzymałością na obciążenia, co predysponuje go do zastosowań, gdzie wymagane są wysokie parametry użytkowe.

Warto również wspomnieć o wariacji stropu Kleina, jaką jest strop odcinkowy, zwany inaczej łukowym. Ze względu na podobieństwo konstrukcyjne, często bywa on nazywany stropem Kleina łukowym. Kluczowa różnica polega jednak na kształcie spodniej strony: strop Kleina ma od spodu konstrukcję płaską, natomiast strop łukowy powstaje z cegieł ułożonych w łukowy kształt, co nadaje mu charakterystyczny wygląd i rozkłada obciążenia w inny sposób.

Porównanie Rodzajów Płyt Stropu Kleina

Typ Płyty	Grubość (ok.)	Waga (ok. kg/m²)	Układ Cegieł	Wzmocnienia	Zastosowanie / Nośność
Płyta lekka	6,5 cm (¼ cegły)	117 kg/m²	Na płasko	Brak żeberek	Niska nośność, małe pomieszczenia
Płyta średnia	6,5 cm (¼ cegły)	195 kg/m²	Na płasko	Żeberka na rąb	Średnia nośność, uniwersalne
Płyta ciężka	12 cm (½ cegły)	215 kg/m²	Na rąb / pionowo	Zazwyczaj brak żeberek	Najwyższa nośność, duże obciążenia

Konstrukcja i Wykonanie Stropu Kleina: Od A do Z

Elementy Nośne Stropu Kleina

Podstawowymi elementami nośnymi stropu Kleina są dwuteowe belki stalowe, których wysokość waha się od 8 do 24 cm, a długość od 3 do nawet 15 metrów. Jak wspomniano, rozstaw tych belek wynosi zazwyczaj od 1,0 m do 1,60 m, z maksymalnym rozstawem do 2,40 m. Belki te są oparte na ścianach konstrukcyjnych i osadzone w wieńcu lub na specjalnych podkładkach. Wypełnienie przestrzeni między belkami stanowią płyty z cegły – mogą to być cegły pełne, kratówki lub dziurawki, układane na zaprawie cementowej w proporcji 1:3, często uplastycznionej dla lepszej urabialności.

Kluczowym aspektem wykonania jest precyzyjne ułożenie cegieł. Powinny być one układane długością prostopadle do belek, z przesunięciem spoin w stosunku do warstw sąsiednich o pół długości cegły. Na górną powierzchnię stropu należy nałożyć rzadką zaprawę cementową (również w stosunku 1:3), starannie wypełniając wszystkie spoiny i nierówności. Ważnym detalem konstrukcyjnym jest obniżenie spodu płyty o około 1 cm w stosunku do spodu belek stalowych. Ten efekt uzyskuje się poprzez odpowiednie obniżenie deskowania oraz przycięcie końców cegieł opartych na stopce belki. Stropy te wymagają również zbrojenia w spoinach, najczęściej w postaci bednarki lub okrągłych prętów stalowych. Rozstaw i średnica zbrojenia są ściśle zależne od przewidywanego obciążenia stropu oraz rozpiętości płyty między belkami, a szerokość spoin jest precyzyjnie określana w projekcie.

Sposoby Oparcia Belek Stalowych na Ścianach

Sposób oparcia stalowych belek stropowych na ścianach jest krytyczny dla stabilności całej konstrukcji i musi być dostosowany do rodzaju oraz wytrzymałości ściany. Istnieje kilka głównych metod:

• Na wieńcu żelbetowym: To rozwiązanie stosuje się, gdy mur ma ograniczoną wytrzymałość na ściskanie (np. w przypadku ścian szczelinowych, wielowarstwowych lub wykonanych z materiałów o różnej wytrzymałości na ściskanie). Wieniec żelbetowy ma za zadanie wyrównać obciążenie i rozłożyć je na większą część ściany, zapobiegając punktowym koncentracjom naprężeń.
• Na poduszce betonowej lub czterech warstwach cegły: Gdy ściany wykonane są z cegły kratówki, dziurawki, pustaków betonowych lub innych materiałów o niższej wytrzymałości na ściskanie niż cegła pełna, stalowe belki opiera się o specjalnie wykonaną poduszkę betonową lub cztery warstwy cegły wyrównane zaprawą cementową (1:3). Ma to na celu zwiększenie powierzchni styku i rozłożenie obciążenia.
• Bezpośrednio na murze: Takie rozwiązanie jest dopuszczalne, gdy płyta stropowa ma niewielkie wymiary, a ściana wykonana jest z cegły pełnej lub kamienia o odpowiedniej wytrzymałości. W tym przypadku jedynym wymogiem jest ułożenie na ścianie zaprawy wyrównującej, aby zapewnić równomierne oparcie belki.

Długość oparcia belki na murze powinna wynosić co najmniej połowę wysokości belki powiększonej o 15 cm, jednak nie mniej niż 15 cm. W przypadku oparcia obu końców belek na wewnętrznej ścianie o grubości 1 cegły (25 cm), oparcie może wynosić 12 cm, pod warunkiem zastosowania podkładki stalowej (o wymiarach 25x25 cm i grubości 8-10 mm) oraz wyrównania powierzchni ostatnich czterech warstw cegły zaprawą cementową. Niezwykle ważne jest również zabezpieczenie końców belek obsadzonych w murze oraz ich części wystającej ponad płytę stropową przed korozją, na przykład poprzez owinięcie siatką drucianą i obrócenie zaprawą cementową.

Zalety i Wady Stropu Kleina w Pigułce

Atuty Stropu Kleina

• Niepalność: Podstawowa i historyczna zaleta, zwłaszcza w porównaniu do stropów drewnianych czy tych wykonanych ze styropianu. Zapewnia wyższe bezpieczeństwo pożarowe.
• Lepsze usztywnienie ścian nośnych: W porównaniu ze stropami drewnianymi, strop Kleina skuteczniej usztywnia konstrukcję budynku, poprawiając jego stabilność.
• Dobra izolacyjność akustyczna: Dzięki swojej masie i ceglanej konstrukcji, strop Kleina często oferuje przyzwoite parametry izolacji akustycznej, co przekłada się na komfort użytkowania pomieszczeń.
• Trwałość: Odpowiednio wykonany strop Kleina jest konstrukcją bardzo trwałą i odporną na uszkodzenia mechaniczne.

Ograniczenia i Wady

• Czasochłonność wykonania: Konieczność wykonywania płyt na pełnym deskowaniu podwieszonym do dolnych stopek belek stalowych oraz wylewka nadbetonu sprawiają, że jest to technologia bardzo pracochłonna.
• Nieopłacalność przy dużych powierzchniach: Ze względu na długi czas wykonania i wysokie koszty robocizny, strop Kleina staje się nieopłacalny przy dużych rozpiętościach i powierzchniach w porównaniu do nowoczesnych systemów, takich jak stropy RECTOR czy TERIVA.
• Wymóg specjalistycznej wiedzy: Wykonanie stropu Kleina wymaga precyzji i znajomości specyficznych technik murarskich, co może być wyzwaniem dla mniej doświadczonych ekip.
• Wysokość konstrukcji: W niektórych przypadkach grubość stropu Kleina (szczególnie w wariancie ciężkim) może wpływać na wysokość kondygnacji.

Izolacja Akustyczna i Termiczna Stropu Kleina

Mimo że strop Kleina sam w sobie oferuje pewien poziom izolacji akustycznej dzięki swojej masie, często konieczne jest zastosowanie dodatkowych rozwiązań, aby spełnić współczesne normy i oczekiwania dotyczące komfortu akustycznego. Do izolacji akustycznej stropu Kleina najlepiej nadają się materiały sypkie lub elastyczne, które łatwo dopasowują się do nierównego podłoża ceglanej płyty. Popularne materiały to: wełna mineralna, Leca KERAMZYT, poliester, a także włókna celulozy. Ich luźna struktura pozwala na efektywne tłumienie dźwięków uderzeniowych i powietrznych.

Podobnie w przypadku izolacji termicznej, strop Kleina może wymagać dodatkowego ocieplenia, zwłaszcza gdy oddziela przestrzenie o różnych temperaturach (np. ogrzewane pomieszczenia od nieogrzewanej piwnicy czy strychu). W tym celu najczęściej stosuje się wełnę mineralną lub styropian, montowane od spodu stropu lub na jego górnej powierzchni, w zależności od specyfiki projektu i dostępnej przestrzeni. Odpowiednia izolacja termiczna jest kluczowa dla efektywności energetycznej budynku i komfortu cieplnego jego mieszkańców.

Często Zadawane Pytania (FAQ)

Czy strop Kleina jest nadal stosowany w nowym budownictwie?

Obecnie strop Kleina jest stosowany sporadycznie w nowym budownictwie, głównie ze względu na jego czasochłonność i dostępność nowocześniejszych, szybszych w montażu alternatyw. Może być jednak rozważany w projektach renowacyjnych lub tam, gdzie ceni się tradycyjne rozwiązania i specyficzne właściwości.

Jakie są główne różnice między stropem Kleina a nowoczesnymi rozwiązaniami, takimi jak strop TERIVA?

Główne różnice to: szybkość montażu (Kleina jest wolniejszy), technologia wykonania (Kleina wymaga pełnego deskowania i murowania na budowie, nowoczesne stropy często wykorzystują prefabrykaty), koszty (Kleina może być droższy ze względu na robociznę, zwłaszcza przy dużych powierzchniach), oraz masa (Kleina jest zazwyczaj cięższy od wielu nowoczesnych rozwiązań).

Czy można wzmocnić istniejący strop Kleina?

Tak, istnieją możliwości wzmocnienia istniejących stropów Kleina, zwłaszcza tych, które wykazują oznaki osłabienia lub wymagają zwiększenia nośności. Może to obejmować dodanie zbrojenia, wzmocnienie belek stalowych, wykonanie nadbetonu z dodatkowym zbrojeniem lub zastosowanie kompozytów. Każde wzmocnienie powinno być poprzedzone szczegółową ekspertyzą konstruktora.

Jakie są koszty wykonania stropu Kleina w porównaniu do innych technologii?

Koszty stropu Kleina są zróżnicowane. W przypadku małych powierzchni mogą być relatywnie niskie, zwłaszcza jeśli dostępne są lokalne materiały. Jednak przy większych powierzchniach i wysokich kosztach robocizny, strop Kleina staje się znacznie droższy i mniej opłacalny niż nowoczesne systemy prefabrykowane, które pozwalają na szybki montaż.

Czy strop Kleina jest dźwiękoszczelny?

Strop Kleina, dzięki swojej masie i ceglanej konstrukcji, naturalnie tłumi dźwięki. Jednak dla spełnienia współczesnych norm akustycznych i zapewnienia wysokiego komfortu, zazwyczaj zaleca się zastosowanie dodatkowych warstw izolacji akustycznej, np. z wełny mineralnej lub keramzytu, które skutecznie redukują przenikanie hałasu.

Inne Elementy Konstrukcyjne: Nadproża

Chociaż strop Kleina jest kluczowym elementem konstrukcyjnym, warto wspomnieć o innych istotnych komponentach budynku, które również wpływają na jego stabilność i funkcjonalność. Jednym z nich są nadproża – elementy konstrukcyjne umieszczane nad otworami okiennymi i drzwiowymi, których zadaniem jest przeniesienie obciążeń ze ścian znajdujących się powyżej otworu na jego boki. Podobnie jak stropy, nadproża występują w wielu wariantach, dostosowanych do różnych potrzeb i technologii budowlanych:

Rodzaje Nadproży w Budownictwie

• Nadproża strunobetonowe: Lekkie, łatwe w montażu i bardzo wytrzymałe. Dzięki prefabrykacji i sprężeniu betonu, mogą być stosowane w niemal każdej sytuacji – od otworów drzwiowych w ścianach działowych po duże bramy garażowe. Dostępne są w różnych wymiarach, co pozwala na elastyczne dopasowanie do projektu.
• Nadproża żelbetowe: Najstarsze i najbardziej rozpowszechnione rozwiązanie, często nazywane po prostu nadprożami betonowymi. Wykonywane są bezpośrednio na placu budowy poprzez wylewanie betonu do drewnianego szalunku wyłożonego prętami zbrojeniowymi. Od zewnętrznej strony często dodaje się materiał izolacyjny, aby zapobiec przemarzaniu. Ich wadą jest długi czas wykonania, wynikający z konieczności oczekiwania na wyschnięcie betonu, oraz stosunkowo wysokie koszty związane z deskowaniem.
• Nadproża stalowe: Wykonywane według indywidualnego projektu, często na zamówienie w zakładach konstrukcji stalowych. Najczęściej wykorzystuje się do nich ceowniki lub dwuteowniki. Ich wymiary muszą być precyzyjnie wyliczone przez doświadczonego konstruktora, biorącego pod uwagę szerokość otworu i obciążenia. Nadproża stalowe są idealnym rozwiązaniem, gdy szerokość otworu przekracza 2,5 metra.
• Nadproża prefabrykowane: Wykonane z gotowych belek żelbetowych, najczęściej w kształcie litery „L” (np. popularne L19 o wysokości 19 cm i szerokości stopki 9 cm), ale dostępne są także w kształtach „S”, „N” czy „D”. Są znacznie łatwiejsze i szybsze w montażu niż klasyczne nadproża żelbetowe, co znacząco skraca czas prac budowlanych. Mogą być stosowane do każdego typu ścian – zewnętrznych, wewnętrznych i osłonowych.
• Nadproża drewniane: Najczęściej stosowane w domach o konstrukcji drewnianej, gdzie pełnią zarówno funkcję nośną, jak i często ozdobną, wpisując się w estetykę budynku.
• Nadproża murowane niezbrojone: Wykonywane z cegieł lub kamieni, formowane na kształt łuku lub belki. Są bardzo pracochłonne, a ich wykonanie jest znacznie dłuższe niż w przypadku innych rozwiązań.
• Nadproża murowane zbrojone: Mogą być sprzedawane jako gotowe systemy z betonu komórkowego lub wykonywane z cegieł ze specjalnymi stalowymi zbrojeniami. Są to rozwiązania trwałe, ale często wiążą się z wyższymi kosztami.
