Moduł Sprężystości: Fundament Sztywności Materiałów

W świecie inżynierii i projektowania, zrozumienie właściwości materiałów jest absolutnie kluczowe dla tworzenia bezpiecznych, trwałych i efektywnych konstrukcji. Jedną z fundamentalnych cech, która pozwala przewidzieć, jak materiał zachowa się pod wpływem obciążenia, jest jego moduł sprężystości. To parametr, który w prosty, ale głęboki sposób opisuje sztywność materiału, czyli jego zdolność do opierania się odkształceniom pod wpływem sił zewnętrznych. Niezależnie od tego, czy mówimy o stali, polimerach, czy wysoce zaawansowanej ceramice, moduł sprężystości dostarcza inżynierom niezbędnych informacji do podejmowania świadomych decyzji projektowych. Poznajmy bliżej ten fascynujący wskaźnik, jego definicję, metody obliczania i niezliczone zastosowania, ze szczególnym uwzględnieniem jego roli w dziedzinie ceramiki.

Podstawy Modułu Sprężystości: Definicja i Wzór

Moduł sprężystości, najczęściej nazywany modułem Younga (oznaczany literą E), jest miarą sztywności materiału w zakresie sprężystym. Oznacza to, że opisuje on, jak bardzo materiał odkształci się, gdy zostanie poddany naprężeniu, ale jednocześnie będzie w stanie powrócić do swojego pierwotnego kształtu po usunięciu obciążenia. Jest to kluczowa koncepcja w mechanice materiałów, pozwalająca przewidzieć zachowanie materiałów pod wpływem sił rozciągających lub ściskających.

Matematycznie, moduł Younga definiuje się jako stosunek naprężenia do odkształcenia względnego w liniowym zakresie sprężystym materiału. Możemy to zapisać za pomocą prostego wzoru:

E = σ / ε

Gdzie:

• E to moduł Younga, wyrażany zazwyczaj w gigapaskalach (GPa) lub paskalach (Pa).
• σ (sigma) to naprężenie, czyli siła działająca na jednostkę powierzchni materiału. Wyraża się je w paskalach (Pa) lub megapaskalach (MPa). Jest to miara wewnętrznych sił, które powstają w materiale w odpowiedzi na zewnętrzne obciążenie.
• ε (epsilon) to odkształcenie względne, które jest bezwymiarową wielkością. Jest to stosunek zmiany długości materiału do jego pierwotnej długości. Odkształcenie względne informuje nas, jak bardzo materiał zmienił swój kształt w stosunku do swoich pierwotnych wymiarów.

Ten wzór pokazuje bezpośredni związek między siłami działającymi na materiał a jego odpowiedzią w postaci odkształcenia. Im wyższa wartość modułu Younga, tym materiał jest sztywniejszy, co oznacza, że wymaga większego naprężenia, aby wywołać dane odkształcenie.

Rodzaje Modułów Sprężystości: Poza Modułem Younga

Chociaż moduł Younga jest najbardziej znanym i najczęściej używanym modułem sprężystości, istnieją również inne, które opisują różne aspekty zachowania materiału pod obciążeniem:

• Moduł ścinania (G): Znany również jako moduł Kirchhoffa, opisuje sztywność materiału pod wpływem naprężeń ścinających, czyli sił działających równolegle do powierzchni. Mierzy on zdolność materiału do opierania się odkształceniom kątowym.
• Moduł odkształcenia objętościowego (K): Ten moduł opisuje odporność materiału na zmianę objętości pod wpływem ciśnienia hydrostatycznego (jednostajnego nacisku ze wszystkich stron).

Wszystkie te moduły są ze sobą powiązane i razem dostarczają pełniejszego obrazu właściwości sprężystych materiału.

Znaczenie Modułu Younga w Inżynierii Materiałowej

Znajomość modułu Younga jest niezwykle ważna w wielu dziedzinach inżynierii. Pozwala ona inżynierom:

• Przewidywać odkształcenia: Dzięki E można obliczyć, jak bardzo dana konstrukcja lub element odkształci się pod wpływem określonego obciążenia. Jest to kluczowe dla zapewnienia, że elementy pozostaną w dopuszczalnych granicach deformacji i nie wpłyną negatywnie na funkcjonalność lub estetykę konstrukcji.
• Projektować bezpieczne konstrukcje: Zbyt duże odkształcenia mogą prowadzić do uszkodzeń lub nawet katastrofalnych awarii. Znając moduł Younga, projektanci mogą dobrać odpowiednie materiały i wymiary, aby konstrukcja była wystarczająco sztywna i bezpieczna.
• Wybierać odpowiednie materiały: W zależności od wymagań aplikacji (np. potrzeba dużej sztywności, elastyczności, odporności na uderzenia), inżynierowie mogą wybrać materiał o odpowiednim module Younga.
• Analizować naprężenia: Moduł Younga jest niezbędny do przeprowadzenia analizy naprężeń i odkształceń w złożonych konstrukcjach, często z wykorzystaniem metod numerycznych, takich jak Metoda Elementów Skończonych (MES).

Moduł Sprężystości dla Różnych Materiałów: Od Stali do Ceramiki

Wartość modułu Younga znacznie różni się w zależności od rodzaju materiału, odzwierciedlając jego unikalne właściwości atomowe i wiązania. Jak wspomniano, stal, będąca jednym z najczęściej stosowanych materiałów w inżynierii budowlanej, charakteryzuje się bardzo wysokim modułem Younga, wynoszącym zazwyczaj 200-210 GPa. Ta wartość oznacza, że stal jest materiałem o dużej sztywności oraz odporności na odkształcenia w wyniku działania obciążeń, co czyni ją idealną do konstrukcji nośnych.

Jednak świat materiałów jest znacznie szerszy, a moduł Younga dla innych popularnych materiałów, takich jak aluminium (około 69-70 GPa) czy polimery (0.1-4 GPa), jest znacznie niższy. To pokazuje, jak różnorodna jest odpowiedź materiałów na obciążenia.

Moduł Sprężystości w Ceramice

Szczególnie interesującym obszarem, w którym moduł sprężystości odgrywa kluczową rolę, jest ceramika. Ceramika, w tym zarówno tradycyjne wyroby (jak porcelana, kamionka), jak i zaawansowane materiały ceramiczne (tlenek glinu, węglik krzemu), charakteryzuje się zazwyczaj bardzo wysokimi wartościami modułu Younga, często przewyższającymi nawet stal. Oznacza to, że ceramika jest niezwykle sztywna i odporna na odkształcenia elastyczne.

• Tradycyjna ceramika (np. porcelana): Moduły Younga dla porcelany mogą wynosić od 60 do 100 GPa, w zależności od składu i procesu wypalania.
• Zaawansowana ceramika (np. tlenek glinu, Al2O3): Materiały takie jak tlenek glinu, szeroko stosowane w przemyśle i medycynie, mogą osiągać moduły Younga w zakresie 300-400 GPa. Węglik krzemu (SiC) czy azotek krzemu (Si3N4) mogą mieć wartości nawet powyżej 400 GPa.

Wysoka sztywność ceramiki sprawia, że jest ona idealna do zastosowań wymagających dużej odporności na deformacje, takich jak elementy konstrukcyjne pracujące w wysokich temperaturach, komponenty odporne na ścieranie czy implanty medyczne. Jednakże, wysoki moduł Younga w ceramice jest często związany z jej charakterystyczną cechą – kruchością. Ceramika, choć bardzo sztywna, odkształca się bardzo mało w zakresie sprężystym, a po przekroczeniu granicy sprężystości ulega nagłemu pęknięciu, zamiast plastycznemu odkształceniu, jak ma to miejsce w przypadku metali.

Czynniki wpływające na Moduł Younga w Ceramice

Wartość modułu Younga dla ceramiki nie jest stała i może być modyfikowana poprzez kontrolę procesów produkcyjnych i składu materiału:

• Porowatość: Obecność porów w strukturze ceramiki znacząco obniża jej moduł Younga. Im większa porowatość, tym niższa sztywność materiału. Dlatego w zaawansowanej ceramice dąży się do minimalizacji porowatości.
• Temperatura spiekania: Wyższa temperatura spiekania zazwyczaj prowadzi do większej gęstości i niższej porowatości, a tym samym do wyższego modułu Younga.
• Skład chemiczny i faza krystaliczna: Rodzaj użytych surowców i fazy krystaliczne powstające podczas spiekania mają bezpośredni wpływ na wiązania atomowe i tym samym na moduł sprężystości.
• Rozmiar ziarna: Mniejsze ziarna mogą czasami prowadzić do nieznacznie wyższego modułu Younga, choć wpływ ten jest mniej znaczący niż porowatość.

Metody Pomiaru Modułu Sprężystości

Aby określić moduł Younga dla danego materiału, stosuje się różne metody badawcze. Najczęściej są to:

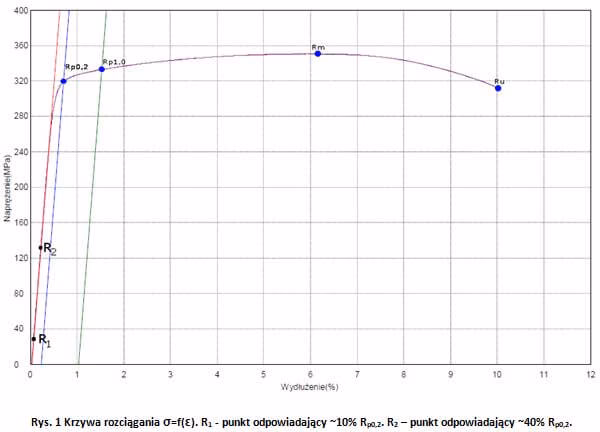

• Próba rozciągania: Jest to standardowa metoda dla materiałów ciągliwych (jak metale). Próbka materiału jest rozciągana z kontrolowaną prędkością, a jednocześnie mierzone są siła i wydłużenie. Dane te są następnie wykorzystywane do sporządzenia krzywej naprężenie-odkształcenie, z której wyznacza się moduł Younga jako nachylenie liniowego odcinka krzywej. Dla ceramiki metoda rozciągania jest trudna ze względu na jej kruchość i tendencję do pękania przy niewielkich odkształceniach.
• Próba zginania (trójpunktowa lub czteropunktowa): Jest to preferowana metoda dla materiałów kruchych, takich jak ceramika. Próbka w kształcie belki jest podpierana na dwóch lub trzech punktach i obciążana w punkcie centralnym (trójpunktowa) lub w dwóch punktach (czteropunktowa). Mierzy się ugięcie belki pod wpływem obciążenia, a następnie oblicza moduł Younga na podstawie geometrii próbki i zastosowanej siły.
• Metody dynamiczne (np. ultradźwiękowe): Polegają na pomiarze prędkości rozchodzenia się fal dźwiękowych (ultradźwięków) przez materiał. Na podstawie prędkości fali i gęstości materiału można obliczyć moduł Younga. Metody te są bezinwazyjne i często stosowane do kontroli jakości.

Tabela Porównawcza Modułów Younga dla Wybranych Materiałów

Poniższa tabela przedstawia przykładowe wartości modułu Younga dla różnych materiałów, aby zilustrować ich względną sztywność. Należy pamiętać, że wartości te mogą się różnić w zależności od dokładnego składu, obróbki i warunków badania.

Materiał	Moduł Younga (GPa)
Stal	200 - 210
Aluminium	69 - 70
Miedź	110 - 120
Drewno (sosna, wzdłuż włókien)	9 - 14
Polietylen (PE)	0.1 - 1.5
Ceramika (porcelana)	60 - 100
Ceramika (tlenek glinu, Al2O3)	300 - 400
Ceramika (węglik krzemu, SiC)	400 - 450
Szkło	50 - 90

Z tabeli wyraźnie widać, że zaawansowane materiały ceramiczne wykazują jedne z najwyższych modułów Younga spośród powszechnie stosowanych materiałów inżynierskich, co podkreśla ich wyjątkową sztywność i odporność na odkształcenia.

Zastosowanie Modułu Sprężystości w Projektowaniu Ceramicznym

W projektowaniu elementów ceramicznych, moduł Younga jest parametrem o fundamentalnym znaczeniu. Pomaga on inżynierom:

• Optymalizować grubość i geometrię: Znając moduł Younga, można określić minimalną grubość ścianek lub wymiary elementów ceramicznych, aby zapewnić ich odpowiednią sztywność i uniknąć nadmiernych odkształceń pod obciążeniem.
• Przewidywać zachowanie pod obciążeniem: W przypadku ceramiki, która jest krucha, precyzyjne przewidywanie odkształceń jest kluczowe, ponieważ nawet niewielkie przekroczenie granicy sprężystości może prowadzić do pęknięcia.
• Projektować połączenia: Różnice w modułach Younga między ceramiką a innymi materiałami (np. metalami) w połączeniach lub kompozytach muszą być uwzględnione, aby uniknąć koncentracji naprężeń i uszkodzeń.
• Dobierać ceramikę do specyficznych zastosowań: Czy potrzebna jest ceramika do zastosowań wysokotemperaturowych, gdzie sztywność musi być zachowana nawet w ekstremalnych warunkach? A może do precyzyjnych instrumentów, gdzie minimalne odkształcenia są kluczowe? Moduł Younga jest jednym z parametrów decyzyjnych.
• Wspierać rozwój nowych materiałów: Badania nad nowymi kompozycjami ceramicznymi często koncentrują się na poprawie ich właściwości mechanicznych, w tym na zwiększeniu modułu Younga przy jednoczesnym zachowaniu innych pożądanych cech.

Najczęściej Zadawane Pytania (FAQ)

1. Co to jest moduł Younga?
Moduł Younga, znany również jako moduł sprężystości, to miara sztywności materiału. Określa on, jak bardzo materiał odkształci się pod wpływem przyłożonego naprężenia, zanim przekroczy granicę sprężystości i zacznie się trwale odkształcać lub pękać.

2. Czy moduł Younga jest stały dla materiału?
Wartość modułu Younga jest stała dla danego materiału w zakresie sprężystym i w określonych warunkach (np. temperatura). Może się ona zmieniać w zależności od temperatury, porowatości, składu chemicznego i mikrostruktury materiału.

3. Jak moduł Younga wpływa na kruchość ceramiki?
Wysoki moduł Younga w ceramice oznacza jej dużą sztywność i małe odkształcenia przed pęknięciem. Materiały o wysokim E zazwyczaj charakteryzują się również wysoką kruchością, ponieważ nie są zdolne do znacznego odkształcenia plastycznego, które mogłoby rozproszyć energię i zapobiec pęknięciu.

4. Dlaczego moduł Younga jest ważny w ceramice?
W ceramice moduł Younga jest kluczowy do projektowania elementów, które muszą zachować swój kształt i wymiary pod obciążeniem, szczególnie w zastosowaniach wysokotemperaturowych, odpornych na ścieranie czy w precyzyjnych komponentach, gdzie minimalne deformacje są niedopuszczalne.

5. Czy temperatura wpływa na moduł Younga?
Tak, temperatura ma wpływ na moduł Younga. Zazwyczaj wraz ze wzrostem temperatury moduł Younga większości materiałów maleje, co oznacza, że stają się one mniej sztywne. Jest to szczególnie ważne w przypadku materiałów pracujących w ekstremalnych temperaturach, takich jak zaawansowana ceramika.

6. Czy moduł sprężystości można zwiększyć?
Tak, moduł sprężystości materiału można modyfikować. W przypadku ceramiki, zwiększenie gęstości (zmniejszenie porowatości), optymalizacja składu chemicznego i struktury krystalicznej oraz precyzyjna kontrola procesu spiekania mogą prowadzić do wyższych wartości modułu Younga.

Podsumowanie

Moduł sprężystości, a w szczególności moduł Younga, jest fundamentalnym parametrem, który pozwala nam zrozumieć i przewidzieć, jak materiały zachowają się pod wpływem sił zewnętrznych. Od jego wartości zależy sztywność materiału, a co za tym idzie – jego przydatność w konkretnych zastosowaniach inżynierskich. W przypadku ceramiki, wysoki moduł Younga świadczy o jej wyjątkowej sztywności i odporności na odkształcenia, co czyni ją niezastąpioną w wielu wymagających środowiskach. Zrozumienie tego parametru i umiejętność jego obliczania to podstawa dla każdego, kto zajmuje się projektowaniem, badaniem lub produkcją materiałów, gwarantując trwałość i bezpieczeństwo tworzonych konstrukcji.
