W świecie inżynierii i technologii, gdzie precyzja, wydajność i niezawodność są kluczowe, ciągle poszukuje się innowacyjnych rozwiązań. Jednym z takich przełomów są hybrydowe łożyska ceramiczne, które stanowią znaczący krok naprzód w porównaniu do tradycyjnych łożysk stalowych. Często pojawia się jednak pytanie: czy ich wyższa cena jest uzasadniona? W tym obszernym przewodniku zagłębimy się w świat hybrydowych łożysk ceramicznych, analizując ich budowę, niezliczone korzyści, kluczowe zastosowania oraz wpływ na różnorodne gałęzie przemysłu. Bez względu na to, czy jesteś inżynierem, entuzjastą maszyn, czy po prostu ciekawym najnowszych technologii, zapraszamy do odkrycia fascynującego świata hybrydowych łożysk ceramicznych.

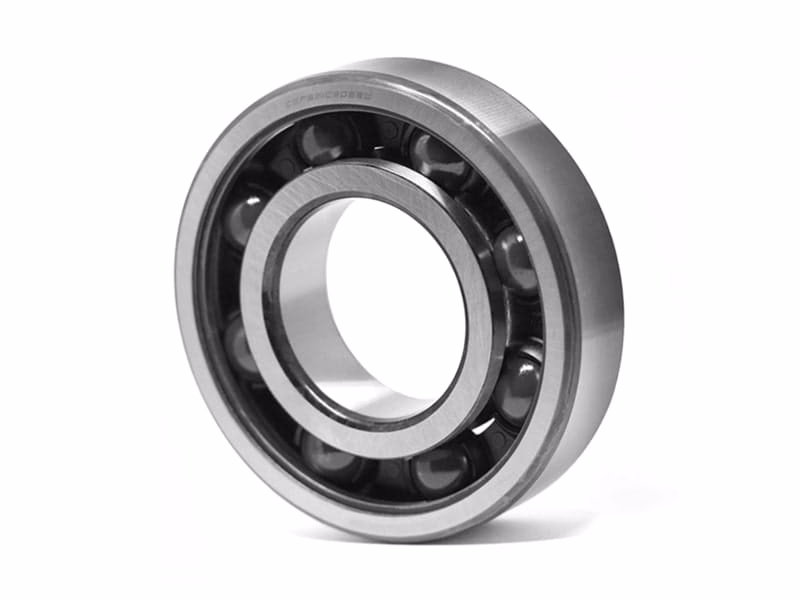

Czym są hybrydowe łożyska ceramiczne?
Hybrydowe łożyska ceramiczne to rodzaj łożysk tocznych, które łączą w sobie elementy zarówno tradycyjnych łożysk kulkowych stalowych, jak i materiałów ceramicznych. W typowym łożysku elementy toczne, takie jak kulki, są wykonane ze stali. Jednak w hybrydowych łożyskach ceramicznych elementy toczne są zazwyczaj wykonane z materiałów ceramicznych, podczas gdy bieżnie wewnętrzne i zewnętrzne (części, które otaczają elementy toczne) są nadal wykonane ze stali.
Kluczowe komponenty hybrydowych łożysk ceramicznych to:
- Kulki ceramiczne: Elementy toczne w tych łożyskach są wykonane z wysokiej jakości materiałów ceramicznych, takich jak azotek krzemu (Si3N4) lub dwutlenek cyrkonu (ZrO2). Materiały te oferują wyjątkową twardość, odporność na korozję i niskie właściwości tarcia.
- Bieżnie stalowe: Zewnętrzne i wewnętrzne bieżnie, czyli pierścienie, są zazwyczaj wykonane ze stali. Pierścienie te zapewniają trwałość i wytrzymałość konstrukcji łożyska.
Materiały ceramiczne używane w łożyskach hybrydowych, najczęściej azotek krzemu (Si3N4) lub dwutlenek cyrkonu (ZrO2), oferują szereg znaczących przewag nad tradycyjnymi łożyskami stalowymi.
Główne zalety hybrydowych łożysk ceramicznych
Dlaczego warto rozważyć inwestycję w hybrydowe łożyska ceramiczne? Ich unikalna konstrukcja przekłada się na szereg korzyści, które znacząco poprawiają wydajność i żywotność maszyn:
- Zmniejszone tarcie: Jedną z najbardziej zauważalnych zalet hybrydowych łożysk ceramicznych jest ich zdolność do znacznego zmniejszenia tarcia. Gładka powierzchnia kulek ceramicznych i ich wysoka twardość zapewniają minimalny kontakt z bieżniami stalowymi. W rezultacie tarcie jest zredukowane, co prowadzi do mniejszego wytwarzania ciepła i zwiększonej wydajności. Mniejsze tarcie oznacza również niższe zużycie energii, co może przekładać się na realne oszczędności operacyjne w dłuższej perspektywie.
- Zwiększona trwałość: Materiały ceramiczne są wyjątkowo twarde i odporne na zużycie. Ta twardość pomaga hybrydowym łożyskom ceramicznym wytrzymywać duże obciążenia, obciążenia udarowe i środowiska ścierne lepiej niż tradycyjne łożyska stalowe. Przekłada się to na wydłużoną żywotność łożyska i zmniejszone wymagania konserwacyjne, redukując przestoje i koszty napraw.
- Odporność na korozję: Hybrydowe łożyska ceramiczne są wysoce odporne na korozję, co czyni je idealnymi do zastosowań, gdzie występuje narażenie na agresywne chemikalia lub wilgoć. Zachowują swoją wydajność nawet w trudnych, korozyjnych środowiskach, co jest kluczowe w przemyśle chemicznym, spożywczym czy morskim.
- Zdolność do pracy przy wysokich prędkościach: Ze względu na zmniejszone tarcie i niższe wytwarzanie ciepła, hybrydowe łożyska ceramiczne są zdolne do pracy przy znacznie wyższych prędkościach niż łożyska stalowe. Ta cecha sprawia, że są one nieocenione w zastosowaniach wymagających precyzji i wysokich prędkości obrotowych, takich jak wrzeciona obrabiarek czy turbiny.
- Niższe temperatury pracy: Mniejsze tarcie oznacza mniejsze wytwarzanie ciepła podczas pracy. Hybrydowe łożyska ceramiczne pracują chłodniej, zmniejszając ryzyko przegrzania i poprawiając ogólną wydajność maszyn. Niższe temperatury pracy również wydłużają żywotność smaru i innych komponentów systemu.
- Lekkość: Materiały ceramiczne są generalnie lżejsze niż stal, co może przyczynić się do zmniejszenia masy obrotowej i zmniejszenia sił odśrodkowych, szczególnie w zastosowaniach wysokich prędkości. Ta redukcja masy może mieć pozytywny wpływ na dynamikę systemu i zużycie energii.
Hybrydowe czy pełne ceramiczne? Zrozumienie różnic
Często w dyskusjach o łożyskach ceramicznych pojawia się pewne zamieszanie, ponieważ termin ten bywa używany zamiennie z łożyskami hybrydowymi. Kluczowa różnica między łożyskami ceramicznymi a hybrydowymi łożyskami ceramicznymi leży w materiałach użytych do produkcji elementów tocznych (takich jak kulki) oraz, w pewnym stopniu, w typie bieżni łożyskowych.
Hybrydowe łożyska ceramiczne
W hybrydowych łożyskach ceramicznych tylko elementy toczne są wykonane z materiału ceramicznego, podczas gdy bieżnie wewnętrzne i zewnętrzne są zazwyczaj wykonane ze stali. Najczęściej stosowane materiały ceramiczne na elementy toczne to azotek krzemu (Si3N4) lub dwutlenek cyrkonu (ZrO2). Hybrydowe łożyska ceramiczne mają na celu połączenie zalet ceramicznych elementów tocznych z bardziej tradycyjnymi stalowymi bieżniami, oferując poprawioną wydajność, zmniejszone tarcie i zwiększoną trwałość. Są one często wybierane do zastosowań, gdzie pożądane są korzyści z materiałów ceramicznych, ale preferowane jest bardziej opłacalne rozwiązanie niż pełne łożyska ceramiczne.
Pełne łożyska ceramiczne
W łożyskach ceramicznych zarówno elementy toczne (kulki lub wałeczki), jak i bieżnie łożyskowe (wewnętrzne i zewnętrzne) są wykonane w całości z materiału ceramicznego, zazwyczaj azotku krzemu (Si3N4) lub dwutlenku cyrkonu (ZrO2). Pełne łożyska ceramiczne oferują takie korzyści jak ekstremalna twardość, bardzo niskie tarcie, całkowita odporność na korozję i wysoką tolerancję na temperatury. Są one często stosowane w zastosowaniach, gdzie te właściwości są krytyczne, takich jak w przemyśle lotniczym, medycznym (np. w skanerach MRI, ponieważ są niemagnetyczne) oraz w niektórych wyspecjalizowanych maszynach przemysłowych. Należy jednak pamiętać, że większa twardość łożysk ceramicznych oznacza również większą kruchość, w związku z czym nie tolerują one dobrze obciążeń udarowych.
Podsumowując, podstawowa różnica polega na tym, że pełne łożyska ceramiczne są w całości wykonane z materiału ceramicznego, zarówno dla elementów tocznych, jak i bieżni, podczas gdy hybrydowe łożyska ceramiczne zawierają ceramiczne elementy toczne ze stalowymi bieżniami. Wybór między nimi zależy od konkretnych wymagań zastosowania, biorąc pod uwagę takie czynniki jak koszt, wydajność i warunki środowiskowe.
Smarowanie hybrydowych łożysk ceramicznych: Często zadawane pytania
Jednym z najczęstszych pytań dotyczących hybrydowych łożysk ceramicznych jest to, czy wymagają one smarowania. Odpowiedź brzmi: tak, hybrydowe łożyska ceramiczne, podobnie jak inne typy łożysk, zazwyczaj wymagają smarowania, aby działać wydajnie i zmniejszać tarcie. Smarowanie pomaga minimalizować zużycie, rozpraszać ciepło i zapobiegać korozji w komponentach łożyska.
Podczas gdy same ceramiki mogą mieć niższe współczynniki tarcia w porównaniu do stali, odpowiednie smarowanie jest nadal kluczowe dla optymalnej wydajności i długowieczności łożyska hybrydowego. Wybór smaru może się różnić w zależności od konkretnego zastosowania i warunków pracy. Typowe smary do hybrydowych łożysk ceramicznych obejmują oleje i smary stałe. Na wybór smaru wpływają takie czynniki jak prędkość łożyska, obciążenie, temperatura i warunki środowiskowe.
Korzyści ze smarowania w łożyskach hybrydowych:
- Zmniejszone tarcie: Odpowiednie smarowanie pomaga zmniejszyć tarcie między elementami tocznymi (kulkami ceramicznymi) a bieżniami, przyczyniając się do poprawy wydajności.
- Ochrona przed zużyciem: Smar tworzy ochronną warstwę, która pomaga zapobiegać bezpośredniemu kontaktowi między elementami tocznymi a bieżniami, zmniejszając zużycie powierzchni łożyska.
- Rozpraszanie ciepła: Smar wspomaga rozpraszanie ciepła generowanego podczas pracy, zapobiegając przegrzaniu i potencjalnym uszkodzeniom łożyska.
- Zapobieganie korozji: Smar może stanowić barierę ochronną przed korozją, szczególnie w zastosowaniach, gdzie występuje narażenie na wilgoć lub środowiska korozyjne (choć ceramiczne kulki są odporne, stalowe bieżnie już nie).
Należy bezwzględnie przestrzegać zaleceń producenta dotyczących typu smaru i interwału smarowania dla konkretnego hybrydowego łożyska ceramicznego, aby zapewnić optymalną wydajność i długowieczność. Regularna konserwacja, w tym kontrola i wymiana smaru, jest kluczowa dla ciągłego, płynnego działania łożyska. W przeciwieństwie do pełnych łożysk ceramicznych, które często mogą pracować bez smarowania, hybrydy, ze względu na stalowe bieżnie, wymagają tej kluczowej formy konserwacji.
Porównanie: Łożyska hybrydowe vs. pełne ceramiczne vs. stalowe
Aby ułatwić zrozumienie, kiedy warto inwestować w hybrydowe łożyska ceramiczne, przedstawiamy tabelę porównawczą kluczowych cech trzech typów łożysk:
| Cecha | Łożyska Stalowe | Hybrydowe Łożyska Ceramiczne | Pełne Łożyska Ceramiczne |
|---|---|---|---|
| Materiał kulek | Stal | Ceramika (Si3N4, ZrO2) | Ceramika (Si3N4, ZrO2) |
| Materiał bieżni | Stal | Stal | Ceramika (Si3N4, ZrO2) |
| Tarcie | Standardowe | Znacząco niższe | Ekstremalnie niskie |
| Twardość | Standardowa | Wysoka (kulki), standardowa (bieżnie) | Bardzo wysoka |
| Odporność na zużycie | Standardowa | Wysoka | Bardzo wysoka |
| Odporność na korozję | Niska do średniej | Dobra (kulki), ograniczona (bieżnie stalowe) | Doskonała |
| Odporność na wysoką temp. | Średnia | Dobra | Doskonała (do 800°C bez klatki) |
| Zdolność do wysokich prędkości | Standardowa | Wysoka | Wysoka (zależy od klatki) |
| Lekkość | Standardowa | Lżejsze (kulki) | Znacząco lżejsze (ok. 45% wagi stali) |
| Kruchość | Niska | Niska (bieżnie stalowe) | Wysoka (nie toleruje obciążeń udarowych) |
| Wymóg smarowania | Tak | Zazwyczaj tak | Często nie (w zależności od temp. i prędkości) |
| Koszt | Najniższy | Średni | Najwyższy |
| Zastosowania typowe | Ogólne maszyny, motoryzacja | Wrzeciona maszyn, pompy, silniki elektryczne, rowery wyścigowe | Przemysł lotniczy, medycyna, chemia, środowiska agresywne |
Czy hybrydowe łożyska ceramiczne są warte swojej ceny?
Odpowiedź na to pytanie nie jest jednoznaczna i zależy w dużej mierze od konkretnego zastosowania oraz oczekiwanych korzyści. Jak wynika z powyższych analiz, hybrydowe łożyska ceramiczne rewolucjonizują świat łożysk, łącząc najlepsze cechy materiałów ceramicznych i stalowych. Ich zmniejszone tarcie, zwiększona trwałość, odporność na korozję, zdolność do pracy przy wysokich prędkościach i niższe temperatury pracy sprawiają, że są one lepszym wyborem dla wielu zastosowań w różnych gałęziach przemysłu.
Inwestowanie w hybrydowe łożyska ceramiczne może prowadzić do poprawy wydajności maszyn, zmniejszenia kosztów konserwacji i zwiększenia ogólnej efektywności. Choć ich początkowy koszt jest wyższy niż tradycyjnych łożysk stalowych, w wielu przypadkach przekładają się one na długoterminowe oszczędności dzięki dłuższej żywotności, mniejszemu zużyciu energii i rzadszym przestojom.
Wartość hybrydowych łożysk ceramicznych jest szczególnie widoczna w aplikacjach, gdzie:
- Wymagana jest wysoka precyzja i prędkość (np. wrzeciona obrabiarek, turbiny).
- Środowisko pracy jest korozyjne lub agresywne chemicznie.
- Wysokie temperatury są problemem dla tradycyjnych łożysk.
- Konieczne jest minimalizowanie tarcia i wytwarzania ciepła w celu zwiększenia efektywności energetycznej.
- Chęć zmniejszenia masy obrotowej jest priorytetem (np. w sprzęcie sportowym, takim jak rowery).
Podsumowując, jeśli poszukujesz rozwiązania, które znacząco podniesie wydajność Twoich maszyn, zmniejszy częstotliwość awarii i obniży długoterminowe koszty eksploatacji, hybrydowe łożyska ceramiczne są inwestycją, która może się opłacić. W miarę postępu technologicznego, hybrydowe łożyska ceramiczne mają odegrać kluczową rolę w kształtowaniu przyszłości wielu branż. Jeśli dążysz do podniesienia wydajności swoich maszyn, nadszedł czas, aby rozważyć niezwykłe korzyści płynące z hybrydowych łożysk ceramicznych.
Często zadawane pytania (FAQ)
1. Czy hybrydowe łożyska ceramiczne są zawsze lepsze niż stalowe?
Nie zawsze. Choć oferują wiele przewag, ich wyższy koszt może być nieuzasadniony w zastosowaniach o niskich wymaganiach dotyczących prędkości, obciążenia czy środowiska. Ich wartość jest widoczna tam, gdzie kluczowe są ich unikalne właściwości, takie jak wysoka prędkość, odporność na korozję czy niższe tarcie.
2. Jak długo wytrzymują hybrydowe łożyska ceramiczne?
Ich żywotność jest zazwyczaj znacznie dłuższa niż w przypadku łożysk stalowych, dzięki zwiększonej twardości kulek ceramicznych i mniejszemu tarciu. Dokładna żywotność zależy od warunków pracy, obciążenia, prędkości i prawidłowego smarowania.
3. Czy mogę używać hybrydowych łożysk ceramicznych w wodzie?
Kulki ceramiczne są wysoce odporne na korozję, w tym na wodę. Jednak stalowe bieżnie nadal mogą korodować, choć w mniejszym stopniu niż w przypadku pełnych łożysk stalowych (szczególnie jeśli są wykonane ze stali nierdzewnej). W środowiskach narażonych na wilgoć lub korozję, odpowiednie smarowanie jest jeszcze bardziej kluczowe, a w przypadku ekstremalnie agresywnych warunków lepszym wyborem mogą być pełne łożyska ceramiczne.
4. Czy hybrydowe łożyska ceramiczne są głośniejsze niż stalowe?
Zazwyczaj są cichsze, ponieważ mniejsze tarcie i lepsza precyzja prowadzą do płynniejszej pracy. Wibracje i hałas są często redukowane dzięki ich właściwościom.
5. Czy hybrydowe łożyska ceramiczne są drogie?
Tak, ich cena początkowa jest wyższa niż tradycyjnych łożysk stalowych. Jednak biorąc pod uwagę ich dłuższą żywotność, mniejsze wymagania konserwacyjne, redukcję zużycia energii i poprawę wydajności maszyny, mogą okazać się bardziej opłacalne w perspektywie długoterminowej.
