Kondensator: Jak Magazynuje Ładunek?

Kondensatory to jedne z najbardziej fundamentalnych komponentów w świecie elektroniki, obecne w niemal każdym urządzeniu, od prostych zabawek po zaawansowane systemy komputerowe. Ich główną funkcją jest magazynowanie energii elektrycznej w postaci pola elektrycznego. Ale co dokładnie oznacza ten „ładunek” i jak kondensator jest w stanie go przechowywać? W tym artykule zagłębimy się w mechanizmy działania kondensatorów, wyjaśniając, jak gromadzą i uwalniają energię, oraz co wpływa na ich zdolność do magazynowania ładunku.

Jak zbudowany jest kondensator? Podstawy konstrukcji

Symbol schematyczny kondensatora w rzeczywistości bardzo dobrze odzwierciedla jego budowę. Kondensator składa się z dwóch przewodzących płytek metalowych oraz materiału izolacyjnego, zwanego dielektrykiem. Płytki metalowe są umieszczone bardzo blisko siebie, równolegle, ale dielektryk znajduje się między nimi, aby zapobiec ich stykaniu się.

Typowa konstrukcja kondensatora przypomina kanapkę: dwie metalowe płytki oddzielone izolującym dielektrykiem. Dielektryk może być wykonany z różnych materiałów izolacyjnych, takich jak papier, szkło, guma, ceramika, plastik, a nawet powietrze – cokolwiek, co będzie utrudniać przepływ prądu. Płytki natomiast są wykonane z materiałów przewodzących, takich jak aluminium, tantal, srebro lub inne metale. Każda z płytek jest połączona z wyprowadzeniem, które służy do podłączenia kondensatora do reszty obwodu.

Pojemność kondensatora – wyrażana w Faradach – zależy od jego konstrukcji. Większa pojemność wymaga większego kondensatora. Płytki o większej powierzchni styku zapewniają większą pojemność, natomiast większa odległość między płytkami oznacza mniejszą pojemność. Materiał dielektryka również ma wpływ na to, ile Faradów ma kondensator. Całkowitą pojemność kondensatora można obliczyć za pomocą równania:

C = εr * A / d

Gdzie:

• C to pojemność (w Faradach)
• εr to względna przenikalność elektryczna dielektryka (stała wartość określona przez materiał dielektryczny)
• A to powierzchnia, na której płytki zachodzą na siebie (w metrach kwadratowych)
• d to odległość między płytkami (w metrach)

Zrozumienie tej zależności jest kluczowe, ponieważ pokazuje, jak fizyczne wymiary i materiały wpływają na fundamentalną zdolność kondensatora do przechowywania ładunku.

Jak działa kondensator? Magazynowanie ładunku

Prąd elektryczny to przepływ ładunku elektrycznego, który komponenty elektryczne wykorzystują do świecenia, obracania się czy wykonywania innych zadań. Gdy prąd wpływa do kondensatora, ładunki „blokują się” na płytkach, ponieważ nie mogą przejść przez izolujący dielektryk. Elektrony – ujemnie naładowane cząstki – są zasysane do jednej z płytek, która staje się ogólnie ujemnie naładowana. Duża masa ujemnych ładunków na jednej płytce odpycha podobne ładunki na drugiej płytce, czyniąc ją dodatnio naładowaną.

Dodatnie i ujemne ładunki na każdej z tych płytek przyciągają się wzajemnie, ponieważ tak właśnie działają ładunki przeciwne. Jednakże, z dielektrykiem umieszczonym między nimi, pomimo ich chęci do połączenia się, ładunki pozostają na zawsze uwięzione na płytkach (dopóki nie znajdą innej drogi). Stacjonarne ładunki na tych płytkach tworzą pole elektryczne, które wpływa na elektryczną energię potencjalną i napięcie. Gdy ładunki gromadzą się w kondensatorze w ten sposób, kondensator magazynuje energię elektryczną, podobnie jak bateria magazynuje energię chemiczną.

Ładowanie i rozładowywanie kondensatora

Gdy dodatnie i ujemne ładunki gromadzą się na płytkach kondensatora, kondensator staje się naładowany. Kondensator może utrzymywać swoje pole elektryczne – czyli utrzymywać ładunek – ponieważ dodatnie i ujemne ładunki na każdej z płytek przyciągają się wzajemnie, ale nigdy się nie spotykają.

W pewnym momencie płytki kondensatora będą tak pełne ładunków, że po prostu nie będą mogły przyjąć więcej. Na jednej płytce będzie wystarczająco dużo ładunków ujemnych, aby odpychać wszelkie inne, które próbują się dołączyć. W tym miejscu w grę wchodzi pojemność (Farady) kondensatora, która określa maksymalną ilość ładunku, jaką kondensator może przechowywać.

Jeśli w obwodzie zostanie utworzona ścieżka, która pozwoli ładunkom znaleźć inną drogę do siebie, opuszczą one kondensator, który zostanie rozładowany. Na przykład, w obwodzie pokazanym poniżej (wyobraźmy sobie schemat, gdzie bateria ładuje kondensator, a następnie dioda LED jest podłączona do kondensatora), bateria może być użyta do wywołania potencjału elektrycznego na kondensatorze. Spowoduje to gromadzenie się równych, ale przeciwnych ładunków na każdej z płytek, aż będą tak pełne, że odepchną dalszy przepływ prądu. Dioda LED umieszczona szeregowo z kondensatorem mogłaby zapewnić ścieżkę dla prądu, a energia zmagazynowana w kondensatorze mogłaby zostać wykorzystana do krótkotrwałego oświetlenia diody LED.

Obliczanie ładunku, napięcia i prądu w kondensatorze

Pojemność kondensatora – liczba Faradów, którą posiada – mówi nam, ile ładunku może przechowywać. Ilość ładunku, którą kondensator aktualnie przechowuje, zależy od różnicy potencjałów (napięcia) między jego płytkami. Ta zależność między ładunkiem, pojemnością i napięciem może być modelowana za pomocą równania:

Q = C * V

Gdzie:

• Q to ładunek (w Kulombach) zmagazynowany w kondensatorze
• C to pojemność (w Faradach)
• V to napięcie (w Voltach) przyłożone do kondensatora

Ładunek (Q) zmagazynowany w kondensatorze jest iloczynem jego pojemności (C) i przyłożonego do niego napięcia (V). Pojemność kondensatora powinna zawsze być stałą, znaną wartością. Możemy więc regulować napięcie, aby zwiększyć lub zmniejszyć ładunek kondensatora. Większe napięcie oznacza więcej ładunku, mniejsze napięcie – mniej ładunku.

To równanie daje nam również dobry sposób na zdefiniowanie wartości jednego Farada. Jeden Farad (F) to zdolność do przechowywania jednej jednostki energii (Kulombów) na każdy jeden wolt.

Obliczanie prądu w kondensatorze

Możemy pójść o krok dalej z równaniem ładunku/napięcia/pojemności, aby dowiedzieć się, jak pojemność i napięcie wpływają na prąd, ponieważ prąd jest szybkością przepływu ładunku. Istota zależności kondensatora od napięcia i prądu jest następująca: ilość prądu płynącego przez kondensator zależy zarówno od pojemności, jak i od tego, jak szybko napięcie rośnie lub spada. Jeśli napięcie na kondensatorze szybko wzrasta, przez kondensator zostanie indukowany duży dodatni prąd. Wolniejszy wzrost napięcia na kondensatorze równa się mniejszemu prądowi przez niego. Jeśli napięcie na kondensatorze jest stałe i niezmienne, żaden prąd przez niego nie będzie płynął.

Równanie do obliczania prądu płynącego przez kondensator jest następujące:

I = C * (dV/dt)

Gdzie dV/dt to pochodna (w zaawansowanej matematyce to fantazyjny sposób na określenie natychmiastowej szybkości) napięcia w czasie; jest to równoważne z pytaniem „jak szybko napięcie rośnie lub spada w tym konkretnym momencie”. Główny wniosek z tego równania jest taki, że jeśli napięcie jest stałe, pochodna wynosi zero, co oznacza, że prąd również wynosi zero. Dlatego prąd nie może płynąć przez kondensator utrzymujący stałe napięcie stałe (DC).

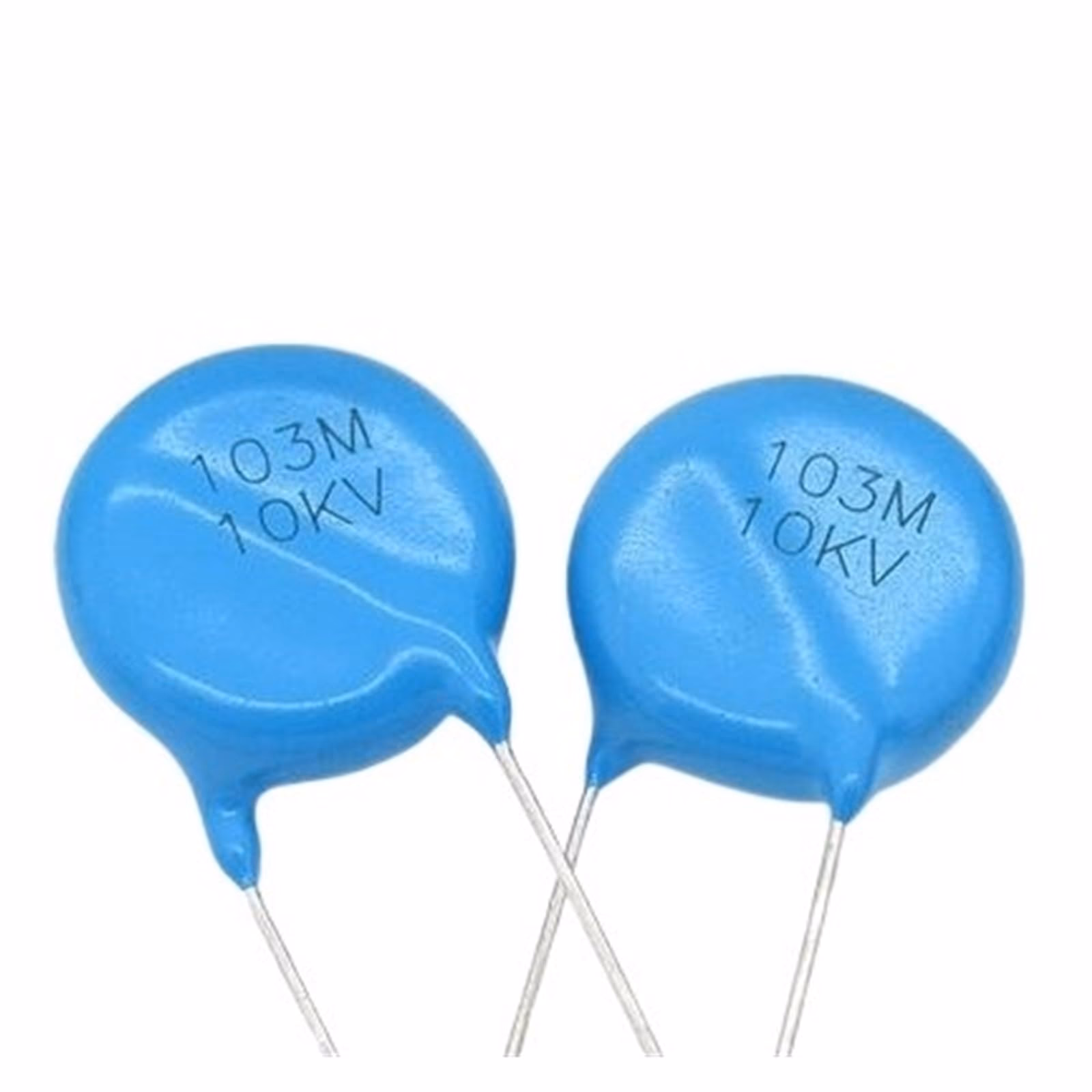

Kondensatory ceramiczne – czy utrzymują ładunek?

Tak, kondensatory ceramiczne, podobnie jak wszystkie inne typy kondensatorów, utrzymują ładunek. Są one specyficznym typem kondensatora, w którym dielektryk jest wykonany z materiału ceramicznego. Ich podstawowa zasada działania jest identyczna z opisem powyżej – posiadają dwie płytki przewodzące oddzielone dielektrykiem, a ich zdolność do magazynowania ładunku wynika z gromadzenia się przeciwnych ładunków na tych płytkach, tworzących pole elektryczne.

Kondensatory ceramiczne są powszechnie stosowane ze względu na ich małe rozmiary, niską cenę, wysoką stabilność i dobre właściwości temperaturowe. Są idealne do zastosowań w obwodach wysokiej częstotliwości, do blokowania prądu stałego i filtrowania szumów. Ich zdolność do utrzymywania ładunku jest kluczowa dla tych funkcji, pozwalając im na krótkotrwałe dostarczanie prądu lub wygładzanie fluktuacji napięcia.

Tabela porównawcza: Wpływ parametrów na pojemność

Poniższa tabela przedstawia, jak zmiana kluczowych parametrów fizycznych kondensatora wpływa na jego pojemność:

Parametr	Zwiększenie parametru	Wpływ na pojemność (C)	Przykład
Powierzchnia płytek (A)	Większa	Zwiększa C	Większy kondensator fizycznie
Odległość między płytkami (d)	Mniejsza	Zwiększa C	Cieńszy dielektryk
Przenikalność dielektryka (εr)	Wyższa	Zwiększa C	Zmiana dielektryka np. z powietrza na ceramikę

Często zadawane pytania (FAQ)

Czym jest pojemność kondensatora?

Pojemność kondensatora to miara jego zdolności do przechowywania ładunku elektrycznego. Im większa pojemność, tym więcej ładunku może zgromadzić kondensator przy danym napięciu. Jednostką pojemności jest Farad (F).

Jak kondensator magazynuje energię?

Kondensator magazynuje energię w postaci pola elektrycznego, które powstaje między jego naładowanymi płytkami. Gdy ładunki gromadzą się na płytkach, tworzą różnicę potencjałów, co jest równoznaczne z gromadzeniem energii.

Czy kondensator działa jak bateria?

Nie do końca. Chociaż oba urządzenia magazynują energię, robią to w różny sposób. Bateria magazynuje energię chemiczną i uwalnia ją w wyniku reakcji chemicznych, dostarczając stałe napięcie przez dłuższy czas. Kondensator magazynuje energię elektryczną w polu elektrycznym i może ją bardzo szybko uwolnić, ale jego napięcie spada w miarę rozładowywania. Kondensatory są lepsze do krótkotrwałego dostarczania dużych impulsów prądu lub filtrowania.

Dlaczego kondensator blokuje prąd stały (DC)?

Kondensator blokuje prąd stały, ponieważ dielektryk między jego płytkami jest izolatorem. Gdy kondensator jest w pełni naładowany stałym napięciem, przepływ ładunków ustaje, ponieważ nie mogą one przejść przez dielektryk. Kondensator zachowuje się wtedy jak otwarty obwód dla prądu stałego. Dla prądu zmiennego (AC) kondensator zachowuje się inaczej, przepuszczając go w zależności od częstotliwości.

Czy kondensatory ceramiczne tracą ładunek szybciej niż inne?

Wszystkie kondensatory z czasem tracą ładunek z powodu upływu prądu przez dielektryk (tzw. prąd upływu). Kondensatory ceramiczne generalnie mają bardzo niskie prądy upływu, co oznacza, że są w stanie utrzymywać ładunek przez długi czas, porównywalnie, a często nawet lepiej niż wiele innych typów kondensatorów. Ich stabilność i niezawodność sprawiają, że są popularnym wyborem w wielu zastosowaniach.

Podsumowanie

Zrozumienie, czym jest ładunek w kondensatorze i jak jest on magazynowany, jest kluczowe dla każdego, kto interesuje się elektroniką. Kondensator, dzięki swojej prostej, ale genialnej konstrukcji złożonej z dwóch płytek i dielektryka, jest w stanie gromadzić energię elektryczną w postaci pola elektrycznego. Proces ładowania polega na gromadzeniu się przeciwnych ładunków na płytkach, a rozładowywania na ich przepływie przez obwód. Zdolność kondensatora do magazynowania ładunku jest określona przez jego pojemność, napięcie i szybkość zmian prądu. Niezależnie od tego, czy mówimy o kondensatorach ceramicznych, czy innych typach, wszystkie one działają na tej samej podstawowej zasadzie, stanowiąc niezastąpiony element współczesnej technologii.
