W dynamicznym świecie inżynierii, gdzie precyzja i efektywność są kluczowe, łożyska ceramiczne wyłoniły się jako rewolucyjny komponent, przesuwający granice możliwości tradycyjnych łożysk stalowych. Ich pojawienie się zwiastuje nową erę w wielu gałęziach przemysłu, oferując rozwiązania tam, gdzie stalowe odpowiedniki napotykają swoje ograniczenia. Ten artykuł zgłębia kluczowe atrybuty i korzyści płynące z zastosowania łożysk ceramicznych, rzucając światło na powody, dla których zyskują one coraz większą popularność w różnorodnych sektorach. Od lotnictwa po sprzęt sportowy – zrozumienie ich unikalnych właściwości jest kluczowe dla każdego, kto dąży do optymalizacji wydajności i niezawodności.
Łożyska ceramiczne są wytwarzane ze specjalnych materiałów ceramicznych, najczęściej z azotku krzemu (Si3N4) lub tlenku cyrkonu (ZrO2). Materiały te charakteryzują się wyjątkową twardością, doskonałą odpornością na korozję i niską rozszerzalnością cieplną. Te właściwości sprawiają, że łożyska ceramiczne doskonale sprawdzają się w zastosowaniach, gdzie tradycyjne łożyska stalowe mogłyby zawieść.
Niezwykłe Zalety Łożysk Ceramicznych
Łożyska ceramiczne oferują szereg korzyści, które wyróżniają je na tle konwencjonalnych rozwiązań. Ich unikalne właściwości sprawiają, że są one wyborem preferowanym w wielu wymagających środowiskach.
- Zwiększona Wytrzymałość: Łożyska ceramiczne są niezwykle twarde, oferując znacznie większą wytrzymałość niż tradycyjne łożyska stalowe. Przekłada się to na dłuższą żywotność i rzadszą potrzebę konserwacji. W praktyce oznacza to mniejsze przestoje i niższe koszty operacyjne w dłuższej perspektywie.
- Zredukowane Tarcie i Wytwarzanie Ciepła: Dzięki swojej gładkiej powierzchni i niskiemu współczynnikowi tarcie, łożyska ceramiczne minimalizują tarcie i generowanie ciepła. Ta efektywność redukuje straty energii i wspiera płynniejszą pracę, co jest kluczowe w szybkich i precyzyjnych zastosowaniach. Niższe temperatury pracy dodatkowo wydłużają żywotność zarówno samego łożyska, jak i komponentów współpracujących.
- Odporność na Korozję: Łożyska ceramiczne wyjątkowo dobrze opierają się korozja, co czyni je idealnymi do zastosowań w trudnych lub korozyjnych środowiskach, takich jak te narażone na działanie wody, chemikaliów czy słonej mgły. Zapewnia to długotrwałą wydajność i niezawodność, nawet w ekstremalnych warunkach.
- Lekka Konstrukcja: Będąc lżejszymi od stali, łożyska ceramiczne pomagają zmniejszyć ogólną wagę zespołu, co jest krytyczną zaletą w branżach takich jak lotnictwo i motoryzacja, gdzie każdy gram ma znaczenie. Redukcja masy poprawia zarówno wydajność, jak i efektywność energetyczną.
- Tolerancja Wysokich Temperatur: Łożyska ceramiczne zachowują swoją wytrzymałość i skuteczność w ekstremalnych temperaturach. To sprawia, że są one niezbędne w zastosowaniach wysokotemperaturowych, gdzie zwykłe łożyska mogłyby zawieść lub ulec uszkodzeniu.
Wartości te sprawiają, że łożyska ceramiczne są cenione za ich twardość, niskie tarcie i odporność na korozję, co czyni je idealnymi do zastosowań takich jak wysokowydajne rowery, deskorolki i maszyny przemysłowe.
Wady i Wyzwania: Kiedy Łożyska Ceramiczne Mogą Zawodzić?
Pomimo licznych zalet, materiały takie jak azotek krzemu czy tlenek cyrkonu, choć trwałe, są bardziej kruche niż stal. Oznacza to, że mogą pękać lub rozpadać się pod wpływem ekstremalnego naprężenia lub uderzenia. Wyższy koszt jest również zauważalną wadą.
Czynniki, które mogą przyczynić się do pękania łożysk ceramicznych, to:
- Przeciążenie: Nadmierne obciążenie może tworzyć punkty naprężenia, prowadząc do pęknięć. Zawsze upewnij się, że łożyska są odpowiednio dobrane do zastosowania, aby zapobiec przeciążeniom.
- Uderzenie: Nagłe wstrząsy lub uderzenia, często występujące w sprzęcie sportowym lub w środowiskach przemysłowych, mogą powodować pękanie. Zastosowania z dużymi siłami uderzenia wymagają starannego rozważenia.
- Niewspółosiowość: Niewłaściwe ustawienie powoduje nierównomierne rozłożenie obciążenia, prowadząc do koncentracji naprężeń i potencjalnych pęknięć w czasie.
- Ekstremalne Temperatury: Szybkie zmiany temperatury, zwłaszcza ekstremalne ochłodzenie, mogą wywołać naprężenia termiczne w materiałach ceramicznych, potencjalnie prowadząc do pękania. Właściwe smarowanie i kontrola temperatury mogą złagodzić te ryzyka.
- Niewłaściwe Postępowanie: Złe obchodzenie się podczas instalacji lub konserwacji zwiększa ryzyko uszkodzenia. Należy przestrzegać zalecanych procedur, aby zapewnić bezpieczne obchodzenie się i montaż.
Smarowanie Łożysk Ceramicznych: Czy Jest Konieczne?
Łożyska ceramiczne są zdolne do wydajnej pracy w warunkach suchych lub z minimalnym smarowaniem. Ich wysoka twardość i wyjątkowa odporność na zużycie pozwalają im dobrze funkcjonować bez tradycyjnego smaru. W niektórych przypadkach są nawet promowane jako „bezobsługowe” lub „samosmarujące”, dzięki inherentnym właściwościom materiałów ceramicznych.
Smar niekoniecznie jest nieodpowiedni dla łożysk ceramicznych, ale istnieją sytuacje, w których może nie być najlepszym wyborem:
- Nagromadzenie Kurzu: Smar może przyciągać i zatrzymywać kurz oraz zanieczyszczenia, co może zwiększać tarcie i zużycie. W zakurzonych środowiskach bardziej odpowiednie mogą być metody smarowania na sucho lub z minimalnym użyciem smaru.
Optymalna strategia smarowania zależy od specyficznych potrzeb zastosowania. Zawsze należy odwoływać się do wytycznych producenta, aby zapewnić długotrwałą i wydajną pracę łożysk ceramicznych.
Żywotność Łożysk: Porównanie Materiałów
Żywotność łożyska zależy od wielu czynników, takich jak zastosowanie, warunki pracy i konserwacja. Ogólnie rzecz biorąc, łożyska ceramiczne wytrzymują dłużej niż tradycyjne łożyska stalowe ze względu na ich wysoką twardość i doskonałą odporność na zużycie, co czyni je idealnymi do zastosowań wymagających przedłużonej trwałości.
Poniżej przedstawiono ogólne porównanie żywotności różnych materiałów łożyskowych:
| Materiał Łożyska | Typowa Żywotność (Uogólnienie) | Kluczowe Cechy |
|---|---|---|
| Ceramiczne | Najdłuższa | Ekstremalna twardość, niska waga, odporność na korozję, wysoka tolerancja temperatur |
| Stalowe | Długa | Wytrzymałość, odporność na zużycie, szeroka dostępność, dobra stabilność temperaturowa, niższy koszt |
| Brązowe (np. fosforobrąz) | Umiarkowana | Dobre właściwości ślizgowe (w tulejach), odporność na korozję w niektórych środowiskach |
| Plastikowe (np. PTFE, acetal) | Krótsza | Niskie tarcie, samosmarowność, niska waga, idealne do małych obciążeń i niskich prędkości |
Należy pamiętać, że powyższa kolejność jest uogólnieniem, a rzeczywista wydajność może się różnić w zależności od specyficznych warunków i zastosowań. Zawsze zaleca się konsultowanie się z producentami łożysk lub inżynierami w celu uzyskania precyzyjnych zaleceń opartych na zamierzonym zastosowaniu.
Łożyska Ceramiczne vs. Stalowe: Szczegółowe Porównanie
Wybór między łożyskami ceramicznymi a stalowymi zależy od specyficznych potrzeb aplikacji i warunków pracy. Oba materiały mają swoje zalety i wady.
Zalety Łożysk Ceramicznych:
- Wysoka Twardość: Materiały ceramiczne, takie jak azotek krzemu, są niezwykle twarde, oferując doskonałą odporność na zużycie i trwałość.
- Niskie Tarcie: Łożyska ceramiczne zazwyczaj mają niższe tarcie niż łożyska stalowe, co prowadzi do mniejszego wytwarzania ciepła i poprawy wydajności.
- Odporność na Korozję: Ceramika jest bardziej odporna na korozję niż stal, co czyni ją idealną do trudnych środowisk.
- Lekkość: Materiały ceramiczne są lżejsze niż stal, co jest korzystne w zastosowaniach, gdzie waga jest kluczowym czynnikiem.
Zalety Łożysk Stalowych:
- Koszt: Łożyska stalowe są często bardziej opłacalne niż łożyska ceramiczne, co czyni je praktycznym wyborem dla wielu zastosowań.
- Wytrzymałość na Uderzenia: Stal jest bardziej wytrzymała niż materiały ceramiczne, co oznacza, że lepiej znosi uderzenia i obciążenia szokowe. Ta wytrzymałość jest ważna w zastosowaniach z dużymi obciążeniami lub potencjalnymi nagłymi siłami.
- Dostępność: Łożyska stalowe są szeroko dostępne i występują w wielu typach i rozmiarach. Są standardowym wyborem dla wielu zastosowań przemysłowych.
- Stabilność Temperaturowa: Chociaż ceramika dobrze radzi sobie z wysokimi temperaturami, łożyska stalowe również mogą niezawodnie działać w szerokim zakresie temperatur.
Kluczowe Czynniki do Rozważenia:
- Wymagania Aplikacji: Weź pod uwagę takie czynniki, jak nośność, prędkość, temperatura i warunki środowiskowe, aby wybrać odpowiedni materiał do danego zadania.
- Koszt: Łożyska ceramiczne są zazwyczaj droższe niż stalowe, dlatego ważne jest, aby przy podejmowaniu decyzji wziąć pod uwagę budżet projektu.
- Konserwacja: Zarówno łożyska ceramiczne, jak i stalowe wymagają właściwej konserwacji. Upewnij się, że wybrany materiał jest zgodny z praktykami konserwacji i harmonogramami aplikacji.
Jak Powstają Kulki do Łożysk? Proces Produkcji
Interesuje Cię, jak produkuje się łożyska toczne, w tym ich kluczowe elementy – kulki? Na jakość łożysk tocznych wpływa przede wszystkim materiał łożyskowy, smar oraz technologia, za pomocą której komponenty są produkowane. W przypadku wspomnianej technologii chodzi dokładniej o jej rozwój. Wiadomo, że im lepszej maszyny używamy, tym równie lepszej jakości łożyska jesteśmy w stanie wyprodukować. Aby podnieść wydajność łożysk, warto stawiać między innymi na automatyczne linie obrabiarkowe i działy produkcyjne.
Produkcja łożysk składa się z kilku etapów. Najważniejsze z nich to obróbka plastyczna, obróbka skrawaniem oraz montaż komponentów. Podczas każdego etapu produkcji sprawdza się kilkakrotnie zarówno pierścienie, jak i elementy toczne, by skontrolować ich jakość. Poniżej przedstawiamy podstawowe informacje na temat tego, jak przebiega proces obróbki plastycznej i skrawaniem.
Obróbka Plastyczna:
Etap obróbki plastycznej składa się z następujących kroków:
- Cięcie wsadu – cięcie materiału na odpowiednie odcinki.
- Nagrzewanie materiału do odpowiedniej temperatury.
- Matrycowe kucie na tak zwane gorąco, nadające wstępny kształt.
- Odkrywanie wypływki, czyli usuwanie nadmiaru materiału powstałego podczas kucia.
- Obróbka cieplna, mająca na celu nadanie materiałowi odpowiednich właściwości mechanicznych.
- Skontrolowanie jakości powstałych elementów.
- Usuwanie zgorzelin, czyli warstw tlenków powstałych na powierzchni w wysokiej temperaturze.
- Kalibrowanie oraz dogniatanie odkuwek w celu uzyskania precyzyjnych wymiarów.
- Kolejna kontrola jakości, weryfikująca zgodność ze specyfikacją.
- Ostatni krok to odłożenie wyprodukowanych elementów łożyska do składu gotowej produkcji – otrzymujemy odkuwkę pierścienia.
Warto mieć na uwadze, że są pewne modele pierścieni, które po kuciu powinny być poddawane rozwalcowaniu. Dzięki temu zmniejszymy wszelkie naddatki.
Obróbka Skrawaniem:
Po obróbce plastycznej odkuwkę pierścienia poddajemy dalszej obróbce, zwanej skrawaniem. Metoda ta polega na toczeniu oraz fazowaniu wyprodukowanych już elementów. Następnie szlifujemy i dokładnie dogładzamy bieżnie główne oraz pomocnicze. Przy toczeniu usuwamy zbędny materiał, natomiast przy szlifowaniu oraz dogładzaniu uzyskujemy optymalną chropowatość.
Samo szlifowanie obejmuje trzy kroki:
- Szlifowanie wstępne, w tym szlifowanie bieżni i otworu.
- Dogładzanie bieżni, aby uzyskać gładką i precyzyjną powierzchnię.
- Wyiskrzanie, czyli finalne usunięcie wszelkich mikroniedoskonałości.

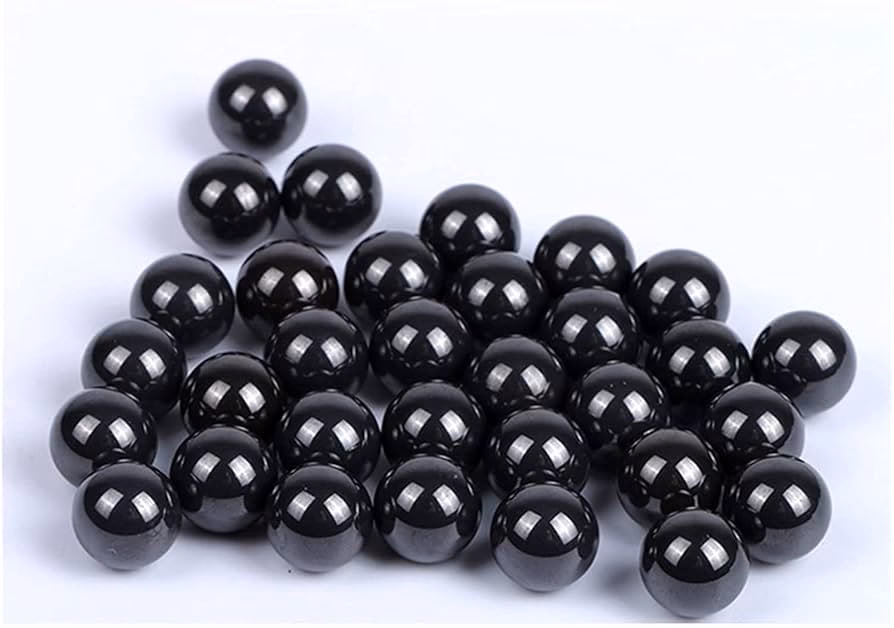

Produkcja Kulek do Łożysk:
Przy produkcji elementów tocznych (kulkek) najważniejsze jest, by uzyskać odpowiedni wymiar, kształt i jakość powierzchni. Cały proces rozpoczyna się od cięcia drutu, który w automatycznym urządzeniu poddajemy kształtowaniu. Następnie ukształtowane kulki czyści się z wypływki i przekazuje dalej do obróbki cieplnej. W tym kroku elementy toczne są odtłuszczane oraz odpowiednio hartowane, co nadaje im twardość i odporność na zużycie. Po szlifowaniu następuje dwukrotne docieranie w oleju. Kulki docierane między optymalnymi tarczami otrzymują odpowiedni kształt i wysoką precyzja wymiarową. Po docieraniu elementy toczne są oczyszczane z kurzu, stalowego pyłu czy innych zabrudzeń. Zanim jednak powiemy, że kulka jest gotowa, musimy jeszcze dokładnie sprawdzić ich jakość. Właściwie to po każdym kroku produkcji powinniśmy sprawdzać kształt, średnicę, precyzję oraz mikrostrukturę materiału, z którego element toczny jest produkowany. Często producenci przeprowadzają także częste badania zmęczeniowe, wytrzymałościowe oraz dynamiczne, aby zapewnić najwyższą jakość produktu.
Montaż Kulek w Łożyskach: Kilka Wskazówek
Montaż kulek w łożyskach, zwłaszcza tych precyzyjnych, wymaga uwagi i delikatności. W przypadku łożysk ceramicznych, ze względu na ich kruchość w porównaniu ze stalą, prawidłowe techniki montażu są jeszcze bardziej kluczowe, aby uniknąć uszkodzeń. Chociaż specyfika montażu może się różnić w zależności od typu łożyska i jego konstrukcji (np. łożyska kulkowe skośne, samonastawne), ogólna zasada minimalizowania sił i zapewnienia prawidłowego ułożenia jest uniwersalna.
Jedną z metod, często stosowaną przy montażu kulek w deflektorach lub kanałach łożyskowych, jest wykorzystanie elementu prowadzącego, takiego jak śruba z nakrętką. Możemy spróbować nałożyć nakrętkę na śrubę, najlepiej od strony podtrzymującej, i na niej wkładać kulki. Po włożeniu kulki w deflektor pomocny może być obrót nakrętką na śrubie tak, aby kulka ułożyła się w kanaliku – powinna ona nam przemieścić się z deflektora, co ułatwi nam aplikowanie kolejnej kulki. Ta metoda pozwala na kontrolowane i precyzyjne umieszczanie kulek, minimalizując ryzyko ich uszkodzenia czy nieprawidłowego ułożenia.
Zawsze zaleca się przestrzeganie instrukcji producenta dotyczących montażu, ponieważ różne konstrukcje łożysk mogą wymagać specyficznych narzędzi lub procedur. Niewłaściwy montaż jest jedną z głównych przyczyn przedwczesnego zużycia lub uszkodzenia łożysk, niezależnie od materiału, z którego są wykonane.
Często Zadawane Pytania (FAQ)
Czy łożyska ceramiczne są dobre do rowerów?
Tak, łożyska ceramiczne są bardzo popularne w wysokowydajnych rowerach, zwłaszcza w piastach, suportach i kółkach przerzutki. Ich niska waga, zredukowane tarcie i wysoka odporność na korozję przekładają się na lepszą wydajność, płynniejszą jazdę i potencjalnie większą prędkość. Wyższa cena jest głównym czynnikiem do rozważenia.
Czy łożyska ceramiczne są głośniejsze niż stalowe?
Generalnie łożyska ceramiczne są cichsze niż stalowe ze względu na niższe tarcie i gładkość powierzchni. Jednak hałas może zależeć od wielu czynników, takich jak jakość montażu, rodzaj smarowania, obciążenie i czystość środowiska pracy. W idealnych warunkach ceramiczne łożyska powinny pracować bardzo cicho.
Czy łożyska ceramiczne mogą bezpośrednio zastąpić łożyska stalowe?
W wielu przypadkach tak, łożyska ceramiczne mogą być bezpośrednim zamiennikiem dla stalowych odpowiedników, zwłaszcza w standardowych rozmiarach. Jednak zawsze należy wziąć pod uwagę specyficzne wymagania aplikacji, takie jak obciążenie udarowe (stal jest bardziej odporna na uderzenia), precyzja montażu i oczywiście budżet. W zastosowaniach o wysokim obciążeniu udarowym lub wibracjach stal może być lepszym wyborem.
Czy łożyska ceramiczne wymagają specjalnych narzędzi do instalacji?
Niekoniecznie specjalistycznych narzędzi, ale wymagają one bardzo precyzyjnego i ostrożnego montażu. Unikanie uderzeń i stosowanie odpowiednich nacisków podczas wciskania jest kluczowe, aby zapobiec pęknięciom, zwłaszcza że materiały ceramiczne są bardziej kruche niż stal. Zawsze należy postępować zgodnie z zaleceniami producenta.
W jakich branżach stosuje się łożyska ceramiczne?
Łożyska ceramiczne znajdują zastosowanie w szerokim spektrum branż, w tym: lotnictwie (redukcja wagi), motoryzacji (silniki wyścigowe, turbosprężarki), medycynie (sprzęt laboratoryjny, instrumenty chirurgiczne), sprzęcie sportowym (rowery, rolki, deskorolki, wędkarstwo), oraz w maszynach przemysłowych (pompy, silniki, obrabiarki CNC), gdzie wymagana jest wysoka precyzja, odporność na korozję, wysokie temperatury lub niskie tarcie.
Podsumowanie
Podsumowując, nie ma jednej uniwersalnej odpowiedzi na pytanie, czy łożyska ceramiczne są „dobre”. Wybór między łożyskami ceramicznymi a stalowymi zależy od specyficznych potrzeb aplikacji. Łożyska ceramiczne mogą oferować znaczące zalety w zastosowaniach wysokowydajnych lub specjalistycznych, gdzie ich unikalne właściwości, takie jak niska waga, zmniejszone tarcie, odporność na korozję i zdolność do pracy w wysokich temperaturach, są kluczowe. Z drugiej strony, łożyska stalowe są często bardziej opłacalne i charakteryzują się większą odpornością na uderzenia, co czyni je doskonałym wyborem dla zastosowań ogólnych.
Kluczem do podjęcia świadomej decyzji jest dokładna analiza wymagań projektu, warunków pracy, a także dostępnego budżetu. W przypadku wątpliwości zawsze warto skonsultować się z producentami łożysk lub inżynierami, którzy mogą zaoferować precyzyjne rekomendacje oparte na ich wiedzy i doświadczeniu. Pamiętaj, że odpowiednio dobrane łożysko to podstawa niezawodności i wydajności każdego systemu mechanicznego.
