Kreskowanie Betonu w AutoCAD: Wzory i Techniki

W świecie projektowania technicznego i architektonicznego, precyzja i czytelność rysunków są absolutnie kluczowe. Jednym z fundamentalnych narzędzi, które pomagają w osiągnięciu tego celu, jest kreskowanie. Pozwala ono na graficzne przedstawienie różnych materiałów w przekrojach i elewacjach, co jest nieocenione w branży budowlanej. Właściwe zastosowanie kreskowania dla betonu, cegły czy drewna sprawia, że projekt staje się zrozumiały dla każdego, kto ma z nim styczność – od inżynierów po wykonawców. W tym artykule zanurzymy się w tajniki kreskowania w programie AutoCAD, ze szczególnym uwzględnieniem betonu, i pokażemy, jak wykorzystać to potężne narzędzie do perfekcji.

Co to jest kreskowanie w AutoCAD?

Kreskowanie, znane również jako szrafowanie (ang. Hatch), to funkcja w programie AutoCAD, która umożliwia wypełnienie zamkniętych obszarów lub wybranych kształtów wzorem, pełnym kolorem lub gradientem. Jest to podstawowe narzędzie w rysunku technicznym, służące do identyfikacji różnych części budynku i materiałów, z których są wykonane. W branży budowlanej kreskowanie jest najczęściej używane do opisywania materiałów w elewacjach i przekrojach, nadając rysunkom profesjonalny i czytelny wygląd.

AutoCAD oferuje szeroką gamę predefiniowanych wzorów kreskowania, które są powszechnie akceptowane jako standardowe oznaczenia dla konkretnych materiałów. Na przykład, podwójny wzór często oznacza mur z cegły, pojedyncze linie mogą wskazywać na bloczki, a specyficzny wzór podłogowy – na beton. Poznanie i prawidłowe stosowanie tych wzorów jest niezbędne dla każdego projektanta.

Kreskowanie Betonu w AutoCAD: Standardowy Wzór

Chociaż AutoCAD oferuje wiele wzorów, dla betonu najczęściej stosuje się wzór ANSI31. Jest to uniwersalny wzór ukośnych linii, który jest szeroko rozpoznawany i akceptowany jako standardowe przedstawienie przekroju betonu w rysunkach technicznych. Jego prostota i klarowność sprawiają, że jest idealny do oznaczania fundamentów, płyt podłogowych, ścian betonowych czy innych elementów konstrukcyjnych wykonanych z tego materiału. Inne wzory mogą być również używane w zależności od specyficznych norm branżowych lub preferencji biura projektowego, ale ANSI31 pozostaje najpopularniejszym wyborem.

Tworzenie Kreskowania w AutoCAD: Przewodnik Krok po Kroku

Tworzenie kreskowania w AutoCAD jest procesem intuicyjnym, ale wymaga zrozumienia kilku kluczowych parametrów. Oto jak to zrobić:

Uruchamianie narzędzia Kreskowanie

• Z wstążki (Ribbon): Przejdź do zakładki „Narzędzia główne” (Home tab), a następnie w panelu „Rysuj” (Draw panel) kliknij ikonę „Kreskowanie” (Hatch tool).
• Z linii poleceń: Wpisz „H” lub „_HATCH” (w wersji angielskiej) i naciśnij klawisz [Enter].

Po uruchomieniu narzędzia, na wstążce pojawi się kontekstowa zakładka „Tworzenie kreskowania” (Hatch Creation). Jest to specjalna zakładka, która pojawia się tylko wtedy, gdy aktywne jest konkretne narzędzie, w tym przypadku – kreskowanie.

Panel Obwiednie (Boundaries)

Ten panel kontroluje sposób, w jaki wybierany jest obszar do zakreskowania. Istnieją dwie główne metody identyfikacji obszarów:

• Wskaż punkty (Pick Points): Ta metoda pozwala kliknąć punkt wewnątrz zamkniętego obszaru na ekranie. AutoCAD automatycznie spróbuje znaleźć obiekty, które otaczają ten obszar, tworząc dla niego obwiednię. Jest to szybka i często używana opcja.
• Wybierz obiekty obwiedni (Select Boundary Objects): Ta opcja pozwala na ręczne wybranie jednego lub wielu obiektów. Jeśli wybrane obiekty tworzą zamknięty obszar, AutoCAD zakreskuje ten obszar. Po wybraniu obiektów, przycisk „Usuń obiekty obwiedzi” (Remove Boundary Objects) staje się aktywny i można go użyć do usunięcia obiektów z selekcji. Jeśli istniejące kreskowanie nie jest już otoczone obiektami obwiedni (np. po ich usunięciu), narzędzie „Odtwórz obwiednię” (Recreate Boundary) może zostać użyte do jej ponownego utworzenia. Pamiętaj, że dla prawidłowego działania kreskowania, obszar musi być zawsze zamknięty!

Panel Wzór (Pattern)

Ten panel kontroluje wzór, który zostanie użyty do utworzenia kreskowania. Kliknięcie przycisku „Wzór kreskowania” (Hatch Pattern) wyświetli dostępne wzory kreskowania. Możesz wybrać spośród:

• Bryła (Solid): Pełne wypełnienie kolorem.
• Gradient (Gradient): Płynne przejście między dwoma kolorami.

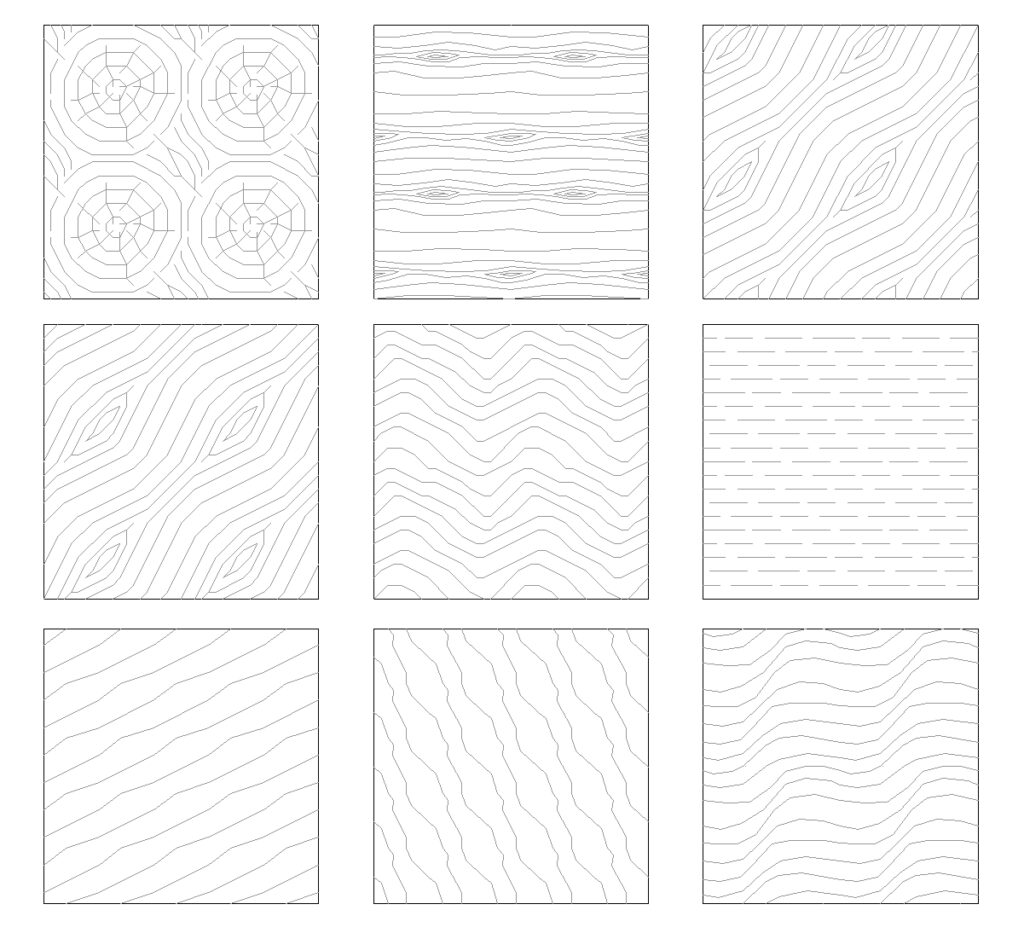

• Wzór (Pattern): Duża biblioteka predefiniowanych wzorów, w tym geometrycznych, budowlanych (jak ANSI31 dla betonu, AR-BRICK dla cegły, AR-WOOD dla drewna) i wielu innych.
• Zdefiniowane przez użytkownika (User-defined): Możliwość tworzenia własnych wzorów.

Panel Właściwości (Properties)

Panel ten kontroluje wizualne właściwości tworzonego wzoru kreskowania. Jest to miejsce, gdzie dostosujesz wygląd kreskowania do swoich potrzeb projektowych:

• Kolor: Umożliwia wybór koloru wzoru kreskowania.
• Wypełnienie tła (Background fill): Pozwala dodać tło do wzorów kreskowania. Działa to podobnie do kreskowania kształtu, który ma wypełnienie bryłowe. Jeśli wybrano opcję kreskowania gradientowego, ta lista rozwijana staje się drugim kolorem gradientu.
• Przezroczystość (Opacity): Kontroluje krycie kształtu w procentach, gdzie 0% oznacza brak przezroczystości (nieprzezroczysty), a 100% – całkowitą przezroczystość. Jest to niezwykle przydatne, gdy kreskowanie ma być subtelne i nie zasłaniać innych elementów rysunku.
• Kąt (Angle): Kontroluje kąt, pod jakim linie kreskowania są tworzone. Dla wzoru ANSI31 domyślny kąt 45 stopni jest standardem, ale możesz go dostosować, aby pasował do orientacji elementu w rysunku.
• Skala (Scale): Dostosowuje rozmiar kształtów i odstępy w wzorach kreskowania. Jest to jeden z najważniejszych parametrów, ponieważ niewłaściwa skala może sprawić, że kreskowanie będzie wyglądać na zbyt gęste lub zbyt rzadkie, utrudniając czytelność rysunku. Dla betonu, odpowiednia skalaANSI31 jest kluczowa dla jego poprawnego wizualnego przedstawienia.

Panel Początek (Origin)

Panel ten kontroluje punkt początkowy kreskowania. Aby ustawić początek, kliknij przycisk „Ustaw początek” (Set Origin) i wybierz punkt, od którego ma być rozpoczęte kreskowanie. Jest to szczególnie przydatne w przypadku niektórych wzorów kreskowania, takich jak mur z bloczków czy cegły, które muszą być wyrównane z kształtem, który jest kreskowany, aby zachować realistyczny wygląd fug.

Panel Opcje (Options)

Ten panel kontroluje dodatkowe opcje kreskowania:

• Obwiednie asocjacyjne (Associative Boundaries): Ta opcja sprawia, że kreskowanie pozostaje powiązane ze swoją obwiednią. Gdy ta opcja jest wybrana, kreskowanie jest automatycznie aktualizowane, jeśli obiekty jego obwiedni zostaną zmodyfikowane. Jest to bardzo wydajna funkcja, która oszczędza czas przy zmianach w projekcie.
• Skala opisowa (Annotative Scale): Pozwala na skalowanie kreskowania w zależności od bieżącej skali opisowej, co jest przydatne w przypadku rysunków z różnymi skalami widoków.
• Dopasuj właściwości (Match Properties): Umożliwia szybkie skopiowanie właściwości istniejącego kreskowania na nowe.

Zamykanie narzędzia Kreskowanie

Po wybraniu wszystkich parametrów i zaznaczeniu obszaru do zakreskowania, po prostu naciśnij [Enter] lub kliknij przycisk „Zamknij kreskowanie” (Close Hatch Creation) na wstążce. Obiekt kreskowania zostanie utworzony.

Modyfikacja i Zarządzanie Istniejącym Kreskowaniem

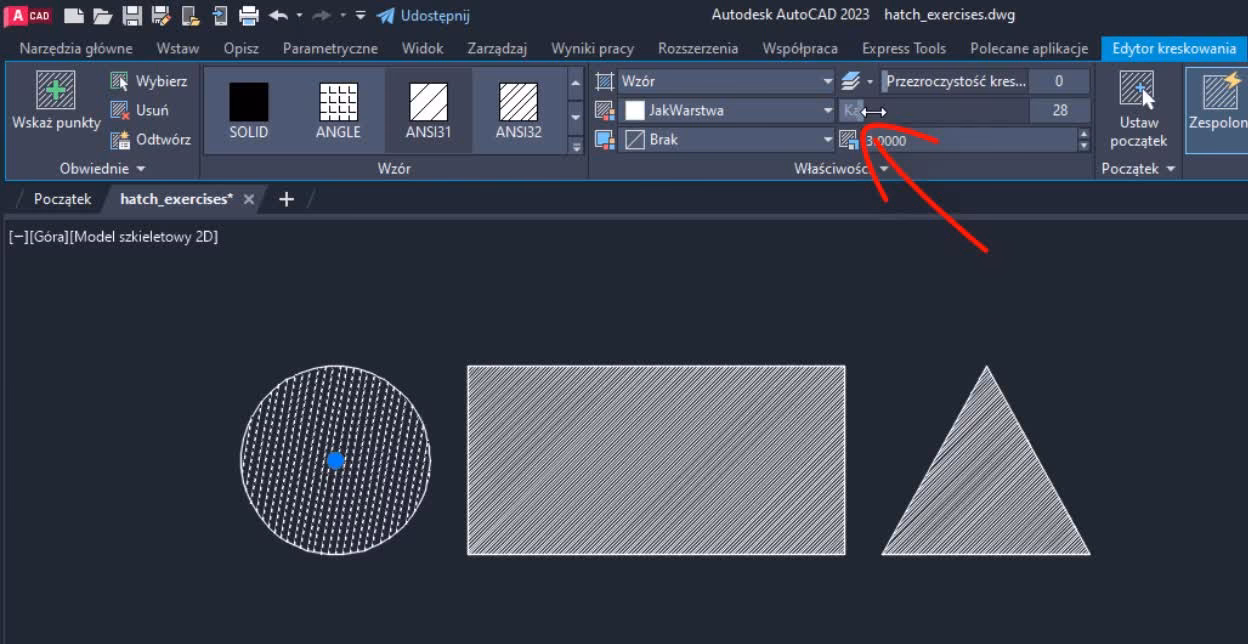

Po utworzeniu wzoru kreskowania, można go łatwo modyfikować. Wystarczy zaznaczyć obiekt kreskowania, aby automatycznie wyświetlić kontekstową zakładkę „Edytor kreskowania” (Hatch Editor) na wstążce. Ta zakładka pozwala na wprowadzanie zmian w istniejącym kreskowaniu, które są natychmiast odzwierciedlane na wybranych obiektach.

Kolejność rysowania (Draw Order)

AutoCAD posiada narzędzia do kontrolowania sposobu wyświetlania nakładających się obiektów. Domyślnie, obiekty nakładające się są wyświetlane w kolejności ich tworzenia, przy czym najnowsze obiekty są wyświetlane nad starszymi. W niektórych przypadkach nowo utworzone obiekty, takie jak kreskowanie, muszą zostać wysłane za inne obiekty, aby je odsłonić. Kolejność rysowania można kontrolować z zakładki „Narzędzia główne” (Home tab) > panel „Modyfikuj” (Modify panel), rozwijając menu „Kolejność rysowania” (Draw Order).

• Przenieś na wierzch (Bring to Front): Przeniesie zaznaczone obiekty ponad wszystkie inne w rysunku.
• Wyślij na spód (Send to Back): Wyśle zaznaczone obiekty pod wszystkie inne w rysunku. Jest to szczególnie przydatne dla kreskowania, aby nie zasłaniało tekstu czy wymiarów.
• Przenieś tekst na wierzch (Bring Text to Front): Automatycznie przeniesie wszystkie obiekty tekstowe ponad wszystkie inne obiekty w rysunku. Jest to przydatne, gdy tekst jest zasłonięty przez niedawno utworzone kreskowania.
• Przenieś wymiary na wierzch (Bring Dimension to Front): Automatycznie przeniesie wszystkie obiekty wymiarowania ponad wszystkie inne obiekty w rysunku.
• Wyślij kreskowanie na spód (Send Hatches to Back): Automatycznie wyśle wszystkie kreskowania pod wszystkie inne obiekty w rysunku. Jest to niezwykle przydatne, gdy niedawno utworzone wzory kreskowania zasłaniają inne ważne obiekty w rysunku.

Tabela Porównawcza Popularnych Wzorów Kreskowania Materiałów Budowlanych

Poniżej przedstawiono tabelę z najczęściej używanymi wzorami kreskowania w AutoCAD dla różnych materiałów budowlanych, co pomoże w szybkiej identyfikacji i zastosowaniu odpowiedniego wzoru w Twoich projektach:

Materiał	Typowy Wzór Kreskowania AutoCAD	Opis Zastosowania
Beton	ANSI31	Ogólne przekroje betonu, fundamenty, płyty, elementy żelbetowe.
Cegła	AR-BRICK / AR-B816C	Mur z cegły, elewacje, ściany murowane.
Drewno	AR-WOOD	Elementy drewniane, przekroje belek, deski, konstrukcje drewniane.
Stal	STEEL / ANSI32	Przekroje elementów stalowych, konstrukcje metalowe, profile.
Piasek / Grunt	EARTH	Zasypki, grunt rodzimy, warstwy ziemi w przekrojach.
Izolacja	INSUL	Materiały izolacyjne, wełna mineralna, styropian.

Najczęściej Zadawane Pytania (FAQ)

Jak zmienić kolor kreskowania?

Po utworzeniu kreskowania, zaznacz je. Na kontekstowej zakładce „Edytor kreskowania” (Hatch Editor) w panelu „Właściwości” (Properties) znajdziesz opcję zmiany koloru. Możesz wybrać kolor linii kreskowania oraz, jeśli chcesz, kolor tła.

Moje kreskowanie jest zbyt gęste/rzadkie. Jak dostosować jego skalę?

Zaznacz kreskowanie. Na zakładce „Edytor kreskowania” (Hatch Editor) w panelu „Właściwości” (Properties) znajdź pole „Skala” (Scale). Zwiększanie wartości skali sprawi, że wzór będzie rzadszy (większe odstępy), a zmniejszanie – gęstszy (mniejsze odstępy). Eksperymentuj, aż uzyskasz pożądany efekt wizualny.

Dlaczego moje kreskowanie nie pojawia się lub jest nieprawidłowe?

Najczęstszą przyczyną jest to, że obszar, który próbujesz zakreskować, nie jest zamknięty. Upewnij się, że wszystkie linie i łuki tworzące obwiednię są połączone i tworzą spójny, zamknięty kształt. Inne przyczyny to zbyt duża lub zbyt mała skala kreskowania (wzór jest niewidoczny lub wygląda jak jednolita bryła) lub ustawiona na 100% przezroczystość.

Jak sprawić, by kreskowanie nie zasłaniało tekstu ani wymiarów?

Użyj funkcji „Kolejność rysowania” (Draw Order). Zaznacz kreskowanie, a następnie z zakładki „Narzędzia główne” (Home tab) > panel „Modyfikuj” (Modify panel) wybierz „Wyślij kreskowanie na spód” (Send Hatches to Back). Możesz też użyć opcji „Przenieś tekst na wierzch” (Bring Text to Front) lub „Przenieś wymiary na wierzch” (Bring Dimension to Front).

Czy mogę dodać własne wzory kreskowania do AutoCADa?

Tak, AutoCAD pozwala na dodawanie niestandardowych wzorów kreskowania poprzez pliki .pat. Są to pliki tekstowe, które definiują wygląd wzoru. Możesz tworzyć własne pliki .pat lub pobierać je z internetu i umieszczać w odpowiednim folderze AutoCADa, aby stały się dostępne w bibliotece wzorów.

Podsumowanie

Kreskowanie w AutoCAD to potężne narzędzie, które znacząco podnosi jakość i czytelność rysunków technicznych. Opanowanie jego funkcji, od wyboru odpowiedniego wzoru (jak ANSI31 dla betonu), przez precyzyjne ustawienie skali i kąta, po zarządzanie przezroczystością i obwiedniami asocjacyjnymi, jest niezbędne dla każdego profesjonalisty. Dzięki temu Twoje projekty będą nie tylko estetyczne, ale przede wszystkim funkcjonalne i zrozumiałe dla wszystkich uczestników procesu budowlanego. Ćwicz regularnie, eksploruj różne opcje i pozwól, aby Twoje rysunki przemawiały same za siebie.
