Kostka elektryczna, choć często niedoceniana i uznawana za prosty element, jest jednym z najbardziej fundamentalnych łączników w każdej instalacji elektrycznej. Od dziesięcioleci stanowi niezawodne ogniwo w systemach zasilających nasze domy, biura i obiekty przemysłowe. Jej głównym zadaniem jest bezpieczne i stabilne łączenie przewodów, co ma kluczowe znaczenie dla prawidłowego funkcjonowania całego obwodu. W miarę rozwoju technologii, tradycyjne rozwiązania ustąpiły miejsca nowocześniejszym, jednak podstawowa funkcja pozostała niezmienna: zapewnienie przewodności elektrycznej tam, gdzie jest to potrzebne, bez ryzyka. Pytanie, które często pojawia się w kontekście ich zastosowania, brzmi: ile amper wytrzyma kostka elektryczna? Odpowiedź na nie jest niezwykle ważna, gdyż bezpośrednio wpływa na bezpieczeństwo i trwałość instalacji.
Tradycyjne kostki elektryczne, często wykonane z ceramiki i wyposażone w złącza śrubowe, były niegdyś standardem. Charakteryzowały się dużą odpornością na wysoką temperaturę, co było ich niezaprzeczalną zaletą. Jednakże, wraz z postępem w inżynierii materiałowej, na rynku pojawiły się nowocześniejsze rozwiązania, bazujące na tworzywach sztucznych. Są one nie tylko lżejsze i łatwiejsze w obróbce, ale często oferują również innowacyjne mechanizmy montażu, które znacznie przyspieszają i ułatwiają pracę instalatorów. Zamiast czasochłonnego dokręcania śrub, dziś możemy korzystać z szerokiej gamy uchwytów samozaciskowych czy dźwigniowych, które gwarantują pewne połączenie w mgnieniu oka. Ta ewolucja znacząco poprawiła komfort pracy instalatorów i zwiększyła niezawodność połączeń w domowych instalacjach 230 V oraz w szafkach rozdzielczych. Niezależnie od ewolucji formy, zrozumienie parametrów technicznych, a w szczególności obciążalności prądowej, pozostaje absolutnie kluczowe dla każdego, kto zajmuje się elektryką – zarówno profesjonalnie, jak i amatorsko.

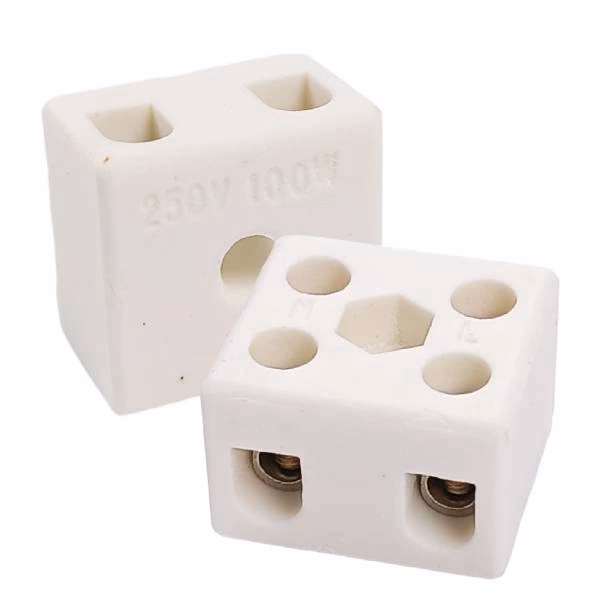

Czym jest kostka elektryczna i jak ewoluowała?
W swojej istocie, kostka elektryczna to prosty, ale niezwykle efektywny element służący do łączenia ze sobą dwóch lub więcej przewodów elektrycznych. Jej konstrukcja umożliwia bezpieczne i trwałe połączenie, izolując jednocześnie odsłonięte żyły przewodów, co zapobiega zwarciom i porażeniom. Początkowo, dominowały wspomniane kostki ceramiczne ze złączami śrubowymi. Ich wytrzymałość termiczna była ceniona, zwłaszcza w miejscach narażonych na podwyższone temperatury. Proces instalacji polegał na włożeniu odizolowanego przewodu do otworu i mocnym dokręceniu śruby, która dociskała żyłę do metalowego elementu przewodzącego wewnątrz kostki. Choć skuteczne, rozwiązanie to wymagało precyzji i czasu, a także regularnego sprawdzania dokręcenia śrub, ponieważ luźne połączenia mogły prowadzić do wzrostu rezystancji i przegrzewania.
Współczesne kostki elektryczne, wykonane zazwyczaj z wysokiej jakości tworzyw sztucznych, takich jak poliamidy czy poliwęglany, zrewolucjonizowały proces łączenia. Materiały te charakteryzują się doskonałymi właściwościami izolacyjnymi oraz dużą wytrzymałością mechaniczną, a jednocześnie są elastyczne i odporne na starzenie. Największą zmianą jest jednak mechanizm połączenia. Kostki samozaciskowe, często nazywane potocznie „WAGO” od nazwy wiodącego producenta, umożliwiają szybkie włożenie odizolowanego przewodu, który jest automatycznie blokowany przez sprężynowy mechanizm. To rozwiązanie jest nie tylko niezwykle szybkie, ale także zapewnia stały docisk, eliminując problem luzujących się śrub. Inną popularną odmianą są kostki dźwigniowe, gdzie mechanizm zatrzaskowy uruchamia się małą dźwignią, co pozwala na łatwe wkładanie i wyjmowanie przewodów, a nawet ich ponowne wykorzystanie. Ta ewolucja znacząco poprawiła komfort pracy instalatorów i zwiększyła niezawodność połączeń w domowych instalacjach 230 V oraz w szafkach rozdzielczych.
Kluczowe Parametry: Ile Amper Wytrzyma Kostka Elektryczna?
Odpowiedź na pytanie o obciążalność prądową kostki elektrycznej nie jest jednoznaczna, ponieważ zależy od wielu czynników. Najważniejszym parametrem, który należy wziąć pod uwagę, jest specyfikacja podana przez producenta na samym produkcie lub w jego dokumentacji technicznej. Każda kostka ma określoną maksymalną wartość prądu, jaką może bezpiecznie przewodzić bez ryzyka przegrzewania i uszkodzenia. Typowe kostki elektryczne, przeznaczone do użytku domowego, mogą mieć obciążalność od kilku do kilkudziesięciu amperów, w zależności od ich konstrukcji i przeznaczenia.
Kluczowe czynniki wpływające na obciążalność:
- Przekrój przewodu: To prawdopodobnie najważniejszy czynnik. Kostka elektryczna jest zawsze projektowana do współpracy z przewodami o określonym zakresie przekrojów (np. od 0,5 mm² do 2,5 mm²). Im większy przekrój przewodu, tym większy prąd może przez niego płynąć, a co za tym idzie, kostka przeznaczona do większych przekrojów będzie miała większą obciążalność prądową. Należy zawsze dobierać kostkę do przekroju używanego przewodu. Użycie przewodu o zbyt małym przekroju w kostce o dużej obciążalności nie zwiększy bezpieczeństwa, gdyż to przewód będzie słabym ogniwem.
- Materiał korpusu i elementów przewodzących: Nowoczesne kostki z tworzyw sztucznych, choć nie tak odporne na ekstremalne temperatury jak ceramika, są projektowane tak, aby efektywnie rozpraszać ciepło generowane przez prąd. Elementy przewodzące wewnątrz kostki, wykonane zazwyczaj z miedzi lub stopów miedzi, muszą mieć odpowiednią grubość i powierzchnię styku, aby minimalizować rezystancję i nagrzewanie.
- Temperatura otoczenia: Obciążalność prądowa jest zazwyczaj podawana dla określonej temperatury otoczenia (np. 20°C lub 30°C). W wyższych temperaturach zdolność kostki do rozpraszania ciepła maleje, co może skutkować koniecznością zmniejszenia maksymalnego dopuszczalnego prądu.
- Sposób montażu i wentylacja: Wpływ ma również to, czy kostka jest zamontowana w szczelnej puszce, czy w otwartej przestrzeni. Lepsza wentylacja sprzyja rozpraszaniu ciepła i pozwala na wykorzystanie pełnej obciążalności.
- Producent i certyfikaty: Renomowani producenci gwarantują, że ich produkty spełniają rygorystyczne normy bezpieczeństwa (np. PN-EN 60998). Certyfikaty takie jak CE są potwierdzeniem zgodności z europejskimi dyrektywami. Zawsze warto wybierać produkty od zaufanych firm.
Typowe wartości obciążalności dla najczęściej spotykanych kostek w instalacjach domowych to:
- Kostki do przewodów 1,5 mm²: często 16 A
- Kostki do przewodów 2,5 mm²: często 24 A
- Kostki do przewodów 4 mm²: często 32 A
- Kostki do przewodów 6 mm²: często 41 A
Należy pamiętać, że podane wartości są orientacyjne i zawsze należy sprawdzić dane techniczne konkretnego produktu. Przekroczenie maksymalnej obciążalności prądowej może prowadzić do przegrzewaniea kostki, topienia izolacji, a w skrajnych przypadkach nawet do pożaru. Dlatego tak ważne jest staranne dobieranie kostek do wymagań danej instalacji.
Rodzaje Kostek Elektrycznych i Ich Zastosowania
Rynek oferuje różnorodne typy kostek elektrycznych, z których każdy ma swoje specyficzne zalety i obszary zastosowań. Wybór odpowiedniego typu zależy od warunków instalacji, rodzaju przewodów i preferencji instalatora.
Kostki śrubowe
To klasyczne rozwiązanie, znane od dziesięcioleci. Składają się z izolowanego korpusu (dawniej ceramicznego, dziś głównie z tworzywa sztucznego) z metalowymi tulejkami i śrubami dociskowymi. Aby wykonać połączenie, należy odizolować końcówkę przewodu, włożyć ją do tulejki i dokręcić śrubę. Zalety to niska cena i duża dostępność. Wady to konieczność regularnego sprawdzania dokręcenia śrub (zwłaszcza w miejscach narażonych na wibracje lub zmiany temperatury) oraz potencjalne uszkodzenie żyły przewodu przez zbyt mocne dokręcenie. Są często stosowane w instalacjach o stałym charakterze, gdzie połączenia nie są często zmieniane, np. w puszkach rozgałęźnych.
Kostki samozaciskowe (typu WAGO)
Stały się standardem w nowoczesnych instalacjach. Ich popularność wynika z szybkości i łatwości montażu. Po prostu odizolowuje się przewód i wciska go do otworu, a wewnętrzny mechanizm sprężynowy automatycznie zaciska go, zapewniając pewne i trwałe połączenie. Nie wymagają narzędzi (poza ściągaczem izolacji) i są idealne do szybkich połączeń w puszkach instalacyjnych, przy podłączaniu oświetlenia czy gniazdek. Dostępne są wersje do przewodów jednodrutowych oraz do przewodów linkowych. Ich główną zaletą jest stały docisk, niezależny od drgań czy zmian temperatury, co minimalizuje ryzyko poluzowania i przegrzewania. Niektóre modele umożliwiają również łatwe rozłączanie przewodów.
Kostki dźwigniowe
To ewolucja kostek samozaciskowych, oferująca jeszcze większą elastyczność. Wyposażone są w małe dźwignie, które otwiera się, aby włożyć przewód, a następnie zamyka, aby go zablokować. Pozwala to na bardzo łatwe i wielokrotne łączenie i rozłączanie przewodów bez ich uszkadzania. Są niezwykle uniwersalne, nadają się do łączenia zarówno przewodów jednodrutowych, jak i linkowych, o różnych przekrojach w ramach jednego złącza. Ich wszechstronność sprawia, że są idealne do zastosowań, gdzie wymagana jest elastyczność, np. w instalacjach tymczasowych, przy podłączaniu skomplikowanych opraw oświetleniowych czy w szafach sterowniczych. Choć droższe od innych typów, ich wygoda i niezawodność często przeważają.
Zastosowania:
Kostki elektryczne są wszechobecne: od podłączania lamp i gniazdek w domach, przez rozgałęzianie obwodów w puszkach instalacyjnych, po łączenie przewodów w szafkach rozdzielczych i rozdzielnicach. Są kluczowe wszędzie tam, gdzie potrzebne jest pewne i bezpieczne połączenie elektryczne, które jednocześnie umożliwia łatwą modyfikację lub serwisowanie instalacji.
Wybór Odpowiedniej Kostki: Na Co Zwrócić Uwagę?
Wybór właściwej kostki elektrycznej jest decydujący dla bezpieczeństwoa i niezawodności całej instalacji. Oto kluczowe aspekty, na które należy zwrócić uwagę:
- Obciążalność prądowa (A): Zawsze dobieraj kostkę, której maksymalna obciążalność prądowa jest równa lub wyższa niż maksymalny prąd, jaki będzie płynął w danym obwodzie. Wartość tę znajdziesz w specyfikacji technicznej kostki.
- Zakres przekrojów przewodów (mm²): Upewnij się, że kostka jest kompatybilna z przekrójem przewodów, które zamierzasz połączyć. Zbyt mały otwór uniemożliwi podłączenie grubszego przewodu, a zbyt duży może nie zapewnić pewnego styku dla cieńszego przewodu.
- Rodzaj przewodów: Niektóre kostki są przeznaczone wyłącznie do przewodów jednodrutowych (drut), inne do linkowych (giętkich), a jeszcze inne są uniwersalne. Sprawdź to przed zakupem.
- Liczba torów/biegunów: Kostki dostępne są w różnych konfiguracjach, od pojedynczych po wielotorowe (np. 2-, 3-, 5-torowe). Wybierz taką, która odpowiada liczbie przewodów do połączenia.
- Napięcie znamionowe (V): Kostka musi być przystosowana do napięcia sieci, w której będzie pracować (np. 230V dla instalacji domowych).
- Warunki środowiskowe: Jeśli kostka ma być używana w trudnych warunkach (np. wysoka wilgotność, zapylenie, ekstremalne temperatury), upewnij się, że ma odpowiedni stopień ochrony IP lub jest wykonana z materiałów odpornych na te czynniki.
- Certyfikaty i normy: Wybieraj produkty posiadające odpowiednie certyfikaty bezpieczeństwa (np. CE, VDE, UL), które świadczą o ich zgodności z obowiązującymi normami. To gwarantuje, że produkt został przetestowany i spełnia wymogi jakościowe.
- Producent: Wybieraj produkty od renomowanych producentów, którzy cieszą się zaufaniem w branży elektrycznej. Daje to większą pewność co do jakości i trwałości produktu.
Tabela Porównawcza Popularnych Rodzajów Kostek Elektrycznych
| Typ Kostki | Mechanizm połączenia | Łatwość instalacji | Typowe zastosowania | Typowa obciążalność prądowa (A) |
|---|---|---|---|---|
| Kostka śrubowa | Śruba dociskowa | Umiarkowana (wymaga narzędzi, precyzji) | Puszki rozgałęźne, stałe instalacje, starsze systemy | 10 A - 32 A (zależnie od rozmiaru i przewodu) |
| Kostka samozaciskowa (typu WAGO) | Sprężynowy zacisk | Bardzo łatwa (szybkie wciśnięcie) | Instalacje oświetleniowe, gniazdka, rozgałęzienia w puszkach | 16 A - 41 A (zależnie od serii i przekroju przewodu) |
| Kostka dźwigniowa | Dźwignia zatrzaskowa | Bardzo łatwa i elastyczna (wielokrotne użycie) | Instalacje wymagające modyfikacji, oświetlenie LED, szafy sterownicze, połączenia uniwersalne | 24 A - 41 A (zależnie od serii i przekroju przewodu) |
Najczęściej Zadawane Pytania (FAQ)
Czy mogę łączyć różne typy przewodów (drut i linka) w jednej kostce?
Tak, ale zależy to od typu kostki. Kostki śrubowe zazwyczaj radzą sobie z oboma typami, choć dla linki często zaleca się użycie tulejek zaciskowych. Kostki samozaciskowe (np. WAGO 2273) są często dedykowane do przewodów jednodrutowych, natomiast kostki dźwigniowe (np. WAGO 221) są uniwersalne i doskonale sprawdzają się zarówno z drutem, jak i linką.
Co się stanie, jeśli przeciążę kostkę elektryczną?
Przeciążenie kostki elektrycznej, czyli przepływ prądu o natężeniu większym niż jej maksymalna dopuszczalna wartość, prowadzi do jej przegrzewaniea. Wzrost temperatury może spowodować stopienie izolacji kostki, uszkodzenie przewodów, a w skrajnych przypadkach nawet zapłon i pożar. Jest to poważne zagrożenie dla bezpieczeństwa instalacji i użytkowników.
Czy kostki ceramiczne są nadal używane w nowych instalacjach?
W nowoczesnych instalacjach domowych kostki ceramiczne są rzadko spotykane. Zostały wyparte przez bezpieczniejsze i łatwiejsze w montażu kostki z tworzyw sztucznych. Mogą być jednak nadal stosowane w specjalistycznych zastosowaniach, np. w miejscach o bardzo wysokich temperaturach, gdzie tworzywa sztuczne mogłyby ulec degradacji.
Czy istnieje różnica w obciążalności prądowej między kostkami śrubowymi a samozaciskowymi?
Nie ma fundamentalnej różnicy w maksymalnej obciążalności prądowej wynikającej z samego mechanizmu połączenia. Obciążalność zależy głównie od materiałów przewodzących, powierzchni styku i przekroju przewodów, do których kostka jest przeznaczona. Nowoczesne kostki samozaciskowe i dźwigniowe często oferują bardzo wysoką obciążalność, równą lub przewyższającą typowe kostki śrubowe.
Jak zapewnić bezpieczne połączenie elektryczne za pomocą kostki?
Aby zapewnić bezpieczeństwo i niezawodność połączenia, należy: 1) Dobrać kostkę o odpowiedniej obciążalności prądowej i zakresie przekrojów przewodów. 2) Dokładnie odizolować przewody na zalecaną długość. 3) Włożyć przewody pewnie i do oporu (w przypadku kostek samozaciskowych/dźwigniowych) lub mocno dokręcić śruby (w przypadku kostek śrubowych), ale bez uszkadzania żyły. 4) Sprawdzić stabilność połączenia poprzez delikatne pociągnięcie za przewód. 5) Upewnić się, że żadne odsłonięte części przewodzące nie wystają poza kostkę.
Czy stare kostki elektryczne można ponownie wykorzystać?
W przypadku kostek śrubowych, ponowne wykorzystanie jest ryzykowne, zwłaszcza jeśli gwinty są zużyte lub korpus ma pęknięcia. W przypadku kostek samozaciskowych i dźwigniowych, wiele modeli jest zaprojektowanych do wielokrotnego użytku, ale zawsze należy sprawdzić ich stan techniczny (brak uszkodzeń, zanieczyszczeń) przed ponownym użyciem. Dla maksymalnego bezpieczeństwa, w krytycznych miejscach zaleca się stosowanie nowych kostek.
Podsumowując, kostka elektryczna, choć często postrzegana jako prosty element, jest kluczowym komponentem każdej instalacji. Jej prawidłowy dobór, w oparciu o parametry takie jak obciążalność prądowa i kompatybilność z przekrojami przewodów, jest fundamentalny dla zapewnienia bezpieczeństwoa i niezawodności całego systemu. Pamiętaj, aby zawsze sprawdzać specyfikacjae producenta i wybierać produkty od renomowanych firm. Uniknięcie przegrzewaniea i potencjalnych awarii zależy od świadomego podejścia do każdego detalu instalacji, a odpowiedni przekrój przewodów i zgodność z kostką to podstawa. Inwestycja w odpowiednie łączniki to inwestycja w spokój i bezpieczeństwo na lata.
