Kondensatory: Ceramiczne kontra Elektrolityczne

W świecie elektroniki, gdzie każdy komponent ma swoje specyficzne zadanie, kondensatory odgrywają rolę cichych bohaterów. Magazynują ładunek elektryczny, filtrują sygnały, stabilizują napięcia i wykonują wiele innych kluczowych funkcji. Jednakże, nie wszystkie kondensatory są sobie równe. Na rynku dominują dwa główne typy: kondensatory ceramiczne i kondensatory elektrolityczne. Choć oba służą podobnym celom, ich wewnętrzna budowa, parametry i optymalne zastosowania znacząco się różnią. Zrozumienie tych różnic jest fundamentalne dla każdego, kto projektuje, naprawia lub po prostu interesuje się elektroniką, ponieważ niewłaściwy wybór może prowadzić do niestabilnego działania układu, a nawet jego uszkodzenia.

W tym artykule zagłębimy się w szczegóły, aby rozwikłać tajemnice obu typów kondensatorów. Przyjrzymy się ich budowie, charakterystycznym cechom, typowym zastosowaniom, a także wadom i zaletom. Przedstawimy kompleksowe porównanie, które pomoże Ci podjąć świadomą decyzję, który kondensator będzie najlepszy dla Twoich potrzeb. Przygotuj się na dawkę praktycznej wiedzy, która rozjaśni wiele kwestii związanych z tymi niepozornymi, lecz niezwykle ważnymi elementami obwodów elektronicznych.

Podstawy Działania Kondensatora

Zanim przejdziemy do szczegółowych różnic, warto przypomnieć sobie, czym właściwie jest kondensator. W swojej najprostszej formie kondensator to element pasywny składający się z dwóch przewodzących płytek (elektrod) oddzielonych materiałem izolacyjnym, zwanym dielektrykiem. Kiedy napięcie jest przykładane do elektrod, kondensator gromadzi ładunek elektryczny, tworząc pole elektryczne w dielektryku. Jego podstawową miarą jest pojemność, wyrażana w faradach (F), która określa zdolność kondensatora do magazynowania ładunku. Im większa pojemność, tym więcej ładunku może zgromadzić kondensator przy danym napięciu. Kondensatory są kluczowe w wielu obwodach, od prostych filtrów po złożone układy rezonansowe, służąc jako magazyny energii, elementy filtrujące szumy czy stabilizujące napięcie.

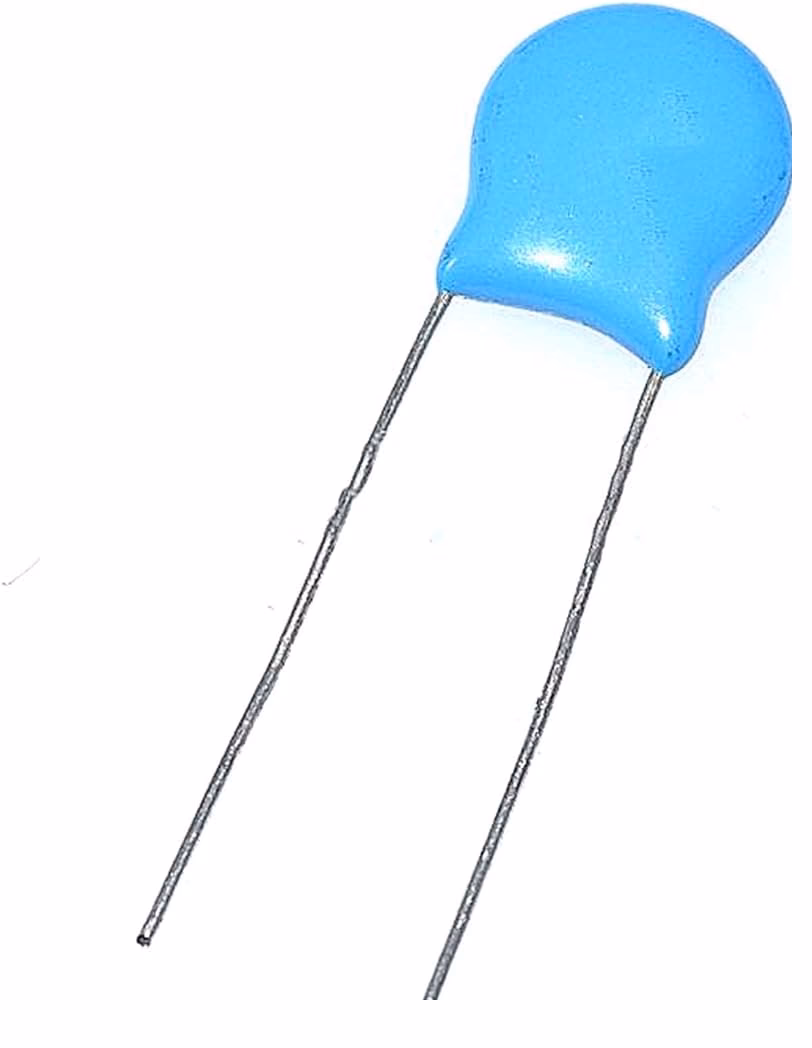

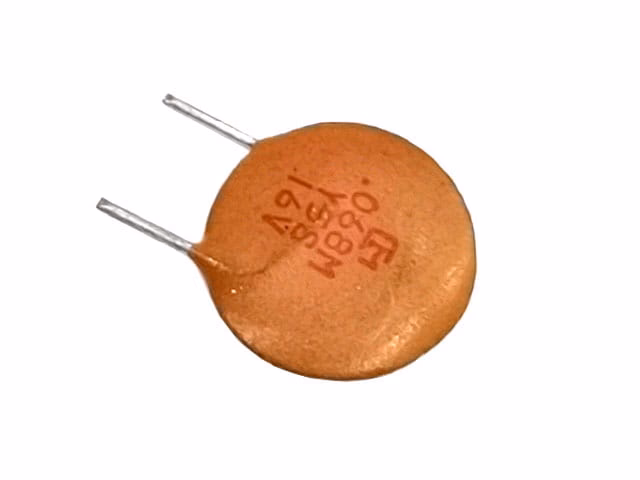

Kondensatory Ceramiczne: Precyzja w Małym Rozmiarze

Kondensatory ceramiczne to jedne z najczęściej spotykanych komponentów w nowoczesnej elektronice. Ich nazwa pochodzi od materiału dielektrycznego, którym jest ceramika (np. tytanian baru). Są one niezwykle popularne ze względu na swoje kompaktowe rozmiary, niezawodność i przede wszystkim niski koszt. W przeciwieństwie do swoich elektrolitycznych odpowiedników, kondensatory ceramiczne mają zazwyczaj mniejszy ładunek, czyli niższą pojemność (zwykle od pikofaradów do kilku mikrofaradów), ale również „tracą” mniej prądu, co oznacza niską stratność dielektryczną i niską równoważną rezystancję szeregową (ESR). Oznacza to, że są bardzo efektywne w przenoszeniu sygnałów wysokiej częstotliwości.

Charakterystyka i Zastosowania Kondensatorów Ceramicznych:

• Niska pojemność: Zazwyczaj od kilku pikofaradów (pF) do kilku mikrofaradów (µF).
• Brak polaryzacji: Mogą być podłączone w dowolnej orientacji, co ułatwia montaż.
• Małe rozmiary: Dostępne w bardzo małych obudowach SMD, idealne do miniaturyzacji.
• Niski koszt: Są najtańszymi kondensatorami z całej dostępnej gamy, co sprawia, że są ekonomicznym wyborem dla masowej produkcji.
• Doskonała charakterystyka częstotliwościowa: Świetnie sprawdzają się w obwodach wysokiej częstotliwości, do filtrowania szumów impulsowych (decoupling) oraz w obwodach rezonansowych.
• Niska upływność: Bardzo mały prąd upływu, co oznacza, że tracą bardzo mało energii.
• Typy dielektryków: Wyróżniamy różne klasy dielektryków ceramicznych, np. C0G/NP0 (najbardziej stabilne temperaturowo, ale niska pojemność), X7R (dobry kompromis między pojemnością a stabilnością), Y5V/Z5U (wysoka pojemność, ale duża zmienność parametrów z temperaturą i napięciem). Wybór odpowiedniego dielektryka jest kluczowy dla stabilności obwodu.

Kondensatory ceramiczne są powszechnie stosowane jako kondensatory odsprzęgające (decoupling capacitors) obok układów scalonych, w obwodach rezonansowych, filtrach RC, a także w aplikacjach radiowych i mikrofalowych, gdzie wymagana jest stabilność parametrów przy wysokich częstotliwościach. Ich niska indukcyjność własna sprawia, że są idealne do tłumienia szybkich zmian napięcia.

Kondensatory Elektrolityczne: Siła w Dużej Pojemności

Kondensatory elektrolityczne to klasa kondensatorów charakteryzująca się znacznie większą pojemnością w porównaniu do kondensatorów ceramicznych, co czyni je idealnymi do zastosowań wymagających magazynowania dużej ilości energii. Ich nazwa pochodzi od elektrolitu – pasty lub cieczy – który stanowi jedną z elektrod lub jest częścią dielektryka. Najczęściej spotykane są kondensatory aluminiowe i tantalowe.

Charakterystyka i Zastosowania Kondensatorów Elektrolitycznych:

• Wysoka pojemność: Zazwyczaj od kilku mikrofaradów (µF) do tysięcy mikrofaradów (µF), a nawet faradów (F).
• Polaryzacja: Zdecydowana większość kondensatorów elektrolitycznych jest spolaryzowana, co oznacza, że muszą być podłączone z zachowaniem odpowiedniej biegunowości (+ do +, - do -). Odwrotne podłączenie może prowadzić do ich uszkodzenia, a nawet eksplozji. Istnieją również kondensatory bipolaryzacyjne (niepolaryzowane), ale są one rzadziej spotykane.
• Większe rozmiary: Ze względu na swoją konstrukcję i wysoką pojemność, są znacznie większe niż kondensatory ceramiczne.
• Wyższy prąd upływu: W porównaniu do kondensatorów ceramicznych, elektrolityczne mają większy prąd upływu, co oznacza, że z czasem tracą więcej zgromadzonego ładunku.
• Wyższa równoważna rezystancja szeregowa (ESR): Elektrolityczne kondensatory mają zazwyczaj wyższą wartość ESR, co może wpływać na ich wydajność w obwodach wysokiej częstotliwości i prowadzić do większego rozpraszania mocy w postaci ciepła.
• Ograniczona żywotność: Elektrolit może z czasem wysychać, zwłaszcza w wysokich temperaturach, co prowadzi do pogorszenia parametrów i skrócenia żywotności kondensatora.
• Zastosowania: Głównie używane w zasilaczach do filtrowania tętnień napięcia (wygładzania), jako kondensatory sprzęgające i odsprzęgające w obwodach audio (do niższych częstotliwości), do magazynowania energii (np. w lampach błyskowych) oraz w układach rozruchowych silników.

Kondensatory elektrolityczne są niezastąpione tam, gdzie potrzebna jest duża pojemność w stosunkowo niewielkiej obudowie (choć większej niż ceramiczne). Są filarem większości zasilaczy impulsowych i liniowych, gdzie ich zdolność do wygładzania napięcia jest kluczowa.

Kluczowe Różnice: Porównanie Kondensatorów

Aby ułatwić zrozumienie różnic, przedstawiamy tabelę porównawczą, która zestawia najważniejsze cechy obu typów kondensatorów:

Cecha	Kondensator Ceramiczny	Kondensator Elektrolityczny
Pojemność	Niska (pF do kilku µF)	Wysoka (µF do tysięcy µF, F)
Polaryzacja	Brak (niepolaryzowany)	Tak (polaryzowany, z wyjątkiem nielicznych typów)
Rozmiar	Bardzo mały	Duży
Koszt	Bardzo niski	Niski do średniego
Charakterystyka częstotliwościowa	Doskonała (do bardzo wysokich częstotliwości)	Ograniczona (do niższych częstotliwości)
ESR (Równoważna Rezystancja Szeregowa)	Bardzo niska	Wyższa
Prąd upływu	Bardzo niski	Wyższy
Stabilność temperaturowa	Zależy od dielektryka (C0G najlepsze)	Umiarkowana, elektrolit wrażliwy na temperaturę
Żywotność	Bardzo długa, stabilna	Ograniczona, elektrolit wysycha
Zastosowania typowe	Odprzęganie, filtry HF, obwody rezonansowe, RF	Filtrowanie zasilania, magazynowanie energii, sprzęganie audio

Kiedy Wybrać Który Typ? Praktyczne Zastosowania

Wybór odpowiedniego kondensatora zależy od konkretnych wymagań obwodu. Nie ma uniwersalnego rozwiązania, a często w jednym układzie stosuje się oba typy, wykorzystując ich komplementarne właściwości.

• Kondensatory ceramiczne są preferowane, gdy:
• Potrzebna jest stabilność przy wysokich częstotliwościach (np. odsprzęganie zasilania dla szybkich procesorów, filtry RF).
• Wymagane są małe rozmiary i niski profil (np. w urządzeniach mobilnych, miniaturowych modułach).
• Obwód jest wrażliwy na prąd upływu (np. w układach pomiarowych o niskim poborze prądu).
• Koszt jest kluczowym czynnikiem, a wymagana pojemność jest niska.
• Nie ma możliwości zachowania polaryzacji lub nie jest ona pożądana.
• Kondensatory elektrolityczne są najlepszym wyborem, gdy:
• Wymagana jest bardzo duża pojemność (np. do wygładzania napięcia w zasilaczach, magazynowania energii).
• Obwód pracuje przy niższych częstotliwościach.
• Potrzebne jest znaczne filtrowanie tętnień o dużej amplitudzie.
• Ważna jest zdolność do dostarczania dużych prądów w krótkim czasie (np. w układach audio do sprzęgania głośników).
• Przestrzeń nie jest krytycznym ograniczeniem, a wyższa ESR jest akceptowalna.

Często projektanci stosują kondensatory ceramiczne równolegle z elektrolitycznymi. Elektrolityczny kondensator o dużej pojemności wygładza niskie częstotliwości i dostarcza prąd, podczas gdy mały kondensator ceramiczny, umieszczony blisko układu scalonego, skutecznie filtruje szumy wysokiej częstotliwości i szybkie impulsy, których elektrolityczny kondensator nie jest w stanie efektywnie tłumić ze względu na swoją wyższą indukcyjność i ESR.

Wady i Zalety obu Typów

Kondensatory Ceramiczne:

• Zalety: Niska cena, małe rozmiary, brak polaryzacji, doskonała charakterystyka wysokoczęstotliwościowa, bardzo niska upływność, długa żywotność, wysoka niezawodność.
• Wady: Niska pojemność, niektóre typy (X7R, Y5V) mają zmienną pojemność w zależności od temperatury i napięcia, mogą wykazywać efekt mikrofonowy (generowanie szumu pod wpływem wibracji).

Kondensatory Elektrolityczne:

• Zalety: Bardzo wysoka pojemność w stosunkowo małej objętości, możliwość magazynowania dużej ilości energii.
• Wady: Wymagają polaryzacji, większe rozmiary, krótsza żywotność (szczególnie w wysokich temperaturach), wyższa ESR i prąd upływu, gorsza charakterystyka wysokoczęstotliwościowa, wrażliwość na temperaturę, możliwość awarii (eksplozji) przy odwrotnym podłączeniu lub przekroczeniu napięcia.

Często Zadawane Pytania (FAQ)

Czy mogę zastąpić kondensator elektrolityczny ceramicznym?

Zazwyczaj nie bezpośrednio. Kondensatory ceramiczne mają znacznie niższą pojemność, więc nie będą w stanie skutecznie wygładzać dużych tętnień napięcia w zasilaczach, do czego służą elektrolityczne. Ponadto, elektrolityczne są często używane do magazynowania energii, co nie jest domeną kondensatorów ceramicznych. Możliwe jest jednak połączenie kilku kondensatorów ceramicznych równolegle, aby uzyskać większą pojemność, ale rzadko dorówna to pojedynczemu kondensatorowi elektrolitycznemu o dużej pojemności.

Czym jest prąd upływu i dlaczego jest ważny?

Prąd upływu to niewielki prąd, który płynie przez dielektryk kondensatora nawet po jego naładowaniu i odłączeniu od źródła zasilania. Jest to niepożądane zjawisko, ponieważ oznacza utratę zgromadzonego ładunku. Kondensatory ceramiczne mają bardzo niski prąd upływu, co czyni je idealnymi do obwodów o niskim poborze mocy, gdzie utrzymanie ładunku jest kluczowe. Kondensatory elektrolityczne mają znacznie wyższy prąd upływu, co jest ich naturalną cechą.

Co to jest ESR i dlaczego jest istotne?

ESR (Equivalent Series Resistance) to równoważna rezystancja szeregowa. Jest to teoretyczna rezystancja, która reprezentuje wszystkie straty energii w kondensatorze, zarówno w dielektryku, jak i w elektrodach. Im niższe ESR, tym kondensator jest bardziej efektywny, szczególnie przy wysokich częstotliwościach, ponieważ mniej energii jest rozpraszanej w postaci ciepła. Kondensatory ceramiczne mają bardzo niskie ESR, co czyni je doskonałymi do filtrowania wysokich częstotliwości. Kondensatory elektrolityczne mają wyższe ESR, co ogranicza ich zastosowanie w obwodach o bardzo wysokich częstotliwościach i dużych prądach.

Czy kondensatory elektrolityczne wysychają?

Tak, kondensatory elektrolityczne, zwłaszcza aluminiowe, mogą wysychać z upływem czasu, szczególnie w podwyższonych temperaturach. Elektrolit, który jest kluczowym składnikiem dielektryka, stopniowo paruje lub degraduje się. Wysychanie elektrolitu prowadzi do wzrostu ESR, spadku pojemności i pogorszenia parametrów kondensatora, co ostatecznie skraca jego żywotność i może prowadzić do awarii układu.

Czy wszystkie kondensatory ceramiczne są takie same?

Nie, kondensatory ceramiczne różnią się typem dielektryka, co wpływa na ich stabilność temperaturową i zmienność pojemności pod wpływem napięcia. Klasy takie jak C0G (NP0) są bardzo stabilne, ale oferują niską pojemność. X7R są kompromisem między pojemnością a stabilnością. Y5V i Z5U oferują wysoką pojemność, ale ich parametry mogą znacznie zmieniać się z temperaturą i napięciem, co czyni je mniej odpowiednimi dla precyzyjnych zastosowań.

Podsumowanie

Zarówno kondensatory ceramiczne, jak i elektrolityczne są niezastąpionymi elementami w elektronice, ale służą różnym celom i posiadają odmienne charakterystyki. Kondensatory ceramiczne wyróżniają się niskim kosztem, małymi rozmiarami, brakiem polaryzacji oraz doskonałą wydajnością przy wysokich częstotliwościach, co czyni je idealnymi do odprzęgania i filtrowania szumów. Z drugiej strony, kondensatory elektrolityczne dominują tam, gdzie wymagana jest duża pojemność do magazynowania energii i wygładzania napięcia, pomimo ich polaryzacji, większych rozmiarów i ograniczonej żywotności.

Kluczem do sukcesu w projektowaniu obwodów jest zrozumienie tych różnic i umiejętne wykorzystanie mocnych stron każdego typu kondensatora. Często najbardziej efektywne rozwiązania obejmują hybrydowe podejście, łączące oba typy w celu uzyskania optymalnej wydajności w szerokim zakresie częstotliwości. Pamiętaj, że każdy wybór komponentu powinien być świadomy i oparty na dokładnej analizie wymagań aplikacji.
