Rozpoznawanie Kondensatorów SMD: Kompletny Przewodnik

Współczesna elektronika opiera się w dużej mierze na miniaturyzacji, a kluczową rolę w tym procesie odgrywają elementy SMD (Surface Mount Device). Dzięki nim możliwe jest tworzenie coraz mniejszych, wydajniejszych i bardziej złożonych układów elektronicznych, które napędzają wszystko, od smartfonów po zaawansowane systemy przemysłowe. Jednak niewielkie rozmiary tych komponentów mogą stanowić wyzwanie dla każdego, kto próbuje je zidentyfikować, naprawić czy zaprojektować nowy obwód. W niniejszym artykule skupimy się na kluczowych aspektach rozpoznawania elementów SMD, ze szczególnym uwzględnieniem kondensatorów – jednych z najczęściej spotykanych i jednocześnie najbardziej zróżnicowanych komponentów montowanych powierzchniowo. Dowiesz się, jak odróżnić różne typy kondensatorów SMD, interpretować ich oznaczenia i zrozumieć ich fundamentalne cechy.

Element SMD – Co to?

SMD to skrót od „Surface Mount Device”, co oznacza „urządzenie montowane powierzchniowo”. Są to elementy elektroniczne, które zostały zaprojektowane do bezpośredniego montażu na powierzchni płytek drukowanych, eliminując potrzebę przewlekania ich przez otwory. Ta technologia montażu, zwana SMT (Surface Mount Technology), zrewolucjonizowała produkcję elektroniki, umożliwiając znacznie większą gęstość upakowania komponentów oraz automatyzację procesu produkcji. Elementy SMD charakteryzują się przede wszystkim swoimi małymi rozmiarami, co pozwala na znaczną oszczędność miejsca na płytce drukowanej, a także przyczynia się do poprawy właściwości elektrycznych obwodu dzięki krótszym ścieżkom sygnałowym.

W jaki sposób rozpoznać elementy SMD?

Rozpoznawanie elementów SMD (ang. Surface Mount Device) wymaga zwrócenia uwagi na kilka charakterystycznych cech, które odróżniają je od tradycyjnych elementów THT (ang. Through-Hole Technology), montowanych przez otwory. Oto najważniejsze wskazówki:

• Wielkość elementów: Elementy SMD są zazwyczaj znacznie mniejsze od elementów THT. Posiadają ustandaryzowane wymiary, często podawane w formacie kodów numerycznych, takich jak 0603, 0805, 1206 (odnoszące się do długości i szerokości w setnych częściach cala).
• Brak nóżek: W przeciwieństwie do elementów THT, elementy SMD nie posiadają długich nóżek. Zamiast tego mają niewielkie wyprowadzenia, nazywane padami lutowniczymi, które są lutowane bezpośrednio na powierzchnię płytki drukowanej.
• Nazewnictwo i oznaczenia: Elementy SMD często są oznaczane za pomocą specjalnych kodów alfanumerycznych lub symboli. Te oznaczenia wskazują na ich właściwości, takie jak wartość oporu w przypadku rezystorów lub pojemności w przypadku kondensatorów. Przykładowo, oznaczenie „R10” może wskazywać na rezystor o wartości 10 omów. Symbole graficzne, takie jak „C” dla kondensatora czy „D” dla diody, również pomagają w szybkiej identyfikacji.
• Wysokość: Elementy SMD zazwyczaj mają znacznie niższy profil niż elementy THT, ponieważ nie muszą przechodzić przez otwory na płytce. To przyczynia się do ogólnego zmniejszenia grubości urządzenia.
• Umiejscowienie: Elementy SMD są zazwyczaj umieszczone na górnej stronie płytki drukowanej. Czasami, w celu maksymalizacji gęstości, mogą być montowane również od strony dolnej.

Jakie są najważniejsze cechy elementów SMD?

Poza tym, że elementy SMD są małe i łatwe w montażu maszynowym, posiadają szereg innych ważnych cech, które przyczyniły się do ich powszechnego zastosowania w przemyśle elektronicznym:

• Małe rozmiary: To ich najbardziej oczywista cecha. Znacznie mniejsze niż ich odpowiedniki THT, pozwalają na projektowanie bardziej zaawansowanych i złożonych układów elektronicznych w ograniczonej przestrzeni.
• Wysoka gęstość montażu: Dzięki niewielkim rozmiarom i brakowi nóżek, elementy SMD mogą być umieszczane na płytce drukowanej znacznie bliżej siebie niż elementy THT. To pozwala na zwiększenie gęstości montażu, co jest kluczowe dla kompaktowych urządzeń.
• Niski profil: Elementy SMD mają zazwyczaj niższy profil, co umożliwia projektowanie bardziej płaskich i kompaktowych urządzeń elektronicznych, takich jak smartfony, tablety czy laptopy.
• Niezawodność: Elementy SMD są zazwyczaj produkowane przy użyciu zaawansowanych procesów technologicznych, co pozwala na uzyskanie wysokiej jakości i niezawodności. Ich konstrukcja jest mniej podatna na uszkodzenia mechaniczne wynikające z drgań.
• Łatwość montażu: Elementy SMD są idealne do montażu automatycznego przy użyciu maszyn typu pick-and-place oraz pieców rozpływowych. To pozwala na znaczne skrócenie czasu produkcji i obniżenie kosztów pracy.
• Wysoka częstotliwość pracy: Ze względu na niski profil i krótkie połączenia, elementy SMD charakteryzują się mniejszą indukcyjnością pasożytniczą i pojemnością pasożytniczą. Dzięki temu są odpowiednie do zastosowań wymagających wysokiej częstotliwości pracy, takich jak układy radiowe, komunikacyjne i cyfrowe.
• Wydajność: Elementy te charakteryzują się bardzo niskim oporem szeregowym (ESR), co pozwala na przesyłanie dużej ilości energii przy minimalnej utracie mocy. Są również bardziej odporne na wibracje i drgania, co czyni je idealnymi do stosowania w urządzeniach mobilnych.

Rodzaje komponentów elektronicznych w obudowach SMD

Technologia SMD obejmuje szeroką gamę komponentów elektronicznych, które są podstawą nowoczesnych obwodów. Poniżej przedstawiamy najpopularniejsze typy elementów dostępnych w obudowach SMD:

• Rezystory SMD – służą do ograniczania przepływu prądu i zmniejszenia napięcia w obwodach elektrycznych. Są to jedne z najczęściej spotykanych komponentów.
• Kondensatory SMD – magazynują energię elektryczną w obwodach elektronicznych i służą do filtrowania szumów, sprzęgania sygnałów czy stabilizacji napięcia.
• Diody SMD – pozwalają na przepływ prądu tylko w jednym kierunku, pełniąc funkcje prostownicze, zabezpieczające czy sygnalizacyjne (LED).
• Tranzystory SMD – kontrolują przepływ prądu w obwodach elektronicznych, działając jako wzmacniacze lub przełączniki.
• Zworki SMD – służą do połączenia lub rozłączenia różnych elementów obwodów elektronicznych, często używane do konfiguracji.
• Bezpieczniki SMD – chronią obwody przed przepięciami i przeciążeniami prądowymi, zapobiegając uszkodzeniu innych komponentów.
• Mikrokontrolery SMD – małe, zintegrowane układy, które umożliwiają sterowanie różnymi urządzeniami elektronicznymi, zawierające CPU, pamięć i interfejsy I/O.
• Układy scalone SMD – pełniące różnorodne funkcje, od przetwarzania sygnałów, przez wzmacniacze operacyjne, sterowniki silników, aż po złożone procesory.
• Transformatory SMD – przekształcają napięcie w obwodach elektronicznych, często stosowane w zasilaczach impulsowych.

W kolejnych akapitach tego artykułu, przedstawimy szybki przegląd tego, jak rozpoznać każdy z tych komponentów, ze szczególnym uwzględnieniem kondensatorów.

Jak rozpoznać rezystory SMD?

Rezystory SMD to jedne z najprostszych do rozpoznania elementów. Aby ocenić, czy rezystor jest SMD, można zwrócić uwagę na kilka cech:

• Wysokość: Rezystory SMD mają zazwyczaj bardzo niski profil, są płaskie i nie wyróżniają się na tle innych elementów obwodu. Ich wysokość rzadko przekracza kilka milimetrów.
• Kształt: Zazwyczaj mają kształt prostokąta lub kwadratu. Dłuższy bok często reprezentuje wyprowadzenia (pady lutownicze), a krótszy to sam element rezystancyjny.
• Oznaczenia: Rezystory SMD często posiadają oznaczenia wartości oporu na obudowie. Mogą to być kody numeryczne lub numeryczno-literowe.

Oznaczenia na rezystorze SMD zazwyczaj zawierają informacje o wartości oporu oraz tolerancji. Oto przykładowe oznaczenia:

• Wartość oporu: Zwykle oznaczana jest za pomocą trzyliterowego lub czterocyfrowego kodu numerycznego. Przykładowo: „330” oznacza 33 ohmy (33 z mnożnikiem x10^0), a „221” oznacza 220 ohmów (22 z mnożnikiem x10^1). „221J” oznacza 220 ohmów z tolerancją ±5%.
• Kod numeryczny: Składa się z trzech lub czterech cyfr. Dwie lub trzy pierwsze oznaczają wartość oporu, a ostatnia cyfra oznacza mnożnik (liczbę zer, które należy dodać). W przypadku czterocyfrowego kodu, trzy pierwsze to wartość, a ostatnia to mnożnik.
• Tolerancja: Oznaczana jest zwykle literami, które określają tolerancję wartości oporu. Przykładowe litery i ich tolerancje to: F (±1%), G (±2%), J (±5%), K (±10%).

Jak rozpoznać kondensatory SMD?

Kondensatory SMD są szeroko stosowane w dzisiejszych układach elektronicznych, a ich identyfikacja może być nieco bardziej złożona ze względu na różnorodność typów. Aby je rozpoznać, warto zwrócić uwagę na kilka cech:

• Małe rozmiary: Kondensatory SMD są zazwyczaj bardzo małe i płaskie. Ich wymiary mogą wynosić od ułamka milimetra do kilku milimetrów.
• Brak oznaczeń polaryzacji (dla ceramicznych): Kondensatory ceramiczne SMD są zazwyczaj niepolaryzowane, co oznacza, że można je montować w dowolnej orientacji i nie posiadają oznaczeń biegunowości. Ewentualne kropki, paski czy inne symbole na ich obudowie służą zazwyczaj do identyfikacji producenta, serii lub innych parametrów, a nie polaryzacji.
• Kodowanie wartości: Wartość kondensatora SMD jest zazwyczaj oznaczana za pomocą trzyliterowego lub trzycyfrowego kodu, podobnie jak w rezystorach. Na przykład, „220” może oznaczać 22 pikofarady (pF), a „104” oznacza 100 nanofaradów (nF), co jest równe 100 000 pF (10 z czterema zerami). Wartość jest zawsze wyrażona w pikofaradach, chyba że podano inaczej.
• Oznaczenia producenta: Kondensatory SMD mogą mieć oznaczenia producenta, które często zawierają literę „C” lub „CAP” (od ang. capacitor – kondensator).
• Wygląd: Kondensatory SMD często mają charakterystyczny wygląd, który różni się od tradycyjnych kondensatorów przewlekanych. Mogą mieć kształt prostokątny, kwadratowy lub okrągły. Kondensatory elektrolityczne SMD często mają cylindryczny kształt, podobny do małych puszek.

Co oznaczają litery na kondensatorze?

Litery na kondensatorze oznaczają wartość pojemności kondensatora oraz tolerancję wartości. Wartość pojemności jest oznaczona przez litery lub cyfry, a tolerancja przez literę.

Poniżej przedstawione są najczęściej używane prefiksy do oznaczania wartości pojemności:

• p – pikofarady (10^-12 F)
• n – nanofarady (10^-9 F)
• u lub μ – mikrofarady (10^-6 F)
• m – milifarady (10^-3 F)

Przykłady oznaczeń z prefiksami:

• 100 pF oznacza kondensator o pojemności 100 pikofaradów.
• 1 uF oznacza kondensator o pojemności 1 mikrofarada.
• 10 mF oznacza kondensator o pojemności 10 milifaradów.

Litery oznaczające tolerancję wartości pojemności to zwykle:

• F (±1%)
• G (±2%)
• J (±5%)
• K (±10%)
• M (±20%)

Co to za skrót UF?

W przypadku elementów SMD skrót UF najczęściej oznacza kondensatory elektrolityczne typu tantalowego. Są one charakteryzowane wysoką pojemnością i niskim ESR (ang. Equivalent Series Resistance), czyli równoważnym oporem szeregowym. Kondensatory tantalowe są cenione za stabilność i małe rozmiary w stosunku do pojemności.

Przykładowe oznaczenia kondensatorów elektrolitycznych tantalowych z użyciem skrótu UF to: UF16V10, UF25V22, UF35V47 itp. Pierwsze dwie cyfry oznaczają pojemność w mikrofaradach, a litera „UF” wskazuje na rodzaj kondensatora. Następne cyfry wskazują na napięcie robocze kondensatora.

Czy kondensator SMD ma bieguny?

Tak, niektóre kondensatory SMD (Surface Mount Device) mają bieguny, a ich prawidłowe podłączenie jest kluczowe dla ich działania i bezpieczeństwa. Dotyczy to przede wszystkim kondensatorów elektrolitycznych (aluminiowych i tantalowych), które są elementami polaryzowanymi. Oznacza to, że mają wyraźnie określony biegun dodatni (+) i ujemny (-), i muszą być podłączone zgodnie z polaryzacją napięcia w obwodzie. Niewłaściwe podłączenie kondensatora polaryzowanego może prowadzić do jego uszkodzenia, a nawet eksplozji.

Oznaczenia polaryzacji na kondensatorach elektrolitycznych SMD mogą przybierać różne formy, najczęściej jest to:

• Pasek na obudowie wskazujący biegun ujemny.
• Symbol plusa (+) na obudowie wskazujący biegun dodatni.
• Skośne ścięcie lub kropka na jednym z narożników dla niektórych typów obudów, wskazująca polaryzację.

W przypadku kondensatorów ceramicznych SMD sytuacja jest inna. Kondensatory ceramiczne są zazwyczaj niepolaryzowane, co oznacza, że można je montować w dowolnej orientacji i nie posiadają specyficznych oznaczeń biegunowości. Ewentualne kropki, paski czy inne symbole na ich obudowie służą zazwyczaj do identyfikacji producenta, serii lub innych parametrów, a nie polaryzacji. Zrozumienie tej różnicy jest fundamentalne przy pracy z elementami SMD.

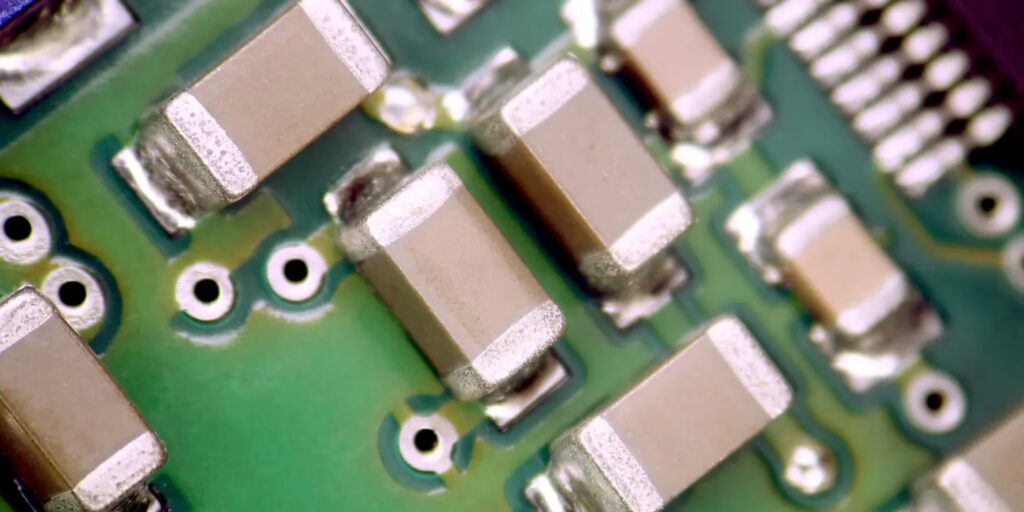

Jak zidentyfikować ceramiczne kondensatory SMD? Różnice między kondensatorami ceramicznymi SMD a innymi kondensatorami chipowymi

Chociaż wszystkie kondensatory SMD są przystosowane do montażu powierzchniowego, istnieją znaczące różnice między kondensatorami ceramicznymi a innymi typami kondensatorów chipowych (np. elektrolitycznymi, tantalowymi, polimerowymi). Poniżej przedstawiamy kluczowe różnice, które pomogą w ich identyfikacji i wyborze odpowiedniego komponentu:

Cecha	Kondensatory ceramiczne SMD	Kondensatory chipowe (inne typy SMD)
1. Materiał	Bazują na dielektryku ceramicznym (np. tlenek tytanu, tlenek baru). Materiał jest stosunkowo kruchy, ale zapewnia dobrą odporność na wysokie temperatury i stabilność.	Bazują na polimerach, tlenkach metali (np. aluminium, tantal) lub innych materiałach. Są mniej kruche niż ceramiczne, ale ich stabilność w ekstremalnych warunkach może być niższa niż ceramicznych.
2. Tangens kąta strat (ESR)	Zazwyczaj poniżej 0.005, co wskazuje na bardzo niskie straty energii.	Zazwyczaj powyżej 0.01 (szczególnie elektrolityczne), co oznacza większe straty energii. Tantalowe i polimerowe mają niższe ESR niż aluminiowe.
3. Forma opakowania	Często wyglądają jak małe, prostokątne, nieopakowane płytki ceramiczne, z metalowymi końcówkami. Są bardziej podatne na uszkodzenia mechaniczne.	Są pakowane z użyciem nowoczesnej technologii SMT. Mają mniejsze rozmiary i są bardziej wytrzymałe, co sprawia, że nadają się do różnorodnych produktów elektronicznych. Elektrolityczne często mają cylindryczny kształt.
4. Rozmiar	Zazwyczaj bardzo małe, od ułamka milimetra do kilku milimetrów (np. 0402, 0603, 0805).	Mogą być większe, szczególnie elektrolityczne, z minimalnym rozmiarem 1 mm lub więcej, aby osiągnąć wyższe pojemności.
5. Zakres pojemności	Bardzo szeroki, zazwyczaj od 1 pF do setek µF, choć dla bardzo dużych pojemności stają się fizycznie duże.	Względnie wąski dla konkretnych typów, np. elektrolityczne oferują bardzo wysokie pojemności (od 1 µF do tysięcy µF), ale rzadko występują w zakresie pF.
6. Dokładność	Bardzo wysoka, często osiągająca 1% dokładności, szczególnie w wersjach przeznaczonych do precyzyjnych zastosowań.	Względnie niska, zazwyczaj 5% lub 10% dla kondensatorów chipowych, a nawet 20% dla elektrolitycznych.
7. Efekt wyprowadzeń	Bardzo mały ze względu na krótkie i bezpośrednie połączenia.	Również bardzo mały, ponieważ wyprowadzenia są zintegrowane z obudową elementu.
8. Koszt	Wyższy ze względu na użycie droższych materiałów ceramicznych i procesów produkcyjnych (szczególnie dla wysokiej pojemności/napięcia).	Niższy, ponieważ mogą być szybko produkowane i pakowane dzięki nowoczesnym metodom produkcji.
9. Scenariusze zastosowania	Bardziej odpowiednie do zastosowań wymagających wysokiej wydajności, stabilności i niezawodności, np. w obwodach wysokiej częstotliwości, rezonatorach, filtrach. Są niepolaryzowane.	Nadają się do produktów elektronicznych wymagających małej przestrzeni i trwałości. Elektrolityczne są idealne do filtrowania zasilania, magazynowania energii. Są polaryzowane.

Jak sprawdzić, czy kondensator jest ceramiczny?

Rozpoznanie kondensatora ceramicznego, zwłaszcza w wersji SMD, opiera się na kilku kluczowych aspektach wizualnych i oznaczeniach. Kondensatory ceramiczne SMD są zazwyczaj małe, prostokątne lub kwadratowe, a ich korpus często ma kolor żółtawy, beżowy lub szary. Są to kondensatory niepolaryzowane, co oznacza, że nie posiadają oznaczeń plusa (+) czy minusa (-) i mogą być montowane w dowolnej orientacji.

Wartość kondensatora ceramicznego jest często nadrukowana na jego obudowie za pomocą trzycyfrowego kodu. Kod ten działa podobnie do kodu paskowego rezystorów, ale zamiast kolorów używa cyfr. Pierwsze dwie cyfry kodu to dwie najbardziej znaczące cyfry wartości pojemności, a trzecia cyfra to wykładnik potęgi 10 (liczba zer), przez którą należy pomnożyć pierwsze dwie cyfry. Wartość zawsze wyrażana jest w pikofaradach (pF).

• Przykład dekodowania: Kod „104” oznacza „10” (pierwsze dwie cyfry) pomnożone przez 10 do potęgi 4 (cztery zera). Daje to 100 000 pF, co można zapisać jako 100 nF (nanofaradów) lub 0.1 µF (mikrofarada).
• Inne przykłady: „220” to 22 pF (22 z zerem zer), „471” to 470 pF (47 z jednym zerem), „102” to 1000 pF (10 z dwoma zerami), czyli 1 nF.

Dodatkowo, kondensatory ceramiczne charakteryzują się bardzo niskim profilem i często gładką, jednorodną powierzchnią. W przeciwieństwie do nich, kondensatory elektrolityczne (również dostępne w SMD) mają większe, cylindryczne obudowy i wyraźne oznaczenia polaryzacji oraz wartości pojemności i napięcia bezpośrednio nadrukowane.

Jak rozpoznać diody SMD?

Diody SMD są zazwyczaj bardzo małe i płaskie. Ich kształt może być kwadratowy lub prostokątny, a czasem cylindryczny (dla diod Zenera). Kluczowym elementem do ich rozpoznania jest oznaczenie katody (ujemnej) i anody (dodatniej), które wskazuje kierunek przepływu prądu. Zazwyczaj biegun katody jest oznaczony paskiem, linią, kropką lub innym symbolem na obudowie diody.

• Oznaczenia: Na diodzie SMD mogą znajdować się oznaczenia alfanumeryczne, takie jak numer modelu lub kod producenta.
• Kształt: Małe, płaskie, kwadratowe lub prostokątne. Diody LED SMD będą emitować światło po podłączeniu prądu.

Jak czytać oznaczenia tranzystorów SMD?

Oznaczenia tranzystorów SMD mogą być bardziej złożone niż w przypadku rezystorów czy kondensatorów, ponieważ zawierają informacje o parametrach elektrycznych i typie tranzystora. Standardowe oznaczenia składają się z kilku liter i cyfr. Oto przykład oznaczenia tranzystora: BC547B:

• Pierwsza litera (np. „B”): Określa materiał, z którego wykonana jest baza tranzystora (np. A – krzem, B – german).
• Drugie litery (np. „C”): Określają rodzaj tranzystora (np. A – wzmacniacz niskiej mocy, B – wzmacniacz mocy, C – wysokoczęstotliwościowy).
• Cyfry w oznaczeniu: Wskazują na parametry elektryczne, takie jak maksymalne napięcie kolektor-emiter, maksymalny prąd kolektorowy, współczynnik wzmocnienia prądowego (hFE) oraz częstotliwość graniczna.
• Ostatnia litera (np. „B”): Wskazuje na wersję tranzystora, np. grupę wzmocnienia.

Oznaczenia mogą się różnić w zależności od producenta, dlatego zawsze warto korzystać z dokumentacji technicznej (datasheet) danego elementu.

Jak odróżnić tranzystor NPN od PNP?

Tranzystory NPN i PNP są podstawowymi typami tranzystorów bipolarnych (BJT) i różnią się strukturą oraz sposobem działania. W tranzystorze NPN warstwy półprzewodnikowe ułożone są w kolejności: emiter (typu n), baza (typu p), kolektor (typu n). Natomiast w tranzystorze PNP kolejność warstw jest odwrotna: emiter (typu p), baza (typu n), kolektor (typu p).

Aby odróżnić tranzystor NPN od PNP w obudowie SMD, należy zwrócić uwagę na oznaczenia pinów lub symbole na płytce drukowanej. W przypadku tranzystora NPN, często baza jest oznaczona jako pin środkowy, a emiter i kolektor są oznaczone jako piny zewnętrzne. W przypadku tranzystora PNP, emiter i kolektor są również pinami zewnętrznymi, a baza środkowym, ale biegunowość zasilania jest odwrotna. Niestety, w małych obudowach SMD rzadko spotyka się schematyczne oznaczenia biegunów bezpośrednio na komponencie; zazwyczaj konieczne jest sprawdzenie kodu oznaczenia w dokumentacji producenta.

Jak rozpoznać zworki SMD?

Zworki SMD (ang. SMD jumpers lub zero-ohm resistors) to proste elementy służące do łączenia ścieżek na płytce drukowanej. Są to w zasadzie rezystory o zerowej wartości oporu.

• Wysokość: Zworki SMD mają bardzo niski profil, są płaskie i nie wyróżniają się na tle innych elementów obwodu.
• Kształt: Zazwyczaj mają kształt kwadratu lub prostokąta, podobnie do rezystorów SMD. Posiadają małe, płaskie pady po bokach do lutowania.
• Oznaczenia: Często oznaczane są po prostu cyfrą „0” lub „000” na obudowie, co jednoznacznie wskazuje na ich zerowy opór. Mogą również posiadać oznaczenia producenta.
• Odległość między pinami: Podobnie jak inne elementy SMD, mają niewielką odległość między pinami, co sprawia, że są bardzo zwarte.

Jak rozpoznać bezpieczniki SMD?

Bezpieczniki SMD to kluczowe elementy ochronne w obwodach elektronicznych. Charakteryzują się pewnymi cechami, które pozwalają na ich łatwe rozpoznanie i odróżnienie od innych komponentów:

• Rozmiar: Bezpieczniki SMD są zazwyczaj mniejsze niż tradycyjne bezpieczniki przewlekane. Ich wymiary są standaryzowane, np. 0603, 1206.
• Opakowanie: Dostarczane są w opakowaniach taśmowych, co ułatwia automatyczny montaż.
• Oznaczenia: Zazwyczaj są oznaczone kodem alfanumerycznym lub kolorowym kodem, który określa wartość prądu znamionowego (w amperach) oraz napięcia znamionowego (w woltach).

Przykładowe oznaczenia bezpieczników SMD to:

• F – dla wartości prądu znamionowego w amperach.
• V – dla napięcia znamionowego w woltach.
• R – dla bezpieczników szybkich (ang. fast-acting).
• T – dla bezpieczników opóźnionych (ang. time-delay).

Jak rozpoznać mikrokontrolery SMD?

Mikrokontrolery to serca wielu urządzeń elektronicznych. W obudowach SMD są one znacznie mniejsze i mają specyficzne cechy:

• Rozmiar: Mikrokontrolery SMD są zazwyczaj mniejsze niż ich odpowiedniki przewlekane, z wymiarami rzędu kilku milimetrów (np. 4x4 mm, 7x7 mm).
• Liczba pinów: Posiadają zazwyczaj od kilkunastu do kilkudziesięciu pinów, rozmieszczonych po bokach (np. w obudowach QFP, TQFP) lub pod spodem (np. BGA, QFN).
• Opakowanie: Dostarczane są w opakowaniach taśmowych lub pudełkach, przystosowanych do automatycznego montażu.
• Oznaczenia: Zazwyczaj oznaczone są kodem alfanumerycznym, który określa model mikrokontrolera oraz jego funkcje, np. ATmega328P (popularny mikrokontroler z serii AVR) czy STM32F103C8T6 (mikrokontroler z serii STM32).

Jak rozpoznać układy scalone przeznaczone do montażu SMD?

Układy scalone (IC) w obudowach SMD to niezwykle zróżnicowana grupa komponentów, od prostych wzmacniaczy po złożone procesory. Ich rozpoznawanie opiera się na podobnych zasadach jak w przypadku mikrokontrolerów:

• Rozmiar: Układy scalone SMD są znacznie mniejsze niż tradycyjne IC z wyprowadzeniami przewlekanymi, z wymiarami od kilku do kilkunastu milimetrów.
• Liczba pinów: Mogą mieć od kilku do setek pinów, w zależności od złożoności układu. Piny te są zazwyczaj bardzo małe i gęsto rozmieszczone.
• Opakowanie: Występują w różnych typach obudów SMD, takich jak SOIC, TSSOP, QFP, QFN, BGA, które są dostosowane do automatycznego montażu.
• Oznaczenia: Zawsze posiadają kod alfanumeryczny, który jednoznacznie identyfikuje model układu scalonego oraz producenta. Przykłady to LM324 (wzmacniacz operacyjny) czy ATtiny85 (mikrokontroler z serii AVR Tiny).

Jak rozpoznać transformatory SMD?

Transformatory SMD to specjalistyczne komponenty, które przekształcają napięcie lub prąd w obwodach elektronicznych. Są one znacznie mniejsze niż tradycyjne transformatory i przystosowane do montażu powierzchniowego.

• Kształt i profil: Zazwyczaj mają kształt prostokąta lub kwadratu i charakteryzują się niskim profilem, co pozwala na oszczędność miejsca na płytce.
• Zastosowanie: Stosowane są w zasilaczach impulsowych, konwerterach DC-DC, przetwornicach AC-DC oraz innych aplikacjach wymagających izolacji galwanicznej lub zmiany poziomów napięć.
• Oznaczenia: W oznaczeniach transformatorów SMD zazwyczaj znajdują się informacje o wartości indukcyjności, napięciu znamionowym i maksymalnym prądzie obciążenia.

Oto przykładowe oznaczenia:

• Indukcyjność: Zwykle oznaczana jest literą „L” i wartością w mikrohenrach (µH) lub milihenrach (mH). Przykładowe oznaczenie to „L100” oznacza, że wartość indukcyjności wynosi 100 µH.
• Napięcie znamionowe: Oznaczane jest jako „V” lub „VAC” i określa maksymalne napięcie znamionowe, jakie transformator może przenosić bez uszkodzenia. Przykładowe oznaczenie to „VAC250” oznacza, że transformator może pracować z napięciem znamionowym do 250 V AC.
• Maksymalny prąd obciążenia: Oznaczany jest jako „I” i określa maksymalny prąd, jaki transformator może przenosić bez uszkodzenia. Przykładowe oznaczenie to „I3.5” oznacza, że transformator może pracować z maksymalnym prądem obciążenia do 3,5 A.

Często Zadawane Pytania (FAQ)

Czym są elementy SMD?

Elementy SMD (Surface Mount Device) to komponenty elektroniczne zaprojektowane do montażu bezpośrednio na powierzchni płytki drukowanej, bez konieczności przewlekania ich przez otwory. Charakteryzują się małymi rozmiarami, co umożliwia tworzenie kompaktowych i wydajnych układów elektronicznych.

Jak odczytać wartość kondensatora SMD z kodu?

Wartość kondensatora SMD (szczególnie ceramicznego) jest często kodowana trzycyfrowo. Pierwsze dwie cyfry to wartość, a trzecia to liczba zer, które należy dodać. Wynik jest zawsze w pikofaradach (pF). Np. „104” oznacza 10 z 4 zerami, czyli 100 000 pF (100 nF).

Czy wszystkie kondensatory SMD są spolaryzowane?

Nie, nie wszystkie kondensatory SMD są spolaryzowane. Kondensatory ceramiczne SMD są zazwyczaj niepolaryzowane i mogą być montowane w dowolnej orientacji. Natomiast kondensatory elektrolityczne (aluminiowe, tantalowe) są polaryzowane i wymagają prawidłowego podłączenia do biegunów dodatniego i ujemnego, co jest zazwyczaj wyraźnie oznaczone na ich obudowie.

Jaka jest różnica między kondensatorem ceramicznym a elektrolitycznym SMD?

Kondensatory ceramiczne SMD są zazwyczaj mniejsze, niepolaryzowane, oferują niskie straty i wysoką dokładność, ale mają ograniczoną pojemność. Kondensatory elektrolityczne SMD (często cylindryczne) są większe, polaryzowane, oferują znacznie wyższe pojemności, ale mogą mieć większe straty i niższą dokładność.

Dlaczego kondensatory SMD są tak małe?

Miniaturyzacja kondensatorów SMD jest wynikiem postępu w technologii materiałowej i produkcyjnej. Mniejsze rozmiary pozwalają na zwiększenie gęstości upakowania komponentów na płytkach drukowanych, co jest kluczowe dla tworzenia coraz mniejszych i bardziej zaawansowanych urządzeń elektronicznych, takich jak smartfony czy wearables.

Elementy SMD – Jak rozpoznać – Podsumowanie

Rozpoznawanie elementów SMD, w tym kondensatorów, jest kluczową umiejętnością w świecie współczesnej elektroniki. Dzięki zrozumieniu ich charakterystycznych cech, takich jak małe rozmiary, brak nóżek, specyficzne oznaczenia i różnice w polaryzacji, można precyzyjnie identyfikować komponenty i efektywnie pracować z miniaturowymi układami. Niezależnie od tego, czy zajmujesz się projektowaniem, naprawą czy produkcją elektroniki, umiejętność szybkiego i poprawnego rozpoznawania tych elementów jest nieoceniona. Właściwy dobór komponentów na etapie projektowania pozwala na optymalizację procesu produkcji, zwiększenie niezawodności układu i osiągnięcie zamierzonych parametrów. Mamy nadzieję, że ten przewodnik rozwiał wszelkie wątpliwości i ułatwił Ci poruszanie się w świecie kondensatorów i innych elementów SMD.
