W fascynującym świecie elektroniki, gdzie każdy komponent odgrywa kluczową rolę, kondensatory są niczym niewidzialne serca i mózgi obwodów. Odpowiadają za stabilizację napięcia, filtrowanie szumów, magazynowanie energii, a nawet precyzyjne taktowanie. Często jednak pojawia się pewne zamieszanie terminologiczne, zwłaszcza gdy mowa o kondensatorach „monolitycznych” i „ceramicznych”. Czy te nazwy oznaczają to samo? A jeśli nie, to jakie są między nimi kluczowe różnice i dlaczego zrozumienie ich jest tak ważne dla każdego inżyniera czy hobbysty elektronika? Ten artykuł ma na celu rozwiać wszelkie wątpliwości, przedstawiając szczegółową analizę tych komponentów i ich praktycznych zastosowań.
Czym jest kondensator ceramiczny?
Kondensator ceramiczny to rodzaj kondensatora, który wykorzystuje materiał ceramiczny jako swój dielektryk. Dielektryk jest kluczowym elementem kondensatora, odpowiedzialnym za izolowanie przewodzących płytek od siebie, umożliwiając magazynowanie ładunku elektrycznego. Kondensatory ceramiczne są niezwykle wszechstronne i występują w wielu wariantach, z których najpopularniejszym jest wielowarstwowy kondensator ceramiczny (MLCC – Multilayer Ceramic Capacitor).
Konstrukcja MLCC opiera się na ułożonych warstwach ceramiki i metalowych płytek elektrod. Taka wielowarstwowa budowa pozwala na osiągnięcie dużej pojemności w bardzo kompaktowej formie, co czyni je idealnymi do zastosowań w coraz mniejszych urządzeniach elektronicznych i technologii montażu powierzchniowego (SMT). Ceramika, z której są wykonane, jest spiekana w wysokich temperaturach, tworząc solidną podstawę elektryczną i mechaniczną komponentu. Pomimo ich niewielkich rozmiarów, współczesne MLCC mogą osiągać pojemności rzędu setek mikrofaradów (µF), co kiedyś było domeną kondensatorów elektrolitycznych.
Kondensatory ceramiczne są cenione za swoją niezawodność, szeroki zakres pojemności i napięć, a także niską rezystancję szeregową (ESR) oraz wysoką dobroć (Q) przy wysokich częstotliwościach. Są one powszechnie stosowane w elektronice użytkowej, przemyśle, a zwłaszcza w układach scalonych, gdzie zapewniają odsprzęganie zasilania i filtrowanie szumów. Co istotne, w przeciwieństwie do niektórych innych typów, kondensatory ceramiczne zazwyczaj nie wykazują polaryzacji i są znacznie bardziej odporne na uszkodzenia wynikające z nieprawidłowego podłączenia napięcia.

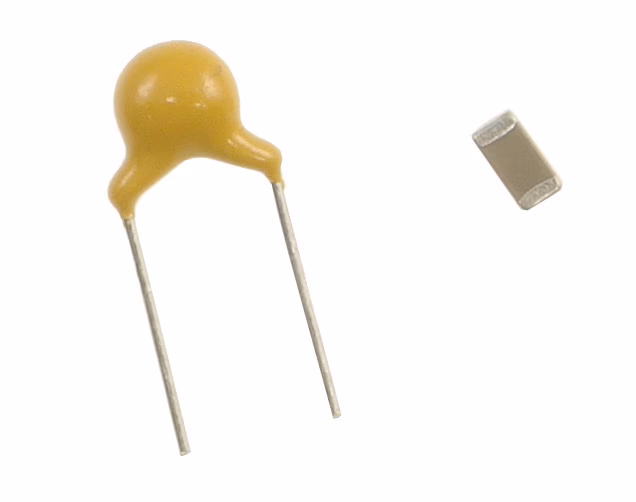

Kondensatory monolityczne – nazwa konstrukcji czy materiału?
Termin „monolityczny” w kontekście kondensatorów odnosi się przede wszystkim do specyficznej metody konstrukcji. Kondensator monolityczny jest zazwyczaj zbudowany jako pojedyncza, zintegrowana jednostka, czyli „monolit”. Ta technika konstrukcji może być zastosowana do kondensatorów wykonanych z różnych materiałów dielektrycznych, w tym z ceramiki, tantalu, a nawet tlenku glinu. Kluczową cechą kondensatorów monolitycznych jest ich jednolita, jednoczęściowa struktura, która upraszcza ich integrację w obwodach elektronicznych.
I tu pojawia się kluczowa kwestia: podczas gdy wszystkie kondensatory ceramiczne (zwłaszcza MLCC) są z natury monolityczne ze względu na swoją warstwową konstrukcję i spójną jednostkę, termin „kondensatory monolityczne” jest szerszy i może obejmować kondensatory wykonane z innych materiałów dielektrycznych. Na przykład, kondensatory tantalowe czy aluminiowe elektrolityczne, jeśli są zbudowane jako pojedyncze, zintegrowane jednostki, również mogą być określane jako monolityczne, choć nie są ceramiczne. To właśnie ta subtelność w nazewnictwie często prowadzi do nieporozumień.
W praktyce, zwłaszcza w polskiej nomenklaturze i w kontekście małych, płytkowych kondensatorów, termin „kondensator monolityczny” jest często używany jako synonim wielowarstwowego kondensatora ceramicznego (MLCC), co potwierdzają niektóre źródła. Należy jednak pamiętać o tym szerszym znaczeniu, aby uniknąć błędów w interpretacji specyfikacji technicznych.
Główne różnice i podobieństwa: Tabelka porównawcza
Aby lepiej zrozumieć niuanse między tymi typami kondensatorów, przedstawiamy tabelę porównawczą, która pomoże w selekcji odpowiedniego komponentu do konkretnego zastosowania.
| Cecha | Kondensatory Ceramiczne (MLCC) | Inne Kondensatory Monolityczne (np. tantalowe, aluminiowe elektrolityczne) |
|---|---|---|
| Dielektryk | Materiały ceramiczne (np. tytanian baru) | Tlenek tantalu, tlenek glinu (aluminium) |
| Konstrukcja | Wielowarstwowa, spiekana, jednolita jednostka (zawsze monolityczne) | Jednolita, zintegrowana jednostka (monolityczne), ale z innym dielektrykiem |
| Polaryzacja | Zazwyczaj brak (bezpolaryzacyjne) | Zazwyczaj tak (polaryzacyjne, wymagają prawidłowego podłączenia) |
| Stabilność Temperaturowa | Zależy od klasy (Class 1 – bardzo stabilne; Class 2 – zmienne) | Zmienna, zazwyczaj liniowa (tantalowe), aluminiowe podatne na wysychanie |
| Zależność od Napięcia | Class 2 wykazują znaczną zależność pojemności od przyłożonego napięcia DC | Tantalowe bardzo stabilne; aluminiowe mniej wrażliwe, ale z prądem upływu |
| ESR/ESL | Niskie ESR i ESL (szczególnie SMT) | Wysokie ESR (aluminiowe elektrolityczne, tantalowe) |
| Wrażliwość na Wibracje/Mikrofoniczność | Mogą być mikrofoniczne (efekt piezoelektryczny) | Nie są mikrofoniczne (tantalowe) |
| Typowe Zastosowania | Odsprzęganie, filtrowanie wysokich częstotliwości, obwody rezonansowe, SMT | Magazynowanie energii, filtrowanie zasilania (duże pojemności), obwody audio, tam gdzie przestrzeń jest krytyczna (tantalowe) |
| Koszt | Zazwyczaj niski do średniego (masowa produkcja) | Średni do wysokiego (tantalowe); niski (aluminiowe elektrolityczne) |
| Wymiary | Bardzo małe (SMT), wysoka gęstość pojemnościowa | Zazwyczaj większe, zwłaszcza aluminiowe elektrolityczne |
Rodzaje kondensatorów ceramicznych – od precyzji do uniwersalności
Kondensatory ceramiczne, choć popularne, nie są jednorodne. Ich właściwości zależą w dużej mierze od typu użytego dielektryka, co klasyfikuje je na dwie główne klasy:
Klasa 1 (np. C0G/NP0)
Są to kondensatory oferujące najwyższą stabilność i najniższe straty. Charakteryzują się wysoką tolerancją i dokładnością, a ich parametry są niezwykle stabilne w szerokim zakresie temperatur, napięć i czasu. Przykładowo, dielektryk C0G (NP0) wykazuje zmianę pojemności rzędu zaledwie 0 ± 30 ppm/°C w zakresie od -55°C do +125°C, co przekłada się na zmianę pojemności mniejszą niż ±0,3%. Mają one również bardzo wysoką dobroć (Q) i minimalną absorpcję dielektryczną. Dzięki tym cechom, kondensatory Klasy 1 są idealne do zastosowań wymagających najwyższej precyzji, takich jak oscylatory, filtry wysokiej częstotliwości (RF) czy wymagające układy audio, gdzie stabilność i niskie straty są absolutnie kluczowe.
Klasa 2 (np. X7R, X5R, Y5V, Z5U)
Te kondensatory charakteryzują się znacznie wyższą przenikalnością dielektryczną w porównaniu do Klasy 1, co pozwala na uzyskanie znacznie wyższych wartości pojemności na jednostkę objętości. Są to kondensatory o dużej gęstości pojemnościowej, jednak kosztem niższej ogólnej dokładności i stabilności. Kondensatory Klasy 2 wykazują nieliniowy współczynnik temperaturowy, a ich pojemność w pewnym stopniu zależy od przyłożonego napięcia. Na przykład, popularne kondensatory X7R mają zakres temperaturowy od -55°C do +125°C ze zmianą pojemności ±15%, natomiast Y5V od -30°C do +85°C ze zmianą pojemności +22%/-82%. Mimo to, są one doskonałe do zastosowań, gdzie dokładna wartość pojemności nie jest krytyczna, ale liczy się kompaktowy rozmiar i efektywność kosztowa. Są powszechnie stosowane do odsprzęgania zasilania, filtrowania i blokowania szumów, zwłaszcza w układach scalonych o szybko zmieniających się obciążeniach.
Wybór kondensatora: To nie tylko pojemność!
W elektronice nie ma jednego „najlepszego” kondensatora. Każdy typ ma swoje unikalne właściwości i jest przeznaczony do określonych zastosowań. Wybór odpowiedniego komponentu to sztuka kompromisu między wieloma parametrami, a nie tylko pojemnością. Oprócz pojemności, należy wziąć pod uwagę takie czynniki jak:
- Maksymalne napięcie pracy: Napięcie znamionowe, często z marginesem bezpieczeństwa.
- Ekwiwalentna rezystancja szeregowa (ESR): Kluczowa dla strat mocy i filtrowania wysokich częstotliwości. Im niższa, tym lepiej w wielu aplikacjach.
- Ekwiwalentna indukcyjność szeregowa (ESL): Ważna w obwodach wysokiej częstotliwości; zbyt wysoka może prowadzić do samowzbudzenia.
- Żywotność: Szczególnie istotna dla kondensatorów elektrolitycznych, które mogą wysychać.
- Rozmiar i obudowa: Krytyczne w kompaktowych konstrukcjach SMT.
- Cena i dostępność: Czynniki budżetowe.
- Zależność parametrów od temperatury i wilgotności: Wpływa na stabilność układu.
- Prąd upływu: Ważny w obwodach o długich stałych czasowych lub magazynujących energię.

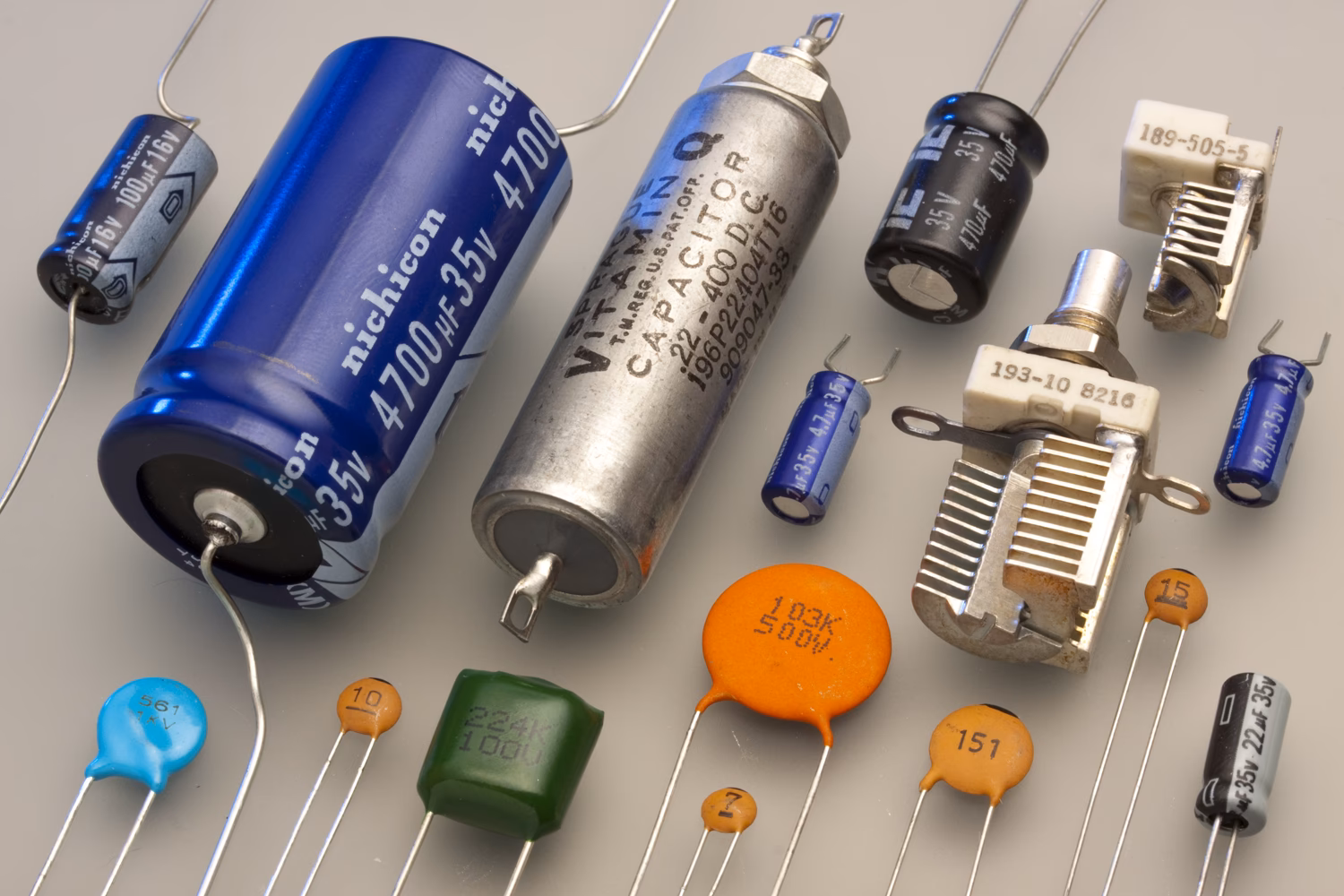

Dla współczesnego hobbysty elektronika kluczowe znaczenie mają trzy główne grupy kondensatorów, które pokrywają większość zastosowań:
- Kondensatory elektrolityczne: Stosowane głównie w obwodach zasilania jako kondensatory filtrujące i magazynujące energię, a także do sprzęgania i blokowania w urządzeniach niskich częstotliwości (do ok. 100 kHz).
- Kondensatory ceramiczne: Powszechnie używane w obwodach wysokiej częstotliwości, zarówno jako elementy obwodów rezonansowych, jak i do sprzęgania, blokowania czy filtrowania.
- Kondensatory foliowe: Znajdują zastosowanie przy „średnich częstotliwościach” (od kilku herców do kilku megaherców), często w obwodach RC generatorów i filtrów, a także w obwodach impulsowych.
Kluczowe zastosowania i praktyczne wskazówki
Odsprzęganie obwodów zasilania
Jedną z najczęstszych przyczyn problemów w układach elektronicznych, takich jak samowzbudzenie czy wrażliwość na zakłócenia, jest niewłaściwe odsprzęganie obwodów zasilania. Nawet popularne tranzystory „małej częstotliwości” czy wzmacniacze operacyjne mogą wzmacniać sygnały o częstotliwościach rzędu megaherców. Dlatego kluczowe jest zapewnienie stabilnego zasilania również w zakresie wysokich częstotliwości.
Powszechnie stosuje się tu równoległe połączenie kondensatora elektrolitycznego i małego kondensatora ceramicznego (ferroelektrycznego) o pojemności typowo 47-220 nF. „Elektrolit” zapewnia dobrą filtrację przy niskich częstotliwościach dzięki dużej pojemności, natomiast ceramiczny „lizaczek” skutecznie tłumi zakłócenia wysokiej częstotliwości. Ważne jest, aby te kondensatory były umieszczone jak najbliżej zasilanych układów scalonych. Nadmierne zwiększanie pojemności kondensatorów elektrolitycznych za stabilizatorem (np. 78XX) nie zawsze przynosi proporcjonalne korzyści, ponieważ to stabilizator ma decydujące znaczenie dla tłumienia zakłóceń w zakresie niskich częstotliwości.
Pamiętaj: zdecydowanie lepiej jest zastosować za dużo kondensatorów odsprzęgających zasilanie, niż za mało. Ta prosta zasada może zaoszczędzić wiele frustracji podczas uruchamiania prototypów.
Układy precyzyjne i czasowe
Wszelkie układy wymagające precyzji i stałości parametrów, takie jak generatory czy filtry dostrojone do określonej częstotliwości, stawiają wysokie wymagania kondensatorom. O ile w obwodach wysokiej częstotliwości LC można stosować stabilne kondensatory ceramiczne Klasy 1 (1-1000 pF) z dokładnie określonymi współczynnikami temperaturowymi, to w obwodach RC niskich częstotliwości, gdzie wymagane są większe pojemności (powyżej 1 nF), sytuacja jest bardziej skomplikowana.
Małe kondensatory ceramiczne o pojemnościach większych niż 1 nF, często typu ferroelektrycznego (Klasa 2 i 3), choć doskonałe do odsprzęgania zasilania, absolutnie nie nadają się do precyzyjnych układów czasowych. Ich pojemność może zmieniać się o dziesiątki procent pod wpływem temperatury, a nawet, co jest kuriozalne, od przyłożonego napięcia! W takich zastosowaniach znacznie lepszą stabilność oferują kondensatory foliowe. Wśród nich wyróżniają się kondensatory polistyrenowe (np. styrofleksowe) o niewielkim współczynniku temperaturowym pojemności i niskiej zależności od wilgotności. Kondensatory poliestrowe (MKSE/MKT) są bardziej powszechne i choć mają nieco gorszą stabilność (±3%), są wystarczające dla większości amatorskich konstrukcji.
W przypadku układów czasowych o bardzo długich stałych czasowych (sekundy, minuty, godziny), należy unikać tradycyjnych kondensatorów elektrolitycznych. Ich pojemność może zmieniać się o dziesiątki procent w związku z formowaniem warstwy dielektryka, a prąd upływu może być większy niż prąd pracy płynący przez rezystor o wartości rzędu megaomów, co uniemożliwi działanie układu. Jeśli już musisz ich użyć, upewnij się, że pozostają stale pod napięciem. Generalnie, w układach wymagających dużej niezawodności i stabilności, lepiej zastąpić elektrolity stałymi kondensatorami i wykorzystać cyfrowe dzielniki (liczniki) do uzyskania długich czasów.
Inne typy kondensatorów i ich nisze
Poza ceramicznymi i elektrolitycznymi, istnieje wiele innych typów kondensatorów, które mają swoje specyficzne zastosowania:
- Kondensatory foliowe: Oprócz stabilności, cechują się niską samoindukcyjnością i ESR, a także zdolnością do samonaprawy. Rodzaje takie jak polipropylenowe są doskonałe do obwodów rezonansowych wysokiej częstotliwości i precyzyjnych układów czasowych.
- Kondensatory mikowe (silver mica): Choć rzadkie i drogie, oferują niezwykle wysoką precyzję, stabilność i niskie straty, co czyni je idealnymi do filtrów i oscylatorów RF o wysokiej dobroci.
- Kondensatory krzemowe: Nowoczesne, bardzo drogie, ale oferują niezrównaną stabilność w wysokich temperaturach, brak degradacji pojemności od napięcia DC oraz ekstremalną miniaturyzację. Używane w aplikacjach medycznych, wojskowych i lotniczych, gdzie koszt schodzi na drugi plan.
- Superkondensatory: Służą do magazynowania dużych ilości energii, bliżej im do baterii niż tradycyjnych kondensatorów. Oferują ogromne pojemności (od mF do kF) i bardzo dużą gęstość mocy, ale mają niskie napięcie pracy i wysoki prąd upływu, co ogranicza ich zastosowanie do krótkotrwałego zasilania lub podtrzymywania pamięci.
Najczęściej zadawane pytania (FAQ)
Czy kondensator monolityczny to zawsze kondensator ceramiczny?
Nie zawsze, choć bardzo często w praktyce termin „kondensator monolityczny” odnosi się do wielowarstwowych kondensatorów ceramicznych (MLCC). Monolityczny opisuje konstrukcję jako pojedynczą, zintegrowaną jednostkę. Ta konstrukcja może być zastosowana również do kondensatorów z innymi dielektrykami, takimi jak tantal czy aluminium, choć rzadziej są one tak określane w potocznym języku elektroników.
Dlaczego kondensatory ceramiczne są tak popularne?
Kondensatory ceramiczne, zwłaszcza MLCC, zawdzięczają swoją popularność wielu zaletom: są bardzo kompaktowe, oferują szeroki zakres pojemności, są stosunkowo tanie w masowej produkcji, charakteryzują się niską rezystancją szeregową (ESR) i dobrą wydajnością w wysokich częstotliwościach. Ponadto, większość z nich nie ma polaryzacji, co upraszcza montaż i zmniejsza ryzyko uszkodzenia.
Kiedy nie powinienem używać kondensatora ceramicznego?
Nie powinieneś używać kondensatorów ceramicznych klasy 2 (np. X7R, Y5V) w precyzyjnych obwodach czasowych, generatorach czy filtrach, gdzie wymagana jest bardzo wysoka stabilność pojemności. Ich pojemność może znacząco zmieniać się z temperaturą i napięciem. W takich zastosowaniach lepsze są kondensatory ceramiczne klasy 1 (C0G/NP0) lub kondensatory foliowe. Kondensatory ceramiczne nie są też optymalne do magazynowania dużych ilości energii (wtedy lepsze są elektrolityczne lub superkondensatory) ani do zastosowań bardzo wysokoprądowych, gdzie ESR staje się problemem.
Co to jest ESR i dlaczego jest ważne?
ESR (Equivalent Series Resistance), czyli ekwiwalentna rezystancja szeregowa, to rezystancja, którą kondensator wykazuje dla prądu przemiennego. Jest to suma wszystkich strat rezystancyjnych w kondensatorze, włączając w to rezystancję wyprowadzeń, elektrod i dielektryka. Wysokie ESR oznacza większe straty mocy w postaci ciepła, co obniża efektywność filtrowania i może prowadzić do przegrzewania kondensatora. Niskie ESR jest kluczowe w obwodach zasilania impulsowego, filtrach wysokiej częstotliwości i wszędzie tam, gdzie wymagana jest efektywna eliminacja szumów i tętnień.
Czy droższe kondensatory zawsze są lepsze?
Nie zawsze. Wybór kondensatora zależy od konkretnych wymagań aplikacji i dostępnego budżetu. Droższe kondensatory, takie jak mikowe, tantalowe czy krzemowe, oferują zazwyczaj lepsze parametry (stabilność, precyzja, niższe straty), ale ich zastosowanie jest uzasadnione tylko w bardzo wymagających lub specjalistycznych układach. Do większości podstawowych zastosowań, takich jak odsprzęganie zasilania czy proste filtrowanie, tańsze kondensatory ceramiczne czy elektrolityczne są w zupełności wystarczające i stanowią optymalny kompromis między ceną a wydajnością.
Podsumowując, świat kondensatorów jest złożony i pełen niuansów. Rozróżnienie między kondensatorami monolitycznymi a ceramicznymi jest kluczowe dla właściwego wyboru komponentów. Pamiętaj, że każdy typ kondensatora ma swoje mocne i słabe strony, a sukces projektu elektronicznego często zależy od umiejętności dopasowania odpowiedniego komponentu do konkretnego zadania, biorąc pod uwagę wszystkie istotne parametry, a nie tylko pojemność. Ciągły rozwój technologii kondensatorów sprawia, że elementy, które kiedyś były domeną niszowych zastosowań, dziś stają się powszechne, otwierając nowe możliwości dla projektantów.
