Kondensatory SMD: Serce Miniaturyzacji Elektroniki

05/03/2018

W dzisiejszym świecie, gdzie elektronika staje się coraz bardziej wszechobecna, a urządzenia coraz mniejsze i potężniejsze, kluczową rolę odgrywają komponenty montowane powierzchniowo, znane jako SMD. Wśród nich, szczególne miejsce zajmują kondensatory SMD. Ale co to właściwie jest kondensator SMD i dlaczego jest tak istotny? To pytanie, na które postaramy się wyczerpująco odpowiedzieć, zagłębiając się w świat tych niepozornych, lecz fundamentalnych elementów.

Jak rozpoznać kondensatory SMD? — Kondensatory SMD (Surface Mount Device) zazwyczaj nie posiadają oznaczeń biegunowości w formie strzałek, jak w przypadku kondensatorów elektrolitycznych. Zamiast tego, na obudowie znajdują się zazwyczaj kody literowe i/lub cyfrowe, które wskazują na wartość pojemności oraz tolerancję. Kondensatory ceramiczne SMD mogą mieć dodatkowe oznaczenia kolorystyczne, informujące o zakresie pojemności lub tolerancji. W przypadku kondensatorów elektrolitycznych SMD, zazwyczaj oznaczona jest wartość pojemności (np. w mikrofaradach) oraz napięcie robocze. Oto bardziej szczegółowe informacje: 1. Oznaczenia wartości pojemności: Kody 3-cyfrowe: Dla kondensatorów ceramicznych o standardowej tolerancji, stosuje się kod 3-cyfrowy. Pierwsze dwie cyfry to cyfry znaczące, a trzecia oznacza liczbę zer po nich. Na przykład, 104 oznacza 100000 pF (pikofaradów), czyli 100 nF (nanofaradów). Oznaczenia w µF: Kondensatory elektrolityczne SMD mogą mieć wartość pojemności podaną w mikrofaradach (µF), np. 33µF. Zastosowanie litery "R": Litera "R" w kodzie oznacza separator dziesiętny. Na przykład, 3R3 oznacza 3,3 pF. 2. Oznaczenia tolerancji: Kolory: W niektórych przypadkach, kolor kondensatora może wskazywać na jego tolerancję: czerwony dla niskiej, żółty dla średniej, niebieski lub zielony dla wysokiej. Brak oznaczeń: Kondensatory o niskiej tolerancji i wysokim napięciu mogą nie mieć dodatkowych oznaczeń kolorystycznych. 3. Oznaczenia napięcia roboczego: 4. Oznaczenia biegunowości: Brak oznaczeń biegunowości: W przypadku kondensatorów ceramicznych SMD, zazwyczaj nie ma jawnych oznaczeń biegunowości (takich jak strzałki). Oznaczenia na obudowie: Czasem można spotkać oznaczenia typu R lub L dla bieguna dodatniego i C lub GND dla ujemnego, ale nie jest to reguła. 5. Jak rozpoznać kondensatory SMD: 6. Pomiar pojemności: Multimetr: Do dokładnego pomiaru pojemności kondensatora SMD potrzebny jest multimetr z funkcją pomiaru pojemności. Oznaczenia na obudowie: Można również odczytać wartość pojemności bezpośrednio z obudowy, jeśli jest ona widoczna i jednoznaczna. Pamiętaj, że w przypadku wątpliwości co do parametrów kondensatora SMD, zawsze warto skonsultować się z dokumentacją techniczną lub producentem.

Termin „SMD” to skrót od angielskiego „Surface Mount Device”, co dosłownie oznacza „urządzenie montowane na powierzchni”. W kontekście kondensatorów, oznacza to, że są one przeznaczone do montowania bezpośrednio na powierzchni płytki drukowanej (PCB), w przeciwieństwie do tradycyjnych kondensatorów przewlekanych (THT – Through-Hole Technology), które wymagają otworów w płytce. Ta różnica w sposobie montażu jest fundamentalna i pociąga za sobą szereg korzyści, które zrewolucjonizowały przemysł elektroniczny.

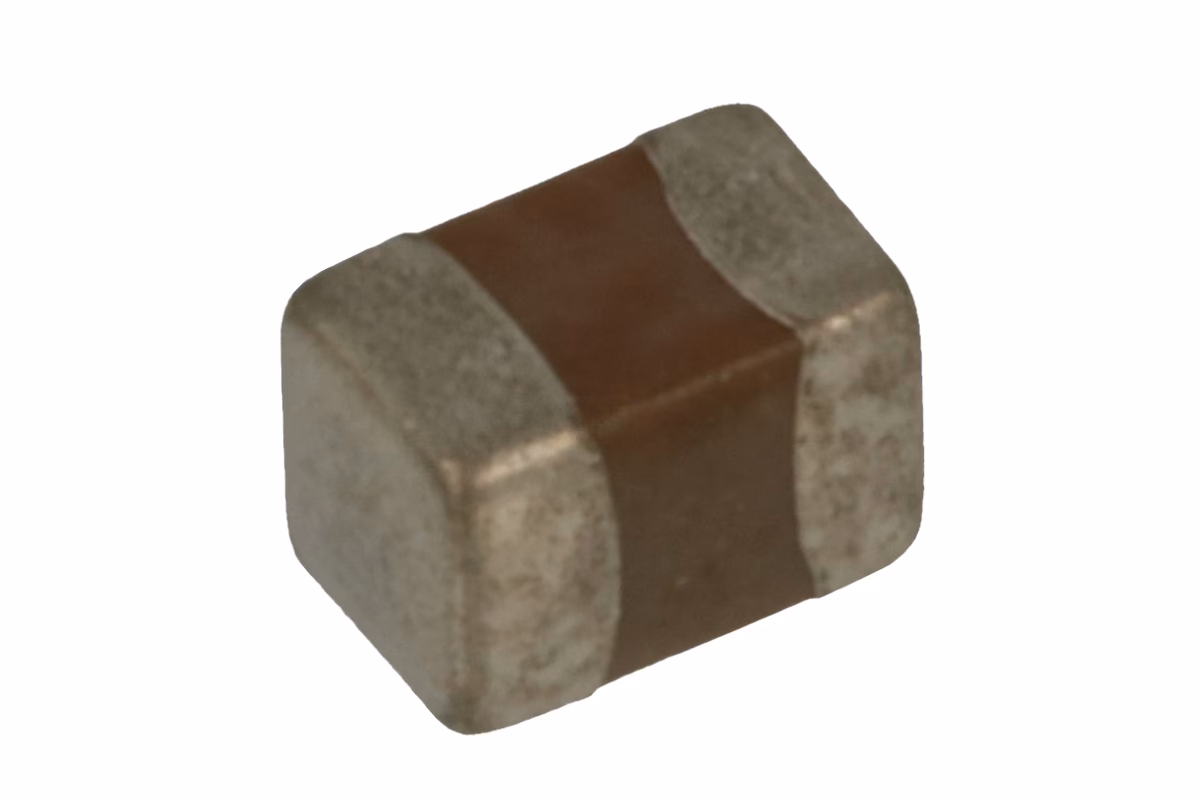

Kondensator SMD to lekka i kompaktowa część, której podstawowa budowa jest zgodna z ogólną zasadą działania każdego kondensatora: składa się z dwóch elektrod oddzielonych materiałem dielektrycznym. Jego głównym zadaniem jest gromadzenie ładunku elektrycznego, stabilizacja napięcia, filtrowanie sygnałów czy też opóźnianie ich. Jednak to właśnie sposób montażu i wynikająca z niego miniaturyzacja sprawiają, że kondensatory SMD są niezastąpione w nowoczesnych układach elektronicznych, gdzie każdy milimetr kwadratowy powierzchni płytki i każdy gram wagi ma znaczenie.

Historia i Ewolucja Technologii Montażu Powierzchniowego

Przejście od technologii przewlekanej do montażu powierzchniowego było naturalną konsekwencją rosnących wymagań rynku. W latach 80. ubiegłego wieku, wraz z rozwojem elektroniki użytkowej i potrzebą produkcji na masową skalę, inżynierowie zaczęli poszukiwać sposobów na zmniejszenie rozmiarów urządzeń i zwiększenie gęstości upakowania komponentów na płytkach. Technologia SMD okazała się odpowiedzią na te wyzwania. Pozwoliła ona na umieszczanie komponentów po obu stronach płytki, eliminując potrzebę wiercenia tysięcy otworów, co przyspieszyło proces produkcji i obniżyło koszty. Kondensatory, jako jedne z najczęściej używanych komponentów pasywnych, były jednymi z pierwszych, które zaadaptowano do montażu powierzchniowego.

Budowa i Klasyfikacja Kondensatorów SMD

Chociaż wszystkie kondensatory SMD pełnią tę samą podstawową funkcję, ich wewnętrzna budowa i materiały mogą się znacznie różnić, co wpływa na ich właściwości i zastosowania. Kluczowym elementem każdego kondensatora jest dielektryk – materiał izolujący, który oddziela elektrody i wpływa na pojemność, stabilność temperaturową i napięcie przebicia. W zależności od rodzaju dielektryka, kondensatory SMD można podzielić na kilka głównych kategorii:

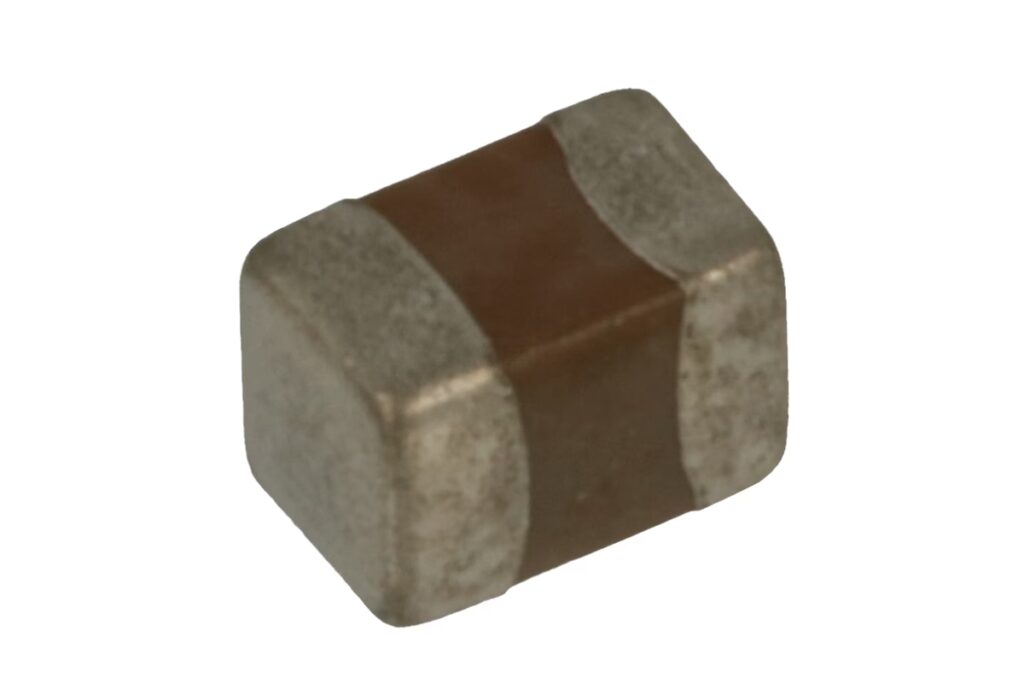

Kondensatory ceramiczne (MLCC – Multi-Layer Ceramic Capacitors): Są to najczęściej spotykane kondensatory SMD. Składają się z wielu naprzemiennych warstw ceramiki (dielektryka) i metalowych elektrod. Charakteryzują się bardzo małymi rozmiarami, szerokim zakresem pojemności (od piko- do mikrofaradów), niską indukcyjnością pasożytniczą (ESL) i rezystancją szeregową (ESR), co czyni je idealnymi do zastosowań wysokiej częstotliwości i odsprzęgania zasilania. Dostępne są w różnych klasach dielektrycznych, takich jak NP0 (C0G) dla wysokiej stabilności temperaturowej, X7R dla ogólnych zastosowań czy Y5V (Z5U) dla maksymalnej pojemności kosztem stabilności.
Kondensatory tantalowe: Wykorzystują tlenek tantalu jako dielektryk. Oferują wysoką pojemność w stosunkowo małej obudowie i charakteryzują się dobrą stabilnością temperaturową i długą żywotnością. Są to kondensatory spolaryzowane, co oznacza, że muszą być montowane z zachowaniem prawidłowej polaryzacji. Są często stosowane w aplikacjach, gdzie wymagana jest wysoka pojemność i niezawodność, np. w zasilaczach czy filtrach.
Kondensatory elektrolityczne aluminiowe: Podobnie jak ich przewlekane odpowiedniki, wykorzystują tlenek aluminium jako dielektryk. Oferują największe pojemności spośród kondensatorów SMD, ale są też największe fizycznie i mają gorsze parametry wysokoczęstotliwościowe (wyższe ESR i ESL) w porównaniu do ceramików czy tantali. Są spolaryzowane i używane głównie do filtrowania zasilania i magazynowania energii.
Kondensatory polimerowe (przewodzące polimery): Stanowią ulepszoną wersję kondensatorów elektrolitycznych. Wykorzystują polimer przewodzący jako elektrolit, co skutkuje bardzo niskim ESR, stabilnymi parametrami temperaturowymi i długą żywotnością. Są coraz częściej stosowane w zaawansowanych zasilaczach i aplikacjach wymagających wysokiej wydajności.

Zalety Kondensatorów SMD w Nowoczesnej Elektronice

Adopcja kondensatorów SMD przyniosła szereg znaczących korzyści, które są fundamentalne dla rozwoju współczesnej elektroniki:

Miniaturyzacja i oszczędność miejsca: To najbardziej oczywista zaleta. Kondensatory SMD są znacznie mniejsze niż ich odpowiedniki THT, co pozwala na tworzenie mniejszych i lżejszych urządzeń. Jest to kluczowe w smartfonach, tabletach, urządzeniach ubieralnych i IoT.
Automatyzacja produkcji: Montaż SMD jest w pełni zautomatyzowany. Maszyny typu "pick-and-place" mogą umieszczać tysiące komponentów na płytce w ciągu minuty, co drastycznie zwiększa wydajność produkcji i obniża koszty pracy. To właśnie ta automatyzacja jest jednym z głównych motorów napędowych masowej produkcji elektroniki.
Lepsza wydajność elektryczna: Krótsze ścieżki sygnałowe i mniejsze wymiary fizyczne kondensatorów SMD przekładają się na niższą indukcyjność pasożytniczą (ESL) i rezystancję szeregową (ESR). Oznacza to lepszą reakcję na wysokie częstotliwości, co jest kluczowe w szybkich układach cyfrowych i radiowych. Zmniejszone ESL i ESR są szczególnie ważne w układach zasilania, gdzie kondensatory pełnią funkcję odsprzęgającą, zapewniając stabilne napięcie dla układów scalonych.
Poprawiona wydajność termiczna: Bezpośredni kontakt z powierzchnią PCB zapewnia lepsze odprowadzanie ciepła, co jest istotne dla niezawodności komponentów, zwłaszcza w małych, gęsto upakowanych układach.
Obniżone koszty: Chociaż pojedynczy komponent SMD może być droższy niż jego odpowiednik THT, ogólne koszty produkcji masowej są niższe dzięki automatyzacji, mniejszemu zużyciu materiałów na płytkę i szybszemu procesowi montażu.

Wyzwania i Wady

Mimo licznych zalet, kondensatory SMD nie są pozbawione pewnych wyzwań:

Wrażliwość na naprężenia mechaniczne: Małe rozmiary sprawiają, że są bardziej podatne na pęknięcia wynikające z naprężeń mechanicznych podczas montażu lub eksploatacji.
Trudności w ręcznym montażu i naprawie: Lutowanie ręczne kondensatorów SMD, zwłaszcza tych najmniejszych, jest znacznie trudniejsze niż w przypadku komponentów THT i wymaga specjalistycznego sprzętu oraz precyzji.
Problem z napięciem przebicia w kondensatorach ceramicznych: W niektórych typach kondensatorów ceramicznych (np. X5R, Y5V) efektywna pojemność może znacząco spadać wraz ze wzrostem przyłożonego napięcia stałego. Projektanci muszą uwzględniać ten efekt, wybierając kondensatory o odpowiednio wyższym napięciu znamionowym niż wymagane.
Polaryzacja: Kondensatory tantalowe i elektrolityczne są spolaryzowane, co oznacza, że muszą być montowane z zachowaniem prawidłowej orientacji. Błędne podłączenie może prowadzić do uszkodzenia kondensatora, a nawet wybuchu.

Wybór Odpowiedniego Kondensatora SMD

Wybór odpowiedniego kondensatora SMD do konkretnego zastosowania wymaga uwzględnienia kilku kluczowych parametrów:

Pojemność (C): Określa zdolność kondensatora do gromadzenia ładunku. Wyrażana w faradach (F), mikrofaradach (µF), nanofaradach (nF) lub pikofaradach (pF).
Napięcie znamionowe (V): Maksymalne napięcie, jakie kondensator może wytrzymać bez uszkodzenia. Zawsze należy wybierać kondensator z napięciem znamionowym wyższym niż maksymalne napięcie występujące w obwodzie.
Tolerancja: Dopuszczalne odchylenie rzeczywistej pojemności od wartości nominalnej. Wyrażana w procentach.
Współczynnik temperaturowy (TC): Jak pojemność zmienia się wraz z temperaturą. Szczególnie ważne dla precyzyjnych zastosowań.
ESR (Equivalent Series Resistance): Ekwiwalentna rezystancja szeregowa. Im niższa wartość ESR, tym lepsze właściwości kondensatora w aplikacjach wysokiej częstotliwości i filtrowania zasilania. Niskie ESR minimalizuje straty mocy i nagrzewanie się kondensatora.
ESL (Equivalent Series Inductance): Ekwiwalentna indukcyjność szeregowa. Im niższa, tym lepiej kondensator działa na wysokich częstotliwościach.
Rozmiar obudowy: Standardowe rozmiary (np. 0402, 0603, 0805, 1206) określają wymiary fizyczne kondensatora. Wybór rozmiaru zależy od dostępnego miejsca na PCB i wymagań mocy.

Tabela Porównawcza Popularnych Typów Kondensatorów SMD

Aby ułatwić zrozumienie różnic między głównymi typami kondensatorów SMD, przedstawiamy poniższą tabelę porównawczą:

Cecha	Kondensatory Ceramiczne (MLCC)	Kondensatory Tantalowe	Kondensatory Elektrolityczne Aluminiowe	Kondensatory Polimerowe
Zakres pojemności	pF do µF	µF do kilku setek µF	µF do tysięcy µF	µF do tysięcy µF
Napięcie znamionowe	Niskie do bardzo wysokich	Niskie do średnich	Niskie do wysokich	Niskie do średnich
Polaryzacja	Brak (niepolaryzowane)	Tak (spolaryzowane)	Tak (spolaryzowane)	Tak (spolaryzowane)
ESR / ESL	Bardzo niskie	Niskie	Średnie do wysokich	Bardzo niskie
Stabilność temp.	Zależna od dielektryka (NP0 wysoka)	Dobra	Średnia	Bardzo dobra
Rozmiar	Bardzo małe	Małe do średnich	Duże	Średnie
Główne zastosowania	Odsprzęganie, filtrowanie HF, rezonans	Filtrowanie zasilania, magazynowanie energii, układy audio	Filtrowanie zasilania, magazynowanie energii	Wysokowydajne zasilacze, procesory

Najczęściej Zadawane Pytania (FAQ)

Jak rozpoznać polaryzację kondensatora SMD?: Kondensatory spolaryzowane (tantalowe, elektrolityczne, polimerowe) mają zazwyczaj wyraźne oznaczenia na obudowie, wskazujące biegun dodatni (+). Może to być pasek, kropka lub inny symbol. Kondensatory ceramiczne nie mają polaryzacji i mogą być montowane w dowolnej orientacji.
Czy kondensatory SMD mają ograniczoną żywotność?: Tak, zwłaszcza kondensatory elektrolityczne i polimerowe, których żywotność jest zależna od temperatury i czasu pracy. Kondensatory ceramiczne są znacznie bardziej długowieczne i ich żywotność jest zazwyczaj ograniczona tylko przez czynniki zewnętrzne, takie jak uszkodzenia mechaniczne.
Czym jest ESR i dlaczego jest ważne?: ESR (Equivalent Series Resistance) to ekwiwalentna rezystancja szeregowa, która reprezentuje straty energii w kondensatorze. Niskie ESR jest kluczowe w szybkich układach cyfrowych i zasilaczach impulsowych, ponieważ minimalizuje nagrzewanie się kondensatora i poprawia efektywność filtrowania. Wysokie ESR może prowadzić do spadku napięcia i niestabilności.
Czy można zastąpić kondensator THT kondensatorem SMD?: Teoretycznie tak, pod warunkiem, że parametry elektryczne (pojemność, napięcie, ESR, częstotliwość rezonansowa) są zgodne lub lepsze, a także istnieje fizyczna możliwość montażu. W praktyce, ze względu na różnice w obudowach i parametrach pasożytniczych, może to wymagać przemyślanej adaptacji lub przeprojektowania fragmentu obwodu.
Jak lutować kondensatory SMD?: W produkcji masowej kondensatory SMD lutowane są techniką rozpływową (reflow soldering), gdzie pasta lutownicza jest nakładana na pady, komponenty umieszczane, a następnie cała płytka podgrzewana w piecu. Ręczne lutowanie wymaga cienkiego grotu lutownicy, precyzji i użycia topnika. Jest to trudniejsze niż lutowanie komponentów THT, ale możliwe do wykonania dla małych serii lub napraw.

Przyszłość Kondensatorów SMD

Kondensatory SMD są nieodłącznym elementem współczesnej elektroniki i ich rola będzie rosła wraz z postępem technologicznym. Dążenie do jeszcze większej niezawodności, miniaturyzacji i wydajności napędza rozwój nowych materiałów dielektrycznych i technik produkcji. W miarę jak urządzenia stają się coraz bardziej złożone i wymagają wyższych częstotliwości pracy, znaczenie kondensatorów o niskim ESR i ESL będzie rosło. Innowacje w zakresie kondensatorów polimerowych i dalszy rozwój ceramiki wielowarstwowej obiecują jeszcze większe możliwości w przyszłości, umożliwiając tworzenie kolejnych generacji urządzeń elektronicznych, które dziś wydają się być science fiction.

Podsumowując, kondensatory SMD to znacznie więcej niż tylko małe, czarne prostokąty na płytce drukowanej. Są to zaawansowane technologicznie komponenty, które stanowią fundament nowoczesnej elektroniki, umożliwiając tworzenie urządzeń, które są mniejsze, szybsze, bardziej wydajne i niezawodne. Zrozumienie ich działania, typów i zastosowań jest kluczowe dla każdego, kto zajmuje się projektowaniem, produkcją czy nawet serwisowaniem współczesnych układów elektronicznych.
