Napięcie Kondensatora Ceramicznego: Przewodnik

Kondensatory ceramiczne to jedne z najbardziej wszechstronnych i powszechnie stosowanych komponentów w świecie elektroniki. Od miniaturowych płytek drukowanych w smartfonach po potężne układy zasilające – są wszędzie. Ich zdolność do magazynowania i uwalniania energii elektrycznej, filtrowania sygnałów i tłumienia zakłóceń sprawia, że są niezastąpione w niemal każdym urządzeniu elektronicznym. Jednak aby w pełni wykorzystać ich potencjał i zapewnić stabilne działanie układu, kluczowe jest zrozumienie ich podstawowych parametrów, a w szczególności – napięcia znamionowego. Napięcie to jest nie tylko miarą ich wytrzymałości, ale także wskaźnikiem ich odpowiedniego zastosowania. W tym artykule zanurzymy się w świat kondensatorów ceramicznych, szczegółowo omawiając ich napięcia, specyfikę popularnego kondensatora „103” oraz praktyczne aspekty związane z ich wyborem i wymianą.

Rodzaje i Napięcia Kondensatorów Ceramicznych

Kondensatory ceramiczne występują w szerokiej gamie rozmiarów i typów, z których każdy jest zaprojektowany do specyficznych zastosowań, co bezpośrednio wpływa na ich zakresy napięć.

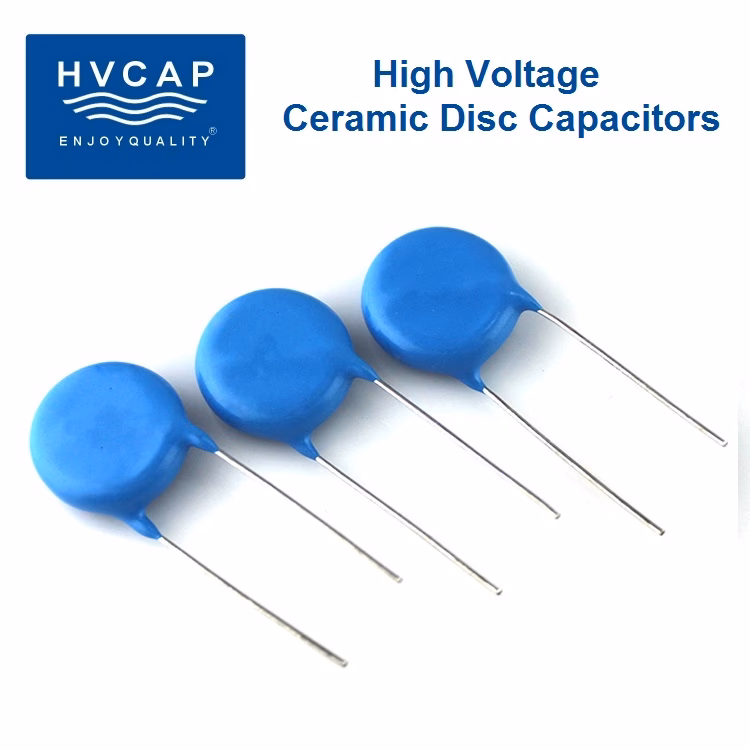

Z jednej strony mamy ceramiczne kondensatory mocy, które charakteryzują się imponującą wytrzymałością. Mogą być one zaprojektowane do pracy przy napięciach od 2 kV (kilowoltów) do nawet 100 kV, często z mocą znacznie przekraczającą 200 woltoamperów. Są to elementy stosowane w wysokoprądowych i wysokonapięciowych aplikacjach, takich jak zasilacze impulsowe dużej mocy, systemy rezonansowe czy urządzenia medyczne i przemysłowe. Ich konstrukcja jest solidna, a wymiary znacznie większe niż ich miniaturowych odpowiedników.

Z drugiej strony, w świecie elektroniki użytkowej i płytek drukowanych (PCB), dominują mniejsze kondensatory ceramiczne wielowarstwowe (MLCC - Multi-Layer Ceramic Capacitors). Te kompaktowe komponenty są przeznaczone do pracy z znacznie niższymi napięciami, zazwyczaj w zakresie od kilku woltów do kilkuset woltów. Ich miniaturowe rozmiary i doskonałe właściwości w zakresie wysokich częstotliwości sprawiają, że są idealne do zastosowań takich jak odsprzęganie zasilania, filtrowanie sygnałów czy stabilizacja napięcia w obwodach cyfrowych i analogowych. Wybór odpowiedniego typu i napięcia kondensatora jest kluczowy dla zapewnienia niezawodności i długowieczności układu elektronicznego.

Tajemnica Kondensatora „103”

Jeśli kiedykolwiek miałeś do czynienia z komponentami elektronicznymi, prawdopodobnie natknąłeś się na kondensator oznaczony jako „103”. To oznaczenie nie jest przypadkowe – jest to standardowy system kodowania, który wskazuje wartość pojemności kondensatora. Kondensatory oznaczone jako „103” to zazwyczaj kondensatory ceramiczne. Są one powszechnie stosowane ze względu na ich kompaktowe rozmiary, niezawodność i przystępną cenę, co czyni je idealnymi do zastosowań wysokiej częstotliwości i ogólnego przeznaczenia.

Rola kondensatora jest prosta: magazynuje energię elektryczną i uwalnia ją w razie potrzeby. Kondensatory stabilizują napięcie, wygładzają wahania zasilania i filtrują sygnały w obwodach. Kondensator 103, będąc typem ceramicznym, jest niepolaryzowany, co oznacza, że nie ma określonej orientacji do instalacji. Ta wszechstronność upraszcza jego użycie w wielu aplikacjach elektronicznych.

Jaka jest wartość kondensatora 103?

Oznaczenie „103” reprezentuje wartość pojemności w pikofaradach (pF). Wartość jest obliczana przy użyciu pierwszych dwóch cyfr jako cyfr znaczących i trzeciej cyfry jako mnożnika:

• Pierwsze dwie cyfry: 10.
• Trzecia cyfra (3): Dodaje trzy zera.
• Ostateczna wartość: 10 000 pF.

Wartość ta może być również wyrażona jako 10 nanofaradów (nF) lub, w mikrofardach (µF), jako 0,01 µF. Ta niewielka pojemność sprawia, że kondensator 103 jest odpowiedni do zadań wymagających precyzji, takich jak filtrowanie sygnałów wysokiej częstotliwości, pomijanie szumów (bypassing) lub odsprzęganie wahań zasilania. Te zastosowania są powszechne w urządzeniach audio, mikrokontrolerach i systemach komunikacyjnych.

Dlaczego Wartość Napięcia Jest Kluczowa?

Każdy kondensator posiada napięcie znamionowe, które określa maksymalne napięcie, jakie może bezpiecznie wytrzymać. Przekroczenie tej wartości grozi uszkodzeniem kondensatora, co prowadzi do awarii obwodu. Napięcie znamionowe jest równie ważne, jak wartość pojemności.

Dla ceramicznych kondensatorów 103, typowe napięcia znamionowe obejmują:

• 16V: dla obwodów niskonapięciowych, np. w urządzeniach zasilanych bateryjnie.
• 25V: dla obwodów ogólnego przeznaczenia, gdzie napięcie pracy jest stabilne i mieści się w bezpiecznym zakresie.
• 50V lub wyższe: dla bardziej wymagających zastosowań, gdzie mogą występować większe wahania napięcia lub wyższe napięcia zasilania.

Wybór odpowiedniego napięcia znamionowego zapewnia niezawodność układu. Kondensator powinien zawsze mieć napięcie znamionowe wyższe niż napięcie robocze obwodu. Na przykład, w obwodzie działającym przy 12V, kondensator 25V zapewnia bezpieczny margines. Praca kondensatorów w pobliżu ich limitu napięciowego może skrócić ich żywotność, dlatego zawsze dąż do komfortowego marginesu bezpieczeństwa.

Zamiana Kondensatorów: Co Musisz Wiedzieć?

Często pojawia się pytanie, czy można zastąpić kondensator jednym o nieco innych parametrach. Oto kilka typowych scenariuszy:

Czy można użyć kondensatora o wyższej pojemności (µF)?

To, czy można użyć kondensatora o wyższej wartości µF, zależy od konstrukcji obwodu. W wielu przypadkach, zwłaszcza w zastosowaniach odsprzęgających lub filtrujących, nieco wyższa pojemność może działać dobrze. Może nawet poprawić stabilność, lepiej radząc sobie z wahaniami mocy. Istnieją jednak scenariusze, w których użycie kondensatora o wyższej wartości µF może nie być wskazane:

• Obwody czasowe: Wyższa pojemność zmienia stałą czasową, wpływając na działanie obwodu.
• Obwody rezonansowe: Zmiana pojemności może przesunąć częstotliwość rezonansową, wpływając na wydajność.

Przy zamianie kondensatorów zawsze sprawdzaj wymagania projektowe i konsultuj się z kartami katalogowymi. Jeśli wyższa wartość jest dopuszczalna, upewnij się, że zamiennik fizycznie pasuje do obwodu. Niektóre kondensatory o wyższej pojemności mogą być większe, co może powodować problemy z instalacją w kompaktowych projektach.

Czy mogę zastąpić kondensator 1000µF 10V kondensatorem 1000µF 16V?

Tak, możesz zastąpić kondensator 1000µF 10V kondensatorem 1000µF 16V. Oba kondensatory mają tę samą pojemność, co zapewnia, że magazynują tę samą ilość ładunku. Różnica polega na napięciu znamionowym, przy czym kondensator 16V oferuje większą tolerancję napięciową. Użycie wyższego napięcia znamionowego może poprawić trwałość i zmniejszyć ryzyko awarii w dłuższej perspektywie. Zawsze jednak sprawdź fizyczny rozmiar kondensatora. Wyższe napięcia znamionowe często oznaczają większe komponenty, które mogą nie pasować w ciasnych przestrzeniach. Zawsze upewnij się, że zamienniki są zgodne ze specyfikacjami i wymiarami obwodu.

Jak Rozszyfrować Oznaczenia Kondensatorów?

Dokładne odczytywanie wartości kondensatorów jest niezbędne do prawidłowego montażu i naprawy obwodów. Istnieje kilka sposobów identyfikacji wartości kondensatora:

Oznaczenia na obudowie:

Większość kondensatorów ma swoją wartość wydrukowaną bezpośrednio na korpusie. Dla kondensatorów ceramicznych kody takie jak „103” lub „104” wskazują pojemność w pikofaradach. Dla kondensatorów elektrolitycznych wartości są zazwyczaj zapisane jawnie, np. „1000µF”.

Kody kolorowe:

Starsze kondensatory mogą używać pasków kolorowych do oznaczania wartości, podobnie jak rezystory. Każdy pasek reprezentuje określoną cyfrę lub mnożnik. System ten jest rzadziej spotykany w nowoczesnych kondensatorach ceramicznych, ale warto o nim wiedzieć.

Testowanie multimetrem:

Jeśli oznaczenia są niejasne lub stan kondensatora jest niepewny, cyfrowy multimetr z trybem pomiaru pojemności może zmierzyć rzeczywistą wartość. Ta metoda jest niezawodna do identyfikacji zarówno nowych, jak i starych komponentów. Pamiętaj, aby rozładować kondensator przed pomiarem, aby uniknąć uszkodzenia miernika.

Ważne Czynniki Przy Wymianie Kondensatorów

Wymiana kondensatorów to nie tylko dopasowanie pojemności i napięcia. Oto kilka kluczowych czynników, które należy wziąć pod uwagę, aby zapewnić optymalne działanie i długą żywotność układu:

• Typ kondensatora: Upewnij się, że zamiennik odpowiada typowi oryginalnego kondensatora (np. ceramiczny, elektrolityczny, foliowy). Każdy typ ma specyficzne właściwości odpowiednie do różnych zastosowań. Mieszanie typów bez zrozumienia konsekwencji może prowadzić do niestabilności lub awarii.
• Tolerancja: Tolerancja kondensatora wpływa na to, jak blisko rzeczywista wartość jest wartości nominalnej. Użyj zamiennika o podobnej lub ściślejszej tolerancji. Kondensatory ceramiczne często mają tolerancje rzędu 5%, 10% lub 20%.
• Temperatura znamionowa: Wyższe temperatury znamionowe poprawiają trwałość, zwłaszcza w środowiskach o zmiennych lub ekstremalnych temperaturach. Upewnij się, że nowy kondensator wytrzyma warunki pracy, w jakich będzie się znajdował.
• ESR (Equivalent Series Resistance - Ekwiwalentna Rezystancja Szeregowa): Kondensatory z niskim ESR są lepsze do zastosowań wysokiej częstotliwości i zasilaczy impulsowych, ponieważ minimalizują straty energii i nagrzewanie się komponentu. W przypadku kondensatorów ceramicznych ESR jest zazwyczaj bardzo niskie, co czyni je idealnymi do tych zastosowań.
• Rozmiar fizyczny: Zawsze upewnij się, że nowy kondensator zmieści się w dostępnej przestrzeni na płytce drukowanej. Czasami kondensatory o wyższych parametrach (np. napięciu znamionowym) są fizycznie większe.

Tabela Porównawcza Napięć i Zastosowań Kondensatorów Ceramicznych

Typ Kondensatora Ceramicznego	Typowe Napięcie Znamionowe	Przykładowe Zastosowania
MLCC (małe, płytki PCB)	6.3V - 500V	Odsprzęganie zasilania, filtrowanie sygnałów, obwody rezonansowe, mikrokontrolery, urządzenia mobilne
Kondensatory mocy (duże)	2kV - 100kV	Zasilacze wysokiego napięcia, rezonansowe obwody indukcyjne, nadajniki radiowe, sprzęt medyczny (np. MRI)
Kondensator „103” (MLCC)	16V - 50V (najczęściej)	Filtrowanie szumów, odsprzęganie w obwodach cyfrowych, aplikacje audio, systemy komunikacyjne

Często Zadawane Pytania (FAQ)

1. Co oznacza „ceramiczny” w kondensatorach ceramicznych?

Kondensatory ceramiczne wykorzystują materiał ceramiczny jako dielektryk (izolator między płytkami). Ta konstrukcja sprawia, że są one kompaktowe, stabilne i odpowiednie do zastosowań wysokiej częstotliwości. Są szeroko stosowane w obwodach audio, RF (radiowych) i zasilaczach.

2. Czy mogę użyć kondensatora o niższym napięciu znamionowym?

Nie, użycie kondensatora o niższym napięciu znamionowym niż wymagane jest ryzykowne. Może on ulec awarii w normalnych warunkach pracy, potencjalnie uszkadzając inne komponenty. Zawsze wybieraj kondensator z bezpiecznym marginesem napięciowym.

3. Jaka jest różnica między µF, nF i pF?

Te jednostki reprezentują różne skale pojemności:

• 1 µF (mikrofarad) = 1 000 nF (nanofaradów)
• 1 nF = 1 000 pF (pikofaradów)

Wybór jednostki zależy od wymagań obwodu i typowych wartości dla danej aplikacji.

4. Czy kondensatory mają polaryzację?

Kondensatory niepolaryzowane, takie jak ceramiczne, nie mają polaryzacji, co oznacza, że mogą być podłączone w dowolnej orientacji. Jednak kondensatory elektrolityczne są spolaryzowane, a odwrócenie ich polaryzacji może spowodować uszkodzenie, a nawet eksplozję.

5. Co się dzieje, gdy kondensator ulegnie awarii?

Uszkodzony kondensator może prowadzić do problemów takich jak niestabilność napięcia, zniekształcenie sygnału lub całkowita awaria obwodu. W kondensatorach elektrolitycznych awaria często objawia się wybrzuszeniem lub wyciekiem. W ceramicznych, może to być pęknięcie lub zwarcie. Regularne kontrole i wysokiej jakości zamienniki minimalizują takie ryzyko.

6. Czy mogę użyć kondensatora z innym materiałem dielektrycznym?

Tak, o ile pojemność, napięcie i tolerancja są zgodne, można użyć kondensatora z innym materiałem dielektrycznym. Jednak niektóre materiały działają lepiej w określonych warunkach (np. stabilność temperaturowa, liniowość). Zawsze warto sprawdzić kartę katalogową.

7. Jaka jest rola kondensatorów w zasilaczach?

Kondensatory w zasilaczach wygładzają wahania napięcia i filtrują szumy, zapewniając stabilne dostarczanie energii do podłączonych urządzeń. Działają jak „zbiorniki” energii, które szybko dostarczają prąd, gdy obciążenie nagle wzrasta, i absorbują nadwyżki, gdy obciążenie maleje.

8. Jak mogę sprawdzić funkcjonalność kondensatora?

Użyj cyfrowego multimetru z trybem pomiaru pojemności. Zmierz wartość i porównaj ją z oznaczeniem na kondensatorze. Jeśli jest znacznie niższa, kondensator może wymagać wymiany. Można również sprawdzić rezystancję (powinna być bardzo wysoka po naładowaniu) i ESR (jeśli miernik ma taką funkcję).

Podsumowanie

Zrozumienie napięcia kondensatorów ceramicznych, w tym tych oznaczonych jako „103”, jest kluczowe dla każdego, kto pracuje z elektroniką. Odpowiedni dobór napięcia znamionowego, pojemności i innych parametrów, takich jak tolerancja czy ESR, ma bezpośredni wpływ na stabilność, niezawodność i długowieczność układów elektronicznych. Pamiętaj, że zawsze lepiej jest zastosować kondensator o nieco wyższym napięciu znamionowym niż wymagane, aby zapewnić margines bezpieczeństwa. Wiedza na temat odczytywania oznaczeń i świadomego wyboru zamienników pozwoli Ci na skuteczne projektowanie, naprawianie i ulepszanie urządzeń elektronicznych.
