Kondensatory są wszechobecnymi elementami w prawie każdym urządzeniu elektronicznym, od prostych zabawek po zaawansowane systemy komputerowe. Ich rola w magazynowaniu energii elektrycznej, filtrowaniu sygnałów czy stabilizacji napięcia jest nieoceniona. Jednak aby kondensator spełniał swoje zadanie efektywnie i bezpiecznie, kluczowe jest prawidłowe dobranie jego parametrów, a jednym z najważniejszych jest napięcie znamionowe. Niewłaściwy wybór tego parametru może prowadzić do poważnych konsekwencji, od skrócenia żywotności urządzenia po jego całkowite uszkodzenie, a nawet zagrożenie pożarowe. Zatem, jakie napięcie powinien mieć kondensator i dlaczego jest to tak istotne?
Napięcie znamionowe kondensatora, często określane jako maksymalne napięcie pracy (DC Working Voltage - DCWV), to najwyższe napięcie stałe, które kondensator może bezpiecznie wytrzymać przez długi czas bez uszkodzenia. Przekroczenie tej wartości powoduje, że dielektryk – materiał izolacyjny między okładkami kondensatora – może ulec przebiciu. W zależności od typu kondensatora, przebicie to może być trwałe i nieodwracalne, prowadząc do zwarcia i potencjalnego uszkodzenia innych komponentów w obwodzie, a w skrajnych przypadkach nawet do eksplozji kondensatora, zwłaszcza elektrolitycznego.
Dlaczego Napięcie Znamionowe Jest Tak Ważne?
Prawidłowy dobór napięcia znamionowego kondensatora jest fundamentalny z kilku powodów:
- Bezpieczeństwo: Jak wspomniano, przekroczenie napięcia może prowadzić do awarii, przegrzania, a nawet pożaru. To bezpośrednio wpływa na bezpieczeństwo użytkownika i otoczenia.
- Trwałość i niezawodność: Kondensator pracujący blisko swojego maksymalnego napięcia znamionowego będzie miał znacznie krótszą żywotność. Nawet jeśli nie dojdzie do natychmiastowego przebicia, ciągłe obciążenie dielektryka przyspiesza procesy starzenia.
- Stabilność układu: Uszkodzony kondensator przestaje pełnić swoją funkcję, co może prowadzić do niestabilnej pracy całego układu, zakłóceń, a nawet jego całkowitego unieruchomienia.
- Koszty: Wymiana uszkodzonych komponentów jest kosztowna i czasochłonna. Prawidłowy dobór na etapie projektowania pozwala uniknąć późniejszych problemów i kosztów serwisowych.
Najpopularniejsze Wartości Napięć Kondensatorów
Producenci oferują kondensatory w szerokim zakresie napięć, aby sprostać różnorodnym wymaganiom aplikacji. Wśród najbardziej popularnych wartości napięć pracy kondensatorów, które można spotkać w elektronice, znajdują się:
- 10 V
- 16 V
- 25 V
- 35 V
- 50 V
- 63 V
- 100 V
Oprócz tych, często spotyka się również kondensatory na wyższe napięcia, takie jak 200 V, 250 V, 400 V, 450 V, a nawet 600 V czy 1000 V i więcej, szczególnie w zastosowaniach zasilających, energoelektronice czy systemach wysokiego napięcia.
Wpływ Napięcia na Rozmiar Kondensatora

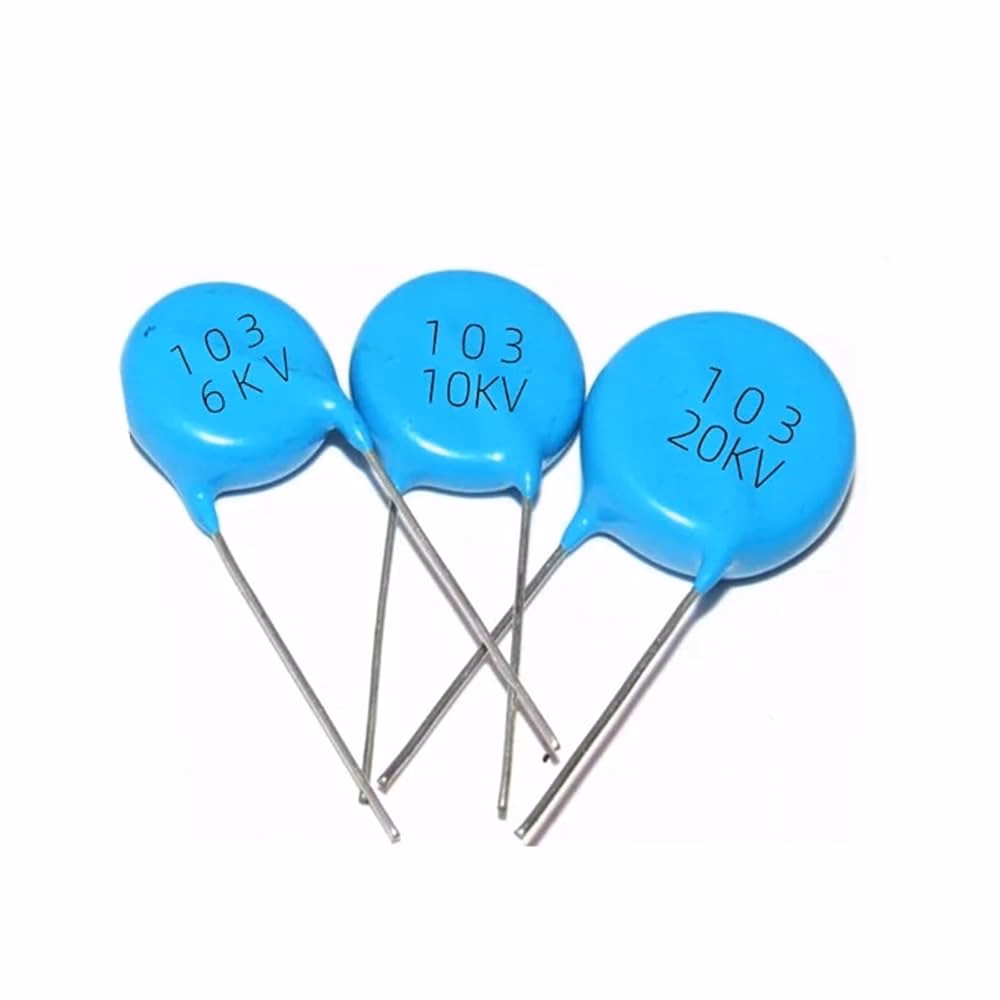

Istnieje bezpośrednia korelacja między maksymalnym napięciem pracy kondensatora a jego fizycznym rozmiarem. Im wyższe napięcie znamionowe, tym zazwyczaj większy jest kondensator. Wynika to z konieczności zastosowania grubszego materiału dielektrycznego lub większej powierzchni dielektryka, aby zapobiec przebiciu. Grubszy dielektryk jest w stanie wytrzymać wyższe pola elektryczne bez utraty swoich właściwości izolacyjnych. W przypadku kondensatorów elektrolitycznych, większe napięcie oznacza również większą obudowę, aby pomieścić odpowiednią ilość elektrolitu i zapewnić wystarczającą odległość między elektrodami.
Ta zależność jest kluczowa w projektowaniu miniaturowych urządzeń, gdzie przestrzeń jest na wagę złota. Projektanci muszą często znaleźć kompromis między wymaganiami napięciowymi a dostępną przestrzenią na płytce drukowanej. Czasami oznacza to wybór kondensatora o mniejszym marginesie bezpieczeństwa napięciowego lub zastosowanie droższych technologii, które pozwalają na uzyskanie mniejszych rozmiarów przy zachowaniu wysokiego napięcia znamionowego.
Jak Dobierać Napięcie Kondensatora?
Podstawowa zasada doboru napięcia znamionowego kondensatora jest prosta: musi ono być wyższe niż maksymalne napięcie występujące w punkcie, w którym kondensator zostanie podłączony w obwodzie. Jednakże, aby zapewnić odpowiedni margines bezpieczeństwa i długą żywotność, zaleca się stosowanie pewnych reguł:
- Zasada 1,5x lub 2x: Przyjmuje się, że napięcie znamionowe kondensatora powinno być co najmniej 1,5 do 2 razy większe niż maksymalne napięcie występujące w obwodzie. Na przykład, jeśli w danym punkcie obwodu napięcie wynosi 12 V, kondensator powinien mieć napięcie znamionowe co najmniej 25 V (12V * 2 = 24V, więc najbliższa standardowa wartość to 25V).
- Wpływ temperatury: Należy pamiętać, że właściwości dielektryka i tym samym wytrzymałość napięciowa kondensatorów mogą zmieniać się wraz z temperaturą. W wysokich temperaturach wytrzymałość napięciowa może spadać. W aplikacjach, gdzie spodziewane są wysokie temperatury pracy, warto zastosować jeszcze większy margines bezpieczeństwa.
- Piki napięciowe: W niektórych obwodach, np. zasilaczach impulsowych, mogą występować krótkotrwałe piki napięciowe, które znacznie przekraczają nominalne napięcie pracy. Kondensator musi być w stanie wytrzymać te piki bez uszkodzenia. W takich przypadkach konieczne jest dokładne przeanalizowanie przebiegów napięciowych za pomocą oscyloskopu.

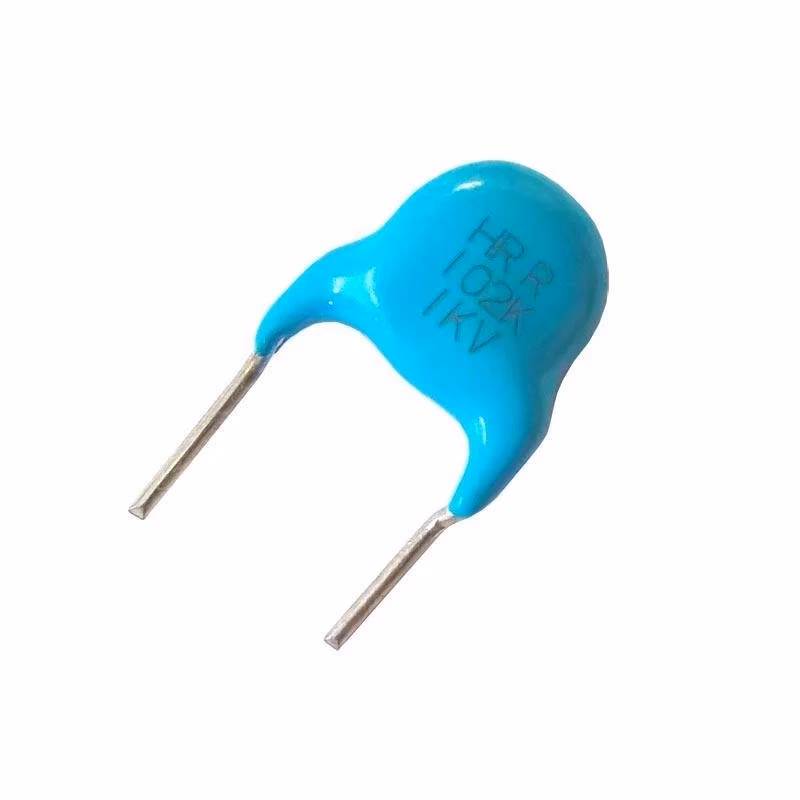

- Rodzaj kondensatora: Różne typy kondensatorów (elektrolityczne, ceramiczne, foliowe) mają różne charakterystyki wytrzymałościowe i typowe zakresy napięć. Na przykład, kondensatory ceramiczne mogą oferować bardzo wysokie napięcia w małych obudowach, podczas gdy elektrolityczne są bardziej wrażliwe na przekroczenia napięcia i biegunowość.
Konsekwencje Niewłaściwego Doboru Napięcia
Zbyt niskie napięcie znamionowe: To najczęstszy i najbardziej niebezpieczny błąd. Prowadzi do natychmiastowego lub stopniowego uszkodzenia kondensatora, zwarcia, przegrzania, wydzielania gazów (w przypadku elektrolitycznych) i potencjalnej eksplozji. Cały układ może przestać działać lub ulec uszkodzeniu. Pamiętaj, że nawet krótkotrwałe przekroczenie napięcia może zainicjować proces degradacji dielektryka.
Zbyt wysokie napięcie znamionowe: Choć nie jest to tak niebezpieczne jak zbyt niskie napięcie, również ma swoje wady. Kondensatory o wyższym napięciu znamionowym są fizycznie większe i droższe. Ich zastosowanie, gdy nie jest to konieczne, marnuje przestrzeń na płytce drukowanej i zwiększa koszty produkcji. W niektórych typach kondensatorów (np. elektrolitycznych) praca ze zbyt dużym marginesem napięciowym, czyli znacznie poniżej napięcia znamionowego, może prowadzić do zjawiska 'formowania', które wpływa na ich parametry (np. zwiększenie ESR) i nie zawsze jest optymalne dla długotrwałej pracy.
Tabela Porównawcza Popularnych Napięć i Ich Zastosowań
| Napięcie Znamionowe | Typowe Zastosowania | Uwagi |
|---|---|---|
| 10 V, 16 V | Układy niskonapięciowe (np. zasilane z baterii 3.3V, 5V, 9V), logika cyfrowa, filtry audio. | Często spotykane w urządzeniach przenośnych ze względu na kompaktowe rozmiary. |
| 25 V, 35 V | Układy zasilane z 12V, 24V, stabilizatory napięcia, filtry w zasilaczach DC. | Popularne w elektronice samochodowej i przemysłowej. |
| 50 V, 63 V | Zasilacze, przetwornice DC-DC, układy z wyższymi napięciami sygnałowymi, układy audio. | Dobry kompromis między rozmiarem a wytrzymałością. |
| 100 V | Starsze układy zasilane z wyższych napięć stałych, niektóre przetwornice, układy lampowe (jako filtry). | Początek zakresu wyższych napięć, często większe fizycznie. |
| 250 V, 400 V i więcej | Zasilacze sieciowe (AC/DC), przetwornice mocy, układy PFC, aplikacje wysokiego napięcia. | Konieczne dla bezpieczeństwa w obwodach zasilanych bezpośrednio z sieci 230V AC (po wyprostowaniu). |
Często Zadawane Pytania (FAQ)
1. Czy mogę użyć kondensatora o wyższym napięciu znamionowym, niż jest to wymagane?
Tak, zazwyczaj jest to bezpieczne i nawet zalecane, aby zapewnić margines bezpieczeństwa. Jedynymi wadami są większy rozmiar i wyższa cena. W przypadku niektórych kondensatorów elektrolitycznych, praca ze zbyt dużym zapasem napięcia może mieć marginalny wpływ na ich długoterminowe parametry, ale dla większości zastosowań nie jest to problem.
2. Co się stanie, jeśli użyję kondensatora o niższym napięciu znamionowym?
Kondensator prawdopodobnie ulegnie uszkodzeniu (przebiciu dielektryka) natychmiastowo lub po krótkim czasie pracy. Może to spowodować zwarcie w obwodzie, uszkodzenie innych komponentów, a nawet wybuch kondensatora, zwłaszcza elektrolitycznego.
3. Czy napięcie znamionowe wpływa na pojemność kondensatora?
Bezpośrednio nie. Napięcie znamionowe określa maksymalne bezpieczne napięcie pracy, a pojemność (wyrażona w faradach) to zdolność kondensatora do magazynowania ładunku. Jednak ze względu na konstrukcję, kondensatory o tej samej pojemności, ale wyższym napięciu znamionowym, będą zazwyczaj większe fizycznie.
4. Czy kondensatory polaryzowane (np. elektrolityczne) są bardziej wrażliwe na napięcie?
Tak, kondensatory elektrolityczne są bardzo wrażliwe zarówno na przekroczenie napięcia znamionowego, jak i na podłączenie z odwrotną polaryzacją. W obu przypadkach może dojść do ich szybkiego uszkodzenia i eksplozji. Kondensatory niepolaryzowane (np. ceramiczne, foliowe) są mniej wrażliwe na polaryzację, ale nadal mają swoje maksymalne napięcie znamionowe.
5. Jak sprawdzić napięcie znamionowe kondensatora?
Napięcie znamionowe jest zawsze wyraźnie nadrukowane na obudowie kondensatora, zazwyczaj tuż obok wartości pojemności. Na przykład, kondensator może mieć oznaczenie '100uF 25V', co oznacza pojemność 100 mikrofaradów i napięcie znamionowe 25 woltów.
Podsumowując, dobór odpowiedniego napięcia znamionowego kondensatora to jeden z najważniejszych aspektów projektowania i naprawy układów elektronicznych. Zapewnia on nie tylko prawidłowe działanie urządzenia, ale przede wszystkim bezpieczeństwo. Zawsze pamiętaj o zasadzie marginesu bezpieczeństwa i wybieraj kondensatory, których napięcie znamionowe jest znacznie wyższe niż maksymalne napięcie występujące w punkcie ich podłączenia. To prosta zasada, która pozwoli uniknąć wielu problemów i zapewni długą oraz niezawodną pracę Twoich urządzeń elektronicznych.
