Kondensator Ceramiczny vs Foliowy: Kiedy i Dlaczego?

W świecie elektroniki, gdzie każdy komponent ma znaczenie, wybór odpowiedniego kondensatora jest kluczowy. Może on zadecydować o sukcesie lub porażce projektu, wpływając na jego wydajność, niezawodność, a nawet żywotność. Dwa najczęściej spotykane typy to kondensatory ceramiczne i foliowe. Chociaż oba pełnią fundamentalną funkcję magazynowania energii elektrycznej i filtrowania sygnałów, ich unikalne właściwości sprawiają, że nadają się do bardzo różnych zastosowań. Zrozumienie tych różnic jest absolutnie niezbędne dla każdego inżyniera, technika czy hobbysty, który pragnie projektować optymalne obwody.

Rynek kondensatorów dynamicznie się rozwija, a kondensatory ceramiczne dominują pod względem wolumenu sprzedaży, głównie dzięki ich szerokiemu zastosowaniu w elektronice użytkowej, gdzie liczy się miniaturyzacja i koszt. Kondensatory foliowe natomiast utrzymują swoją pozycję w specjalistycznych aplikacjach, gdzie niezawodność, precyzja i stabilność parametrów są absolutnym priorytetem. Znajomość odpowiedniego zastosowania każdego typu może zaoszczędzić czas, pieniądze i zapobiec frustrującym awariom obwodów.

W tym kompleksowym przewodniku zagłębimy się w fundamentalne różnice między kondensatorami ceramicznymi a foliowymi, analizując ich konstrukcję, charakterystyki elektryczne, czynniki niezawodności oraz idealne zastosowania. Po jego przeczytaniu będziesz w stanie z pewnością wybrać odpowiedni kondensator do swoich konkretnych potrzeb, zapewniając optymalne działanie swoich projektów.

Zrozumienie Kondensatorów Ceramicznych

Kondensatory ceramiczne to jedne z najpowszechniej używanych komponentów w nowoczesnej elektronice. Ich kompaktowy rozmiar, niski koszt i wszechstronność sprawiają, że są popularnym wyborem w wielu zastosowaniach, od prostych zasilaczy po złożone układy cyfrowe.

Typy i Struktura Kondensatorów Ceramicznych

Kondensator ceramiczny składa się z jednej lub więcej warstw materiału ceramicznego, który pełni rolę dielektryka, oraz metalowych elektrod po obu stronach. Ze względu na konstrukcję, dzielą się na:

• Wielowarstwowe Kondensatory Ceramiczne (MLCC) – Najpopularniejszy typ, charakteryzujący się wieloma warstwami materiału ceramicznego i elektrod ułożonymi jedna na drugiej. Pozwala to na osiągnięcie wyższych wartości pojemności w mniejszej obudowie. Ich produkcja polega na naprzemiennym układaniu cienkich warstw ceramicznych (np. tytanianu baru) i pasty metalowej (np. srebra, palladu), a następnie spiekaniu ich w wysokiej temperaturze, tworząc monolityczną strukturę.

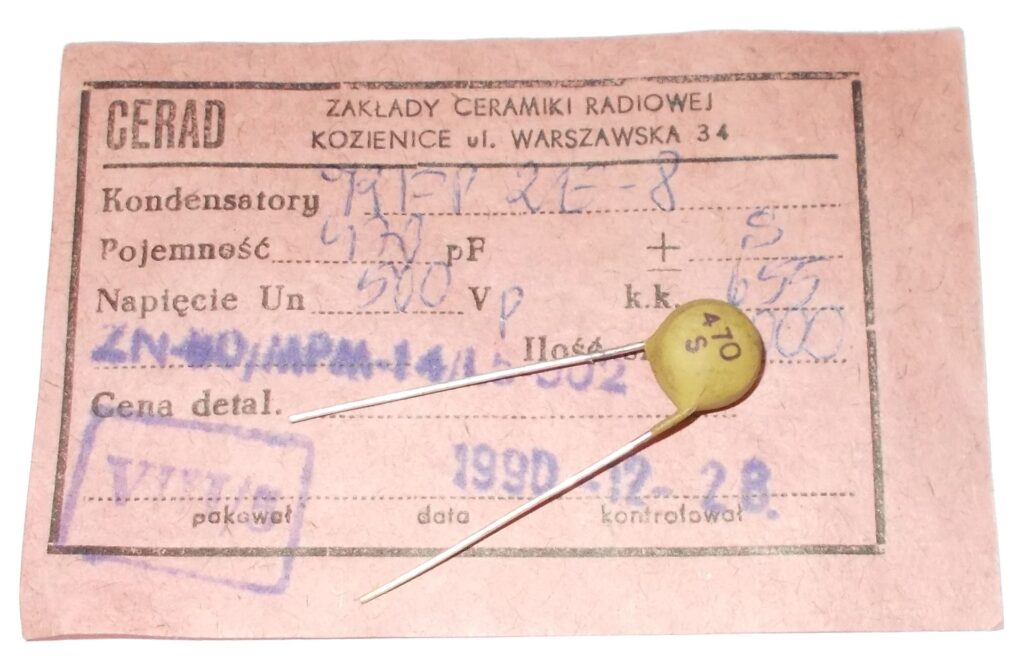

• Dyskové Kondensatory Ceramiczne – Konstrukcja jednowarstwowa z dyskiem ceramicznym umieszczonym między dwoma metalowymi płytkami. Stosunkowo proste i tanie, ale o mniejszej gęstości pojemności.
• Półprzewodnikowe Kondensatory Ceramiczne – Specjalistyczny typ wykorzystujący ceramikę półprzewodnikową, gdzie pojemność tworzy się na granicy ziaren lub warstwie powierzchniowej.
• Wysokonapięciowe Kondensatory Ceramiczne – Zaprojektowane do zastosowań wysokiego napięcia, ze specjalistyczną konstrukcją zapewniającą izolację i wytrzymałość.

W zależności od zastosowanych materiałów dielektrycznych, kondensatory ceramiczne klasyfikuje się na:

• Klasa 1 (EIA) – Charakteryzują się wysoką stabilnością pojemności, niskimi stratami i minimalną zmiennością w funkcji temperatury (np. C0G/NP0). Są idealne do zastosowań wrażliwych na częstotliwość, gdzie precyzja jest kluczowa.
• Klasa 2 (EIA) – Oferują wyższą pojemność objętościową, ale są mniej stabilne (np. X7R, X5R, Y5V). Ich pojemność może znacząco zmieniać się wraz z temperaturą i napięciem. Są stosowane do ogólnych celów, gdzie te wahania są akceptowalne.

Charakterystyka Wydajnościowa

Kondensatory ceramiczne oferują kilka wyróżniających się cech wydajnościowych:

• Rozmiar i Pojemność: MLCC zapewniają wysokie wartości pojemności w niezwykle małych obudowach, co czyni je idealnymi do projektów o ograniczonej przestrzeni.
• Pasmo Przenoszenia: Doskonała wydajność w wysokich częstotliwościach z niską zastępczą rezystancją szeregową (ESR) i zastępczą indukcyjnością szeregową (ESL). Są bardzo efektywne w tłumieniu szumów wysokiej częstotliwości.
• Współczynnik Temperaturowy: Zmienia się szeroko w zależności od klasy i typu – od bardzo stabilnych (Klasa 1) do wysoce zmiennych w zależności od temperatury (Klasa 2).
• Zależność od Napięcia: Kondensatory ceramiczne Klasy 2 mogą wykazywać znaczące zmiany pojemności pod wpływem przyłożonego napięcia stałego (tzw. efekt polaryzacji stałoprądowej). Pojemność może spaść nawet o 50-80% przy pełnym napięciu znamionowym.
• Starzenie się: Pojemność stopniowo zmniejsza się w czasie, szczególnie w przypadku dielektryków o wysokiej stałej dielektrycznej (typy Klasy 2).

Ważna uwaga: Przy stosowaniu kondensatorów ceramicznych w układach audio lub precyzyjnych układach analogowych należy pamiętać, że kondensatory ceramiczne, zwłaszcza typu Klasy 2, mogą wykazywać efekty piezoelektryczne. Oznacza to, że mogą generować lub reagować na wibracje mechaniczne, wprowadzając szumy i zniekształcenia do wrażliwych obwodów.

Typowe Zastosowania

Kondensatory ceramiczne sprawdzają się w następujących zastosowaniach:

• Odprzęganie i Obejście: Zapewnianie ścieżek o niskiej impedancji dla sygnałów wysokiej częstotliwości w obwodach zasilających, redukując szumy.
• Filtrowanie: Usuwanie szumów i niepożądanych sygnałów w różnych obwodach elektronicznych, np. w filtrach dolnoprzepustowych.
• Obwody Czasowe: Kondensatory ceramiczne Klasy 1 zapewniają stabilność dla oscylatorów i precyzyjnych obwodów czasowych.
• Ogólne Zastosowania: Wszędzie tam, gdzie ograniczenia rozmiarowe są ważne, a pewne wahania parametrów są akceptowalne.
• Zastosowania Wysokiej Częstotliwości: Dzięki niskiej indukcyjności pasożytniczej są idealne do rezonatorów i obwodów RF.

Nie są jednak najlepszym wyborem do sprzęgania sygnałów audio, precyzyjnych obwodów analogowych ani zastosowań wymagających bardzo wysokiej niezawodności w warunkach naprężeń mechanicznych.

Zrozumienie Kondensatorów Foliowych

Kondensatory foliowe stanowią kolejną ważną klasę kondensatorów, które wyróżniają się w zastosowaniach, gdzie stabilność, niezawodność i precyzja są najważniejsze. Są cenione za swoją liniowość i niskie straty.

Typy i Struktura Kondensatorów Foliowych

Kondensatory foliowe składają się z cienkich folii z tworzywa sztucznego, które pełnią rolę materiału dielektrycznego, z metalowymi elektrodami po każdej stronie. Mogą być konstruowane na dwa główne sposoby:

• Kondensatory Foliowe z Metalową Folią – Wykorzystują oddzielne folie metalowe (np. aluminiowe, cynowe) jako elektrody, które są nawijane wraz z warstwami dielektryka.
• Kondensatory Foliowe Metalizowane – Posiadają bardzo cienką warstwę metalu (np. aluminium, cynku) bezpośrednio naparowaną próżniowo na folię z tworzywa sztucznego. Ta metoda pozwala na mniejsze rozmiary i zapewnia właściwości samonaprawcze.

Najczęściej używane materiały dielektryczne w kondensatorach foliowych to:

• Polipropylen (PP) – Charakteryzuje się doskonałymi właściwościami elektrycznymi, stabilnością i bardzo niskimi stratami (niskim współczynnikiem rozpraszania). Idealny do precyzyjnych zastosowań audio i wysokiej częstotliwości.
• Poliester/PET (Mylar) – Zapewnia dobrą ogólną wydajność przy umiarkowanych kosztach. Jest wszechstronny i często stosowany w zastosowaniach ogólnego przeznaczenia.
• Polisiarczek Fenylenu (PPS) – Oferuje wysoką stabilność temperaturową, co czyni go odpowiednim do zastosowań w trudnych warunkach.
• Polietyleno-naftalan (PEN) – Dobre właściwości temperaturowe i wytrzymałość mechaniczna.
• Politetrafluoroetylen (PTFE) – Znany również jako teflon. Zapewnia najwyższą wydajność, ale wiąże się z wyższym kosztem. Ma wyjątkowo niskie straty i doskonałą stabilność w szerokim zakresie temperatur.

Charakterystyka Wydajnościowa

Kondensatory foliowe oferują kilka wyróżniających się zalet wydajnościowych:

• Stabilność: Doskonała stabilność pojemności w szerokim zakresie temperatur, napięć, częstotliwości i czasu. Ich pojemność zmienia się bardzo niewiele w porównaniu do kondensatorów ceramicznych Klasy 2.
• Niska Absorpcja Dielektryczna: Sprawia, że są idealne do precyzyjnych obwodów analogowych, takich jak obwody próbkowania i zatrzaskiwania, gdzie ważna jest dokładność i brak efektu „zapamiętywania” ładunku.
• Właściwości Samonaprawcze: Typy metalizowanej folii mogą odzyskać sprawność po drobnych przebiciach dielektrycznych. W przypadku niewielkiego zwarcia metalowa warstwa wokół defektu odparowuje, izolując uszkodzone miejsce i przywracając funkcjonalność.
• Niskie Straty: Zwłaszcza typy polipropylenowe mają niezwykle niski współczynnik rozpraszania, co przekłada się na mniejszą stratę energii i mniejsze nagrzewanie się.
• Liniowe Zachowanie: Minimalna zmiana pojemności pod wpływem przyłożonego napięcia, co jest kluczowe dla integralności sygnału.
• Długa Żywotność: Doskonała niezawodność i długa żywotność operacyjna. Są odporne na starzenie się i degradację parametrów w czasie.

Porada eksperta: W zastosowaniach audio kondensatory foliowe są generalnie preferowane nad typami ceramicznymi ze względu na ich niższe zniekształcenia, lepszą liniowość i brak efektów piezoelektrycznych, które mogą wprowadzać niepożądane szumy i zakłócenia do sygnału audio.

Typowe Zastosowania

Kondensatory foliowe sprawdzają się w następujących zastosowaniach:

• Sprzęganie Audio: Gdzie jakość dźwięku i niskie zniekształcenia są krytyczne, np. w przedwzmacniaczach i wzmacniaczach mocy.
• Precyzyjne Obwody Czasowe i Filtrowanie: Gdy stabilność i precyzja są niezbędne, np. w obwodach RC oscylatorów.
• Zastosowania Wysokiego Napięcia: Filtrowanie zasilaczy, obwody gaszące (snubber circuits) w przetwornicach mocy, obwody rezonansowe.
• Silniki Start/Run: W zastosowaniach AC wymagających niezawodności i wysokiej pojemności.
• Sprzęganie Sygnałów: W aplikacjach wymagających minimalnych zniekształceń sygnału.
• Obwody Próbkowania i Zatrzaskiwania: Ze względu na niską absorpcję dielektryczną, która zapewnia dokładne utrzymanie wartości napięcia.

Ich większy rozmiar fizyczny w porównaniu do kondensatorów ceramicznych sprawia, że są mniej odpowiednie do kompaktowych, o wysokiej gęstości aplikacji.

Szczegółowe Porównanie: Kondensatory Ceramiczne vs Foliowe

Główna różnica między kondensatorami ceramicznymi a foliowymi, jeśli chodzi o ich wewnętrzną budowę, leży w sposobie, w jaki skonstruowane są ich materiały dielektryczne i elektrody.

Rdzeniem kondensatora ceramicznego jest dielektryk ceramiczny. W przypadku najpopularniejszego wielowarstwowego kondensatora ceramicznego (MLCC), jego wewnętrzna struktura składa się z wielu warstw niezwykle cienkich materiałów ceramicznych (takich jak tytanian baru, cyrkonian wapnia itp.) oraz wielu warstw pasty metalowej (takich jak srebro, pallad, nikiel itp.) ułożonych naprzemiennie, a następnie po wysokotemperaturowym spiekaniu tworzących całość, podobną do 'monolitycznej' kompaktowej struktury. Elektrody są wyprowadzone przez metalowe zakończenia. Jednowarstwowe kondensatory ceramiczne (np. kondensatory chipowe ceramiczne) mają ceramiczny substrat (okrągły lub rurowy) pokryty po obu stronach warstwą metalu jako elektrodą.

Kondensatory foliowe wykorzystują folię z tworzywa sztucznego jako dielektryk. Ich struktura to zazwyczaj dwie części folii metalowej (takiej jak folia aluminiowa, folia cynowa) jako elektrody, umieszczone między jedną lub więcej warstw folii z tworzywa sztucznego (takiej jak folia poliestrowa, folia polipropylenowa, folia polistyrenowa itp.), a następnie są one ciasno nawijane w kształt cylindryczny lub laminowane i sprasowywane w płaski prostokąt. Inną powszechną strukturą są kondensatory foliowe metalizowane; polega ona na bezpośrednim naparowaniu próżniowym bardzo cienkiej warstwy metalu (takiej jak aluminium, cynk) na powierzchnię folii z tworzywa sztucznego jako elektrody, a następnie dwie warstwy takiej metalizowanej folii są nawijane lub układane w stos. Takie podejście pozwala na uzyskanie mniejszych kondensatorów z właściwościami samonaprawczymi.

Podsumowując, główna różnica polega na tym, że kondensatory ceramiczne wykorzystują nieorganiczne materiały ceramiczne jako dielektryki i integrują elektrody z dielektrykami w procesie spiekania, podczas gdy kondensatory foliowe wykorzystują organiczne folie z tworzywa sztucznego jako dielektryki i są konstruowane poprzez nawijanie lub laminowanie folii metalowych/metalizowanych.

Aby pomóc Ci podjąć świadomą decyzję między kondensatorami ceramicznymi a foliowymi, porównajmy je pod względem kilku ważnych parametrów:

Parametr	Kondensatory Ceramiczne	Kondensatory Foliowe
Rozmiar i Obudowa	Bardzo kompaktowe, zwłaszcza MLCC	Większe dla równoważnej pojemności
Zakres Pojemności	1 pF do 100 µF	1 pF do 100 µF+ (większy rozmiar fizyczny)
Napięcie Znamionowe	Kilka woltów do 2 kV	Kilka woltów do kilku kV
Stabilność Temperaturowa	Klasa 1: Doskonała; Klasa 2: Słaba do umiarkowanej	Dobra do doskonałej (zależnie od materiału)
Współczynnik Napięciowy	Wysoki (Klasa 2); pojemność zmienia się znacząco z napięciem	Bardzo niski; minimalna zmiana z napięciem
ESR i ESL	Bardzo niskie, doskonałe dla wysokich częstotliwości	Umiarkowane do niskich
Pasmo Przenoszenia	Doskonałe przy wysokich częstotliwościach	Dobre, ale nie tak dobre jak ceramiczne przy bardzo wysokich częstotliwościach
Absorpcja Dielektryczna	Umiarkowana do wysoka	Niska (doskonała dla precyzyjnych układów analogowych)
Tempo Starzenia	Znaczące dla ceramiki Klasy 2	Bardzo niskie
Niezawodność	Dobra, ale mogą ulec uszkodzeniu pod wpływem naprężeń mechanicznych	Doskonała, w tym właściwości samonaprawcze
Koszt	Niski	Umiarkowany do wysokiego
Typowe Zastosowania	Odprzęganie, obejście, wysokie częstotliwości	Audio, precyzyjne układy czasowe, wysokie napięcia

To porównanie podkreśla, że żaden typ kondensatora nie jest uniwersalnie lepszy – każdy ma specyficzne mocne strony, które czynią go odpowiednim do różnych zastosowań. Wybór zawsze zależy od konkretnych wymagań projektu.

Analiza Mocnych i Słabych Stron

Mocne Strony Kondensatorów Ceramicznych

• Miniaturyzacja: Bezkonkurencyjny stosunek rozmiaru do pojemności, co czyni je idealnymi do kompaktowych urządzeń, gdzie przestrzeń jest na wagę złota.
• Opłacalność: Należą do najbardziej ekonomicznych opcji kondensatorów, szczególnie w dużych wolumenach produkcji.
• Wydajność Wysokich Częstotliwości: Niskie ESR i ESL sprawiają, że są doskonałe do odprzęgania wysokich częstotliwości i filtrowania szumów.
• Szeroka Dostępność: Dostępne w niezliczonych rozmiarach obudów, wartościach i znamionowych napięciach, co ułatwia ich dobór.
• Zakres Temperatur: Mogą działać w ekstremalnych środowiskach, szczególnie specjalistyczne typy, choć ich parametry mogą się zmieniać.

Słabe Strony Kondensatorów Ceramicznych

• Efekty Piezoelektryczne: Mogą generować lub reagować na wibracje mechaniczne, co prowadzi do szumów mikrofonowych i zniekształceń w wrażliwych obwodach.
• Zmiany Pojemności: Znaczące wahania pojemności pod wpływem napięcia polaryzacji stałoprądowej (Klasa 2). Pojemność może spaść o 50% lub więcej przy znamionowym napięciu.
• Starzenie się: Stopniowa utrata pojemności w czasie, szczególnie w przypadku ceramiki o wysokiej stałej dielektrycznej.
• Podatność na Uszkodzenia Mechaniczne: Mogą pękać pod wpływem zginania płytki drukowanej lub naprężeń termicznych podczas lutowania.
• Szumy Mikrofonowe: Mogą wprowadzać niepożądane szumy do obwodów audio, co jest problemem w wysokiej jakości sprzęcie.

Mocne Strony Kondensatorów Foliowych

• Doskonała Stabilność: Minimalne zmiany pojemności w funkcji temperatury, napięcia i czasu, co zapewnia przewidywalne działanie.
• Niskie Zniekształcenia: Idealne do obwodów audio i precyzyjnych układów analogowych ze względu na ich liniowość i brak efektów piezoelektrycznych.
• Zdolność Samonaprawcza: Typy metalizowanej folii mogą samodzielnie usuwać drobne przebicia dielektryczne, zwiększając niezawodność.
• Niskie Straty: Niski współczynnik rozpraszania, szczególnie w typach polipropylenowych, co oznacza mniejsze straty energii i mniejsze nagrzewanie się.
• Wysoka Niezawodność: Długa żywotność operacyjna i solidna wydajność, często preferowane w zastosowaniach przemysłowych i wojskowych.

Słabe Strony Kondensatorów Foliowych

• Rozmiar: Większe wymiary fizyczne dla równoważnej pojemności w porównaniu do ceramiki, co ogranicza ich zastosowanie w miniaturowych urządzeniach.
• Koszt: Zazwyczaj droższe niż ceramiczne alternatywy, co może być czynnikiem decydującym w masowej produkcji.
• Ograniczenia Częstotliwościowe: Nie tak efektywne przy bardzo wysokich częstotliwościach jak kondensatory ceramiczne ze względu na wyższe ESL.
• Ograniczenia w Miniaturowych Aplikacjach: Trudne do włączenia w gęste, kompaktowe projekty, gdzie przestrzeń jest premium.

Sugestie Zakupowe

Wybierając kondensatory do swoich projektów, warto rozważyć te wysoko wydajne opcje, które równoważą jakość, niezawodność i wartość.

Najlepsze Kondensatory Ceramiczne

• Murata GRM188R71C104KA01D
  • Pojemność: 0.1µF
  • Napięcie Znamionowe: 16V
  • Obudowa: 0603 (1608 Metryczna)
  • Tolerancja: ±10%
  • Współczynnik Temperaturowy: X7R
  • Zakres Temperatur: -55°C do 125°C

  Ten wszechstronny MLCC jest szeroko stosowany do odprzęgania i obejścia w elektronice użytkowej i obwodach ogólnego przeznaczenia. Jego doskonałe charakterystyki wysokiej częstotliwości sprawiają, że jest idealny do tłumienia szumów.
• Samsung CL21A106KAYNNNE
  • Pojemność: 10µF
  • Napięcie Znamionowe: 25V
  • Obudowa: 0805 (2012 Metryczna)
  • Tolerancja: ±10%
  • Współczynnik Temperaturowy: X5R
  • Zakres Temperatur: -55°C do 85°C

  Ten MLCC o wysokiej pojemności jest doskonały do filtrowania zasilania i masowego odprzęgania. Oferuje dobry balans między rozmiarem a wydajnością dla ogólnych zastosowań elektronicznych.

Najlepsze Kondensatory Foliowe

• Panasonic ECW-FD2W105KB
  • Pojemność: 1µF
  • Napięcie Znamionowe: 450V-DC
  • Dielektryk: Polipropylen (PP), Metalizowany
  • Tolerancja: ±10%
  • Montaż: Przewlekany (Through Hole)
  • Zakres Temperatur: -40°C do 110°C

  Ten kondensator foliowy polipropylenowy oferuje doskonałą wydajność dla zastosowań wysokiego napięcia, filtrowania EMI/RFI i zastosowań przełączających. Jego niskie ESR i wysoka zdolność do przewodzenia prądu sprawiają, że jest idealny do elektroniki mocy.

• Panasonic ECQ-E2105KB
  • Pojemność: 1µF
  • Napięcie Znamionowe: 250V-DC
  • Dielektryk: Poliester, Metalizowany
  • Tolerancja: ±10%
  • Montaż: Przewlekany (Through Hole)
  • Zakres Temperatur: -40°C do 105°C

  Ten kondensator foliowy poliestrowy jest opłacalną opcją do zastosowań ogólnego przeznaczenia wymagających stabilności i niezawodności. Nadaje się do sprzęgania, filtrowania i obwodów czasowych w różnych urządzeniach elektronicznych.

Wytyczne Wyboru

Wybierając między kondensatorami ceramicznymi a foliowymi, rozważ te zalecenia specyficzne dla zastosowania:

• Dla obwodów audio wrażliwych na szumy: Wybierz kondensatory foliowe, aby uniknąć zniekształceń i efektów mikrofonowych.
• Dla płytek PCB o dużej gęstości z ograniczeniami przestrzennymi: Ceramiczne MLCC są zazwyczaj jedynym praktycznym wyborem ze względu na ich miniaturyzację.
• Dla precyzyjnych obwodów czasowych lub filtrowania: Kondensatory foliowe oferują lepszą stabilność i przewidywalność.
• Dla odprzęgania wysokich częstotliwości: Kondensatory ceramiczne działają lepiej ze względu na niższe ESR i ESL.
• Dla zastosowań o wysokiej niezawodności: Rozważ kondensatory foliowe ze względu na ich właściwości samonaprawcze i stabilność.

Częste Błędne Przekonania Dotyczące Typów Kondensatorów

W świecie elektroniki krąży wiele mitów, które mogą prowadzić do błędnych decyzji projektowych. Oto kilka z nich, które warto rozwiać:

• Mit: Kondensatory ceramiczne są zawsze najlepszym wyborem dla nowoczesnych obwodów.

  Chociaż kondensatory ceramiczne doskonale sprawdzają się w wielu zastosowaniach, ich efekty piezoelektryczne i zależność od napięcia sprawiają, że są złym wyborem do sprzęgania sygnałów audio i precyzyjnych obwodów analogowych. W takich przypadkach mogą wprowadzać szumy i zniekształcenia, które są niedopuszczalne.

• Mit: Kondensatory foliowe to przestarzała technologia.

  Kondensatory foliowe pozostają niezbędne w wielu zastosowaniach, gdzie ich stabilność, niezawodność i charakterystyki wydajnościowe nie mogą być dorównane przez ceramikę lub inne typy. Są kluczowe w systemach wymagających precyzji i długoterminowej pracy.

• Mit: Wyższe wartości pojemności są zawsze lepsze.

  Odpowiednia wartość pojemności zależy od specyficznych wymagań obwodu. Używanie niepotrzebnie wysokich wartości może wprowadzać niepożądane zachowania obwodu, takie jak dłuższe czasy ładowania/rozładowania, większe rozmiary komponentów i wyższe koszty. Zawsze należy dobierać pojemność do funkcji, jaką kondensator ma pełnić.

• Mit: Kondensatory o tej samej wartości są wymienne.

  Różne typy kondensatorów o identycznych wartościach pojemności mogą zachowywać się bardzo różnie w obwodach ze względu na ich unikalne charakterystyki dotyczące pasma przenoszenia, ESR, stabilności temperaturowej i innych czynników. Ignorowanie tych różnic może prowadzić do niestabilności obwodów lub pogorszenia wydajności.

Zrozumienie tych błędnych przekonań może pomóc inżynierom i hobbystom unikać typowych pułapek projektowych i podejmować bardziej świadome wybory komponentów.

Lista Kontrolna Wyboru Kondensatora

Użyj tej praktycznej listy kontrolnej, decydując między kondensatorami ceramicznymi a foliowymi dla swoich projektów:

Ocena Wymagań Projektu

• Ograniczenia przestrzenne: Czy miniaturyzacja jest krytyczna? Jeśli tak, skłoń się ku kondensatorom ceramicznym.
• Kwestie budżetowe: Czy ograniczenia kosztów są znaczące? Kondensatory ceramiczne są generalnie bardziej ekonomiczne.
• Wymagania częstotliwościowe: Dla zastosowań wysokiej częstotliwości (>10 MHz), kondensatory ceramiczne zazwyczaj działają lepiej.
• Integralność sygnału: Dla sygnałów audio lub wrażliwych sygnałów analogowych, kondensatory foliowe oferują doskonałą wydajność.
• Stabilność temperaturowa: Jeśli wymagana jest praca w szerokim zakresie temperatur, rozważ ceramikę Klasy 1 lub kondensatory foliowe.
• Czynniki środowiskowe: Dla trudnych środowisk, oceń odpowiedni dielektryk i typ obudowy pod kątem niezawodności.
• Naprężenia mechaniczne: Jeśli obwód będzie narażony na fizyczne naprężenia lub wibracje, kondensatory foliowe są generalnie bardziej wytrzymałe.
• Wymagania dotyczące długowieczności: Dla zastosowań o długiej żywotności, rozważ charakterystykę starzenia każdego typu kondensatora.

Prawdziwe Doświadczenia: Inżynierowie Dzielą się Swoimi Wnioskami

Wybór komponentów to nie tylko teoria, ale także praktyka i doświadczenie. Oto co mówią inżynierowie, którzy na co dzień mierzą się z dylematem wyboru kondensatorów:

• „W moich projektach wzmacniaczy audio zawsze używam kondensatorów foliowych w ścieżce sygnału. Kiedy próbowałem zastąpić je ceramiką, aby zaoszczędzić miejsce, jakość dźwięku wyraźnie się pogorszyła z powodu zniekształceń wynikających z efektu piezoelektrycznego i nieliniowych charakterystyk napięciowych.” — Alex K., Projektant Sprzętu Audio
• „W przypadku urządzeń IoT, gdzie zużycie energii i przestrzeń są krytyczne, wielowarstwowe kondensatory ceramiczne są niezastąpione. Kondensatory foliowe używamy tylko tam, gdzie jest to absolutnie konieczne ze względu na stabilność lub szumy.” — Mei L., Inżynier Sprzętu IoT
• „W przemysłowych systemach sterowania, które muszą działać niezawodnie przez dziesięciolecia, preferujemy kondensatory foliowe w krytycznych ścieżkach sygnału ze względu na ich długoterminową stabilność i odporność na efekty starzenia.” — Robert T., Specjalista ds. Automatyki Przemysłowej
• „Projektując urządzenia medyczne, bierzemy pod uwagę zarówno niezawodność elektryczną, jak i mechaniczną. Kondensatory foliowe uratowały nas przed awariami w terenie w urządzeniach narażonych na sporadyczne uderzenia fizyczne lub wibracje.” — Jamal S., Inżynier Urządzeń Medycznych

Te prawdziwe doświadczenia podkreślają, jak wiedza teoretyczna musi być połączona z praktycznymi rozważaniami przy wyborze odpowiedniego typu kondensatora dla konkretnego zastosowania.

Kluczowe Pytania do Rozważenia

Oceniając swoje specyficzne potrzeby aplikacyjne, zadaj sobie te prowokujące do myślenia pytania:

• Jak krytyczna jest stabilność pojemności w Twoim zastosowaniu? Dla aplikacji, gdzie wymagane jest precyzyjne taktowanie lub filtrowanie, stabilność pojemności kondensatorów foliowych może być kluczowa, podczas gdy wiele obwodów cyfrowych może tolerować wahania kondensatorów ceramicznych.
• Jaka jest oczekiwana żywotność Twojego produktu? Długowieczne aplikacje mogą skorzystać z lepszych właściwości starzenia kondensatorów foliowych, podczas gdy krócej żyjące produkty konsumenckie często używają ceramiki bez problemu.
• Czy Twój obwód zawiera wrażliwe sygnały analogowe? Efekty piezoelektryczne i nieliniowe zachowanie kondensatorów ceramicznych mogą wprowadzać zniekształcenia do obwodów audio i precyzyjnych układów analogowych.
• Jakie warunki środowiskowe będzie napotykał Twój obwód? Ekstremalne temperatury, wilgotność i naprężenia mechaniczne mogą wpływać na różne typy kondensatorów w różny sposób.

Często Zadawane Pytania (FAQ)

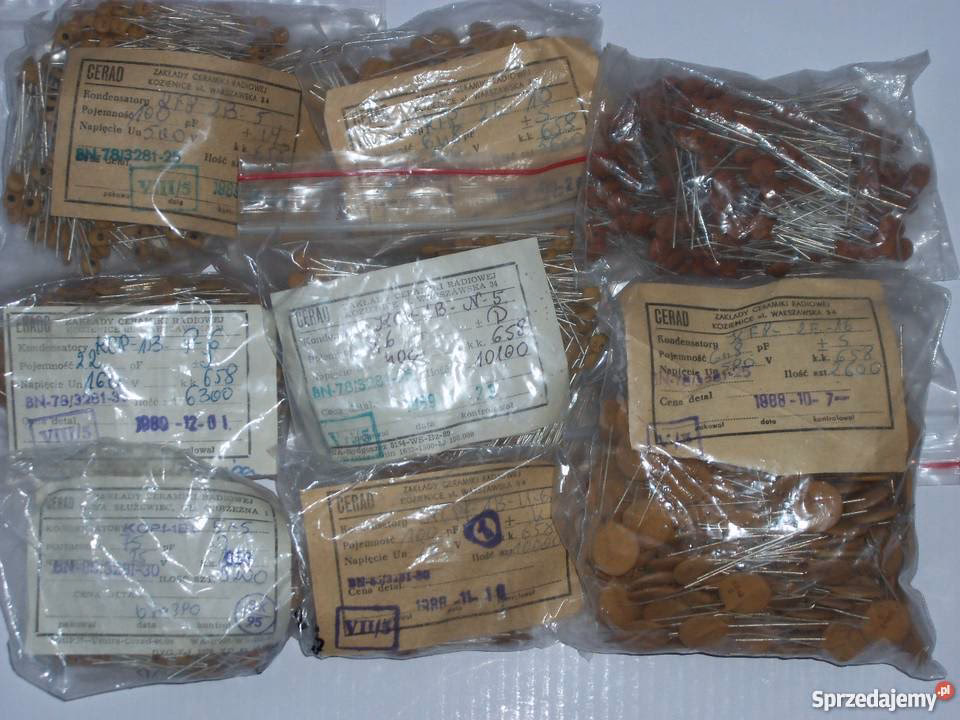

Czy mogę wymienić kondensator foliowy na kondensator ceramiczny o tej samej wartości?

Chociaż technicznie jest to możliwe w niektórych zastosowaniach, taka zamiana nie zawsze jest wskazana. Kondensatory ceramiczne (zwłaszcza typy Klasy 2) wykazują współczynniki napięciowe, efekty piezoelektryczne i charakterystyki starzenia, których kondensatory foliowe nie posiadają. W zastosowaniach takich jak sprzęganie audio, precyzyjne obwody czasowe lub obwody próbkowania i zatrzaskiwania, zastąpienie kondensatora foliowego ceramicznym może znacząco pogorszyć wydajność, wprowadzając szumy, zniekształcenia lub niestabilność. W obwodach cyfrowych, gdzie precyzja sygnału nie jest tak krytyczna, a głównym celem jest odprzęganie zasilania, taka zamiana może być akceptowalna, pod warunkiem uwzględnienia efektu polaryzacji stałoprądowej, który może zmniejszyć efektywną pojemność kondensatora ceramicznego.

Dlaczego kondensatory ceramiczne tracą pojemność przy przyłożonym napięciu?

To zjawisko, znane jako efekt polaryzacji stałoprądowej (DC bias effect), występuje głównie w kondensatorach ceramicznych Klasy 2 (X7R, X5R, Y5V). Dzieje się tak, ponieważ materiał ferroelektryczny dielektryka (np. tytanian baru) zawiera domeny, które zmieniają swoje ułożenie pod wpływem przyłożonego pola elektrycznego. Gdy przyłożone jest napięcie stałe, domeny te orientują się wzdłuż pola, zmniejszając efektywną stałą dielektryczną materiału, a co za tym idzie, całkowitą pojemność kondensatora. Efekt ten może być znaczący – niektóre kondensatory mogą stracić od 50% do nawet 80% swojej znamionowej pojemności przy pełnym napięciu znamionowym, co może prowadzić do nieoczekiwanych zachowań obwodu.

Czy kondensatory foliowe są zawsze lepsze niż kondensatory ceramiczne do zastosowań audio?

Generalnie tak, kondensatory foliowe są preferowane w ścieżce sygnału audio ze względu na ich liniowe zachowanie, niskie zniekształcenia i brak efektów piezoelektrycznych. W przeciwieństwie do kondensatorów ceramicznych, nie generują one szumów pod wpływem wibracji mechanicznych ani nie wprowadzają nieliniowości do sygnału. Jednakże, kondensatory ceramiczne (zwłaszcza typy Klasy 1, takie jak NP0/C0G, które charakteryzują się wysoką stabilnością i niskimi stratami) mogą być akceptowalne w mniej krytycznych ścieżkach audio lub tam, gdzie ograniczenia przestrzenne są bardzo surowe. Kluczem jest unikanie ceramiki Klasy 2 w miejscach, gdzie jakość sygnału audio jest priorytetem.

Co powoduje pękanie kondensatorów ceramicznych podczas montażu lub eksploatacji?

Kondensatory ceramiczne mogą pękać z kilku powodów. Najczęstsze to naprężenia mechaniczne wynikające ze zginania płytki drukowanej (np. podczas montażu, testowania lub wkręcania śrub), szok termiczny podczas lutowania (zwłaszcza przy zbyt szybkim nagrzewaniu lub chłodzeniu) oraz cykle termiczne podczas eksploatacji (wielokrotne rozszerzanie i kurczenie się materiałów przy zmianach temperatury). Ich krucha natura sprawia, że są one wrażliwe na te naprężenia. Aby zminimalizować ryzyko pęknięć, producenci zalecają odpowiednie techniki montażu i lutowania oraz stosowanie podkładek lub innych rozwiązań redukujących naprężenia mechaniczne. Kondensatory foliowe są generalnie znacznie bardziej odporne na uszkodzenia mechaniczne.

Który typ kondensatora ma dłuższą żywotność operacyjną?

Kondensatory foliowe zazwyczaj oferują dłuższą żywotność operacyjną i lepszą długoterminową stabilność w porównaniu do kondensatorów ceramicznych. Wynika to z ich niższego tempa starzenia i właściwości samonaprawczych (w przypadku typów metalizowanej folii), które pozwalają im przetrwać drobne przebicia dielektryczne. Nowoczesne, wysokiej jakości kondensatory ceramiczne również mogą zapewniać doskonałą niezawodność, gdy są używane w ramach określonych parametrów i nie są narażone na ekstremalne naprężenia. Jednak w zastosowaniach krytycznych, gdzie wymagana jest niezawodność na przestrzeni dziesięcioleci, kondensatory foliowe często są preferowanym wyborem.

Podsumowanie: Dokonywanie Właściwego Wyboru

Wybór między kondensatorami ceramicznymi a foliowymi ostatecznie zależy od specyficznych wymagań Twojego zastosowania. Oba typy mają wyraźne zalety i ograniczenia, które czynią je odpowiednimi do różnych scenariuszy. Nie ma jednego „najlepszego” kondensatora; istnieje tylko kondensator najlepiej dopasowany do danego zadania.

Kondensatory ceramiczne wyróżniają się w zastosowaniach, gdzie przestrzeń jest ograniczona, koszt jest czynnikiem decydującym, a wydajność wysokich częstotliwości jest krytyczna. Ich mały rozmiar i doskonałe charakterystyki wysokiej częstotliwości sprawiają, że są idealne do odprzęgania, obejścia i filtrowania w gęstych obwodach cyfrowych, gdzie miniaturyzacja jest kluczowa.

Kondensatory foliowe błyszczą w zastosowaniach wymagających stabilności, precyzji, niezawodności i niskich zniekształceń. Ich doskonała wydajność w obwodach audio, precyzyjnych zastosowaniach analogowych i środowiskach wysokiego napięcia sprawia, że są niezastąpione w wielu projektach, pomimo ich większego rozmiaru.

Rozumiejąc fundamentalne różnice między tymi typami kondensatorów i starannie oceniając swoje specyficzne wymagania, możesz podejmować świadome decyzje, które zoptymalizują wydajność, niezawodność i opłacalność Twojego obwodu. Sztuka projektowania elektronicznego polega nie tylko na tym, aby obwody działały, ale aby działały niezawodnie w każdych oczekiwanych warunkach. Wybór odpowiedniego typu kondensatora jest istotną częścią tej sztuki.

W miarę jak technologia elektroniczna będzie ewoluować, zarówno kondensatory ceramiczne, jak i foliowe pozostaną ważnymi komponentami w zestawie narzędzi projektanta, każdy spełniając kluczowe role w obwodach przyszłości.

Zainteresował Cię artykuł Kondensator Ceramiczny vs Foliowy: Kiedy i Dlaczego?? Zajrzyj też do kategorii Ceramika, znajdziesz tam więcej podobnych treści!
