Tajemnice Głowic Magnetofonowych: Od Zapisu do Odtwarzania

W epoce cyfrowej, gdzie muzyka płynie strumieniami z niewidzialnych chmur, łatwo zapomnieć o magii analogowych technologii, które kiedyś królowały w naszych domach. Magnetofony, zarówno szpulowe, jak i kasetowe, były oknem na świat dźwięku, a ich sercem, bijącym w rytm nagrań, były precyzyjne głowice elektromagnetyczne. To właśnie one odpowiadały za cud zamiany drgań powietrza w namagnesowane ślady na taśmie i odwrotnie. Zrozumienie ich działania to klucz do docenienia inżynierskiego geniuszu, który stał za każdym nagraniem i odtworzeniem ulubionej piosenki.

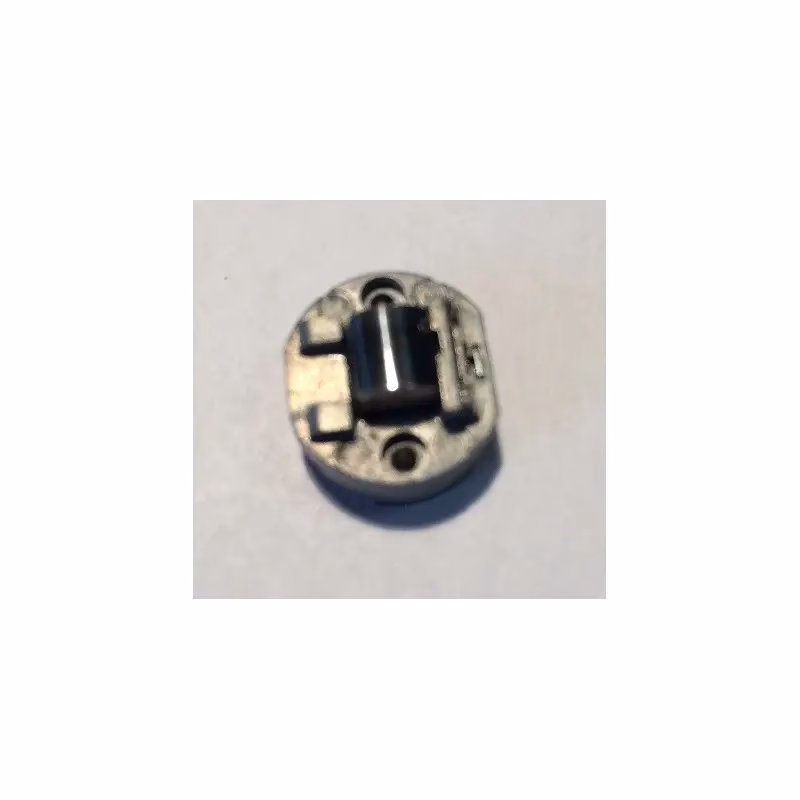

Co to jest Głowica Elektromagnetyczna i Jak Działa?

Głowica elektromagnetyczna to fundamentalny element konstrukcyjny w urządzeniach dokonujących zapisu lub odczytu na nośnikach ferromagnetycznych. Mogą to być stalowe druty, ale najczęściej spotykamy je w postaci taśm magnetycznych wykonanych z tworzywa sztucznego pokrytego materiałem ferromagnetycznym. Wyobraźmy sobie ją jako małą cewkę nawiniętą na rdzeniu, który posiada niezwykle precyzyjną szczelinę. To właśnie nad tą szczeliną przesuwa się taśma, a interakcja pola magnetycznego z materiałem taśmy jest kluczem do całego procesu.

Mechanizm Zapisu: Tworzenie Śladu Dźwięku

Proces zapisu dźwięku na taśmie magnetycznej jest fascynującym przykładem przekształcania energii. Gdy sygnał audio (czyli zmienny prąd elektryczny) dociera do cewki głowicy zapisującej, generuje on zmienne pole elektromagnetyczne w rdzeniu głowicy. To pole koncentruje się w wąskiej szczelinie roboczej głowicy. Gdy taśma magnetyczna przesuwa się przez tę szczelinę, maleńkie cząsteczki ferromagnetyczne na jej powierzchni są namagnesowywane zgodnie ze zmieniającym się polem. Każda zmiana sygnału audio powoduje odpowiadającą zmianę w namagnesowaniu taśmy, tworząc w ten sposób fizyczny, magnetyczny ślad dźwięku. To jak malowanie niewidzialnym pędzlem, gdzie każdy ruch odpowiada tonowi, nucie czy słowu.

Mechanizm Odczytu: Ożywianie Nagrania

Odczyt to proces odwrotny, równie sprytny. Kiedy namagnesowana taśma przesuwa się nad szczeliną głowicy odczytującej, zmienne pole magnetyczne, które zostało zapisane na taśmie, indukuje (wzbudza) napięcie w cewce głowicy. To indukowane napięcie jest niczym innym jak odtworzonym sygnałem audio, który następnie jest wzmacniany i przesyłany do głośników, ożywiając nagranie. Im precyzyjniej głowica odczytuje te subtelne zmiany w polu magnetycznym taśmy, tym wierniej odtwarzany jest dźwięk. Dlatego tak ważna jest jakość materiałów i precyzja wykonania głowicy.

Budowa i Materiały Głowic

Rdzenie głowic są niezwykle precyzyjnymi komponentami, wykonywanymi z cienkich blach specjalnych stopów magnetycznych, takich jak permalloy, sen-alloy czy sen-dust. Wybór tych materiałów nie jest przypadkowy – muszą one charakteryzować się wysoką przenikalnością magnetyczną i niskimi stratami, aby zapewnić efektywny zapis i odczyt sygnałów. Głowice posiadają zazwyczaj dwie szczeliny:

• Szczelina robocza: To kluczowy element, przez który następuje interakcja z taśmą. Jej szerokość jest parametrem krytycznym.
• Szczelina tylna: Występuje w niektórych głowicach, głównie zapisujących. Głowice odtwarzające i uniwersalne zazwyczaj jej nie posiadają. Jej zadaniem jest redukcja pozostałości magnetycznej, co zapobiega trwałemu namagnesowaniu samej głowicy, co mogłoby zniekształcać przyszłe nagrania.

Szerokość szczeliny roboczej to kompromis inżynierski. Dla głowicy zapisującej idealnie powinna być równa połowie grubości warstwy magnetycznej taśmy, co zapewnia optymalne namagnesowanie. Dla głowicy odczytującej z kolei, szerokość ta powinna być jak najmniejsza (rzędu 0,5–1 μm), aby uzyskać jak największe pasmo przenoszenia, czyli zdolność do wiernego odtwarzania szerokiego zakresu częstotliwości (od najniższych basów po najwyższe tony). W głowicach uniwersalnych, które pełnią zarówno funkcję zapisu, jak i odczytu, szerokość szczeliny roboczej jest starannie dobranym kompromisem między tymi dwoma wymaganiami.

Typy Głowic i Ich Zastosowania

Chociaż zasada działania jest podobna, głowice różnią się w zależności od ich przeznaczenia:

• Głowice zapisujące: Optymalizowane do efektywnego namagnesowywania taśmy.
• Głowice odtwarzające: Projektowane do precyzyjnego wykrywania zmian magnetycznych na taśmie i konwertowania ich na sygnał elektryczny.
• Głowice uniwersalne: Łączące funkcje zapisu i odczytu. Są najczęściej spotykane w magnetofonach kasetowych, gdzie ze względów ekonomicznych i konstrukcyjnych stosuje się jedną głowicę do obu zadań.

Poniższa tabela porównuje kluczowe cechy różnych typów głowic:

Cecha	Głowica Zapisująca	Głowica Odtwarzająca	Głowica Uniwersalna
Główna funkcja	Zapis danych	Odczyt danych	Zapis i odczyt danych
Szerokość szczeliny roboczej	Około 1/2 grubości warstwy magnetycznej taśmy	Jak najmniejsza (0,5-1 μm)	Kompromis między zapisem a odczytem
Szczelina tylna	Często obecna (redukcja pozostałości magnetycznej)	Brak	Brak
Optymalizacja	Maksymalne namagnesowanie taśmy	Szerokie pasmo przenoszenia, wierność sygnału	Wszechstronność, balans jakości zapisu/odczytu
Typowe zastosowanie	Magnetofony studyjne, wyspecjalizowane urządzenia	Magnetofony odtwarzające, część magnetofonów studyjnych	Większość magnetofonów kasetowych

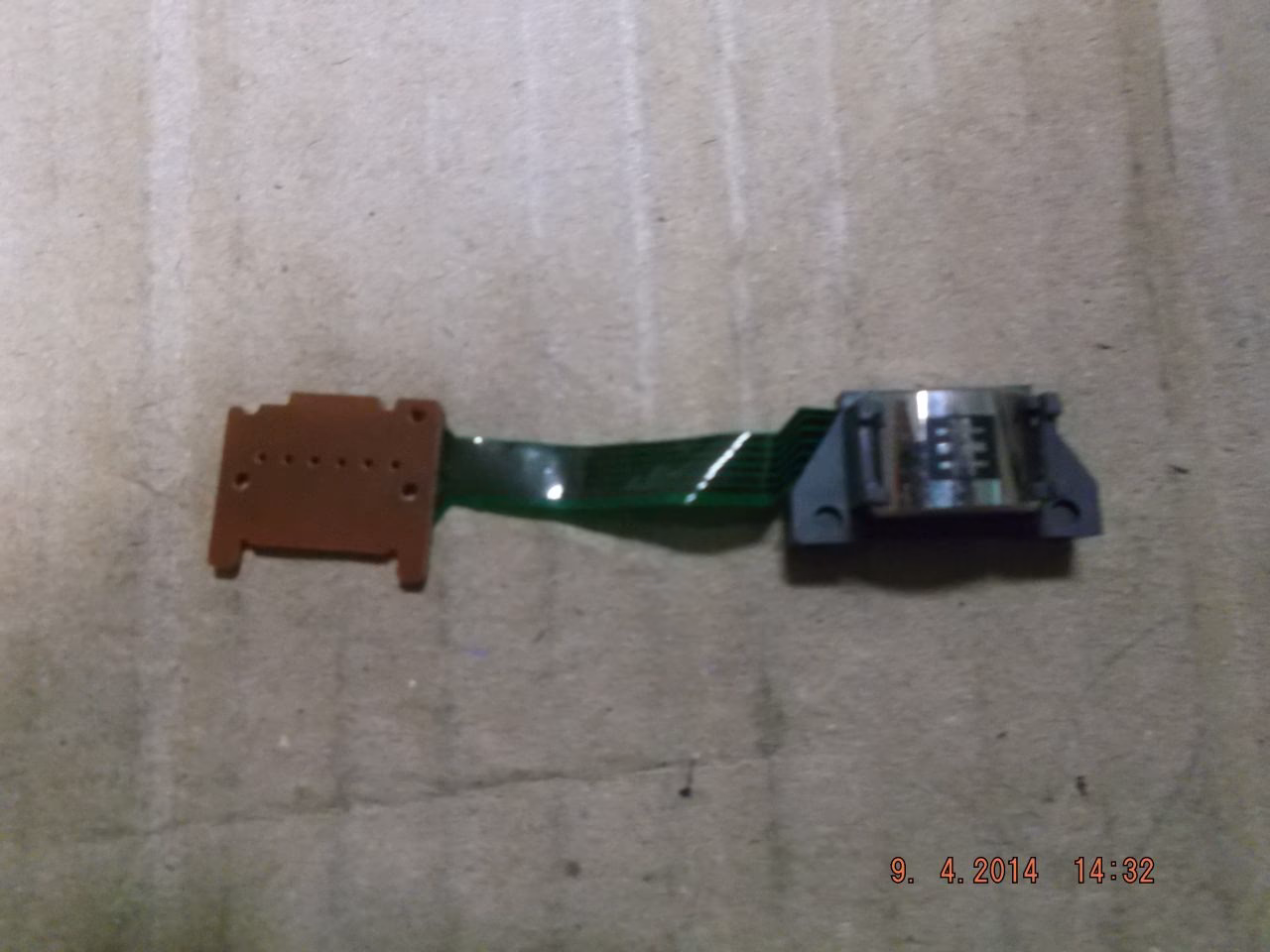

Czyszczenie Głowic i Elementów Toru Przesuwu Taśmy: Klucz do Czystego Dźwięku

Nawet najlepsze głowice z czasem ulegają zabrudzeniu, co nieuchronnie prowadzi do pogorszenia jakości dźwięku. Osady z taśmy, kurz i inne zanieczyszczenia mogą gromadzić się na głowicach, wałkach i rolkach dociskowych. Regularne czyszczenie jest absolutnie niezbędne, aby Twój magnetofon działał optymalnie i dostarczał krystalicznie czysty dźwięk. Poniżej przedstawiamy sprawdzoną metodę czyszczenia.

Niezbędne Narzędzia i Materiały:

• Izopropanol (IPA): Czysty alkohol izopropylowy to najlepszy środek do czyszczenia głowic. Szybko odparowuje i nie pozostawia osadów. Dostępny w sklepach elektronicznych lub zestawach do czyszczenia magnetofonów.
• Patyczki z wacikami: Najlepiej te specjalne, bezpyłowe, do czyszczenia elektroniki, ale zwykłe patyczki do uszu również mogą się sprawdzić, pod warunkiem, że nie pozostawiają włókien.
• Dobre oświetlenie: Latarka czołowa lub lampka biurkowa pozwoli dostrzec nawet najmniejsze zabrudzenia.
• Cierpliwość: To klucz do sukcesu, szczególnie przy czyszczeniu delikatnych głowic.

Proces Czyszczenia Krok po Kroku:

1. Przygotowanie Magnetofonu:

• Upewnij się, że magnetofon jest wyłączony i odłączony od zasilania. Bezpieczeństwo przede wszystkim!
• Otwórz klapkę kasety lub dostęp do toru przesuwu taśmy.

2. Czyszczenie Rolek Dociskowych:

• Zwilż patyczek izopropanolem. Niech będzie wilgotny, ale nie ociekający.
• Delikatnie przyłóż patyczek do rolki dociskowej i obracaj rolkę palcem (lub drugim patyczkiem), aż cała jej powierzchnia zostanie wyczyszczona. Zauważysz brązowe lub czarne osady na patyczku – to zanieczyszczenia z taśmy.
• Po wyczyszczeniu, weź czysty, suchy patyczek i delikatnie wytrzyj rolki do sucha. Upewnij się, że nie ma na nich żadnych śladów wilgoci. Mokre rolki mogą wciągnąć taśmę!

3. Czyszczenie Wałków (Capstanów):

• Podobnie jak rolki, zwilż patyczek izopropanolem.
• Przyłóż patyczek do metalowego wałka. W przypadku wałków, możesz krótko włączyć magnetofon (na sekundę lub dwie), aby wałki obróciły się i ułatwiły czyszczenie całej powierzchni. Rób to ostrożnie i tylko na chwilę.
• Po wyczyszczeniu, użyj suchego patyczka, aby dokładnie osuszyć wałki.

4. Czyszczenie Głowic:

• To najdelikatniejsza część operacji. Głowice są precyzyjnymi elementami i wymagają ostrożności.
• Zwilż patyczek izopropanolem.
• Delikatnie, bez pośpiechu, przecieraj powierzchnię głowic. Ważne jest, aby ruchy były wykonywane w kierunku przesuwu taśmy (czyli poziomo, wzdłuż szczeliny głowicy), a nie w każdym kierunku. Unikaj ruchów góra-dół, które mogą uszkodzić lub zużyć głowicę w niepożądany sposób.
• Często zmieniaj patyczki, gdy tylko zauważysz na nich osad. Głowica musi być idealnie czysta.
• Po dokładnym umyciu, weź czysty, suchy patyczek i delikatnie, ale stanowczo, osusz głowice. Muszą być „czyste jak diament”, bez żadnych smug czy wilgoci. Pozostawiona wilgoć, choć w końcu odparuje, może prowadzić do zniekształcenia dźwięku podczas pierwszego odtwarzania po czyszczeniu.

Dlaczego Czyszczenie Jest Tak Ważne?

• Poprawa jakości dźwięku: Czyste głowice zapewniają optymalny kontakt z taśmą, co przekłada się na wierniejsze odtwarzanie wysokich i niskich tonów oraz ogólną czystość dźwięku. Zabrudzenia mogą tłumić wysokie częstotliwości, powodować zniekształcenia i szumy.
• Zapobieganie uszkodzeniom taśmy: Brudne rolki i wałki mogą wciągać taśmę, prowadząc do jej uszkodzenia, pofałdowania, a nawet zerwania.
• Przedłużenie żywotności sprzętu: Regularna konserwacja zapobiega nadmiernemu zużyciu głowic i innych ruchomych części magnetofonu.

Głowice w Innych Urządzeniach: Od Magnetofonów do Dysków Twardych

Zasada działania głowic magnetycznych nie ogranicza się tylko do magnetofonów. Na zbliżonej zasadzie działają głowice będące elementem odczytująco-zapisującym w jednostkach dyskowych, takich jak dyski twarde (HDD). Tutaj jednak technologia poszła o krok dalej.

W dyskach twardych zwykle stosuje się kilka głowic zamocowanych na ruchomych wysięgnikach, a ich liczba jest jednym z istotnych parametrów technicznych dysku. Kluczową różnicą jest to, że głowice w dyskach twardych nie stykają się z wirującą warstwą nośnika. Zamiast tego unoszą się na mikroskopijnej poduszce powietrznej, co pozwala na ekstremalnie szybki ruch i minimalizuje tarcie. Do zapisu danych służy zazwyczaj głowica elektromagnetyczna cienkowarstwowa, zaś do odczytu często stosuje się głowicę magnetorezystywną. Wykorzystuje ona efekt zmiany oporności elektrycznej materiału (zwykle stopu żelaza i niklu) pod wpływem zmiany pola magnetycznego. Ta technologia pozwala na znacznie gęstszy zapis danych i szybszy odczyt, co jest kluczowe dla współczesnych pamięci masowych.

Często Zadawane Pytania (FAQ)

1. Jak często należy czyścić głowice magnetofonowe?

Częstotliwość czyszczenia zależy od intensywności użytkowania magnetofonu i jakości używanych taśm. Przy regularnym użytkowaniu (kilka godzin dziennie), czyszczenie co kilka dni lub raz w tygodniu jest zalecane. Jeśli zauważysz pogorszenie jakości dźwięku (tłumienie wysokich tonów, zniekształcenia, szumy) lub wizualne zabrudzenia na głowicach, wałkach czy rolkach, to znak, że nadszedł czas na czyszczenie.

2. Czy mogę użyć czegoś innego niż izopropanol do czyszczenia głowic?

Zdecydowanie odradza się używania innych rozpuszczalników, takich jak alkohol etylowy (denaturat), aceton, czy płyny do mycia okien. Mogą one zawierać dodatki, które pozostawią osady, uszkodzą gumowe rolki dociskowe lub nawet zniszczą powierzchnię głowic. Izopropanol jest bezpieczny, skuteczny i szybko odparowuje, co czyni go idealnym wyborem.

3. Co się stanie, jeśli nie będę czyścić głowic?

Brak regularnego czyszczenia prowadzi do nagromadzenia osadów z taśmy na głowicach. Skutkuje to przede wszystkim degradacją jakości dźwięku – staje się on stłumiony, pozbawiony wysokich tonów, a także pojawiają się zniekształcenia i szumy. Ponadto, brudne rolki dociskowe i wałki mogą trwale uszkodzić taśmę, prowadząc do jej pofałdowania, zacięcia się w mechanizmie, a nawet zerwania. W skrajnych przypadkach może to również skrócić żywotność samych głowic.

4. Czy czyszczenie głowic może uszkodzić magnetofon?

Jeśli wykonane prawidłowo i z użyciem odpowiednich środków, czyszczenie nie powinno uszkodzić magnetofonu. Kluczowe jest delikatne obchodzenie się z głowicami, używanie czystego izopropanolu i unikanie nadmiernego nacisku czy ruchów poprzecznych na głowicach. Zawsze upewnij się, że magnetofon jest wyłączony podczas czyszczenia, a wszystkie elementy są suche przed ponownym włożeniem kasety.

5. Czy głowice laserowe działają na tej samej zasadzie?

Nie, głowice laserowe (stosowane np. w odtwarzaczach CD/DVD/Blu-ray) działają na zupełnie innej zasadzie optycznej. Wykorzystują one wiązkę lasera do odczytu mikroskopijnych wgłębień lub zmian odblaskowości na powierzchni dysku, a nie zmiany pola magnetycznego. Są to dwie odrębne technologie zapisu i odczytu danych.

Podsumowanie

Głowice elektromagnetyczne to prawdziwe cuda inżynierii, które przez dziesięciolecia stanowiły fundament analogowego zapisu i odczytu dźwięku. Od precyzyjnego namagnesowywania taśmy po wierne odtwarzanie sygnału, ich rola w magnetofonach jest nie do przecenienia. Zrozumienie ich budowy, działania oraz, co równie ważne, prawidłowa konserwacja, są kluczowe dla zachowania doskonałej jakości dźwięku i przedłużenia żywotności naszych ukochanych urządzeń audio. Dbając o czystość głowic, wałków i rolek, zapewniamy sobie nieprzerwane godziny nostalgicznej podróży w świat analogowego brzmienia.
