Współczesna elektronika stawia przed inżynierami coraz to nowsze wyzwania, a jednym z kluczowych aspektów, szczególnie w szybko rozwijających się dziedzinach takich jak pojazdy elektryczne (EV), jest optymalizacja rozmiaru i wagi komponentów. Tradycyjnie stosowane kondensatory foliowe, choć niezawodne w wielu zastosowaniach, często nie spełniają już tych rygorystycznych wymogów. W odpowiedzi na te potrzeby, wielowarstwowe kondensatory ceramiczne (MLCC) wyłaniają się jako doskonała, a często nawet lepsza alternatywa. Ale czy można po prostu wymienić kondensator foliowy na ceramiczny? Odpowiedź nie jest jednoznaczna i wymaga zrozumienia kluczowych różnic oraz zalet, jakie oferują MLCC w specyficznych warunkach pracy. Zanurzmy się w świat nowoczesnych kondensatorów, aby odkryć, kiedy i dlaczego taka zamiana jest nie tylko możliwa, ale wręcz pożądana.
Dlaczego Zmiana Jest Konieczna? Wyzwania Współczesnej Elektroniki
Projektowanie i rozwój wielu aplikacji, takich jak elektronika mocy w pojazdach elektrycznych, jest obecnie w dużej mierze napędzane troską o rozmiar i wagę. Właśnie dlatego kondensatory foliowe, tradycyjnie używane przez inżynierów elektroników, nie zawsze są najlepszą opcją. Rosnące zapotrzebowanie na miniaturyzację, wyższe częstotliwości przełączania oraz zdolność do pracy w ekstremalnych temperaturach wymuszają poszukiwanie bardziej zaawansowanych rozwiązań. MLCC, dzięki swoim unikalnym właściwościom, stają się coraz bardziej atrakcyjnym wyborem, oferując kompaktowe wymiary przy zachowaniu, a nawet poprawie, parametrów pracy. Ta zmiana paradygmatu technologicznego jest szczególnie widoczna w sektorach, gdzie każdy milimetr sześcienny i każdy gram mają znaczenie, a niezawodność w trudnych warunkach jest absolutnym priorytetem.
Kondensatory Foliowe vs. Ceramiczne (MLCC): Główne Różnice
Zanim zagłębimy się w szczegóły, warto przypomnieć podstawowe definicje. Kondensator to element elektroniczny służący do gromadzenia energii elektrycznej w polu elektrostatycznym. Składa się z dwóch okładzin (przewodników) oddzielonych dielektrykiem (izolatorem). Różnice w typie dielektryka i konstrukcji prowadzą do powstania różnych typów kondensatorów, z których każdy ma swoje unikalne cechy i zastosowania.
Kondensatory foliowe wykorzystują folię z tworzywa sztucznego (np. poliester, polipropylen, poliwęglan) jako dielektryk. Charakteryzują się wysoką wytrzymałością napięciową, niskim prądem upływu i dobrą stabilnością w szerokim zakresie temperatur. Jednak ich stosunkowo duże rozmiary i ograniczona gęstość pojemności sprawiają, że są mniej odpowiednie do zastosowań wymagających miniaturyzacji.
Wielowarstwowe kondensatory ceramiczne (MLCC) natomiast, jak sama nazwa wskazuje, używają materiałów ceramicznych jako dielektryka. Ich konstrukcja opiera się na naprzemiennych warstwach metalowych elektrod i dielektryka ceramicznego, co pozwala na uzyskanie dużej pojemności w bardzo małej obudowie. To właśnie ta kompaktowość, w połączeniu z rosnącymi możliwościami w zakresie napięcia i pojemności, czyni je tak atrakcyjnymi dla nowoczesnych projektów.
Zalety Kondensatorów Ceramicznych (MLCC) w Nowoczesnych Zastosowaniach
Przejście z kondensatorów foliowych na MLCC wiąże się z szeregiem korzyści, które odpowiadają na najbardziej palące potrzeby współczesnej elektroniki:
Odporność na Wysokie Temperatury
Jednym z głównych czynników przemawiających za rezygnacją z kondensatorów foliowych jest potrzeba pracy w coraz wyższych temperaturach. Standardowe kondensatory foliowe zazwyczaj pracują w zakresie od -40°C do +105°C. MLCC zbudowane z ceramiki strontowo-bizmutowo-żelazowo-tytanowej (SBFT), materiału dielektrycznego znanego pod marką Hiteca od Knowles Precision Devices, są doskonale przystosowane do pracy w znacznie wyższych temperaturach. MLCC opracowane z wykorzystaniem Hiteca mogą wytrzymać temperatury pracy od -55°C do +125°C, co stanowi znaczną poprawę i otwiera drogę do zastosowań w bardziej wymagających środowiskach.
Niskie Straty i Samo-nagrzewanie
Wybierając kondensator do pracy w wysokich temperaturach, warto zrozumieć, jak warunki pracy mogą wpływać na jego temperaturę wewnętrzną. Kiedy prąd przemienny (tętnienia) przepływa przez kondensator, wewnątrz komponentu rozprasza się moc, powodując straty energii w postaci ciepła. Zaletą MLCC opartych na Hiteca jest to, że Hiteca ma niższe właściwości samonagrzewania i niższe straty. Pozwala to kondensatorowi na obsługę znacznie wyższych prądów tętnienia niż konwencjonalne kondensatory ceramiczne, co przekłada się na większą stabilność i niezawodność w dynamicznych warunkach pracy.
Wytrzymałość Mechaniczna i Niezawodność
Zdolność do wytrzymywania naprężeń mechanicznych w trudniejszych środowiskach jest obszarem, który zazwyczaj budzi obawy inżynierów przy użyciu MLCC. W odpowiedzi na to, Knowles Precision Devices opracowało technologię elastycznych zakończeń o nazwie Flexicap. Flexicap to polimerowe zakończenie o strukturze włóknistej, które skutecznie redukuje naprężenia mechaniczne wywierane na ceramiczną część kondensatora o około 50 procent. Komponenty z certyfikatem AEC-Q200 zakończone Flexicap charakteryzują się wyższą odpornością na pękanie mechaniczne i oferują gwarantowane ugięcie w teście zginania o 5 mm, co znacznie przekracza minimalny standard branżowy dla elastyczności. Dzięki temu MLCC stają się bardziej odporne i niezawodne, nawet w wymagających aplikacjach motoryzacyjnych.
Zwiększony Zakres Napięcia i Pojemności
W ostatnich latach MLCC przeszły znaczące udoskonalenia w zakresie możliwości napięciowych i pojemnościowych, coraz bardziej pokrywając się z możliwościami kondensatorów foliowych w niektórych zastosowaniach. Na przykład, trend w aplikacjach elektroniki mocy w kierunku wyższych częstotliwości przełączania zmniejsza wymaganą pojemność, co przenosi wiele aplikacji w obszar nakładania się, gdzie MLCC mogą konkurować z kondensatorami foliowymi. Ogólnie rzecz biorąc, technologia MLCC przeszła długą drogę w ostatnich latach, stając się konkurencyjną, a w wielu przypadkach lepszą, alternatywą dla kondensatorów foliowych. Obawy dotyczące zdolności MLCC do niezawodnej pracy w wyższych temperaturach i odporności na pękanie w trudnych warunkach zostały rozwiane dzięki postępom technologicznym, takim jak Hiteca i Flexicap. Dzięki temu MLCC są obecnie idealnym rozwiązaniem, które pomaga zmniejszyć ogólny rozmiar podsystemów zasilania bez poświęcania możliwości systemu ani niezawodności.
Rodzaje Kondensatorów i Ich Charakterystyka
Na rynku elektroniki znajdziemy wiele rodzajów kondensatorów, różniących się budową, materiałami i przeznaczeniem. Znajomość ich specyfiki jest kluczowa dla prawidłowego doboru komponentów.
Kondensatory Foliowe
W kondensatorach foliowych dielektrykiem jest folia wykonana z tworzywa sztucznego, takiego jak poliester, polipropylen czy poliwęglan. Każdy z tych materiałów ma różne właściwości, m.in. dopuszczalną temperaturę pracy i odporność na przebicie elektryczne. Kondensatory foliowe nadają się do pracy przy dużym prądzie, mają wysoką wytrzymałość napięciową i znikomy prąd upływu. Ich wadą jest jednak stosunkowo niewielka pojemność w stosunku do rozmiaru, co ogranicza ich zastosowanie w miniaturyzacji.
Kondensatory Elektrolityczne
Kondensatory elektrolityczne wykorzystują tlenek metalu (np. glinu lub tantalu) jako dielektryk. Wyróżniamy tańsze aluminiowe, które mają gorsze parametry, oraz droższe tantalowe o wysokiej klasie właściwości. W porównaniu z innymi rodzajami, kondensatory elektrolityczne cechują się bardzo dużą pojemnością przy stosunkowo małych rozmiarach. Do wad zalicza się z kolei niewielką rezystancję szeregową (ESR) i indukcyjność szeregową (ESL), które mogą wpływać na ich wydajność w wysokich częstotliwościach. Co najważniejsze, kondensatory elektrolityczne są zazwyczaj polaryzowane, co oznacza, że należy zwrócić szczególną uwagę na prawidłowe podłączenie, ponieważ błędna instalacja może doprowadzić nawet do wybuchu urządzenia! Są powszechnie stosowane w zasilaczach i układach filtrujących.

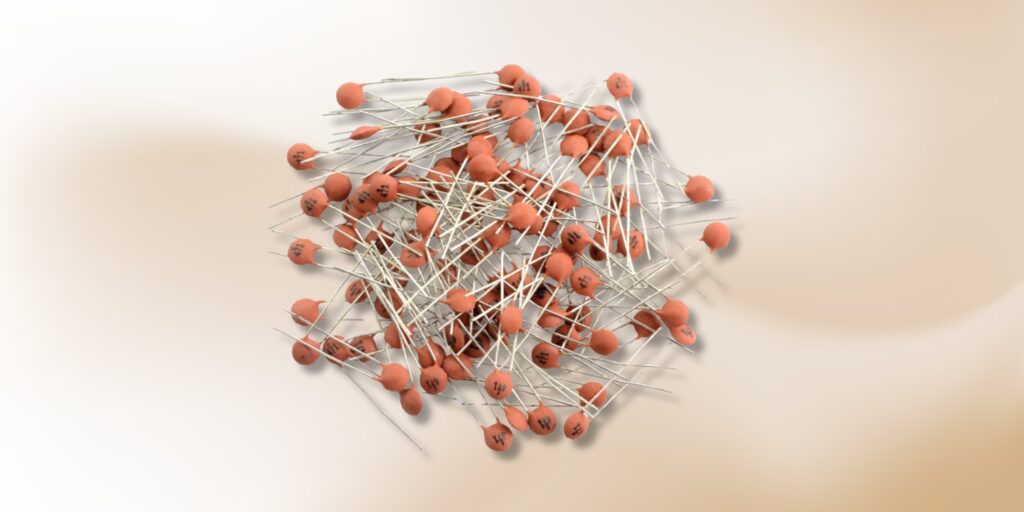

Kondensatory Ceramiczne
W kondensatorach ceramicznych dielektrykiem są materiały ceramiczne, które mogą różnić się właściwościami. Ten typ kondensatorów charakteryzuje się doskonałą stabilnością temperaturową, lepiej utrzymuje nominalną pojemność oraz zapewnia mniejsze straty. Cechują się jednak niewielką pojemnością w porównaniu do elektrolitycznych, choć technologia MLCC znacznie zwiększyła ich możliwości. Płytki okładzin są układane warstwowo, co przypomina konstrukcję kanapki, umożliwiając osiągnięcie wysokiej gęstości pojemności w miniaturowej obudowie.
Kondensatory, niezależnie od typu dielektryka, mogą być montowane na dwa główne sposoby: przewlekle (THT - Through-Hole Technology) i powierzchniowo (SMD - Surface Mount Device). Montaż THT polega na umieszczeniu wyprowadzeń elementu w otworach płytki drukowanej i przylutowaniu ich po drugiej stronie. Montaż SMD natomiast to przyklejanie komponentów za pomocą specjalnej pasty lutowniczej i utwardzanie w piecu, co jest standardem w nowoczesnej, zautomatyzowanej produkcji.
Kiedy Wymienić Kondensator? Oznaki Uszkodzenia i Metody Sprawdzania
Wiele osób nie zdaje sobie sprawy, że niedziałający sprzęt elektroniczny można często szybko naprawić, wymieniając tylko jeden uszkodzony element – kondensator. Ale jak sprawdzić, czy kondensator jest uszkodzony w pierwszej kolejności? Można to zrobić na dwa główne sposoby.
Jak sprawdzić kondensatory elektrolityczne?
Uszkodzone kondensatory elektrolityczne często zdradzają swoją awarię poprzez widoczne oznaki zewnętrzne, podobne do starych, zużytych baterii. Jeśli na ich obudowach zauważysz wybrzuszenia (szczególnie na górze), pęknięcia, a nawet wyciek elektrolitu (często widoczny jako brązowy osad), wówczas niezwłocznie należy wymienić element. Wyciek elektrolitu może również powodować korozję na płytce drukowanej. Niestety, nie zawsze można zaobserwować zewnętrzne oznaki uszkodzenia, a w wielu przypadkach jedyną skuteczną metodą jest przeprowadzenie pomiaru.
Jak sprawdzić kondensator miernikiem uniwersalnym?
Większość uniwersalnych multimetrów posiada funkcję pomiaru pojemności kondensatorów, co jest podstawowym krokiem w diagnostyce. Producenci umieszczają na obudowach kondensatorów wartości nominalne parametrów, w tym pojemności. Jest to informacja, na podstawie której przeprowadzisz pomiar. Po podłączeniu kondensatora do multimetru, jeśli wskaże on pojemność znacznie mniejszą niż nominalna (np. o 20% lub więcej), będzie to znak, że element jest uszkodzony i wymaga wymiany. Należy pamiętać, że niektóre multimetrów mogą mieć ograniczony zakres pomiaru pojemności (np. do 20 µF, jak w przykładzie z DECK Grundig). Dla bardziej zaawansowanej diagnostyki, takiej jak kontrola rezystancji szeregowej (ESR – Equivalent Series Resistance) lub indukcyjności szeregowej (ESL – Equivalent Series Inductance), potrzebny jest specjalistyczny sprzęt, taki jak miernik ESR lub dedykowany LCR-miernik. Wysokie ESR jest częstą przyczyną awarii kondensatorów elektrolitycznych, nawet jeśli ich pojemność wydaje się prawidłowa.
Żywotność Kondensatorów: Co Należy Wiedzieć?
Trwałość kondensatorów to kwestia, która często nurtuje użytkowników i serwisantów elektroniki. Na podstawie praktycznych obserwacji, jak choćby w przypadku DECK Grundig CF 5500 z 1980 roku, kondensatory renomowanych firm takich jak ELNA czy NICHIKON po 28 latach straciły średnio zaledwie około 8-10% swojej wartości początkowej. Jest to wynik bardzo dobry, świadczący o wysokiej jakości tych komponentów. Niestety, w przypadku kondensatorów niskiej jakości, często określanych mianem „chińszczyzny”, sytuacja może wyglądać zupełnie inaczej. Nowe egzemplarze potrafią już na starcie mieć niedomiar pojemności, a ich żywotność jest znacznie krótsza. Niska jakość materiałów i procesów produkcyjnych sprawia, że takie kondensatory są bardziej podatne na szybką degradację, przegrzewanie się i uszkodzenia, co często skutkuje niestabilną pracą urządzenia lub jego całkowitą awarią w krótkim czasie. Wybór odpowiednich, sprawdzonych komponentów jest kluczowy dla długowieczności i niezawodności każdego urządzenia elektronicznego.
Tabela Porównawcza: Kondensatory Foliowe vs. MLCC
Poniżej przedstawiamy kluczowe różnice między kondensatorami foliowymi a wielowarstwowymi kondensatorami ceramicznymi (MLCC), które pomogą w podjęciu decyzji o ich zastosowaniu.
| Cecha | Kondensatory Foliowe | Wielowarstwowe Kondensatory Ceramiczne (MLCC) |
|---|---|---|
| Typ Dielektryka | Poliester, Polipropylen, Poliwęglan | Materiały ceramiczne (np. SBFT/Hiteca) |
| Typowa Pojemność | Niska do średniej | Niska do bardzo wysokiej (dzięki warstwowej konstrukcji) |
| Zakres Temperatur Pracy | Standardowo -40°C do +105°C | Standardowo -55°C do +125°C (Hiteca: do +125°C i więcej) |
| Odporność na Prąd Tętnienia | Dobra, ale mogą się nagrzewać | Bardzo dobra (niskie straty, niskie samonagrzewanie z Hiteca) |
| Rozmiar i Waga | Większe, cięższe | Znacznie mniejsze, lżejsze (wysoka gęstość mocy) |
| Wytrzymałość Mechaniczna | Dobra | Ulepszona (z technologiami jak Flexicap - redukcja naprężeń o 50%) |
| Stabilność Parametrów | Dobra | Doskonała stabilność temperaturowa pojemności |
| Typowe Zastosowania | Filtry audio, układy rezonansowe, zasilacze liniowe | Elektronika mocy, pojazdy elektryczne, zasilacze impulsowe, układy wysokiej częstotliwości |
Najczęściej Zadawane Pytania (FAQ)
1. Czy mogę wymienić kondensator foliowy na ceramiczny w każdym przypadku?
Nie w każdym przypadku. Chociaż MLCC stają się coraz bardziej wszechstronne i w wielu zastosowaniach przewyższają kondensatory foliowe, kluczowe jest rozważenie specyficznych wymagań aplikacji. Należy wziąć pod uwagę nominalną pojemność, dopuszczalne napięcie, prąd tętnienia, stabilność temperaturową, a także ewentualną polaryzację (MLCC są niepolaryzowane, elektrolityczne są polaryzowane). W niektórych specjalistycznych zastosowaniach audio lub precyzyjnych filtrach, gdzie wymagana jest bardzo wysoka liniowość i stabilność w czasie, kondensatory foliowe mogą nadal być preferowane, choć MLCC z dielektrykami klasy I (C0G/NP0) oferują doskonałą stabilność.
2. Czy MLCC są zawsze lepsze od kondensatorów foliowych?
Nie zawsze, ale w wielu nowoczesnych aplikacjach, zwłaszcza tych wymagających miniaturyzacji, pracy w wysokich temperaturach, wysokich prądach tętnienia i wysokich częstotliwościach przełączania, MLCC oferują znaczące przewagi. Ich kompaktowość i coraz lepsze parametry sprawiają, że są często bardziej efektywnym i niezawodnym wyborem, co jest kluczowe w pojazdach elektrycznych i zaawansowanej elektronice mocy.
3. Co to jest Hiteca i Flexicap?
Hiteca to marka dielektryka ceramicznego (strontowo-bizmutowo-żelazowo-tytanowego, SBFT) firmy Knowles Precision Devices, używanego w MLCC. Zapewnia on znacznie szerszy zakres temperatur pracy (-55°C do +125°C) oraz niższe straty i samonagrzewanie, co pozwala na obsługę wyższych prądów tętnienia. Flexicap to technologia elastycznych zakończeń polimerowych, również opracowana przez Knowles Precision Devices, która redukuje naprężenia mechaniczne na ceramicznej części kondensatora o około 50%. Zwiększa to odporność MLCC na pękanie i uszkodzenia mechaniczne, czyniąc je bardziej wytrzymałymi w trudnych warunkach.
4. Jakie są główne czynniki do rozważenia przy wyborze MLCC?
Przy wyborze odpowiedniego MLCC do aplikacji należy wziąć pod uwagę kilka czynników: pojemność i nominalne napięcie, dopuszczalny zakres temperatur pracy, odporność na prąd tętnienia (ripple current), stabilność parametrów w funkcji temperatury i napięcia (dla dielektryków klasy II, takich jak X7R, pojemność może zmieniać się z napięciem i temperaturą), wytrzymałość mechaniczną (szczególnie w środowiskach narażonych na wibracje) oraz rozmiar fizyczny.
5. Czy kondensatory ceramiczne są polaryzowane?
Nie, kondensatory ceramiczne (w tym MLCC) są niepolaryzowane. Oznacza to, że mogą być podłączone w dowolnej orientacji w obwodzie, bez ryzyka uszkodzenia, w przeciwieństwie do kondensatorów elektrolitycznych, które są polaryzowane i wymagają prawidłowego podłączenia biegunów.
Podsumowanie
Technologia wielowarstwowych kondensatorów ceramicznych (MLCC) przeszła w ostatnich latach rewolucję, czyniąc je nie tylko konkurencyjnymi, ale w wielu przypadkach wręcz lepszymi od tradycyjnych kondensatorów foliowych. Obawy dotyczące ich zdolności do niezawodnej pracy w wyższych temperaturach czy odporności na pękanie w trudnych warunkach zostały skutecznie rozwiane dzięki postępowi technologicznemu, takiemu jak materiały Hiteca i elastyczne zakończenia Flexicap. W rezultacie, MLCC stanowią obecnie idealne rozwiązanie, które pomaga zmniejszyć ogólny rozmiar podsystemów zasilania bez poświęcania możliwości systemu czy jego niezawodności. W świecie, gdzie miniaturyzacja i wydajność są kluczowe, MLCC są przyszłością elektroniki, oferując kompaktowe wymiary i niezawodność, które spełniają, a nawet przekraczają, wymagania najbardziej zaawansowanych aplikacji.
