Zapewne każdy z nas słyszał o niezwykłej zdolności kawałka świecy zapłonowej do natychmiastowego rozbijania szyb, co jest często przedstawiane w filmach akcji. To, co dla wielu pozostaje zagadką, dla inżynierów materiałowych jest doskonale zrozumiałe i opiera się na fascynujących właściwościach jednego z najtwardszych i najbardziej wszechstronnych materiałów ceramicznych – tlenku glinu. Ale dlaczego właśnie tlenek glinu, powszechnie stosowany w ceramice, wykazuje taką moc? Odpowiedź tkwi w jego unikalnej budowie krystalicznej i zdolności do koncentrowania ogromnej energii w jednym punkcie. W niniejszym artykule zagłębimy się w świat ceramiki, wyjaśniając mechanizm stojący za zjawiskiem rozbijania szkła, a także przyjrzymy się innej, równie intrygującej grupie materiałów – kompozytom metalowo-ceramicznym, które rewolucjonizują współczesną inżynierię.

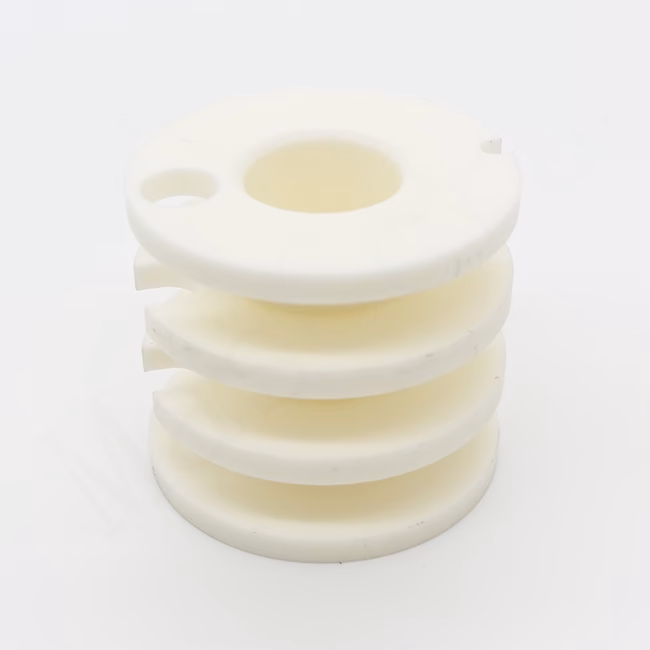

Dlaczego ceramika z tlenku glinu jest tak twarda?
" + "
Tlenek glinu (Al2O3), znany również jako korund w swojej naturalnej, krystalicznej formie (np. rubin i szafir), jest materiałem o wyjątkowej twardości. W skali Mohsa, która mierzy twardość minerałów, tlenek glinu zajmuje pozycję 9, ustępując jedynie diamentowi (10). Ta niezwykła twardość wynika z silnych wiązań jonowo-kowalencyjnych między atomami aluminium i tlenu w jego strukturze krystalicznej. Atomy te są ciasno upakowane w regularną sieć, tworząc bardzo stabilny i odporny na odkształcenia materiał.
" + "
W porównaniu do szkła, które jest materiałem amorficznym (nie posiada uporządkowanej struktury krystalicznej) i ma znacznie niższą twardość (zazwyczaj około 5-6 w skali Mohsa), tlenek glinu jest znacznie twardszy i bardziej sztywny. Dzięki temu, gdy ostry kawałek ceramiki z tlenku glinu uderzy w szkło, nie ulega on łatwemu odkształceniu ani zniszczeniu, lecz przenosi całą siłę uderzenia na powierzchnię szkła. To właśnie ta różnica w twardości i sztywności jest kluczowa dla zrozumienia, dlaczego ceramika z tlenku glinu potrafi tak skutecznie rozbijać szkło.
" + "
Mechanizm rozbijania szkła przez tlenek glinu
" + "
Kiedy mały, ostry fragment ceramiki z tlenku glinu, taki jak końcówka izolatora świecy zapłonowej, uderza w szybę, dzieje się coś wyjątkowego. Szkło, mimo swojej pozornej solidności, jest materiałem kruchym. Oznacza to, że jest bardzo odporne na ściskanie, ale stosunkowo słabe na rozciąganie. Gdy uderzamy w szybę, energia kinetyczna uderzenia jest skoncentrowana na bardzo małej powierzchni styku między ostrym punktem ceramiki a szkłem. Ta koncentracja siły prowadzi do wytworzenia ogromnego ciśnienia w miejscu uderzenia.
" + "
W wyniku tego wysokiego ciśnienia, w szkle powstają mikropęknięcia. Ze względu na jego kruchość, pęknięcia te rozchodzą się błyskawicznie, często z prędkością dźwięku w szkle, w każdym kierunku od punktu uderzenia. Energia uderzenia zostaje przekształcona w energię powierzchniową nowych pęknięć, co prowadzi do szybkiego i spektakularnego rozpadu struktury szkła. To właśnie fenomen koncentracji energii na niewielkim obszarze, połączony z naturalną kruchością szkła i ekstremalną twardością tlenku glinu, sprawia, że kawałek świecy zapłonowej jest tak skuteczny w rozbijaniu szyb.
" + "
Inne zastosowania ceramiki z tlenku glinu
" + "
Poza świecami zapłonowymi, tlenek glinu jest jednym z najszerzej stosowanych materiałów ceramicznych w wielu gałęziach przemysłu, co świadczy o jego niezwykłej wszechstronności i doskonałych właściwościach. Jego wysoka twardość, odporność na zużycie, wysoka temperatura topnienia i stabilność chemiczna sprawiają, że jest niezastąpiony w wielu wymagających zastosowaniach.
" + "
- " + "
- Narzędzia ścierne i polerskie: Ze względu na swoją twardość, tlenek glinu jest powszechnie używany do produkcji tarcz szlifierskich, papierów ściernych i past polerskich.
- Komponenty odporne na zużycie: W przemyśle maszynowym Al2O3 jest wykorzystywany do produkcji łożysk, uszczelnień, dysz i innych części, które muszą wytrzymać intensywne tarcie i ścieranie.
- Pancerze balistyczne: Ze względu na swoją twardość i niską gęstość, płytki ceramiczne z tlenku glinu są używane w kamizelkach kuloodpornych i pancerzach pojazdów.
- Biomateriały: Biokompatybilność tlenku glinu sprawia, że jest idealny do implantów medycznych, takich jak główki i panewki stawów biodrowych, gdzie wymagana jest wysoka odporność na zużycie i obojętność biologiczna.
- Elektronika: Tlenek glinu jest doskonałym izolatorem elektrycznym i ma wysoką przewodność cieplną, co czyni go idealnym materiałem do podłoży w układach scalonych, izolatorów w urządzeniach elektrycznych i komponentów w laserach.
- Przemysł chemiczny: Odporność na korozję i wysokie temperatury sprawia, że Al2O3 jest używany w tyglach, rurach piecowych i elementach reaktorów chemicznych.
" + "
" + "
" + "
" + "
" + "
" + "
" + "
To tylko niektóre z przykładów, które podkreślają, jak fundamentalne znaczenie ma tlenek glinu we współczesnej inżynierii materiałowej.

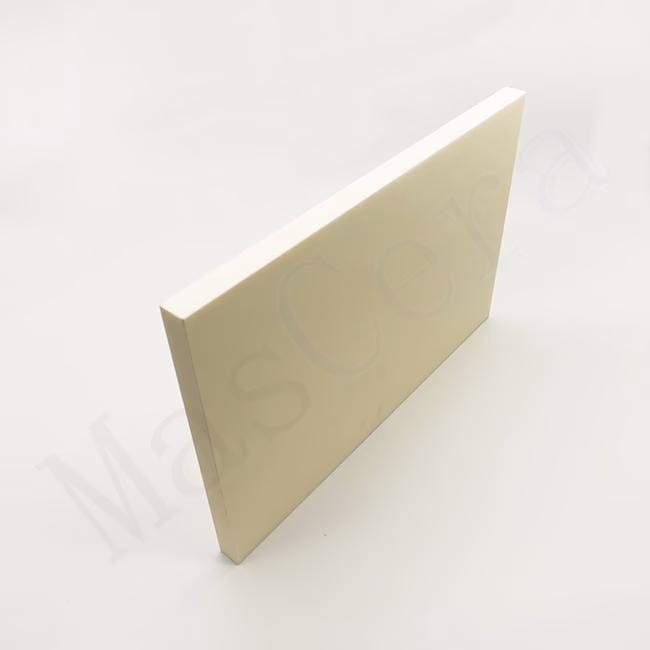

Czym są kompozyty metalowo-ceramiczne?
" + "
Podczas gdy czysta ceramika, taka jak tlenek glinu, oferuje niezrównaną twardość i odporność na zużycie, często charakteryzuje się również znaczną kruchością. Metale z kolei są zwykle bardziej ciągliwe i odporne na pękanie, ale mogą być mniej twarde i odporne na ścieranie. Aby połączyć najlepsze cechy obu tych klas materiałów, naukowcy i inżynierowie opracowali kompozyty metalowo-ceramiczne (MMC – Metal-Matrix Composites).
" + "
Kompozyty metalowo-ceramiczne to specjalna klasa materiałów, w których metalowa matryca (np. aluminium, tytan, kobalt, żelazo, nikiel) jest wzmacniana przez cząstki, włókna lub inne formy ceramiki (np. tlenek glinu, węglik krzemu, borowodorek tytanu). Celem jest stworzenie materiału, który łączy wysoką twardość, odporność na zużycie i stabilność termiczną ceramiki z plastycznością, udarnością i zdolnością do przewodzenia ciepła/elektryczności metalu. Dzięki temu możliwe jest „dostrajanie” właściwości materiału do bardzo specyficznych wymagań aplikacji, co czyni je niezwykle cennymi w zaawansowanych zastosowaniach inżynieryjnych.
" + "
Rozwój technik wytwarzania, w tym druku 3D (wytwarzanie przyrostowe), otwiera nowe możliwości w produkcji tych złożonych materiałów, umożliwiając tworzenie skomplikowanych kształtów i optymalizację rozkładu wzmocnień ceramicznych w matrycy metalowej.
" + "
Rodzaje i zastosowania kompozytów metalowo-ceramicznych
" + "
Różnorodność dostępnych metali i ceramik pozwala na tworzenie szerokiej gamy kompozytów metalowo-ceramicznych, z których każdy jest zoptymalizowany pod kątem konkretnych właściwości i zastosowań:
" + "
- " + "
- Kompozyty z matrycą tytanową (Ti-MMC): Matryca tytanowa jest lekka i ma doskonałą odporność na korozję. Wzmocnienie ceramiką, taką jak węglik krzemu (SiC) lub tlenek glinu (Al2O3), poprawia jej twardość, wytrzymałość na wysoką temperaturę i odporność na pełzanie. Znajdują zastosowanie w przemyśle lotniczym (elementy silników, kadłubów), biomedycznym (implanty ortopedyczne) oraz w sportach wyczynowych.
- Kompozyty z matrycą kobaltową (Co-MMC): Kobalt jest znany z wysokiej odporności na zużycie i korozję, zwłaszcza w wysokich temperaturach. W połączeniu z ceramiką, taką jak węglik wolframu (WC) lub węglik tytanu (TiC), tworzy materiały o ekstremalnej twardości i odporności na ścieranie. Są one szeroko stosowane w narzędziach skrawających (np. wiertła, frezy), elementach odpornych na zużycie w przemyśle wydobywczym i energetycznym.
- Kompozyty z matrycą żelazną (Fe-MMC): Kompozyty te wykorzystują matrycę stalową lub żeliwną, wzmocnioną ceramiką. Poprawiają one odporność na zużycie, twardość i wytrzymałość na wysoką temperaturę stali, zachowując jednocześnie ich relatywnie niski koszt i łatwość obróbki. Stosuje się je w częściach samochodowych (np. tarcze hamulcowe, cylindry), elementach maszyn rolniczych i komponentach narażonych na duże obciążenia w przemyśle ciężkim.
- Kompozyty z matrycą niklową (Ni-MMC): Nikiel jest ceniony za swoją odporność na korozję i wysoką temperaturę. Wzmocnienie ceramiką, taką jak Al2O3, SiC lub ZrO2 (tlenek cyrkonu), dodatkowo poprawia ich wytrzymałość na pełzanie i stabilność w ekstremalnych warunkach. Znajdują zastosowanie w turbinach gazowych, silnikach odrzutowych, wymiennikach ciepła i innych aplikacjach wysokotemperaturowych.
- Kompozyty z matrycą aluminiową (Al-MMC): Aluminium jest lekkie i ma dobrą przewodność. Wzmocnienie ceramiką (np. Al2O3, SiC) znacznie zwiększa jego twardość, wytrzymałość na rozciąganie i moduł sprężystości, jednocześnie minimalnie zwiększając gęstość. Są to jedne z najbardziej popularnych MMC, używane w przemyśle motoryzacyjnym (bloki silników, elementy zawieszenia), lotniczym (struktury kadłubów, komponenty satelitów), sportowym i elektronicznym (radiatory).
" + "
" + "
" + "
" + "
" + "
" + "
Każdy z tych typów kompozytów oferuje unikalną kombinację właściwości, co pozwala inżynierom na projektowanie materiałów dokładnie dopasowanych do specyficznych potrzeb, otwierając drzwi do innowacji w wielu sektorach przemysłu.
" + "
Zalety i wyzwania w produkcji kompozytów metalowo-ceramicznych
" + "
Kompozyty metalowo-ceramiczne stanowią obiecującą klasę materiałów, oferującą szereg znaczących zalet w porównaniu do konwencjonalnych metali czy ceramik. Ich główne atuty to:
" + "
- " + "
- Zwiększona twardość i odporność na zużycie: Dzięki obecności twardych cząstek ceramicznych, kompozyty te wykazują znacznie lepszą odporność na ścieranie i erozję.
- Wyższa wytrzymałość i sztywność: Ceramiczne wzmocnienia poprawiają właściwości mechaniczne matrycy metalowej, zwiększając jej wytrzymałość na rozciąganie i ściskanie, a także moduł sprężystości.
- Lepsza stabilność termiczna: Wiele kompozytów metalowo-ceramicznych zachowuje swoje właściwości mechaniczne w wyższych temperaturach niż czyste metale.
- Zmniejszona waga: W przypadku kompozytów z lekkimi matrycami metalowymi (np. aluminium, tytan) i lekkimi wzmocnieniami ceramicznymi, możliwe jest uzyskanie materiałów o bardzo korzystnym stosunku wytrzymałości do masy.
- Możliwość dostrajania właściwości: Poprzez zmianę rodzaju matrycy, wzmocnienia, jego kształtu, rozmiaru i objętości, można precyzyjnie kontrolować finalne właściwości materiału.
" + "
" + "
" + "
" + "
" + "
" + "
Jednak produkcja kompozytów metalowo-ceramicznych wiąże się również z pewnymi wyzwaniami:
" + "
- " + "
- Złożoność produkcji: Procesy wytwarzania są często bardziej skomplikowane i kosztowne niż w przypadku konwencjonalnych materiałów, wymagając specjalistycznych technik, takich jak metalurgia proszków, odlewanie ze wzmocnieniem in-situ, czy wspomniane wytwarzanie przyrostowe (druk 3D).
- Problemy z interfejsem: Kluczowym wyzwaniem jest zapewnienie silnego i stabilnego wiązania między matrycą metalową a wzmocnieniem ceramicznym, aby uniknąć delaminacji i pogorszenia właściwości.
- Obróbka: Wysoka twardość kompozytów może utrudniać ich obróbkę mechaniczną, wymagając specjalistycznych narzędzi i technik.
- Koszt: Wyższe koszty surowców i produkcji mogą ograniczać ich zastosowanie do bardziej zaawansowanych i wymagających aplikacji.
" + "
" + "
" + "
" + "
" + "
Mimo tych wyzwań, ciągły rozwój technologii i badań nad nowymi materiałami sprawia, że kompozyty metalowo-ceramiczne stają się coraz bardziej dostępne i atrakcyjne dla szerokiego zakresu zastosowań.
" + "
Porównanie Właściwości Materiałów
" + "
Aby lepiej zrozumieć, jak kompozyty metalowo-ceramiczne łączą właściwości swoich składników, przyjrzyjmy się przykładowemu porównaniu:
" + "
| Właściwość | Metal (np. Czyste Aluminium) | Ceramika (np. Czysty Tlenek Glinu) | Kompozyt (Al-Al2O3 MMC) |
|---|---|---|---|
| Twardość (skala Mohsa) | 2-3 | 9 | 5-8 (zależnie od zawartości ceramiki) |
| Wytrzymałość na rozciąganie | Dobra | Niska (kruchy) | Bardzo dobra (znacznie lepsza niż czyste Al) |
| Odporność na ścieranie | Niska | Wyjątkowo wysoka | Wysoka |
| Udarność (odporność na uderzenia) | Wysoka (ciągliwy) | Niska (kruchy) | Dobra (lepsza niż ceramika, zadowalająca) |
| Przewodność elektryczna | Bardzo wysoka | Niska (izolator) | Zmienna (zależna od składu) |
" + "
Tabela ta jasno pokazuje, że kompozyty metalowo-ceramiczne są inżynieryjnym triumfem, który pozwala na uzyskanie materiałów o zoptymalizowanych właściwościach, niemożliwych do osiągnięcia za pomocą pojedynczych składników.
Często zadawane pytania (FAQ)
" + "
Czy wszystkie ceramiki rozbijają szkło w ten sam sposób?
" + "
Nie, nie wszystkie ceramiki mają takie same właściwości. Kluczowa jest twardość materiału ceramicznego oraz jego zdolność do koncentrowania siły na małej powierzchni. Tlenek glinu jest szczególnie efektywny ze względu na swoją wysoką twardość i często występuje w postaci ostrej krawędzi (np. odłamki świecy zapłonowej). Miękkie ceramiki, takie jak glina wypalana w niskich temperaturach, nie będą miały tego samego efektu.
" + "
Do czego służą świece zapłonowe?
" + "
Świece zapłonowe są kluczowymi elementami silników spalinowych. Ich głównym zadaniem jest wytworzenie iskry elektrycznej, która zapala mieszankę paliwowo-powietrzną w cylindrach silnika. Izolator świecy zapłonowej, często wykonany z tlenku glinu, musi wytrzymywać ekstremalne temperatury, wysokie ciśnienia i napięcia elektryczne, dlatego materiał ten jest idealny do tego zastosowania.
" + "
Czy kompozyty metalowo-ceramiczne są zawsze lepsze od czystych materiałów?
" + "
Nie zawsze. Kompozyty metalowo-ceramiczne są projektowane do konkretnych zastosowań, gdzie wymagana jest kombinacja właściwości, której nie oferują czyste metale ani ceramiki. Na przykład, jeśli potrzebujemy materiału o maksymalnej przewodności elektrycznej, czysty metal (np. miedź) będzie lepszym wyborem. Jeśli potrzebujemy maksymalnej twardości i odporności na bardzo wysokie temperatury bez obawy o kruchość, czysta ceramika może być preferowana. Kompozyty są rozwiązaniem kompromisowym, optymalizującym zestaw właściwości dla specyficznych warunków.
" + "
Gdzie najczęściej stosuje się tlenek glinu oprócz świec zapłonowych?
" + "
Tlenek glinu jest niezwykle wszechstronny. Oprócz świec zapłonowych, jest szeroko stosowany w narzędziach ściernych (tarcze, papiery ścierne), elementach odpornych na zużycie (łożyska, uszczelnienia), pancerzach balistycznych, implantach medycznych (np. stawy biodrowe), podłożach elektronicznych, izolatorach elektrycznych oraz w przemyśle chemicznym do produkcji tygli i rur piecowych.
" + "
Jakie są przyszłe perspektywy dla kompozytów metalowo-ceramicznych?
" + "
Przyszłość kompozytów metalowo-ceramicznych wygląda bardzo obiecująco. Rozwój technik wytwarzania przyrostowego (druku 3D) umożliwia tworzenie bardziej złożonych geometrii i precyzyjne sterowanie rozmieszczeniem wzmocnień ceramicznych, co pozwala na dalszą optymalizację właściwości. Oczekuje się, że znajdą one jeszcze szersze zastosowanie w przemyśle lotniczym, kosmicznym, motoryzacyjnym (zwłaszcza w pojazdach elektrycznych), energetycznym i biomedycznym, gdzie zapotrzebowanie na materiały o ekstremalnych właściwościach stale rośnie.
" + "
Podsumowując, zarówno tlenek glinu w swojej czystej postaci, jak i kompozyty metalowo-ceramiczne, stanowią fundament nowoczesnej inżynierii materiałowej, umożliwiając tworzenie innowacyjnych rozwiązań dla najbardziej wymagających zastosowań. Ich unikalne właściwości nadal inspirują naukowców do poszukiwania nowych sposobów ich wykorzystania i dalszego doskonalenia.
