Ogniwa Paliwowe: Czysta Energia Przyszłości?

W obliczu rosnących wyzwań związanych ze zmianami klimatycznymi i potrzebą zrównoważonego rozwoju, ludzkość nieustannie poszukuje czystych i efektywnych źródeł energii. Wśród najbardziej obiecujących technologii, które mogą zrewolucjonizować sposób, w jaki produkujemy i konsumujemy energię elektryczną, znajdują się ogniwa paliwowe. Te niezwykłe urządzenia, działające na zasadzie elektrochemicznego przetwarzania energii, oferują alternatywę dla tradycyjnych metod spalania paliw, minimalizując emisję szkodliwych substancji i otwierając drzwi do przyszłości zasilanej w sposób bardziej ekologiczny i wydajny.

Czym Jest Ogniwo Paliwowe i Jak Działa?

Ogniwo paliwowe to zaawansowany elektrochemiczny konwerter energii, który w sposób kontrolowany i bez procesu spalania zamienia energię chemiczną paliwa i utleniacza bezpośrednio w energię elektryczną, ciepło oraz wodę. W przeciwieństwie do tradycyjnych elektrowni, które polegają na spalaniu paliw kopalnych, ogniwa paliwowe generują prąd bez emisji tlenków azotu, siarki, węglowodorów czy tlenków węgla, co czyni je niezwykle atrakcyjnym rozwiązaniem w kontekście ochrony środowiska.

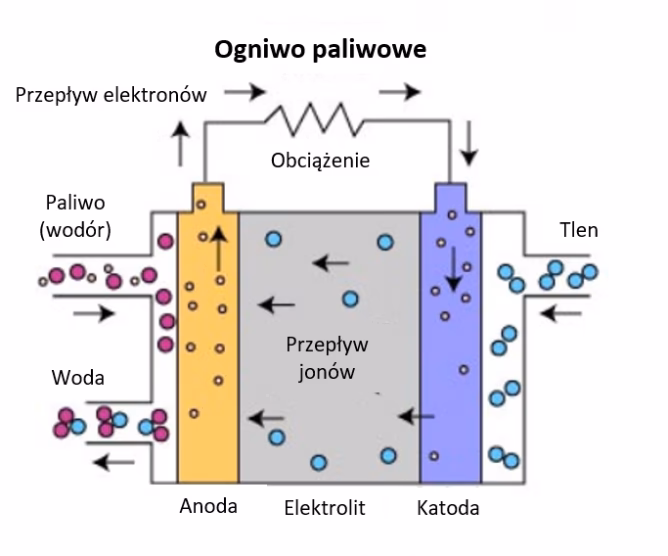

Zasada działania ogniwa paliwowego, będącego rodzajem ogniwa galwanicznego, jest fascynująca w swojej prostocie i efektywności. Do anody ogniwa w sposób ciągły doprowadzane jest paliwo – najczęściej wodór (H2) w czystej postaci lub w mieszaninie z innymi gazami. Do katody natomiast dostarczany jest utleniacz, którym zazwyczaj jest tlen (O2) z powietrza atmosferycznego lub w czystej postaci. W sercu ogniwa znajduje się cienka membrana PEM (Polimerowa Membrana Elektrolitowa), która pełni funkcję elektrolitu. Membrana ta jest obustronnie pokryta katalizatorem i elektrodą przepuszczającą gaz.

Proces rozpoczyna się, gdy wodór dociera do anody, gdzie pod wpływem katalizatora rozkłada się na dodatnio naładowane protony wodoru oraz ujemne elektrony. Membrana PEM jest selektywna – przewodzi wyłącznie protony. Elektrony, nie mogąc przejść przez membranę, są zmuszone do podróżowania zewnętrznym obwodem elektrycznym, generując w ten sposób prąd stały. Na katodzie protony wodoru, elektrony z zewnętrznego obwodu oraz tlen łączą się, tworząc czystą wodę. Całemu procesowi towarzyszy wydzielanie ciepła. Dzięki ciągłemu dopływowi paliwa i utleniacza, ogniwo paliwowe teoretycznie nie ulega rozładowaniu, działając jak stały generator prądu. Jego żywotność jest ograniczona jedynie degradacją komponentów.

Warto również wspomnieć, że ogniwa paliwowe często łączone są w tzw. „stosy” (ang. stack). Taki stos składa się z wielu pojedynczych ogniw, z których każde zawiera anodę, katodę i matrycę elektrolitową. Poszczególne elementy są przedzielone płytami bipolarnymi, wyposażonymi w kanały dopływu reagentów, co pozwala na uzyskanie wyższego napięcia i mocy wyjściowej z całego systemu.

Rodzaje Ogniw Paliwowych: Różnorodność Elektrolitów

Klasyfikacja ogniw paliwowych opiera się przede wszystkim na rodzaju zastosowanego w nich elektrolitu, który odgrywa kluczową rolę w procesie przewodzenia jonów. Każdy typ ogniwa charakteryzuje się specyficznymi warunkami pracy, temperaturą oraz zastosowaniami. Wyróżnia się następujące główne typy ogniw paliwowych:

• Ogniwa alkaliczne (AFC – Alkaline Fuel Cell): Wykorzystują roztwór alkaliczny jako elektrolit. Pracują w stosunkowo niskich temperaturach i są znane z wysokiej sprawności, choć są wrażliwe na obecność dwutlenku węgla w paliwie i utleniaczu. Historycznie wykorzystywane w programach kosmicznych.
• Ogniwa z kwasem fosforowym (PAFC – Phosphoric Acid Fuel Cell): Elektrolitem jest stężony kwas fosforowy. Charakteryzują się średnią temperaturą pracy i są jednymi z najbardziej dojrzałych technologii ogniw paliwowych, często stosowanymi w kogeneracji i małych elektrowniach.
• Ogniwa stałotlenkowe (SOFC – Solid Oxide Fuel Cell): Wykorzystują ceramiczny tlenek stały jako elektrolit. Działają w bardzo wysokich temperaturach (nawet do 1000°C), co pozwala na bezpośrednie wykorzystanie różnych paliw, takich jak gaz ziemny, bez konieczności ich reformingu. Są bardzo efektywne w dużych systemach energetycznych.
• Ogniwa ze stopionym węglanem (MCFC – Molten Carbonate Fuel Cell): Ich elektrolitem jest stopiony węglan. Pracują w wysokich temperaturach (około 600-700°C) i podobnie jak SOFC, mogą wykorzystywać różne paliwa. Są odpowiednie do zastosowań na dużą skalę, takich jak elektrownie.
• Ogniwa z membraną do wymiany protonów (PEMFC – Proton Exchange Membrane Fuel Cell): Stosują cienką membranę polimerową jako elektrolit. Są to najbardziej popularne i najdalej rozwinięte ogniwa, szczególnie w zastosowaniach motoryzacyjnych i przenośnych, ze względu na niską temperaturę pracy, szybki start i wysoką gęstość mocy.

Każdy z tych typów ma swoje unikalne zalety i ograniczenia, co sprawia, że są one odpowiednie dla różnych nisz rynkowych i zastosowań.

Paliwa dla Ogniw Paliwowych: Czy Tylko Wodór?

Choć wodór (H2) jest najczęściej wykorzystywanym paliwem w większości ogniw paliwowych, zwłaszcza ze względu na jego wysoką reaktywność w obecności odpowiednich katalizatorów i możliwość wyprodukowania dużej ilości energii na jednostkę masy, nie jest on jedyną opcją. Intensywne badania prowadzone są nad ogniwami zasilanymi bezpośrednio metanolem (CH3OH) i węglem (w różnych postaciach). Inne potencjalne paliwa to metan (CH4), kwas mrówkowy (HCOOH), hydrazyna (N2H4), a także amoniak (NH3).

Wodór, mimo swoich licznych zalet, takich jak wysoka gęstość energii (kiedy zgromadzony w postaci płynnej pod wysokim ciśnieniem i w niskiej temperaturze), stawia przed inżynierami spore wyzwania. Jest to najpopularniejszy pierwiastek we wszechświecie, jednak na Ziemi występuje głównie w związkach chemicznych, przede wszystkim w wodzie. Pozyskanie wodoru z wody odbywa się w procesie elektrolizy, który niestety jest bardzo energochłonny. To sprawia, że „zielony” wodór, produkowany z odnawialnych źródeł energii, jest obecnie kosztowny i trudny do masowej produkcji. Poszukuje się zatem i próbuje wykorzystać inne, bardziej dostępne źródła wodoru, takie jak reforming gazu ziemnego, choć te metody wiążą się z emisją CO2.

Dodatkowym problemem jest magazynowanie i transport wodoru. Aby przechowywać go w dużych ilościach, wodór musi zostać sprężony do bardzo wysokiego ciśnienia lub skroplony do postaci ciekłej w ekstremalnie niskich temperaturach. Oba te procesy są niezwykle energochłonne i wymagają specjalistycznej infrastruktury, co podnosi koszty i złożoność wdrożenia technologii wodorowych na szeroką skalę.

Zastosowania Ogniw Paliwowych: Energia dla Każdej Potrzeby

Elastyczność i skalowalność ogniw paliwowych sprawiają, że znajdują one zastosowanie w szerokim spektrum sektorów, od miniaturowych urządzeń przenośnych po gigantyczne elektrownie. Można je podzielić na kilka grup w zależności od mocy elektrycznej i związanych z nią zastosowań:

Zastosowania Ogniw Paliwowych w Zależności od Mocy

Grupa Mocy	Zakres Mocy	Przykładowe Ogniwa	Przykładowe Zastosowania
Układy przenośne	Poniżej 0,5 kWe	PEMFC, DMFC	Zdalne urządzenia, laptopy, telefony komórkowe, aparaty fotograficzne, przenośne ładowarki
Stacjonarne małej mocy	Od 1 kWe do 10 kWe	PEMFC, SOFC	Zastosowania domowe, pralnie, zasilanie awaryjne, sygnalizacja świetlna, małe obiekty użyteczności publicznej
Sektor transportu	50-100 kWe i wyżej	PEMFC	Samochody osobowe, autobusy, pojazdy ciężkie, wózki widłowe, pociągi, statki
Stacjonarne średniej mocy	Od 10 kWe do 200 kWe i wyżej	PAFC, MCFC, SOFC	Szkoły, szpitale, komisariaty policji, budynki przemysłowe, centra obliczeniowe, terminale lotnicze, obiekty wojskowe, małe elektrownie lokalne, utylizacja odpadów
Stacjonarne dużej mocy	Powyżej 1 MW	MCFC, SOFC	Duże elektrownie, dostarczanie energii w układach skojarzonych i kombinowanych (obecnie do kilkudziesięciu MW), zasilanie dużych zakładów przemysłowych

Zalety Ogniw Paliwowych: Dlaczego Są Tak Obiecujące?

Ogniwa paliwowe posiadają szereg cech, które czynią je niezwykle atrakcyjną alternatywą dla konwencjonalnych źródeł energii. Ich potencjał w transformacji energetycznej jest ogromny:

• Wysoka sprawność przetwarzania energii: Ogniwa paliwowe przekształcają energię chemiczną paliwa bezpośrednio w energię elektryczną z bardzo wysoką sprawnością, znacznie przewyższającą inne przetworniki energii, takie jak silniki spalinowe czy turbiny gazowe. Rzeczywista sprawność energetyczna ogniw paliwowych może wynosić nawet około 70%, zwłaszcza przy jednoczesnym wykorzystaniu wytwarzanego ciepła (kogeneracja). Same ogniwa PEM osiągają średnią sprawność 50-60%.
• Niska emisja szkodliwych substancji: Ponieważ ogniwa paliwowe nie spalają paliwa, produkują prąd z niemal zerową emisją zanieczyszczeń w miejscu użytkowania. Produkty uboczne to przede wszystkim czysta woda, ciepło oraz niewielkie ilości dwutlenku węgla (jeśli paliwem nie jest czysty wodór) i azotu. Emisja SO2, NOX, węglowodorów, tlenków węgla i cząstek stałych jest minimalna lub zerowa, co przekłada się na znacznie lepszą jakość powietrza. Jest to ich kluczowa zaleta w kontekście walki ze smogiem i zmianami klimatycznymi.
• Niski poziom hałasu: Podczas pracy ogniwa paliwowe generują bardzo niski poziom hałasu, ponieważ nie posiadają ruchomych części mechanicznych (poza pompami czy wentylatorami). To sprawia, że są idealne do zastosowań w obszarach mieszkalnych, szpitalach czy biurach, gdzie cisza jest kluczowa.
• Modułowa budowa i skalowalność: Systemy ogniw paliwowych są modułowe, co ułatwia ich projektowanie, budowę i rozbudowę. Można łatwo dodawać kolejne moduły w miarę rosnących potrzeb energetycznych, co zapewnia elastyczność i ekonomiczność inwestycji.
• Ciągła praca: Ogniwa paliwowe mogą pracować nieprzerwanie, dopóki dostarczane jest do nich paliwo i utleniacz, co gwarantuje stałe i niezawodne źródło energii.
• Dobra regulacyjność: Ogniwo paliwowe samoczynnie dostosowuje ilość dostarczanego paliwa i utleniacza do bieżącego obciążenia elektrycznego, co zapewnia stabilną pracę i efektywne wykorzystanie zasobów.
• Możliwość pracy z różnymi obciążeniami: Ogniwa paliwowe są zdolne do pracy z bardzo dużymi przeciążeniami chwilowymi, a także z niskimi obciążeniami, bez ryzyka „biegu jałowego”, co jest ich przewagą nad niektórymi innymi generatorami.
• Niezależność od lokalizacji: Ogniwa paliwowe zajmują stosunkowo mało miejsca i mogą być instalowane praktycznie w dowolnej lokalizacji, co zmniejsza straty przesyłu energii i zwiększa bezpieczeństwo energetyczne.

Wady Ogniw Paliwowych: Wyzwania i Bariery

Mimo licznych zalet, ogniwa paliwowe stoją przed szeregiem wyzwań, które utrudniają ich masową adaptację:

• Wysokie koszty: Produkcja ogniw paliwowych, a zwłaszcza materiały na katalizatory (np. platyna), są obecnie bardzo drogie. To sprawia, że początkowy koszt instalacji systemów ogniw paliwowych jest znacznie wyższy niż w przypadku tradycyjnych rozwiązań.
• Niskie napięcie pojedynczej celi: Pojedyncze ogniwo paliwowe generuje stosunkowo niskie napięcie prądu (zazwyczaj poniżej 1 V). Aby uzyskać użyteczne napięcie i moc, konieczne jest łączenie wielu ogniw w stosy, co zwiększa złożoność i rozmiar systemu.
• Produkcja prądu stałego: Ogniwa paliwowe generują prąd stały (DC). Choć w wielu zastosowaniach (np. elektronika, pojazdy elektryczne) jest to zaletą, w przypadku podłączenia do sieci energetycznej (prąd zmienny AC) wymagane są dodatkowe konwertery, co wprowadza straty i zwiększa koszty.
• Wyzwania związane z wodorem: Jak wspomniano, produkcja, magazynowanie i transport wodoru są procesami energochłonnymi i kosztownymi. Brak rozwiniętej infrastruktury wodorowej (stacje tankowania, rurociągi) stanowi poważną barierę dla rozwoju pojazdów wodorowych i stacjonarnych zastosowań.
• Technologia wciąż na etapie rozwoju: Mimo wielu lat badań, ogniwa paliwowe, zwłaszcza w aspekcie magazynowania wodoru i obniżania kosztów, są wciąż technologią w fazie intensywnego rozwoju. Osiągnięcie pełnej komercjalizacji na dużą skalę wymaga dalszych innowacji i inwestycji.
• Trwałość i degradacja komponentów: Żywotność ogniw paliwowych, choć teoretycznie nieograniczona ciągłym dopływem paliwa, w praktyce jest ograniczona degradacją materiałów, zwłaszcza katalizatorów i membran, co wpływa na ich długoterminową ekonomiczność.

Wyzwanie Elona Muska: Czy Wodór Ma Przyszłość?

Debata na temat przyszłości technologii wodorowych, a w szczególności ogniw paliwowych, jest niezwykle żywa w sektorze energetycznym i motoryzacyjnym. Jednym z najbardziej głośnych i konsekwentnych krytyków wodoru jest Elon Musk, enigmatyczny dyrektor generalny SpaceX i Tesla. Musk wielokrotnie wyrażał swój głęboki sceptycyzm wobec ogniw paliwowych, nazywając wykorzystanie energii wodorowej „niewiarygodnie głupim” i argumentując, że jest to mniej efektywny sposób magazynowania i wykorzystywania energii w porównaniu z rozwiązaniami opartymi na bateriach elektrycznych.

W swoich wypowiedziach Musk nie szczędził ostrych słów, wskazując na techniczne nieefektywności oraz obawy środowiskowe związane z produkcją, magazynowaniem i dystrybucją wodoru. Jego krytyka była skierowana również bezpośrednio w stronę gigantów branży, takich jak Hyundai, który znacząco zainwestował w rozwój pojazdów napędzanych wodorem, prezentując je jako alternatywę dla samochodów elektrycznych zasilanych bateriami. Hyundai wierzy, że ogniwa paliwowe oferują dłuższy zasięg jazdy i szybsze tankowanie, co może być bardziej atrakcyjne dla konsumentów.

Jednak Musk kwestionuje długoterminową zrównoważoność i wykonalność zobowiązań Hyundaia wobec wodoru, sugerując, że firma może inwestować w technologię o ograniczonych perspektywach na przyszłość. Jego komentarze wywołały mieszane reakcje ekspertów branżowych. Zwolennicy ogniw paliwowych argumentują, że poglądy Muska są zbyt lekceważące i nie uwzględniają potencjalnych zalet wodoru w specyficznych zastosowaniach, takich jak transport ciężki (samochody ciężarowe, pociągi, statki) czy procesy przemysłowe, gdzie waga baterii i czas ładowania mogą być problematyczne.

Z drugiej strony, zwolennicy pojazdów elektrycznych na baterie (BEV) podzielają sentymenty Muska, podkreślając szybki postęp w technologii baterii, który zaowocował znaczną poprawą zasięgu, czasów ładowania i ogólnej wydajności. Debata ta podkreśla złożoność wyboru optymalnej ścieżki dekarbonizacji transportu i energetyki, gdzie zarówno wodór, jak i baterie, mają swoje unikalne role do odegrania.

Często Zadawane Pytania (FAQ)

Q1: Czym różni się ogniwo paliwowe od baterii?

Kluczową różnicą jest to, że ogniwo paliwowe jest konwerterem energii, który generuje prąd tak długo, jak dostarczane jest paliwo i utleniacz, działając jak generator. Bateria natomiast jest urządzeniem do magazynowania energii, które po prostu przechowuje pewną ilość energii i wymaga ładowania po jej wyczerpaniu. Ogniwo paliwowe nie „rozładowuje się” w tradycyjnym sensie, a jedynie przestaje produkować prąd, gdy brakuje paliwa.

Q2: Czy ogniwa paliwowe są naprawdę ekologiczne?

W punkcie końcowego użytkowania ogniwa paliwowe są niezwykle ekologiczne, emitując jedynie wodę i ciepło (jeśli zasilane są czystym wodorem). Jednakże, ogólna ekologiczność zależy od sposobu produkcji wodoru. Jeśli wodór jest produkowany z paliw kopalnych (tzw. „szary” wodór), proces ten wiąże się z emisją CO2. „Zielony” wodór, produkowany w procesie elektrolizy z wykorzystaniem energii odnawialnej, jest w pełni ekologiczny, ale jego produkcja jest obecnie droższa i mniej powszechna.

Q3: Dlaczego ogniwa paliwowe nie są jeszcze powszechne?

Główne bariery to wysokie koszty produkcji, zwłaszcza drogich materiałów na katalizatory (np. platyny), brak rozwiniętej infrastruktury do produkcji, magazynowania i dystrybucji wodoru, a także fakt, że technologia wciąż znajduje się w fazie intensywnego rozwoju. Konieczne są dalsze badania i inwestycje, aby obniżyć koszty i zwiększyć skalę produkcji.

Q4: Czy wodór jest bezpieczny jako paliwo?

Jak każde paliwo, wodór wymaga odpowiedniego obchodzenia się i spełniania norm bezpieczeństwa. Jest wysoce łatwopalny, ale jednocześnie bardzo lekki i szybko rozprasza się w powietrzu. Współczesne systemy wodorowe, w tym zbiorniki i systemy zasilania, są projektowane z myślą o najwyższych standardach bezpieczeństwa, wykorzystując zaawansowane czujniki i zawory bezpieczeństwa, aby minimalizować ryzyko wycieku czy zapłonu. Technologia ta jest bezpiecznie stosowana w przemyśle od dziesięcioleci.

Q5: Jakie są główne produkty uboczne działania ogniwa paliwowego?

W przypadku ogniwa paliwowego zasilanego wodorem i tlenem, głównymi produktami ubocznymi są czysta woda (H2O), ciepło wytworzone podczas reakcji elektrochemicznej oraz niewykorzystany tlen. Brak jest szkodliwych substancji zanieczyszczających powietrze, takich jak tlenki azotu czy siarki, co jest jedną z największych zalet tej technologii.
