W świecie nowoczesnej technologii, gdzie precyzja i innowacja są kluczem, materiały o niezwykłych właściwościach odgrywają fundamentalną rolę. Jednym z takich fascynujących materiałów jest ceramika piezoelektryczna, będąca sercem niezliczonych urządzeń – od czujników ciśnienia, przez przetworniki ultradźwiękowe, aż po zaawansowane aktuatory. Ale czym właściwie jest ten materiał i, co ważniejsze, jak powstaje? Zapraszamy do głębokiego zanurzenia się w procesie tworzenia tej niezwykłej ceramiki, odkrywając jej unikalne właściwości i kluczowe zastosowania.

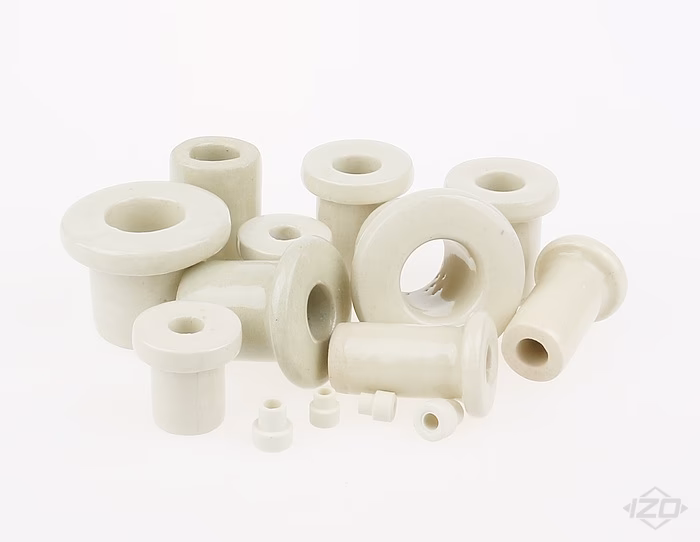

Co to jest ceramika piezoelektryczna?
Ceramika piezoelektryczna to klasa materiałów ceramicznych, które wykazują efekt piezoelektryczny, czyli zdolność do generowania ładunku elektrycznego w odpowiedzi na naprężenie mechaniczne oraz do zmiany kształtu pod wpływem pola elektrycznego. W swojej istocie, tradycyjna ceramika piezoelektryczna składa się z masy krystalitów o strukturze perowskitu. Każdy taki krystalit zawiera mały, czterowartościowy jon metalu (zwykle tytanu lub cyrkonu) w sieci większych, dwuwartościowych jonów metalu (najczęściej ołowiu lub baru) oraz jonów O2-.
W warunkach, które nadają kryształom symetrię tetragonalną lub romboedryczną (czyli poniżej pewnej krytycznej temperatury, zwanej Punktem Curie), każdy krystalit posiada moment dipolowy. W obrębie materiału, sąsiadujące ze sobą dipole tworzą obszary lokalnego uporządkowania zwane domenami. W idealnym stanie, kierunki polaryzacji w sąsiednich domenach są losowe, co sprawia, że cały element ceramiczny nie wykazuje makroskopowej polaryzacji. To właśnie ten stan wymaga dalszej obróbki, aby materiał stał się użyteczny piezoelektrycznie.
Warto zaznaczyć, że ceramika piezoelektryczna to polikryształy, w przeciwieństwie do monokryształów piezoelektrycznych (takich jak kwarc), które rosną w uporządkowany sposób w sieci krystalicznej o dużym zasięgu. Polikrystaliczny charakter ceramiki pozwala na jej łatwe formowanie w różnorodne kształty i rozmiary, co jest jedną z jej kluczowych zalet.
Proces wytwarzania ceramiki piezoelektrycznej – krok po kroku
Produkcja ceramiki piezoelektrycznej to złożony proces, wymagający precyzji na każdym etapie. Oto jego główne fazy:
1. Przygotowanie i mieszanie surowców
Pierwszym krokiem jest przygotowanie drobnoziarnistych proszków tlenków metali składowych, na przykład tlenków ołowiu, cyrkonu i tytanu w przypadku ceramiki PZT (tytanian cyrkonianu ołowiu). Proszki te są mieszane w ściśle określonych proporcjach, aby zapewnić odpowiedni skład chemiczny i właściwości końcowego produktu. Precyzja na tym etapie jest kluczowa dla uzyskania pożądanych parametrów piezoelektrycznych.
2. Kalcynacja (wstępne wygrzewanie)
Mieszanina proszków jest następnie podgrzewana do wysokiej temperatury (zazwyczaj od 800 do 1000°C), w procesie zwanym kalcynacją. Celem tego etapu jest zainicjowanie reakcji w fazie stałej, prowadzącej do utworzenia jednorodnego związku ceramicznego (np. PZT). Wynikiem jest jednolity proszek o strukturze perowskitu, który jest podstawą dla dalszych etapów.
3. Formowanie elementów
Sproszkowany materiał piezoelektryczny jest mieszany z organicznym spoiwem. Spoiwo to, często polimer, nadaje proszkowi plastyczność, umożliwiając formowanie go w pożądane kształty, takie jak dyski, pręty, płytki, cylindry czy inne złożone geometrie. Formowanie może odbywać się za pomocą prasowania, wytłaczania, odlewania taśmowego lub innych technik, w zależności od docelowego kształtu i skali produkcji. Kluczowe jest uzyskanie jednorodnego i gęstego "zielonego" (niewypalonego) elementu.
4. Spiekanie (wypalanie)
Uformowane elementy są następnie poddawane procesowi spiekania w piecu, zgodnie ze ściśle określonym programem czasowo-temperaturowym. Temperatury spiekania dla ceramiki PZT zazwyczaj wahają się od 1100 do 1300°C. Podczas spiekania cząstki proszku łączą się ze sobą, a materiał osiąga gęstą strukturę krystaliczną. Spoiwo organiczne ulega wypaleniu, a ziarna ceramiczne rosną i łączą się, eliminując pory i zwiększając wytrzymałość mechaniczną oraz gęstość materiału. Ten etap jest krytyczny dla uzyskania optymalnych właściwości mechanicznych i elektrycznych.
5. Obróbka końcowa i aplikacja elektrod
Po spiekaniu i ostygnięciu elementy są kształtowane lub przycinane do dokładnych specyfikacji wymiarowych. Może to obejmować szlifowanie, polerowanie lub cięcie. Następnie na odpowiednie powierzchnie elementów nakładane są elektrody, zazwyczaj wykonane ze srebra, złota lub stopów niklu, poprzez napylanie, sitodruk lub inne metody. Elektrody te są niezbędne do doprowadzenia pola elektrycznego do materiału i do zbierania ładunków elektrycznych generowanych przez efekt piezoelektryczny.
Kluczowa rola polaryzacji (polowania) i punktu Curie
Po procesie spiekania, mimo że materiał ma strukturę perowskitu i potencjalnie momenty dipolowe w swoich domenach, nie wykazuje on jeszcze makroskopowej piezoelektryczności. Dzieje się tak, ponieważ kierunki polaryzacji poszczególnych domen są wciąż losowo zorientowane, a ich wypadkowa jest zerowa. Aby nadać ceramice stałą polaryzację i aktywować jej właściwości piezoelektryczne, konieczny jest proces zwany polowaniem.
Polowanie polega na wystawieniu elementu ceramicznego na działanie silnego, stałego pola elektrycznego, zazwyczaj w temperaturze nieco poniżej Punktu Curie materiału (dla PZT Punkt Curie wynosi zazwyczaj od 200 do 350°C). W tej temperaturze domeny są bardziej ruchliwe, co ułatwia ich reorientację. Pod wpływem zewnętrznego pola elektrycznego, domeny, których kierunek polaryzacji jest najbardziej zbliżony do kierunku pola, rozszerzają się kosztem domen zorientowanych mniej korzystnie. Powoduje to wydłużenie elementu w kierunku pola.
Po usunięciu pola elektrycznego większość dipoli zostaje zablokowana w konfiguracji bliskiej wyrównaniu. Element uzyskuje trwałą polaryzację, zwaną polaryzacją szczątkową (remanentną), i pozostaje trwale wydłużony. To właśnie ta trwała polaryzacja jest warunkiem koniecznym dla makroskopowego efektu piezoelektrycznego. Bez tego procesu ceramika ferroelektryczna, jaką jest PZT, nie będzie działać jako materiał piezoelektryczny.
Zjawisko histerezy w materiałach piezoelektrycznych
Podobnie jak materiały ferromagnetyczne, spolaryzowany materiał ferroelektryczny wykazuje histerezę. Typowa krzywa histerezy (P-E, polaryzacja w funkcji pola elektrycznego) dla ceramiki piezoelektrycznej pokazuje, jak polaryzacja (P) zmienia się w zależności od przyłożonego pola elektrycznego (E). Po przyłożeniu pola elektrycznego do momentu osiągnięcia maksymalnej polaryzacji (Ps), a następnie zmniejszeniu pola do zera, materiał zachowuje pewną polaryzację szczątkową (Pr). Odwrócenie kierunku pola elektrycznego prowadzi do osiągnięcia ujemnej polaryzacji maksymalnej i ujemnej polaryzacji szczątkowej, a ponowne odwrócenie pola przywraca dodatnią polaryzację szczątkową.
Wykres poniżej krzywej histerezy często przedstawia względną zmianę wymiaru elementu ceramicznego wzdłuż kierunku polaryzacji, odpowiadającą zmianie pola elektrycznego. Względny wzrost/spadek wymiaru równoległy do kierunku pola elektrycznego jest jednocześnie towarzyszy odpowiedni, choć około 50% mniejszy, względny spadek/wzrost wymiaru prostopadłego do pola elektrycznego. To zjawisko demonstruje, jak pole elektryczne bezpośrednio wpływa na fizyczne wymiary materiału, co jest podstawą działania aktuatorów piezoelektrycznych.
Porównanie ceramiki piezoelektrycznej z innymi materiałami piezoelektrycznymi
Świat materiałów piezoelektrycznych jest różnorodny i oferuje szereg opcji, każda z własnymi zaletami i wadami. Poniższa tabela porównuje ceramikę piezoelektzną z innymi ważnymi klasami materiałów piezoelektrycznych:
| Cecha | Ceramika piezoelektryczna (np. PZT) | Kryształy piezoelektryczne (np. Kwarc, niobian litu) | Polimery piezoelektryczne (np. PVDF) | Materiały kompozytowe piezoelektryczne |
|---|---|---|---|---|
| Struktura | Polikrystaliczna (ziarna spieczone) | Monokrystaliczna (uporządkowana sieć) | Polimerowa (cienka warstwa) | Matryca polimerowa z wbudowanymi elementami piezoelektrycznymi |
| Piezoelektryczność | Wysoka | Słaba | Niska stała naprężenia (d), wysoka stała napięcia (g) | Wysoki współczynnik odpowiedzi na ciśnienie hydrostatyczne |
| Stała dielektryczna (ε) | Wysoka | Bardzo niska | Niska | Zmienna, zależna od składu |
| Współczynnik jakości mechanicznej (Q) | Niski | Wysoki | Umiarkowany | Umiarkowany |
| Stabilność | Słaba (w porównaniu do kryształów) | Wysoka | Dobra | Dobra, odporność na uderzenia |
| Możliwość kształtowania | Dowolne kształty | Ograniczona (tylko cięcie) | Łatwe formowanie cienkich warstw | Elastyczne, możliwość złożonych kształtów |
| Typowe zastosowania | Przetworniki dużej mocy, filtry szerokopasmowe, aktuatory | Standardy częstotliwości, filtry wysokiej selektywności, przetworniki wysokotemperaturowe | Hydroakustyka podwodna, czujniki ciśnienia, inicjatory zapłonu | Hydroakustyka, elektroakustyka, medycyna (ultradźwięki) |
Jak widać, ceramika piezoelektryczna, mimo pewnych ograniczeń w stabilności i wysokich strat elektrycznych w porównaniu do monokryształów, oferuje niezrównaną elastyczność w formowaniu i wysoką aktywność piezoelektryczną, co czyni ją idealną dla szerokiego zakresu zastosowań, zwłaszcza tam, gdzie wymagana jest duża moc lub możliwość kształtowania elementu.
PZT – kluczowy materiał w ceramice piezoelektrycznej
Wśród wielu typów ceramik piezoelektrycznych, tytanian cyrkonianu ołowiu, znany jako PZT (od ang. Lead Zirconate Titanate), jest zdecydowanie najczęściej stosowanym i najbardziej wszechstronnym materiałem. Jego dominacja wynika z doskonałego połączenia wysokich stałych piezoelektrycznych, dobrej stabilności temperaturowej (choć zależy od konkretnego składu) oraz elastyczności w modyfikowaniu jego właściwości poprzez domieszkowanie innymi pierwiastkami.
PZT jest materiałem ferroelektrycznym, co oznacza, że wykazuje spontaniczną polaryzację, którą można odwrócić za pomocą zewnętrznego pola elektrycznego. Dzięki precyzyjnemu kontrolowaniu proporcji cyrkonianu i tytanianu, a także dodawaniu innych modyfikatorów, możliwe jest dostosowanie właściwości PZT do bardzo specyficznych wymagań aplikacji, od czujników o wysokiej czułości po potężne aktuatory zdolne do generowania znacznych sił.
Chociaż PZT jest złotym standardem, trwają badania nad nowymi materiałami, takimi jak niobian ołowiu magnezowo-ołowiowego (Pb(Mg1/3Nb2/3)O3, PMN), który wykazuje niezwykle wysokie stałe piezoelektryczne (Kp ≥ 90%, d33 ≥ 900 × 10-3 C/N) i stałą dielektryczną (ε ≥ 20 000). Jednakże, jego Punkt Curie jest zbyt niski, co ogranicza jego praktyczne zastosowania w wielu obszarach. Rozwój materiałów piezoelektrycznych to dziedzina dynamicznie się rozwijająca, a PZT nadal pozostaje w jej centrum, napędzając innowacje w wielu sektorach przemysłu.
Często Zadawane Pytania (FAQ)
- Czym jest efekt piezoelektryczny?
- Efekt piezoelektryczny to zdolność niektórych materiałów (piezoelektryków) do generowania ładunku elektrycznego w odpowiedzi na przyłożone naprężenie mechaniczne (efekt prosty) oraz do zmiany kształtu pod wpływem przyłożonego pola elektrycznego (efekt odwrotny). Jest to zjawisko dwukierunkowe, kluczowe dla działania czujników i aktuatorów.
- Dlaczego ceramika piezoelektryczna wymaga polowania?
- Ceramika piezoelektryczna w stanie spieczonym składa się z domen, których spontaniczne polaryzacje są losowo zorientowane, co sprawia, że materiał nie wykazuje makroskopowej polaryzacji. Polowanie (polaryzacja) to proces, w którym silne pole elektryczne jest przykładane do materiału, aby wyrównać te domeny. W ten sposób materiał uzyskuje trwałą polaryzację szczątkową, co jest niezbędne do aktywowania jego właściwości piezoelektrycznych i umożliwienia mu działania jako przetwornika.
- Co to jest Punkt Curie?
- Punkt Curie to krytyczna temperatura, powyżej której materiał ferroelektryczny (do których należy ceramika piezoelektryczna) traci swoje właściwości ferroelektryczne i staje się paraelektryczny. Oznacza to, że jego struktura krystaliczna zmienia się na bardziej symetryczną (np. z tetragonalnej na kubiczną), a spontaniczne momenty dipolowe zanikają. Powyżej Punktu Curie materiał nie może być spolaryzowany ani nie wykazuje efektu piezoelektrycznego.
- Czy wszystkie materiały piezoelektryczne są ceramiczne?
- Nie, nie wszystkie. Oprócz ceramiki piezoelektrycznej istnieją również piezoelektryczne monokryształy (np. kwarc, niobian litu), piezoelektryczne polimery (np. PVDF) oraz materiały kompozytowe, które łączą cechy różnych klas. Każda z tych grup materiałów ma swoje specyficzne właściwości i obszary zastosowań.
- Jakie są główne zastosowania ceramiki piezoelektrycznej?
- Główne zastosowania ceramiki piezoelektrycznej obejmują szeroki zakres dziedzin. Są one wykorzystywane w czujnikach (ciśnienia, przyspieszenia, siły, dźwięku), aktuatorach (precyzyjne pozycjonowanie, pompy mikrofluidyczne), przetwornikach ultradźwiękowych (medycyna, nieniszczące badania), zapalnikach (piezoelektryczne zapalniczki), rezonatorach i filtrach elektronicznych, a także w zaawansowanych systemach sonaru i hydrofonów.
