Łożyska Ślizgowe: Od Tajników Konstrukcji po Innowacyjne Materiały

W świecie inżynierii i mechaniki, gdzie precyzja spotyka się z wytrzymałością, łożyska odgrywają fundamentalną rolę. Choć łożyska toczne często dominują w świadomości, to właśnie łożyska ślizgowe, ze swoją prostotą i niezawodnością, stanowią niezastąpiony element wielu zaawansowanych systemów. Są one sercem maszyn, które muszą pracować w trudnych warunkach, przenosić ogromne obciążenia lub charakteryzować się wyjątkową cichobieżnością. W tym artykule zagłębimy się w świat łożysk ślizgowych, odkrywając ich budowę, różnorodność, specyfikę smarowania oraz kluczowe zastosowania, a także poruszymy temat innowacyjnych materiałów, takich jak ceramika, które otwierają nowe możliwości w tej dziedzinie.

Czym są łożyska ślizgowe i jak działają?

W przeciwieństwie do łożysk tocznych, które wykorzystują elementy toczne (kulki, wałeczki) do minimalizacji tarcia, łożyska ślizgowe opierają swoje działanie na bezpośrednim kontakcie dwóch powierzchni ślizgowych. Ich fundamentalna budowa jest zaskakująco prosta, a jednocześnie niezwykle skuteczna. Zamiast skomplikowanych pierścieni i elementów tocznych, rdzeniem łożyska ślizgowego jest tuleja, która pełni rolę panewki. To właśnie ta tuleja, wykonana z odpowiednio dobranego materiału, jest kluczowym elementem, który styka się z wałem, umożliwiając ruch względny.

Główną zaletą tej konstrukcji jest zdolność do pracy w warunkach, gdzie łożyska toczne mogłyby zawieść. Łożyska ślizgowe doskonale tłumią drgania, co jest nieocenione w aplikacjach wymagających stabilności i cichobieżności. Charakteryzują się również niską ceną i prostotą montażu, co czyni je atrakcyjnym wyborem dla wielu producentów. Ich niewielkie wymiary poprzeczne pozwalają na zastosowanie w ciasnych przestrzeniach. Jednakże, jak każde rozwiązanie inżynierskie, mają też swoje wady. Wśród nich należy wymienić większe zużycie energii, szczególnie podczas rozruchu, oraz wrażliwość na prawidłowe smarowanie, co ma bezpośredni wpływ na ich trwałość i niezawodność. Choć mogą być nieco większe w wymiarze wzdłużnym, ich ogólna konstrukcja często kompensuje tę niedogodność.

Rodzaje łożysk ślizgowych: Podział i zastosowanie

Różnorodność łożysk ślizgowych jest imponująca, co pozwala na ich dopasowanie do niemal każdej aplikacji. Możemy wyróżnić kilka kluczowych kryteriów podziału, które decydują o ich właściwościach i przeznaczeniu.

Podział ze względu na smarowanie:

• Łożyska suche: To komponenty, które wymagają smarowania jedynie okresowo lub wcale. Są idealne tam, gdzie smarowanie jest utrudnione, niemożliwe lub niepożądane ze względu na środowisko pracy. Często wykorzystują materiały samosmarne.
• Łożyska olejowe: W tych modelach, część korpusu wypełniona jest środkiem smarnym na bazie oleju. Podczas pracy, między wałem a panewką tworzy się dynamiczna warstwa oleju, która minimalizuje tarcie i zużycie. Wyróżniamy tu modele hydrostatyczne (gdzie ciśnienie oleju jest generowane zewnętrznie) i hydrodynamiczne (gdzie ciśnienie powstaje samoczynnie w wyniku ruchu).
• Łożyska powietrzne: Są to specjalistyczne rozwiązania, dedykowane aplikacjom o bardzo dużych prędkościach obrotowych i niewielkich obciążeniach. Między panewką a wałem tworzy się poduszka powietrzna, generowana ze sprężonego powietrza, która całkowicie eliminuje kontakt fizyczny, zapewniając ultra-niskie tarcie i brak zużycia.

Podział ze względu na kierunek obciążeń:

• Łożyska poprzeczne: Przenoszą obciążenia prostopadłe do osi obrotu wału.
• Łożyska wzdłużne: Przenoszą obciążenia zgodne z osią obrotu wału.
• Łożyska poprzeczno-wzdłużne: Są to uniwersalne rozwiązania, zdolne do przenoszenia obu rodzajów obciążeń.

Podział ze względu na rodzaj panewki (materiału):

Materiał, z którego wykonana jest panewka, ma kluczowe znaczenie dla właściwości łożyska. Na rynku dostępne są panewki:

• Metalowe: Występują w wersjach jednorodnych, wielowarstwowych, porowatych i spiekanych. Oferują wysoką wytrzymałość i przewodnictwo cieplne.
• Polimerowe: Często samolubrykujące, odporne na korozję i chemikalia. Dostępne jako wielowarstwowe, kompozytowe i jednorodne. Idealne tam, gdzie wymagane jest bezobsługowe działanie.
• Ceramiczne: To szczególnie interesująca kategoria. Panewki ceramiczne, wykonane z materiałów takich jak tlenek glinu, krzemionka czy węglik krzemu, charakteryzują się wyjątkową twardością, odpornością na wysokie temperatury, korozję i ścieranie. Są także niemagnetyczne i doskonale sprawdzają się w środowiskach agresywnych chemicznie lub tam, gdzie wymagana jest elektryczna izolacja. Ich zastosowanie minimalizuje potrzebę smarowania, a w wielu przypadkach pozwala na pracę całkowicie na sucho, co jest nieocenione w przemyśle spożywczym, medycznym czy w aplikacjach próżniowych. Choć droższe w produkcji, ich wydajność i żywotność często rekompensują początkowe koszty.

Smarowanie łożysk ślizgowych: Klucz do długowieczności

Prawidłowe smarowanie jest absolutnie kluczowe dla żywotności i niezawodności wielu łożysk ślizgowych. Wpływa ono na takie czynniki jak współczynnik tarcia, obciążalność, dopuszczalna temperatura robocza, a także odporność na starzenie. Odpowiednio dobrane terminy i metody smarowania mogą znacząco wydłużyć żywotność łożyska i poprawić jego niezawodność.

Dla łożysk ślizgowych typu PERMAGLIDE® P2, które są smarowane smarem stałym, kluczowy jest wybór właściwego środka smarnego. Rekomendowane są smary:

• Smary litowe: Znane ze swojej odporności na starzenie, co przekłada się na długotrwałą ochronę.
• Smary barowe: Wyróżniają się dobrą adhezją, czyli zdolnością do przylegania do powierzchni, co zapewnia stałą warstwę smarną.
• Smary aluminiowe: Charakteryzują się dobrą zwilżalnością, co ułatwia rozprowadzanie smaru po powierzchniach roboczych.

Należy pamiętać, że obliczanie żywotności łożysk smarowanych smarem stałym może być jedynie wartością orientacyjną ze względu na liczne czynniki wpływające na ich pracę. Zawsze zaleca się weryfikację przydatności łożysk PERMAGLIDE® poprzez praktyczne próby w rzeczywistych warunkach pracy.

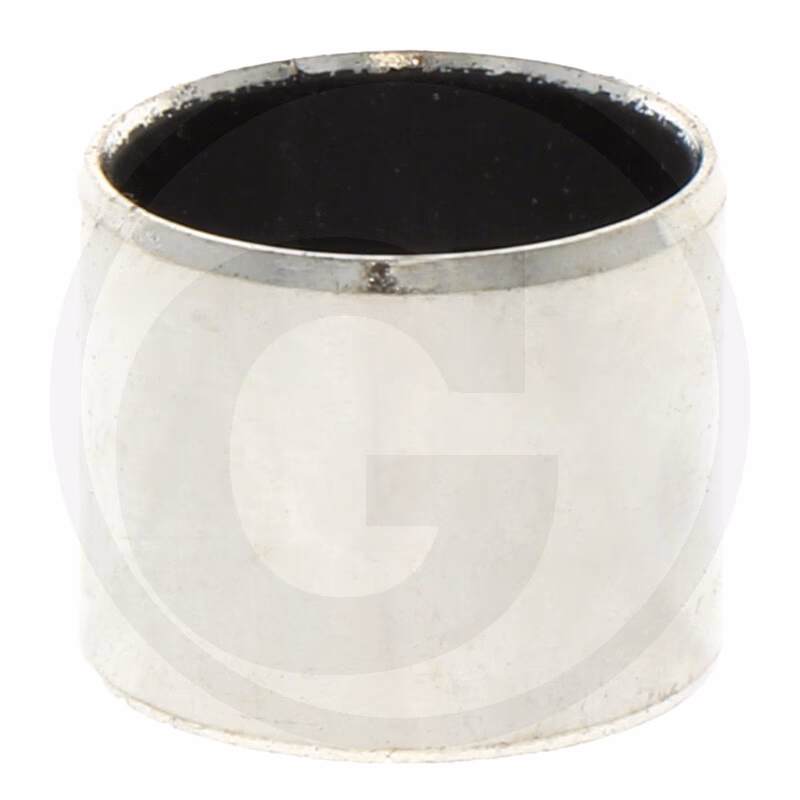

Co oznacza określenie „łożyska bezsmarowe”?

Termin „bezsmarowe” lub „bezolejowe” odnosi się do łożysk, które nie wymagają smarowania w trakcie eksploatacji lub potrzebują jedynie minimalnej ilości smaru przez cały okres swojej żywotności. Celem badań i rozwoju w tej dziedzinie jest zapewnienie doskonałej wydajności takich tulei w różnorodnych warunkach pracy, maksymalnie wydłużając ich żywotność bez konieczności konserwacji. Często wykorzystują one zaawansowane materiały kompozytowe lub samolubrykujące polimery, które uwalniają środek smarny w mikroskopijnych ilościach lub mają wbudowane właściwości ślizgowe.

Łożyska ślizgowe a toczne: Główne różnice

Zarówno łożyska ślizgowe, jak i toczne, pełnią dwie kluczowe funkcje w maszynach: przenoszą ruch (podtrzymują i prowadzą elementy obracające się względem siebie) oraz przenoszą siły. Jednak fundamentalna różnica w ich konstrukcji prowadzi do odmiennych charakterystyk pracy i zastosowań.

W łożysku ślizgowym oś i łożysko poruszają się na powierzchni ślizgowej. W łożysku tocznym natomiast, dwa elementy poruszające się względem siebie (pierścień wewnętrzny i zewnętrzny) są oddzielone przez elementy toczne (kulki lub wałeczki). To właśnie obecność tych elementów tocznych powoduje znacznie mniejsze tarcie w łożyskach tocznych, co jest ich główną zaletą. Poniższa tabela przedstawia kluczowe różnice:

Cecha	Łożyska Ślizgowe	Łożyska Toczne
Zasada działania	Bezpośredni kontakt powierzchni ślizgowych	Elementy toczne (kulki, wałeczki) oddzielające powierzchnie
Tarcie	Wyższe (szczególnie przy rozruchu)	Niższe
Tłumienie drgań	Wysoka zdolność do tłumienia	Mniejsza zdolność do tłumienia
Obciążalność	Dobre dla średnich do bardzo dużych obciążeń przy niskich prędkościach	Dobre dla szerokiego zakresu obciążeń i prędkości
Cena	Zazwyczaj niższa	Zazwyczaj wyższa
Wymiary poprzeczne	Często mniejsze	Zazwyczaj większe
Wrażliwość na smarowanie	Bardzo wrażliwe (chyba że bezsmarowe)	Mniej wrażliwe na jakość, ale smarowanie kluczowe dla żywotności
Cichobieżność	Bardzo ciche w pracy	Mogą generować hałas

Wybór między łożyskiem ślizgowym a tocznym zależy zawsze od specyficznych wymagań aplikacji, takich jak rodzaj i kierunek obciążenia (promieniowe, osiowe, kombinowane), prędkość obrotowa, temperatura, środowisko pracy oraz wymagania dotyczące cichobieżności i kosztów.

Zastosowania łożysk ślizgowych w przemyśle

Łożyska ślizgowe są wszechobecne w niemal każdej gałęzi przemysłu, stanowiąc często niewidzialne, lecz kluczowe komponenty maszyn i urządzeń. Ich zdolność do przenoszenia średnich, dużych i bardzo dużych obciążeń przy stosunkowo niewielkich prędkościach obrotowych, a także optymalna zdolność do wygłuszania drgań wału, czynią je niezastąpionymi w wielu specyficznych aplikacjach.

Przykłady ich zastosowań obejmują:

• Rolki transportowe: W systemach przenośników taśmowych, gdzie wymagane jest płynne i ciche działanie pod dużym obciążeniem.
• Mechanizmy nożycowe i przeguby: W maszynach budowlanych, rolniczych czy robotach przemysłowych, gdzie występują ruchy obrotowe i oscylacyjne.
• Zawiasy: W ciężkich bramach, klapach czy innych elementach konstrukcyjnych, gdzie liczy się wytrzymałość i odporność na zużycie.
• Branża budowlana: W maszynach takich jak koparki, spycharki, dźwigi, gdzie przenoszą ogromne obciążenia i tłumią wibracje.
• Branża motoryzacyjna: W elementach zawieszenia, układach kierowniczych czy silnikach (np. panewki wału korbowego).
• Branża lotnicza: W elementach sterowania, podwoziach, gdzie liczy się niezawodność i odporność na ekstremalne warunki.
• Energetyka: W turbinach wiatrowych, generatorach, gdzie wymagana jest długotrwała i bezawaryjna praca.
• Urządzenia medyczne: W sprzęcie diagnostycznym, stołach operacyjnych, gdzie kluczowa jest cichobieżność i precyzja.
• Wózki widłowe i maszyny rolnicze: W elementach ruchomych, gdzie zapewniają wydajną i bezawaryjną pracę w trudnych warunkach.

Producenci tacy jak Igus oferują innowacyjne rozwiązania, w tym łożyska polimerowe, które nie wymagają smarowania, charakteryzują się wysoką odpornością na ekstremalne temperatury, zanieczyszczenia i korozję. Te nowoczesne komponenty gwarantują wydajną pracę w wielu sektorach, od przemysłu tytoniowego i spożywczego po motoryzację, podkreślając ewolucję i adaptacyjność technologii łożysk ślizgowych.

Najczęściej Zadawane Pytania (FAQ)

Czy łożyska ślizgowe zawsze wymagają smarowania?

Nie, nie wszystkie łożyska ślizgowe wymagają ciągłego smarowania. Istnieją tak zwane łożyska bezsmarowe lub bezolejowe, które są wykonane z materiałów samosmarujących (np. polimery, niektóre kompozyty, a nawet ceramika) i mogą pracować bez dodatkowego środka smarnego przez cały okres swojej żywotności lub wymagać jedynie minimalnej, okresowej konserwacji.

Jakie są główne zalety łożysk ślizgowych?

Do głównych zalet łożysk ślizgowych należą: niska cena, prosty montaż, często niewielkie wymiary poprzeczne, wysoka zdolność do tłumienia drgań, cichobieżność oraz zdolność do przenoszenia bardzo dużych obciążeń przy niskich prędkościach obrotowych.

Kiedy wybrać łożysko ślizgowe zamiast tocznego?

Łożyska ślizgowe są preferowane, gdy wymagane jest tłumienie drgań, cicha praca, przenoszenie bardzo dużych obciążeń przy niskich prędkościach, praca w środowiskach zanieczyszczonych lub korozyjnych, a także gdy budżet jest ograniczony. Są również dobrym wyborem w aplikacjach, gdzie wymiary poprzeczne są krytyczne.

Czy łożyska ceramiczne wymagają smarowania?

Wiele łożysk ceramicznych, ze względu na bardzo niskie tarcie i wysoką odporność na zużycie materiału, może pracować całkowicie na sucho lub wymagać jedynie minimalnego smarowania. Ich właściwości samosmarne sprawiają, że są idealne do zastosowań, gdzie smarowanie konwencjonalne jest niemożliwe lub niepożądane, np. w wysokich temperaturach, próżni czy środowiskach chemicznie agresywnych.

Czym różnią się łożyska hydrostatyczne od hydrodynamicznych?

Oba typy to łożyska olejowe. W łożyskach hydrodynamicznych warstwa oleju tworzy się samoczynnie w wyniku ruchu wału i jego prędkości obrotowej. W łożyskach hydrostatycznych natomiast, ciśnienie oleju jest generowane zewnętrznie przez pompę, co pozwala na utrzymanie warstwy smarnej nawet przy zerowej prędkości obrotowej i podczas rozruchu, zapewniając bardzo niskie tarcie od samego początku pracy.

Łożyska ślizgowe, choć często niedoceniane w obliczu popularności łożysk tocznych, stanowią kręgosłup wielu sektorów przemysłu. Ich prostota konstrukcji, w połączeniu z możliwością adaptacji do ekstremalnych warunków dzięki innowacyjnym materiałom takim jak ceramika, sprawia, że są niezastąpionym elementem w arsenale współczesnego inżyniera. Od cichych mechanizmów medycznych po potężne maszyny budowlane, łożyska ślizgowe ciągle ewoluują, zapewniając niezawodność i wydajność tam, gdzie jest to najbardziej potrzebne.
