Kondensatory ceramiczne to jedne z najbardziej wszechstronnych i powszechnie stosowanych komponentów w świecie elektroniki. Ich niezawodność, stabilność i niewielkie rozmiary sprawiają, że są niezastąpione w szerokiej gamie urządzeń – od prostych obwodów hobbystycznych po zaawansowane systemy komunikacyjne i przemysłowe. Zrozumienie ich budowy, zasad działania oraz unikalnych właściwości jest kluczowe dla każdego, kto chce zgłębić tajniki współczesnej techniki. W tym artykule przyjrzymy się bliżej tym niepozornym, ale potężnym elementom, wyjaśniając, dlaczego są one fundamentem wielu innowacyjnych rozwiązań.
Podstawy Działania Kondensatora Ceramicznego
Kondensator ceramiczny, w swojej najprostszej formie, składa się z dwóch przewodzących okładzin (elektrod) oddzielonych materiałem dielektrycznym. W przypadku kondensatorów ceramicznych, jak sama nazwa wskazuje, dielektrykiem jest specjalnie przygotowana ceramika. Najczęściej stosuje się tlenek tytanu, tlenek cyrkonu lub inne związki ceramiczne charakteryzujące się wysoką stałą dielektryczną.
Dielektryk to materiał, który nie przewodzi prądu elektrycznego, ale ma zdolność do polaryzacji pod wpływem zewnętrznego pola elektrycznego. Kiedy do okładzin kondensatora zostanie przyłożone napięcie, elektrony gromadzą się na jednej z nich, tworząc ładunek ujemny, podczas gdy druga okładzina traci elektrony, stając się dodatnio naładowana. Dzięki właściwościom dielektryka, ładunki te są skutecznie utrzymywane na okładzinach, umożliwiając kondensatorowi magazynowanie energii elektrycznej w polu elektrycznym.
W przeciwieństwie do niektórych innych typów kondensatorów, w kondensatorach ceramicznych okładziny nie są zwijane, lecz układane równolegle, warstwa po warstwie. Wynika to przede wszystkim ze specyficznych właściwości mechanicznych ceramiki, która jest materiałem kruchym i nie nadaje się do zwijania. Ta warstwowa konstrukcja pozwala na osiągnięcie pożądanej pojemności przy zachowaniu kompaktowych rozmiarów.
Charakterystyka i Zalety Kondensatorów Ceramicznych
Kondensatory ceramiczne, mimo że charakteryzują się stosunkowo niewielką pojemnością w porównaniu do innych typów kondensatorów o tej samej wielkości (zazwyczaj od kilkunastu pikofaradów do kilkunastu mikrofaradów), oferują szereg unikalnych zalet, które czynią je niezastąpionymi w wielu zastosowaniach:
- Wysoka stabilność temperaturowa: Materiały ceramiczne użyte do ich produkcji zapewniają dużą odporność na zmiany temperatury, co przekłada się na stabilne działanie w szerokim zakresie warunków.
- Długa żywotność i niezawodność: Dzięki solidnej konstrukcji i stabilnym właściwościom dielektryka, kondensatory ceramiczne cechują się długą żywotnością i wysoką niezawodnością działania.
- Niska tolerancja pojemnościowa: Oznacza to, że kondensatory te magazynują pojemność bardzo zbliżoną do nominalnej wartości określonej przez producenta, co jest kluczowe w precyzyjnych układach.
- Małe straty: Kondensatory ceramiczne charakteryzują się niezwykle niskimi stratami energii, co oznacza, że raz zgromadzona energia elektryczna jest utrzymywana przez dłuższy czas.
- Odporność na wahania napięcia: Doskonale nadają się do różnego rodzaju układów, w których regularnie lub sporadycznie występują wahania napięcia, pomagając stabilizować zasilanie i filtrując zakłócenia.
Wielowarstwowe Kondensatory Ceramiczne (MLCC) - Serca Elektroniki Miniaturowej
Jednym z najpopularniejszych i najczęściej wykorzystywanych typów kondensatorów ceramicznych jest MLCC (Multilayer Ceramic Capacitor), czyli wielowarstwowy kondensator ceramiczny. Jego budowa jest kluczem do miniaturyzacji współczesnej elektroniki.
Kondensator MLCC zbudowany jest z ceramicznego korpusu, który zawiera w sobie dwa zestawy zachodzących na siebie okładek. Są one elektrycznie odseparowane przez materiał dielektryczny, którego właściwości chemiczne i fizyczne determinują ostateczny zakres pojemności, napięcia pracy oraz szereg innych parametrów danej serii kondensatora.
Pojemność takiego kondensatora opisana jest wzorem:
C = (ε * ε₀ * N * A) / d
Gdzie:
ε(epsilon) to przenikalność dielektryka, która opisuje zdolność materiału do gromadzenia ładunku elektrycznego.ε₀(epsilon zero) to przenikalność elektryczna próżni, stała fizyczna.Nto liczba warstw kondensatora, czyli liczba aktywnych par okładek.Ato powierzchnia jednej okładki, mierzona w metrach kwadratowych.dto odległość między elektrodami, czyli grubość warstwy dielektryka.
Z powyższego wzoru wynika, że aby zwiększyć pojemność kondensatora, można zwiększyć przenikalność dielektryka, liczbę warstw lub powierzchnię okładek, a także zmniejszyć odległość między elektrodami.
Model Rzeczywistego Kondensatora
W praktyce, kondensator nie jest idealnym elementem. Aby precyzyjnie opisać jego zachowanie w obwodzie, szczególnie przy wysokich częstotliwościach, stosuje się model zastępczy, który składa się z czterech elementów:
- L (ESL - Equivalent Series Inductance): Indukcyjność szeregowa kondensatora. Jest to pasożytnicza indukcyjność wynikająca z geometrii kondensatora i jego wyprowadzeń. Staje się istotna w obwodach wysokich częstotliwości, gdzie może wpływać na rezonans i stabilność układu.
- R (ESR - Equivalent Series Resistance): Rezystancja wewnętrzna kondensatora. Reprezentuje straty energii w dielektryku i na rezystancji elektrod, które objawiają się w postaci ciepła (grzania się kondensatora podczas pracy). Niska wartość ESR jest pożądana dla efektywności i niezawodności.
- R (RL - Leakage Resistance): Rezystancja reprezentująca ścieżkę, którą płynie prąd upływu. Jest to niewielki prąd, który przepływa przez dielektryk, nawet gdy kondensator jest w pełni naładowany. Idealny kondensator miałby nieskończoną rezystancję upływu.
- C (Capacitance): Nominalna pojemność kondensatora, czyli jego główna funkcja magazynowania ładunku.
Zrozumienie tych parametrów jest kluczowe dla inżynierów projektujących układy elektroniczne, ponieważ wpływają one na rzeczywiste zachowanie kondensatora w różnych warunkach pracy.
Rodzaje Dielektryków w MLCC: Klasa 1 vs. Klasa 2
Obecnie do budowy MLCC wykorzystuje się materiały oparte głównie o tytanian baru (BaTiO3) lub cyrkonian wapnia (CaZrO3). Poprzez dodawanie innych pierwiastków lub związków chemicznych, producenci mogą modyfikować właściwości dielektryka, uzyskując na przykład wyższą przenikalność lub większą stabilność temperaturową.
W przypadku MLCC stosuje się dwie główne klasy kondensatorów ceramicznych, które różnią się składem chemicznym dielektryka oraz właściwościami:
Klasa 1
Kondensatory klasy 1 są przeznaczone do aplikacji wymagających najwyższej stabilności i niskich strat. Do ich wytwarzania stosuje się mieszankę składającą się z CaZrO3 oraz szeregu innych związków chemicznych. Taki dielektryk charakteryzuje się niższą przenikalnością w porównaniu do klasy drugiej, ale znacznie wyższą stabilnością w szerokim zakresie temperatury pracy. Najpopularniejszym dielektrykiem klasy 1 jest NP0 (często oznaczany również jako C0G), który zawiera rzadkie metale, takie jak neodym i samar. Dielektryk ten może pracować w temperaturach między -55°C a +125°C, utrzymując zerowe zmiany pojemności. Są idealne do zastosowań w obwodach rezonansowych, filtrach precyzyjnych i wszędzie tam, gdzie kluczowa jest niezmienność pojemności w funkcji temperatury i czasu.
Klasa 2
W tej klasie dostępnych jest wiele różnych dielektryków, które składają się w 90-98% z BaTiO3. Przenikalność elektryczna dielektryków drugiej klasy jest znacznie wyższa od dielektryków klasy pierwszej, co przekłada się na możliwość uzyskania znacznie wyższej pojemności kondensatorów przy tych samych rozmiarach. Jest to ich główna zaleta, która czyni je atrakcyjnymi do zastosowań wymagających dużych pojemności w małej obudowie.
Główną wadą klasy 2 jest ich mniejsza stabilność temperaturowa, która przekłada się na zmiany pojemności w funkcji temperatury na poziomie nawet kilkudziesięciu procent. Należy to brać pod uwagę podczas wyboru konkretnych produktów, zwłaszcza w aplikacjach, gdzie precyzja pojemności w różnych temperaturach jest krytyczna.
Na rynku najczęściej spotyka się dielektryki klasy 2 oznaczone kodami X5R, X7R lub Y5V. Kody te można rozumieć jako oznaczenie konkretnej charakterystyki temperaturowej dielektryka. Poniższa tabela zawiera objaśnienie tego kodu:
Tabela Charakterystyki Temperaturowej Dielektryków Klasy 2
| PIERWSZY SYMBOL | MIN. TEMP. PRACY | DRUGI SYMBOL | MAKS. TEMP. PRACY | TRZECI SYMBOL | ZMIANA POJEMNOŚCI W CAŁYM PRZEDZIALE TEMPERATURY |
|---|---|---|---|---|---|
| X | -55°C | 5 | +85°C | R | ±15% |
| 7 | +125°C | ||||
| Y | -30°C | 5 | +85°C | V | +22% / -82% |
| Z | +10°C | 5 | +85°C | U | +22% / -56% |
(Uwaga: Tabela jest uproszczona na podstawie dostępnych danych. Pełne kody obejmują więcej kombinacji.)
Formy Montażu Kondensatorów MLCC
Kondensatory MLCC są dostępne w różnych formach montażu, dostosowanych do specyficznych wymagań produkcji i aplikacji:
Kondensatory MLCC SMD (Surface Mount Device)
W przemyśle elektronicznym najczęściej stosowane są kondensatory MLCC przeznaczone do montażu powierzchniowego (SMD). Elementy tego typu charakteryzują się niezwykle niewielkimi rozmiarami, mierzonymi w pojedynczych lub nawet dziesiątych częściach milimetra. Najmniejsze kondensatory MLCC dostępne na rynku mogą mieć wymiary zaledwie 0,25x0,125 mm, co pozwala na ekstremalną miniaturyzację urządzeń.
Dla bardziej wymagających aplikacji, gdzie potrzebna jest większa pojemność, niższe ESR (Equivalent Series Resistance) i ESL (Equivalent Series Inductance), można zastosować łączone kondensatory MLCC. Składają się one z kilku kondensatorów MLCC połączonych równolegle ze wspólną parą wyprowadzeń w jednej obudowie. Takie rozwiązanie zapewnia lepsze parametry elektryczne w porównaniu do pojedynczego elementu o tej samej pojemności.
Kondensatory MLCC THT (Through-Hole Technology)
Na rynku dostępne są również kondensatory MLCC do montażu przewlekanego (THT), jednak jest to rozwiązanie rzadziej stosowane. Wynika to m.in. z utrudnionej automatyzacji montażu, co przekłada się na zwiększone koszty produkcji i wydłużony czas montażu urządzeń. Mimo to, w niektórych specyficznych zastosowaniach, np. w prototypowaniu lub w urządzeniach wymagających większej odporności mechanicznej na płytce, kondensatory THT nadal znajdują swoje miejsce. Podobnie jak w przypadku wersji SMD, dla THT również dostępne są układy łączonych kondensatorów, choć ich wybór jest znacznie mniejszy.
Drabinki MLCC
Miniaturyzacja jest nieustannym dążeniem w elektronice, pozwalając na oszczędność miejsca, redukcję kosztów i zwiększanie możliwości aplikacji. Jednym ze sposobów na dalszą miniaturyzację układów są drabinki kondensatorowe. Drabinka MLCC to innowacyjne rozwiązanie, które polega na połączeniu kilku niezależnych kondensatorów MLCC w jednej, kompaktowej obudowie, gdzie każdy kondensator jest odseparowany i posiada własne wyprowadzenia. Tego typu elementy odgrywają rosnącą rolę, co widać po ich wykorzystaniu w urządzeniach mobilnych, kamerach i innych aplikacjach, gdzie przestrzeń jest na wagę złota.
Wyzwania i Rozwiązania: Problemy z Kondensatorami MLCC
Pomimo wielu zalet, kondensatory MLCC, ze względu na swoje niewielkie wymiary i właściwości materiału ceramicznego, wiążą się z pewnymi wyzwaniami, o których warto pamiętać.
Odkształcenia Mechaniczne
Kondensatory MLCC nie tolerują mechanicznych odkształceń, które mogą wystąpić podczas montażu (np. nadmierny nacisk na płytkę PCB) lub podczas pracy urządzenia (np. zginanie płytki). Odkształcenia te mogą spowodować pęknięcia w kruchym materiale ceramicznym, co w konsekwencji może doprowadzić do nieprawidłowej pracy lub nawet całkowitej awarii obwodu. Problem ten jest szczególnie istotny w przypadku większych rozmiarów obudów MLCC.
Producenci znaleźli jednak rozwiązania, aby zniwelować ten problem. Jednym z nich jest dodanie warstwy przewodzącej żywicy do elektrod kondensatora. Ta elastyczna warstwa zwiększa wytrzymałość elementu na odkształcenia, absorbując część naprężeń. Innym skutecznym rozwiązaniem jest wykorzystanie wspomnianych wcześniej drabinek MLCC, które z natury charakteryzują się większą wytrzymałością na odkształcenia mechaniczne dzięki swojej konstrukcji.
Starzenie Kondensatorów MLCC
Kolejną specyficzną cechą, która dotyczy niektórych kondensatorów MLCC, jest zjawisko starzenia. Problem ten dotyczy wyłącznie kondensatorów wykonanych z tytanianu baru (BaTiO3), czyli głównie tych z klasy 2. Jest to proces, który polega na stopniowej zmianie struktury krystalicznej dielektryka.
Tytanian baru ma formę sześcianu w temperaturze wyższej od jego temperatury Curie. Po schłodzeniu do temperatury pokojowej zmienia swoją strukturę na mniej symetryczną (tetragonalną), co przekłada się na stopniowy spadek pojemności kondensatora MLCC w czasie. Właśnie to zjawisko jest określane mianem starzenia. Ze względu na swoją polikrystaliczną naturę, kondensatory MLCC starzeją się przez dłuższy okres, który może być liczony w setkach, a nawet tysiącach godzin.
Ważne jest, aby wiedzieć, że proces starzenia jest odwracalny. Wymaga on wygrzania kondensatora w temperaturze powyżej punktu Curie danego materiału. W przypadku tytanianu baru, zazwyczaj mowa jest o temperaturze powyżej 125°C. Proces ten, zwany „odmładzaniem” (ang. de-aging), przywraca pojemność kondensatora do wartości początkowej, choć proces starzenia rozpocznie się ponownie po schłodzeniu.
Jak Odczytać Wartość Kondensatora Ceramicznego?
Odczytywanie wartości kondensatorów ceramicznych, szczególnie tych mniejszych, może być wyzwaniem ze względu na ograniczoną przestrzeń na obudowie. W oznaczeniach zachodnich stosuje się jednak prostą i powszechną regułę, która pozwala na szybkie zidentyfikowanie pojemności:
- Dwie pierwsze cyfry są cyframi znaczącymi wartości pojemności.
- Trzecia cyfra oznacza liczbę zer, które należy dopisać po pierwszych dwóch cyfrach.
- Wartość jest zawsze podawana w pikofaradach (pF).
Oto kilka przykładów, aby to lepiej zilustrować:
- 470: Pierwsze dwie cyfry to 47. Trzecia cyfra to 0, co oznacza brak zer. Zatem wartość wynosi 47 pF.
- 822: Pierwsze dwie cyfry to 82. Trzecia cyfra to 2, co oznacza dwa zera. Zatem wartość wynosi 8200 pF, co można również zapisać jako 8,2 nF (nanofarad).
- 104: Pierwsze dwie cyfry to 10. Trzecia cyfra to 4, co oznacza cztery zera. Zatem wartość wynosi 100 000 pF, czyli 100 nF lub 0,1 µF (mikrofarad).
- 221: Pierwsze dwie cyfry to 22. Trzecia cyfra to 1, co oznacza jedno zero. Zatem wartość wynosi 220 pF.
Niekiedy na kondensatorach mogą pojawić się również litery po numerach, które oznaczają tolerancję pojemnościową (np. J dla ±5%, K dla ±10%, M dla ±20%), ale podstawowe odczytywanie wartości opiera się na powyższej zasadzie.
Często Zadawane Pytania (FAQ)

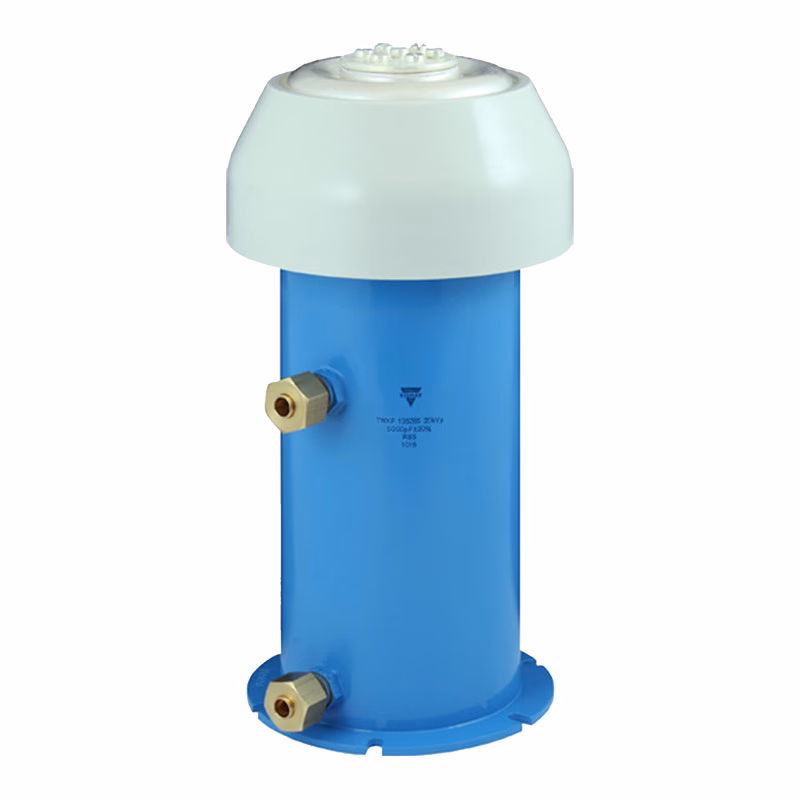

Do czego służy kondensator ceramiczny?
Kondensator ceramiczny służy przede wszystkim do magazynowania energii elektrycznej w polu elektrycznym. Wykorzystuje się go do stabilizacji napięcia, filtrowania szumów w obwodach zasilających, sprzęgania i odsprzęgania sygnałów w obwodach AC/DC, a także w obwodach rezonansowych i czasowych. Dzięki swoim właściwościom, takim jak stabilność temperaturowa i niska tolerancja, jest idealny do zastosowań wymagających precyzji i niezawodności w szerokim zakresie temperatur.
Jakie są główne zalety kondensatorów ceramicznych w porównaniu do innych typów?
Główne zalety to wysoka stabilność temperaturowa, długa żywotność, niska tolerancja pojemnościowa, małe straty energii oraz zdolność do pracy w szerokim zakresie częstotliwości. Ich kompaktowe rozmiary, zwłaszcza w wersji SMD, czynią je niezastąpionymi w miniaturyzacji urządzeń elektronicznych. Są również bardzo odporne na przepięcia i niestabilności napięcia.
Czy kondensatory ceramiczne się starzeją?
Tak, niektóre kondensatory ceramiczne, zwłaszcza te wykonane z tytanianu baru (BaTiO3) i należące do klasy 2 (np. X7R, X5R, Y5V), wykazują zjawisko starzenia. Polega ono na stopniowym spadku pojemności w czasie, wynikającym ze zmian struktury krystalicznej dielektryka. Proces ten jest jednak odwracalny poprzez wygrzanie kondensatora powyżej jego temperatury Curie (dla BaTiO3 zazwyczaj powyżej 125°C), co przywraca jego pierwotną pojemność.
Czym różni się kondensator klasy 1 od klasy 2?
Główna różnica leży w składzie dielektryka i wynikających z tego właściwościach. Kondensatory klasy 1 (np. NP0/C0G) wykorzystują dielektryki oparte na CaZrO3, charakteryzują się bardzo wysoką stabilnością temperaturową (niemal zerowe zmiany pojemności z temperaturą) i niskimi stratami, ale mają niższą pojemność. Kondensatory klasy 2 (np. X7R, X5R, Y5V) bazują na BaTiO3, oferują znacznie wyższą pojemność w tej samej objętości, ale ich pojemność jest bardziej zależna od temperatury i napięcia, a także mogą ulegać starzeniu.
Czy kondensatory MLCC są wrażliwe na uszkodzenia mechaniczne?
Tak, ze względu na kruchą naturę ceramiki i małe rozmiary, kondensatory MLCC są wrażliwe na odkształcenia mechaniczne, które mogą prowadzić do pęknięć. Producenci stosują jednak rozwiązania, takie jak warstwy przewodzącej żywicy lub konstrukcje w postaci drabinek MLCC, aby zwiększyć ich odporność na takie uszkodzenia.
Kondensatory ceramiczne, a w szczególności wielowarstwowe kondensatory ceramiczne (MLCC), są prawdziwymi bohaterami współczesnej elektroniki. Ich zdolność do efektywnego magazynowania ładunku w miniaturowych rozmiarach, połączona z niezawodnością i stabilnością, sprawia, że są one niezastąpione w niemal każdym urządzeniu elektronicznym. Od smartfonów, przez komputery, aż po zaawansowane systemy przemysłowe i motoryzacyjne – wszędzie tam kondensatory ceramiczne odgrywają kluczową rolę. Zrozumienie ich złożonej natury, właściwości dielektryków i potencjalnych problemów, takich jak starzenie czy wrażliwość na odkształcenia, pozwala projektantom i hobbystom na świadomy wybór i optymalne wykorzystanie tych niezwykłych komponentów, otwierając drzwi do dalszej innowacji w świecie elektroniki.
