Ceramika: Niezawodny Izolator Elektryczności

Współczesny świat opiera się na energii elektrycznej, a jej bezpieczny i efektywny przesył wymaga materiałów, które potrafią skutecznie powstrzymać przepływ prądu. Właśnie tutaj do gry wkracza ceramika – materiał, który od dziesięcioleci jest filarem w dziedzinie izolacji elektrycznej. Jej unikalne właściwości sprawiają, że jest niezastąpiona w wielu kluczowych zastosowaniach, od gigantycznych linii przesyłowych po mikroskopijne komponenty w elektronice użytkowej. Ale co sprawia, że ceramika jest tak wyjątkowym izolatorem i dlaczego jej rola jest nadal tak istotna?

Zrozumienie natury izolacji elektrycznej zaczyna się od pojęcia rezystywności elektrycznej. Jest to miara zdolności materiału do opierania się przepływowi prądu elektrycznego. Im wyższa rezystywność, tym skuteczniej materiał izoluje. Jednostką SI rezystywności jest om-metr (Ω·m). Na rezystywność materiału wpływa wiele czynników, takich jak czystość, porowatość, wykończenie powierzchni, a także warunki środowiskowe, takie jak temperatura i wilgotność. To właśnie w tej kategorii ceramika wyróżnia się jako materiał o wyjątkowych właściwościach.

Ceramika jako wzorowy izolator: Niezrównana odporność na prąd

Generalnie rzecz biorąc, ceramika jest doskonałym izolatorem elektrycznym. Oznacza to, że bardzo skutecznie opiera się przesyłaniu prądu elektrycznego. Chociaż szkło, tworzywa sztuczne i elastomery również mogą być dobrymi izolatorami, to właśnie połączenie właściwości termicznych, mechanicznych i chemicznych sprawia, że ceramika jest najlepszym wyborem dla wielu zastosowań. Materiały są uważane za dobre izolatory elektryczne, gdy ich rezystywność objętościowa wynosi 1 x 10⁸ Ω·m lub więcej, lub rezystywność powierzchniowa wynosi 1 x 10⁹ Ω/kwadrat lub więcej. Niektóre źródła uznają 1 x 10⁵ Ω·m za dolną granicę dla materiału klasyfikowanego jako izolator.

Wśród ceramik, szczególnie wyróżniają się tlenek glinu (alumina) o wysokiej czystości oraz tlenek magnezu, które są uważane za wybitne izolatory. Ich struktura krystaliczna i chemiczna stabilność przyczyniają się do wyjątkowej odporności na przepływ prądu. Należy jednak pamiętać, że rezystywność ceramiki, podobnie jak innych materiałów, może zmieniać się wraz z temperaturą. Dlatego też, podczas podawania wartości rezystywności, kluczowe jest określenie temperatury, w której przeprowadzono pomiar.

Porównanie z innymi materiałami: Ceramika a polimery

W dzisiejszych systemach przesyłu i dystrybucji energii elektrycznej, obok izolatorów ceramicznych (głównie porcelanowych), powszechnie stosowane są również izolatory polimerowe. Każdy z nich ma swoje unikalne cechy i zalety, co czyni je odpowiednimi do różnych zastosowań. Poniższa tabela przedstawia kluczowe różnice:

Cecha	Izolatory Ceramiczne (Porcelana)	Izolatory Polimerowe (Kompozytowe)
Wytrzymałość mechaniczna	Wysoka	Dobra
Odporność na temperaturę	Wysoka, stabilna w ekstremalnych warunkach	Dobra, ale mogą być wrażliwe na bardzo wysokie temperatury
Odporność na korozję i UV	Doskonała	Dobra, ale mogą być podatne na degradację UV i wchłanianie wilgoci
Waga	Ciężkie	Lekkie
Kruchość	Tak, podatne na pruchnięcie i uszkodzenia mechaniczne (np. wandalizm)	Nie, elastyczne i odporne na wandalizm
Właściwości samooczyszczające	Niskie (wymagają częstszego czyszczenia)	Wysokie (redukują potrzebę konserwacji)
Żywotność	Długa (często ponad 50 lat)	Krótsza w niektórych środowiskach, ale porównywalna przy odpowiedniej konserwacji
Koszt początkowy	Wyższy	Niższy
Konserwacja	Mniej wymagająca (odporność na korozję), ale wymagają inspekcji na pęknięcia	Częstsze czyszczenie i inspekcje, ale łatwiejsze w instalacji
Odporność na zanieczyszczenia	Dobra, ale mogą wymagać czyszczenia	Bardzo dobra, mniej podatne na gromadzenie brudu

Pomimo wagi i kruchości, ceramika nadal jest preferowanym wyborem w wielu miejscach ze względu na swoją długoterminową stabilność, odporność na ekstremalne warunki środowiskowe i niezawodność, zwłaszcza w zastosowaniach wysokiego napięcia.

Rodzaje i zastosowania izolatorów ceramicznych: Od linii przesyłowych po świece zapłonowe

Izolatory ceramiczne pełnią kluczową rolę w szerokiej gamie zastosowań elektrycznych i elektronicznych, od systemów przesyłu energii wysokiego napięcia po kompaktową elektronikę mobilną. Ich wysoka wytrzymałość dielektryczna, trwałość mechaniczna oraz odporność na ciepło i warunki atmosferyczne sprawiają, że są niezawodnym materiałem izolacyjnym.

Główne typy izolatorów ze względu na budowę i zastosowanie:

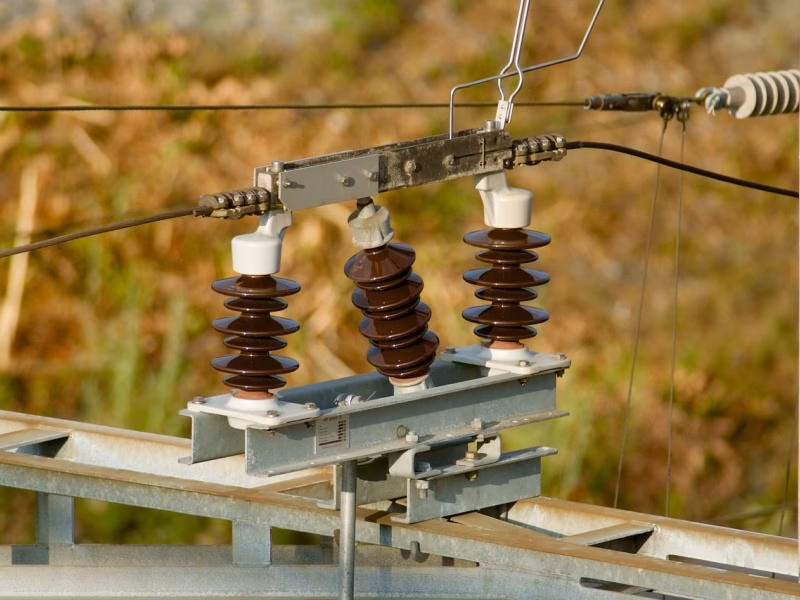

• Izolatory wsporcze (stojące): Używane do sztywnego mocowania szyn lub elementów urządzeń w instalacjach elektroenergetycznych.
• Izolatory przepustowe: Służą do przeprowadzania przewodu pod napięciem przez ścianę budynku lub inną osłonę, zapewniając izolację.
• Izolatory wiszące (kołpakowe i pniowe): Podstawowe elementy napowietrznych linii wysokiego napięcia, zawieszają przewody z dala od konstrukcji wsporczych, takich jak słupy czy wieże. Składają się z wielu ceramicznych tarcz połączonych w łańcuch.
• Izolatory trakcyjne: Stosowane w systemach kolejowych i tramwajowych.

Szczegółowe zastosowania i specyficzne typy izolatorów ceramicznych:

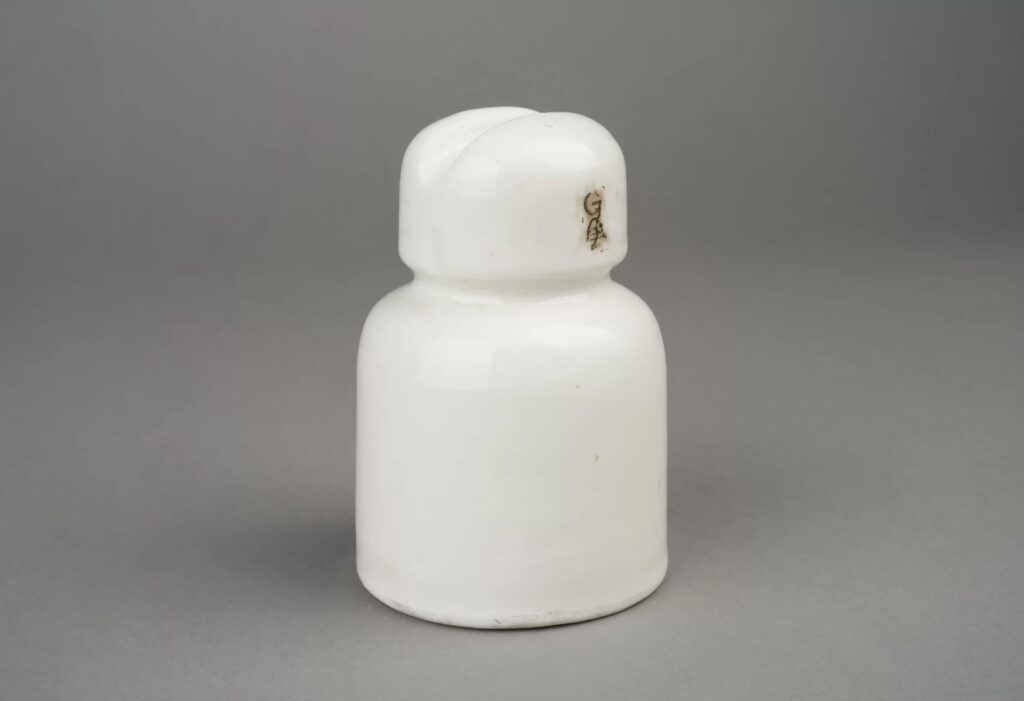

• Wsporniki przewodów (Pin Insulators / Line Post Insulators): Powszechnie stosowane na słupach energetycznych i wieżach transmisyjnych. Ich charakterystyczny kształt przypominający parasol skutecznie odprowadza wodę i wilgoć, redukując ryzyko upływu prądu.
• Izolatory naprężeniowe (Strain Insulators / Suspension Insulators): Zaprojektowane, aby wytrzymać ciągłe siły ciągnące i rozciągające wywierane przez przewody napowietrzne. Utrzymują bezpieczne wyrównanie linii i zapobiegają zwisaniu przewodów.
• Izolatory słupowe (Spool Insulators): Kompaktowe komponenty montowane na wspornikach lub poprzecznikach w celu podtrzymywania okablowania elektrycznego na słupach użytkowych, stacjach transformatorowych i podstacjach.
• Zastosowania bezpieczeństwa: Ich podstawową funkcją jest zapewnienie niezawodnej bariery przed niepożądanym przepływem prądu, chroniąc personel, sprzęt i cały system elektryczny.
• Niskonapięciowe sieci dystrybucyjne: Zapewniają skuteczną izolację w sieciach użyteczności publicznej i systemach okablowania budynków pracujących na średnich i niskich poziomach napięcia.
• Świece zapłonowe: Niezbędne w konstrukcji samochodowych i przemysłowych świec zapłonowych. Ceramiczny izolator (najczęściej wykonany z tlenku glinu) działa jako wysokowydajna bariera dielektryczna między centralną elektrodą a metalową obudową świecy, bezpiecznie kierując łuk wysokiego napięcia niezbędny do zapłonu mieszanki paliwowo-powietrznej.
• Zastosowania wysokotemperaturowe: Preferowane w środowiskach o wysokich wymaganiach termicznych, takich jak piece przemysłowe, grzejniki i piece hutnicze. Ceramika (np. tlenek glinu, steatyt, cyrkon) zapewnia wyjątkową odporność na szok termiczny, ścieranie i agresję chemiczną.
• Podkładki tulejowe (Sleeve Washers): Precyzyjne komponenty zaprojektowane w celu zapobiegania obejściu prądu elektrycznego i korozji galwanicznej w połączeniach mocujących.
• Izolatory narożne słupowe (Corner Post Insulators): Zaprojektowane, aby wytrzymać znaczne napięcie mechaniczne w punktach kotwiczenia linii ogrodzeniowych i zmian kierunku.
• Izolatory typu „kość psa” (Dog Bone Insulators): Specjalistyczna forma izolatora naprężeniowego, nazwana tak ze względu na swój wydłużony kształt. Używane w instalacjach antenowych i elektrycznych ogrodzeniach.
• Puste izolatory ceramiczne (Hollow Ceramic Insulators): Powszechnie stosowane jako elementy izolacyjne w przepustach transformatorów mocy, wyłączników, odgromników i rozdzielnic wysokiego napięcia.
• Izolatory z wkrętem (Lag Screw Ceramic Insulator): Przeznaczone do łączenia gołych przewodów elektrycznych z drewnianymi wspornikami, zapobiegając upływowi prądu.
• Wielożłobkowe izolatory ceramiczne (Multi-Groove Ceramic Insulator): Zaprojektowane do zarządzania wieloma przewodami na drewnianych słupach lub poprzecznikach.
• Izolatory odsadnikowe (Standoff Ceramic Insulators): Służą jako niezbędne przekładki i bariery dielektryczne w panelach elektrycznych, przemysłowych rozdzielnicach i zespołach transformatorów.

Jak powstają izolatory ceramiczne? Proces produkcji krok po kroku

Produkcja izolatorów ceramicznych to złożony proces, który wymaga precyzji i kontroli na każdym etapie. Izolatory te są tworzone z gliny, która może być czerwona, brązowa lub biała, i często charakteryzuje się porowatą teksturą. Gotowe komponenty są znacznie bardziej wytrzymałe niż wiele innych materiałów izolacyjnych i zachowują swoją integralność w trudnych warunkach.

1. Surowce

Surowce do produkcji ceramiki obejmują szeroki zakres różnorodnych związków, w zależności od docelowego zastosowania. Dla izolatorów przeznaczonych do zastosowań wysokotemperaturowych i zaawansowanej elektroniki, materiały mogą zawierać węgiel, azot, krzemionkę i siarkę.

2. Formowanie/Kompresja

Proces formowania ceramicznych izolatorów może odbywać się na sucho lub na mokro. Formowanie na sucho jest zazwyczaj stosowane do prostszych kształtów, gdzie sproszkowany materiał jest umieszczany w elastycznej formie i zagęszczany pod ciśnieniem. Formowanie na mokro obejmuje metody takie jak wytłaczanie (ekstruzja) lub odlewanie, gdzie materiał jest zwilżany, aby ułatwić kształtowanie.

3. Szkliwienie

W zależności od producenta i przeznaczenia izolatora ceramicznego, na uformowany komponent może być nałożona glazura (szkliwo). Szkliwienie zapewnia dodatkową ochronę i zwiększa trwałość izolatora. Stosuje się różne rodzaje szkliw, testowane pod kątem trwałości i wytrzymałości, aby spełnić specyficzne wymagania wydajnościowe.

4. Wypalanie

Etap wypalania (lub suszenia) jest kluczową fazą w procesie produkcyjnym. Inżynierowie muszą uwzględnić potencjalne skurcze materiału podczas wypalania, które mogą wpłynąć na ostateczne wymiary. Podczas tego procesu glazura jest wypiekana na powierzchni komponentu i utwardzana. Wypalanie zazwyczaj odbywa się w temperaturach od 1570°C do 1704°C (2850°F do 3100°F). Współczynnik skurczu jest zazwyczaj szacowany na około 20%.

5. Obróbka skrawaniem

Po wypalaniu materiał ceramiczny staje się bardzo twardy, co wymaga użycia narzędzi tnących z końcówkami diamentowymi do nadawania kształtu. Proces obróbki skrawaniem uszlachetnia komponent ceramiczny, aby spełnić precyzyjne tolerancje i specyfikacje projektowe. Zakres wymaganej obróbki różni się w zależności od typu komponentu, a tolerancje są ustalane zgodnie ze standardami wymaganymi dla konkretnego zastosowania elektrycznego.

Modyfikacja właściwości ceramicznych: Od izolatorów do półprzewodników

Chociaż ceramika jest typowo izolatorem, może być modyfikowana za pomocą różnych środków (np. dodawanie domieszek, powłok itp.) w celu poprawy jej zdolności do przesyłania prądu (zmniejszania wartości rezystywności). Takie modyfikacje pozwalają na tworzenie materiałów o właściwościach półprzewodnikowych lub nawet przewodzących.

Na przykład, rezystancja elektryczna tlenku glinu jest czasami dostosowywana do potrzeb rozpraszania ładunków elektrostatycznych (ESD). Powłoki ESD są również nakładane na powierzchnię komponentów z tlenku glinu, aby zmniejszyć potencjał wyładowań elektrostatycznych. Węgliki krzemu produkowane metodą CVD (Chemiczne Osadzanie z Fazy Gazowej) są często modyfikowane w celu uzyskania precyzyjnie dostosowanych wartości rezystywności, znanych jako klasy o niskiej, średniej i wysokiej rezystywności, co zapewnia ich przydatność w różnych zastosowaniach, takich jak procesy trawienia plazmowego lub implantacji jonów w produkcji płytek półprzewodnikowych.

Jednym z zastosowań, które wymaga precyzyjnie dostosowanej rezystywności elektrycznej, jest uchwyt elektrostatyczny (ESC) stosowany w procesach produkcji chipów półprzewodnikowych. Wymagana jest wystarczająca siła elektrostatyczna do utrzymania płytki półprzewodnikowej w temperaturze przetwarzania (250°C do 700°C), a jednocześnie siła ta musi być wystarczająco niska, aby płytka mogła być szybko i bez uszkodzeń usunięta po wyłączeniu napięcia. Ze względu na to sprzeczne zapotrzebowanie, pożądany jest wąski zakres docelowej rezystywności objętościowej, zazwyczaj od 10⁶ do 10⁸ Ω·m w temperaturze przetwarzania płytki, co wymaga niestandardowej ceramiki, zazwyczaj tlenku glinu lub azotku glinu.

Warto również wspomnieć o pewnych ceramikach o strukturze krystalicznej perowskitu, które mogą wykazywać nadprzewodnictwo, choć tylko w bardzo niskich temperaturach i czasem pod podwyższonym ciśnieniem. Obecnie kuprat, warstwowa struktura perowskitu z tlenku miedzi, utrzymuje rekord w nadprzewodnictwie w ciśnieniu atmosferycznym w najwyższej temperaturze -135°C (138K).

Dlaczego ceramika jest wyborem numer jeden? Główne zalety

Wytrzymałość i trwałość izolatorów ceramicznych sprawiły, że stały się one preferowanym wyborem do ochrony przewodów i linii elektrycznych. Ich niezawodność czyni je idealnymi do krytycznych zastosowań, gdzie długotrwała wydajność jest kluczowa. Izolatory są narażone na szeroki zakres warunków atmosferycznych i muszą być wystarczająco wytrzymałe, aby sprostać tym wyzwaniom, w tym uderzeniom piorunów, zanieczyszczeniom, uszkodzeniom przez ptaki, lód, śnieg, ekstremalne temperatury, zmiany wysokości i inne czynniki środowiskowe i przypadkowe.

• Twardość: Chociaż materiały ceramiczne pochodzą z proszków, posiadają niezwykłą twardość. W rzeczywistości izolatory ceramiczne są około czterokrotnie twardsze niż stal nierdzewna. Ta wyjątkowa twardość znacząco przyczynia się do ich trwałości i długoterminowej wydajności.
• Odporność na zużycie: Oprócz wyjątkowej twardości, izolatory ceramiczne zachowują swoje wykończenie i wygląd przez długi czas. Ich odporność na zużycie i twardość współdziałają, zapewniając sprężystość i trwałość, które są kluczowe dla długoterminowego użytkowania.
• Właściwości mechaniczne: Komponenty zaprojektowane do ochrony okablowania elektrycznego muszą zachowywać swoje właściwości mechaniczne w różnych warunkach. Izolatory ceramiczne są bardzo skuteczne w zachowaniu tych właściwości, zapewniając stałą wydajność i niezawodność.
• Wytrzymałość dielektryczna: Ta cecha jest kluczowym powodem, dla którego izolatory ceramiczne są wybierane do różnych zastosowań elektrycznych. Ich wysoka wytrzymałość dielektryczna i niskie straty elektryczne zapewniają wyjątkową wydajność w różnych warunkach.
• Odporność na korozję: Ponieważ izolatory ceramiczne nie zawierają metalu, są odporne na rdzę i korozję. Ta właściwość pozwala na ich stosowanie na słupach ogrodzeniowych, poprzecznikach linii energetycznych i innych zewnętrznych instalacjach elektrycznych bez wpływu warunków środowiskowych.
• Stabilność termiczna: Ceramika wykazuje wyjątkową odporność na wysokie temperatury i szok termiczny, co jest kluczowe w zastosowaniach, gdzie występują gwałtowne zmiany temperatury, takich jak silniki czy piece.

Najczęściej zadawane pytania (FAQ)

Czy ceramika przewodzi prąd elektryczny?

Nie, ceramika jest generalnie doskonałym izolatorem elektrycznym, co oznacza, że bardzo skutecznie opiera się przepływowi prądu. Ma bardzo wysoką rezystywność.

Do czego służą izolatory ceramiczne?

Izolatory ceramiczne są szeroko stosowane w energetyce (linie przesyłowe, podstacje), elektronice (świece zapłonowe, płytki drukowane), przemyśle (piece wysokotemperaturowe) i wielu innych dziedzinach, aby zapobiegać niepożądanym przepływom prądu i zapewniać bezpieczeństwo.

Czy izolatory ceramiczne są kruche?

Tak, w porównaniu do izolatorów polimerowych, ceramika jest bardziej krucha i podatna na uszkodzenia mechaniczne, takie jak pęknięcia, zwłaszcza w obszarach narażonych na trzęsienia ziemi lub wandalizm.

Jaka jest główna zaleta ceramiki jako izolatora?

Główne zalety to bardzo wysoka wytrzymałość dielektryczna, niezrównana odporność na wysokie temperatury, doskonała odporność na korozję i promieniowanie UV, a także długa żywotność.

Czy ceramika może być półprzewodnikiem?

Tak, choć ceramika jest zazwyczaj izolatorem, jej właściwości elektryczne mogą być modyfikowane poprzez dodawanie domieszek lub specjalne powłoki, co pozwala na uzyskanie materiałów o właściwościach półprzewodnikowych lub rozpraszających ładunki elektrostatyczne (ESD).

Podsumowując, ceramika odgrywa niezastąpioną rolę w dziedzinie izolacji elektrycznej, oferując niezrównane połączenie wytrzymałości dielektrycznej, odporności na ekstremalne warunki środowiskowe i trwałości. Choć posiada pewne wady, takie jak waga i kruchość, jej zdolność do efektywnego blokowania przepływu prądu, w połączeniu z możliwością modyfikacji dla specyficznych zastosowań, sprawia, że pozostaje kluczowym materiałem w infrastrukturze energetycznej i elektronice. Od produkcji najprostszych komponentów po zaawansowane systemy, ceramika jest synonimem bezpieczeństwa i niezawodności w świecie elektryczności.
