07/03/2025
Kiedy myślimy o ceramice, często wyobrażamy sobie naczynia gliniane, płytki łazienkowe lub ozdobne figury. W powszechnej świadomości ceramika jest synonimem materiału kruchego i przede wszystkim… nieprzewodzącego prądu. I rzeczywiście, tradycyjnie ceramika była wykorzystywana jako doskonały izolator elektryczny, chroniąc nas przed niebezpieczeństwami związanymi z prądem. Jednakże, świat inżynierii materiałowej, a zwłaszcza dziedzina ceramiki, przeszedł w ostatnich dekadach prawdziwą rewolucję. Dziś wiemy, że niektóre rodzaje ceramiki, nazywane zaawansowanymi materiałami ceramicznymi, potrafią przewodzić prąd elektryczny, stając się kluczowymi komponentami w nowoczesnej elektronice i przemyśle. Ale jak to możliwe, że ten sam materiał może pełnić tak odmienne funkcje?
Tradycyjne właściwości ceramiki, takie jak twardość, wytrzymałość na ściskanie i kruchość, są powszechnie znane. Mniej oczywista jest ich rezystywność elektryczna. Większość ceramik rzeczywiście stawia opór przepływowi prądu elektrycznego, dlatego materiały takie jak porcelana od dawna były wykorzystywane do produkcji izolatorów elektrycznych. Istnieją jednak ceramiki, które są doskonałymi przewodnikami elektryczności. Większość z nich to ceramiki zaawansowane – nowoczesne materiały, których właściwości są modyfikowane poprzez precyzyjną kontrolę nad ich wytwarzaniem z proszków w gotowe produkty. Właściwości i produkcja zaawansowanych ceramik to złożony temat, ale dla celów tego artykułu skupimy się na ich zdolności do przewodzenia prądu.
Mechanizmy Przewodnictwa Elektrycznego w Ceramice
Przyczyny rezystywności w większości ceramik wynikają z natury wiązań jonowych, które utrzymują atomy razem, nie pozwalając na swobodny przepływ elektronów. Jednakże, w niektórych przypadkach przewodnictwo elektryczne w ceramice, podobnie jak w większości materiałów, może być dwojakiego rodzaju: elektroniczne i jonowe.
Przewodnictwo Elektroniczne
Przewodnictwo elektroniczne to przepływ swobodnych elektronów przez materiał. W ceramice, wiązania jonowe zazwyczaj nie pozwalają na istnienie swobodnych elektronów. Niemniej jednak, w niektórych sytuacjach, do materiału mogą być włączone zanieczyszczenia o różnej wartościowości (tj. posiadające różną liczbę elektronów wiążących). Te zanieczyszczenia mogą działać jako donory lub akceptory elektronów, tworząc ścieżki dla przepływu prądu. W innych przypadkach, włączenie metali przejściowych lub pierwiastków ziem rzadkich o zmiennej wartościowości może prowadzić do powstawania polaronów – rodzajów elektronów, które tworzą małe obszary lokalnej polaryzacji, przemieszczając się z atomu na atom. Ceramiki przewodzące elektronicznie znajdują zastosowanie jako rezystory, elektrody i elementy grzewcze.
Przewodnictwo Jonowe
Przewodnictwo jonowe polega na przechodzeniu jonów (atomów o ładunku dodatnim lub ujemnym) z jednego miejsca na drugie poprzez defekty punktowe, zwane wakansami, w sieci krystalicznej. W normalnych temperaturach otoczenia przemieszczanie się jonów jest bardzo ograniczone, ponieważ atomy znajdują się w stosunkowo niskich stanach energetycznych. Jednak w wysokich temperaturach wakansy stają się ruchome, a niektóre ceramiki wykazują tak zwane szybkie przewodnictwo jonowe. Te ceramiki są szczególnie przydatne w czujnikach gazu, ogniwach paliwowych i bateriach.
Czym Jest Ceramika w Kontekście Elektroniki?
Dla większości ludzi termin „ceramika” kojarzy się z wyrobami garncarskimi, kruchością i zastosowaniami domowymi lub budowlanymi. Jednakże, z punktu widzenia definicji materiałowej, termin „ceramika” jest znacznie szerszy i obejmuje różnorodne, głównie polikrystaliczne, nieorganiczne materiały niemetaliczne, które są powszechnie formowane w inżynieryjne kształty z proszków w temperaturze pokojowej. Swoje typowe właściwości fizyczne uzyskują w procesie wypalania w wysokiej temperaturze.
Warto zaznaczyć, że w języku angielskim termin „ceramics” często obejmuje również szkło, emalię i szkło-ceramiki, które są głównie amorficzne i mogą być formowane ze stopów. Obejmuje także nieorganiczne materiały cementowe (cement, gips, wapno), które nie wymagają wypalania, aby uzyskać swoje ostateczne właściwości.
Przygotowanie zaawansowanych ceramik zazwyczaj wiąże się z bardziej wyrafinowanymi etapami przetwarzania. Procesy te są złożone i mogą różnić się w zależności od zastosowania, co jest charakterystyczne dla rozwoju zaawansowanych ceramik.
Ceramika Tradycyjna vs. Zaawansowana
Aby lepiej zrozumieć, jak ceramika stała się tak wszechstronnym materiałem w elektronice, warto rozróżnić ceramikę tradycyjną od zaawansowanej.
| Cecha | Ceramika Tradycyjna | Ceramika Zaawansowana |
|---|---|---|
| Skład | Naturalne minerały (krzemiany, glinokrzemiany), glina | Syntetyczne chemikalia o wysokiej czystości (tlenki, azotki, węgliki) |
| Właściwości | Słabo zdefiniowane, niska powtarzalność, niższa niezawodność | Precyzyjnie kontrolowane, dostosowane do potrzeb, wysoka wydajność |
| Proces Wytwarzania | Konwencjonalny (zawiesiny, spiekanie) | Bardziej złożone i wyrafinowane metody przetwarzania |
| Zastosowanie | Naczynia, cegły, płytki | Elektronika, medycyna, lotnictwo, przemysł (wymagające wysokiej wydajności) |
| Dodatki | Brak | Często dodawane spoiwa organiczne dla ułatwienia formowania |
Rodzaje Ceramiki Zaawansowanej
Zaawansowane ceramiki, w zależności od zamierzonego zastosowania, można dalej podzielić na trzy kategorie:
- Ceramika Strukturalna (Inżynieryjna): Znana ze swoich doskonałych właściwości mechanicznych (np. wytrzymałość mechaniczna, twardość, odporność na zużycie), szczególnie w środowiskach korozyjnych i w wysokich temperaturach. Ceramiki te są zazwyczaj wybierane do zastępowania istniejących materiałów, zwykle metali. Większość ceramik stosowanych obecnie w stomatologii odtwórczej, takich jak cyrkon, tlenek glinu i szkło-ceramiki, należy do tej kategorii.
- Ceramika Funkcjonalna: Charakteryzuje się specyficznymi funkcjami wynikającymi z ich dostosowanych struktur i właściwości. Chociaż ceramika jest normalnie znana jako izolator elektryczny, manipulując jej składem i mikrostrukturą, można ją przekształcić w półprzewodniki, a nawet nadprzewodniki. Wiele innych właściwości generowanych w ceramice funkcjonalnej, takich jak właściwości dielektryczne, ferroelektryczne, piezoelektryczne, termoelektryczne i multiferroiczne, jest unikalnych i rzadko osiągalnych w innych typach materiałów.
- Ceramika Nuklearna: Stosowana w zastosowaniach związanych z energią jądrową, wymagająca specyficznych właściwości, takich jak odporność na promieniowanie.
Historyczny Rozwój Ceramiki w Elektronice
Podczas gdy tradycyjne ceramiki były używane przez ponad 25 000 lat, ceramiki zaawansowane rozwinęły się dopiero w ciągu ostatnich 120 lat. Historia spiekania chemicznie zdefiniowanych proszków rozpoczęła się między 1879 a 1911 rokiem, w czasach rywalizacji między oświetleniem elektrycznym a gazowym. Baron Carl Auer von Welsbach (1858–1929) w Austrii odkrył, jak poprawić światło wytwarzane przez zastosowanie płomienia do niektórych tlenków ziem rzadkich. Opatentował mieszankę tlenku itru/lantanu z tlenkiem magnezu/cyrkonu. Siatka Welsbacha, wprowadzona na rynek w 1890 roku, była prawdopodobnie pierwszą spiekaną ceramiką tlenkową opartą na chemicznie przygotowanych surowcach.
Przewodnictwo jonowe wykorzystane w lampach Nernsta (Walther Nernst, 1864–1941) było odpowiedzią na ograniczenia lamp żarowych w 1890 roku. Współczesne analizy wykazały, że lampy te zawierały głównie cyrkon z dodatkiem tlenków ziem rzadkich z grupy itrowej. Rozwój ceramiki funkcjonalnej szybko przyspieszył wraz z rozkwitem przemysłu radiowego i telewizyjnego w XX wieku. Zapotrzebowanie na specjalne materiały odporne na wysoką temperaturę, które mogłyby wytrzymać pola elektromagnetyczne o wysokiej częstotliwości, doprowadziło do rozwoju materiałów takich jak steatyt (krzemian magnezu). Następnie opracowano inne elektroceramiki, takie jak ceramiki magnetyczne (ferryty), kondensatorowe (tytaniany) i elektromechaniczne (ceramiki piezoelektryczne).
Boom w przemyśle elektronicznym napędzał potrzebę ochrony miniaturowych tranzystorów i układów scalonych przed warunkami otoczenia, co doprowadziło do rozwoju ceramicznych materiałów opakowaniowych, ułatwiających dalszą miniaturyzację urządzeń. W latach 60. XX wieku wdrożono nowe właściwości funkcjonalne materiałów ceramicznych, takie jak stało-tlenkowe ogniwa paliwowe, które wykorzystują stały elektrolit cyrkonowy. Złożoność funkcjonalnych materiałów ceramicznych wciąż rośnie, a odkrycie wysokotemperaturowej nadprzewodności w rodzinie tlenków ceramicznych o złożonych składach chemicznych w 1986 roku otworzyło ogromne możliwości.
Ceramika strukturalna również przeszła znaczące zmiany. W 1925 roku firma Krupp wprowadziła wytrzymały cermet (kompozyt ceramiczno-metalowy), w którym bardzo twarde ziarna węglika wolframu są utrzymywane razem przez miękką matrycę metalicznego kobaltu. Materiał ten był pierwotnie używany do produkcji matryc do ciągnienia drutu, zastępując drogi diament, a później do narzędzi do cięcia metali. Dalsze zrozumienie procesu spiekania doprowadziło do powstania gęstych materiałów ceramicznych przygotowanych z określonych pojedynczych faz. Robert Coble odkrył, że dodatek niewielkiej ilości MgO hamował nieciągły wzrost ziaren w Al₂O₃ i pozwolił na spiekanie go do teoretycznej gęstości, co dało półprzezroczysty produkt.
Całkowicie nowy materiał ceramiczny, azotek krzemu, został wprowadzony na rynek na początku lat 50. XX wieku. Jego unikalne właściwości w wysokich temperaturach wykraczały poza możliwości istniejących superstopów na bazie niklu. Przełomowe odkrycie „stali ceramicznej” w 1975 roku pokazało, że ceramika nie zawsze była krucha lub miała niską odporność na pękanie. To odkrycie podkreśliło potencjał ceramiki na bazie cyrkonu (ZrO₂) do uzyskiwania zwiększonej wytrzymałości i odporności dzięki wykorzystaniu indukowanej naprężeniami przemiany fazowej z tetragonalnego na jednoskośny cyrkon.
Jakie Materiały Elektryczne Są Wykonane z Ceramiki?
Prawie 4,5 biliona dolarów globalnego przemysłu elektronicznego nie istniałoby bez ceramiki. Komponenty ceramiczne są niezbędne w produktach takich jak smartfony, komputery, telewizory, elektronika samochodowa i urządzenia medyczne.
Izolatory Elektryczne
Chociaż ceramika tradycyjnie była uważana za materiały izolacyjne, po II wojnie światowej badania w dziedzinie materiałoznawstwa doprowadziły do opracowania nowych formulacji ceramicznych, które wykazują właściwości półprzewodnikowe, nadprzewodnikowe, piezoelektryczne i magnetyczne.

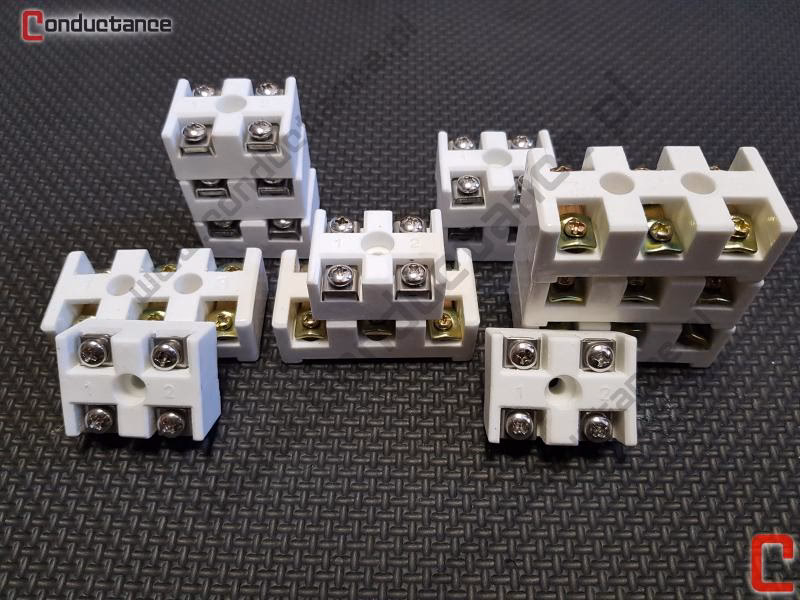

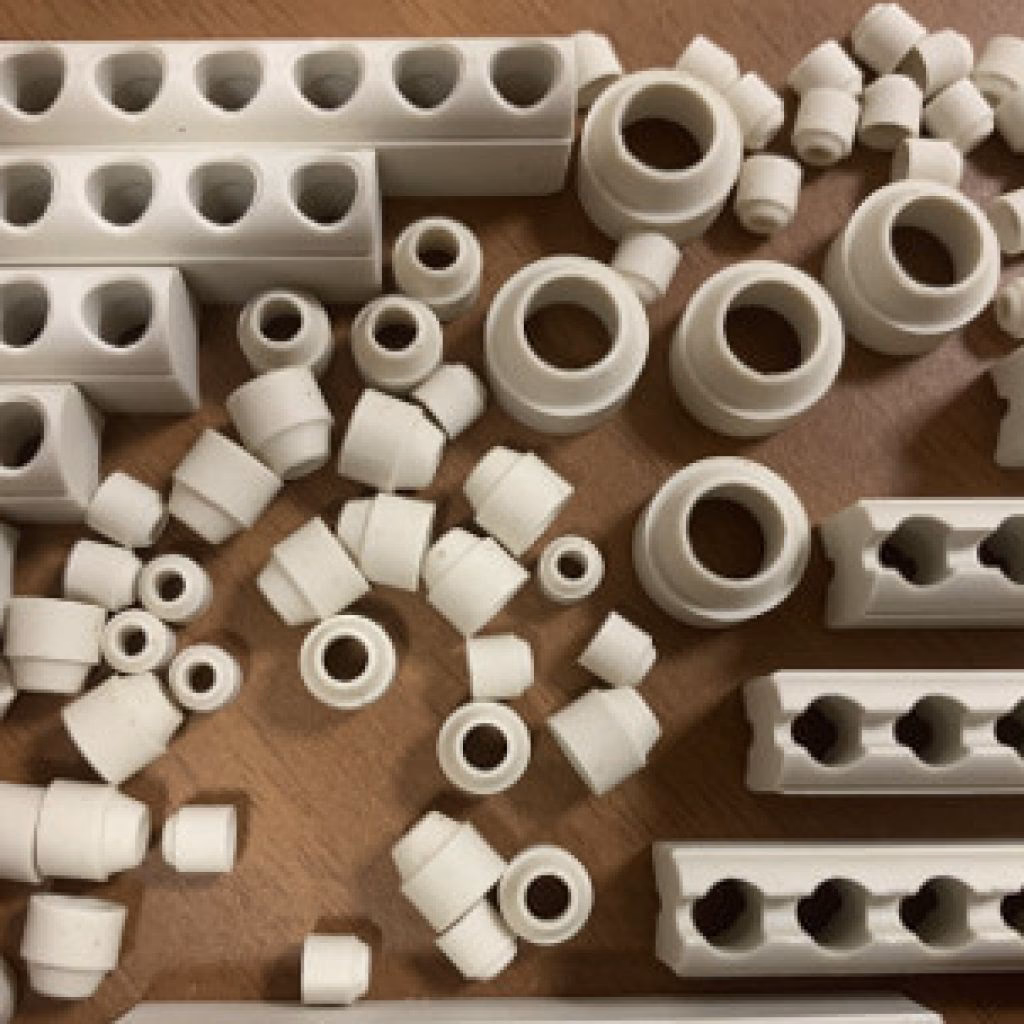

Produkty ceramiczne stosowane jako izolatory elektryczne obejmują świece zapłonowe, hermetyczne opakowania, ceramiczne rurki łukowe oraz części ochronne (np. koraliki i rurki) do gołych przewodów i linii energetycznych. Produkty te są wykorzystywane głównie w sektorach takich jak motoryzacja, transport morski, lotnictwo i dystrybucja energii elektrycznej. Wśród tych produktów świece zapłonowe reprezentują najstarsze i najbardziej popularne zastosowanie. Zostały one wynalezione w 1860 roku do zapłonu paliwa w silnikach spalinowych i są używane w tym celu do dziś. Jednakże, w miarę jak przemysł motoryzacyjny przechodzi na pojazdy elektryczne i hybrydowe, zapotrzebowanie na ceramiczne świece zapłonowe prawdopodobnie spadnie. Główni dostawcy tych produktów kierują swoje know-how w dziedzinie elektroceramiki na inne komponenty, takie jak ceramiczne baterie półprzewodnikowe.
Komponenty Pasywne
Z punktu widzenia rynku, komponenty pasywne cieszą się największym popytem. Nazywa się je tak, ponieważ nie są w stanie kontrolować przepływu elektronów w obwodzie, w przeciwieństwie do komponentów aktywnych (znanych również jako urządzenia półprzewodnikowe). Komponenty pasywne służą jedynie do przechowywania lub przekształcania energii. Kondensatory ceramiczne stanowią większość rynku komponentów pasywnych i ostatnio odnotowały szybki wzrost ze względu na silne zapotrzebowanie ze strony sektora urządzeń mobilnych i komunikacji. Kondensatory te wykorzystują właściwości izolacyjne materiału ceramicznego (zwanego dielektrykiem) umieszczonego między dwiema lub więcej warstwami metalu do przechowywania ładunków elektrycznych. Kondensatory ceramiczne stają się bardzo małe, wręcz mikroskopijne. Ostatnio skomercjalizowano wielowarstwowe kondensatory ceramiczne (MLCC) o wymiarach zaledwie 0,25 mm x 0,125 mm x 0,125 mm.
Inne typy komponentów pasywnych obejmują stałe i zmienne rezystory (wykorzystują ceramikę do rozpraszania energii), cewki indukcyjne (wykorzystują magnetycznie przepuszczalną ceramikę do tworzenia pola magnetycznego) i urządzenia do ochrony obwodów (wykorzystują półprzewodnikową ceramikę do ochrony obwodu przed przejściowymi przepięciami).
Ceramika Piezoelektryczna
Ceramika piezoelektryczna to materiały, które generują ładunek elektryczny pod wpływem nacisku lub zmieniają rozmiar pod wpływem pola elektrycznego. Są używane do przekształcania energii mechanicznej w energię elektryczną lub odwrotnie. Urządzenia te stają się coraz bardziej popularne do zastosowań jako filtry, rezonatory, przetworniki, elementy akustyczne, aktuatory i komponenty do czujników ciśnienia. Łatwe do produkcji w różnych kształtach i rozmiarach, ceramiki piezoelektryczne znacząco przyczyniają się do miniaturyzacji funkcji elektromechanicznych i w konsekwencji zyskują większą penetrację w dziedzinach elektroniki użytkowej, robotyki, motoryzacji, czujników i oprzyrządowania oraz pozyskiwania energii.
Inne Elektroceramiki i Rola Szkła
Inne typy elektroceramiki składają się głównie z magnesów trwałych na bazie ferrytów i urządzeń obwodowych do zastosowań o wysokiej niezawodności (np. ceramika spiekania w niskich i wysokich temperaturach oraz ceramiczne podłoża elektroniczne).
W sektorze elektronicznym szkło jest przede wszystkim używane do produkcji paneli wyświetlaczy do telewizorów, komputerów i urządzeń mobilnych. Bezprecedensowa masowa popularność urządzeń przenośnych skłoniła producentów do tworzenia ultra-wytrzymałego szkła, które nie pęka po upuszczeniu. Proszek szklany jest również dodawany do pasty grubowarstwowej do metalizacji komponentów elektronicznych, podczas gdy uszczelnienia szklane są używane w niektórych zastosowaniach do ochrony urządzeń elektronicznych przed środowiskiem. Elastyczne szkło jest produkowane do wytwarzania elastycznych urządzeń, takich jak organiczne diody elektroluminescencyjne (OLED).
Często Zadawane Pytania (FAQ)
Czy wszystkie ceramiki przewodzą prąd elektryczny?
Nie, większość tradycyjnych ceramik, takich jak porcelana, jest doskonałymi izolatorami elektrycznymi i stawia opór przepływowi prądu. Jednakże, specjalnie zaprojektowane zaawansowane materiały ceramiczne mogą przewodzić prąd elektryczny, stając się półprzewodnikami, a nawet nadprzewodnikami.
Jakie są główne zastosowania ceramiki przewodzącej prąd?

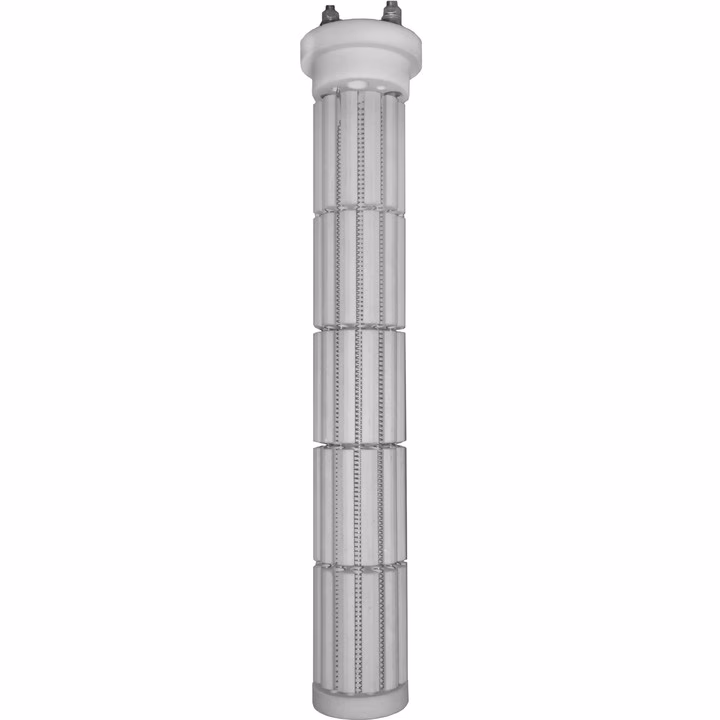

Ceramiki przewodzące elektronicznie są używane jako rezystory, elektrody i elementy grzewcze. Ceramiki przewodzące jonowo znajdują zastosowanie w czujnikach gazu, ogniwach paliwowych i bateriach. Ogólnie, ceramika przewodząca jest kluczowa w produkcji kondensatorów, cewek indukcyjnych, urządzeń zabezpieczających obwody, a także w zaawansowanych aplikacjach, takich jak ogniwa paliwowe z tlenkami stałymi.
Czym różni się ceramika tradycyjna od zaawansowanej?
Ceramika tradycyjna jest wytwarzana z naturalnych minerałów, takich jak glina, i charakteryzuje się mniej precyzyjnymi właściwościami. Ceramika zaawansowana jest produkowana z syntetycznych chemikaliów o wysokiej czystości, z precyzyjną kontrolą procesu, co pozwala na dostosowanie ich właściwości do konkretnych, często bardzo wymagających zastosowań, takich jak elektronika, medycyna czy lotnictwo.
Czy ceramika może być używana w bateriach?
Tak, niektóre zaawansowane ceramiki, zwłaszcza te wykazujące szybkie przewodnictwo jonowe, są wykorzystywane jako elektrolity w nowoczesnych bateriach, w tym w stało-tlenkowych ogniwach paliwowych i obiecujących bateriach półprzewodnikowych.
Co to jest ceramika piezoelektryczna?
Ceramika piezoelektryczna to rodzaj ceramiki funkcjonalnej, która generuje ładunek elektryczny w odpowiedzi na zastosowany nacisk mechaniczny (efekt piezoelektryczny) lub zmienia swój kształt pod wpływem pola elektrycznego (odwrotny efekt piezoelektryczny). Są one szeroko stosowane w czujnikach, przetwornikach, aktuatorach, filtrach i rezonatorach, umożliwiając miniaturyzację urządzeń elektronicznych i mechanicznych.
Podsumowując, chociaż tradycyjnie ceramika była synonimem izolatora, postęp w inżynierii materiałowej całkowicie zmienił to postrzeganie. Dziś zaawansowane ceramiki są kluczowymi materiałami w przemyśle elektronicznym, telekomunikacyjnym, medycznym i energetycznym, oferując szeroki zakres właściwości elektrycznych – od doskonałej izolacji po efektywne przewodnictwo, a nawet nadprzewodnictwo. Ich wszechstronność i możliwość dostosowania do specyficznych potrzeb sprawiają, że są one niezastąpione w rozwoju nowoczesnych technologii.
