Jak Sprawdzić Bezpiecznik Ceramiczny?

Niedziałający obwód elektryczny w domowej lub samochodowej instalacji to częsty problem, który może świadczyć o przepalonym bezpieczniku. Zrozumienie, jak prawidłowo sprawdzić ten kluczowy element ochronny, jest fundamentalne dla każdego, kto chce samodzielnie diagnozować i rozwiązywać podstawowe usterki elektryczne. W tym artykule szczegółowo omówimy, jak krok po kroku zlokalizować potencjalnie uszkodzony bezpiecznik ceramiczny i zweryfikować jego stan za pomocą kilku sprawdzonych metod. Pamiętaj, że zawsze kluczowe jest zapewnienie sobie bezpieczeństwa przed przystąpieniem do jakichkolwiek prac z elektrycznością.

Czym jest bezpiecznik ceramiczny i dlaczego się przepala?

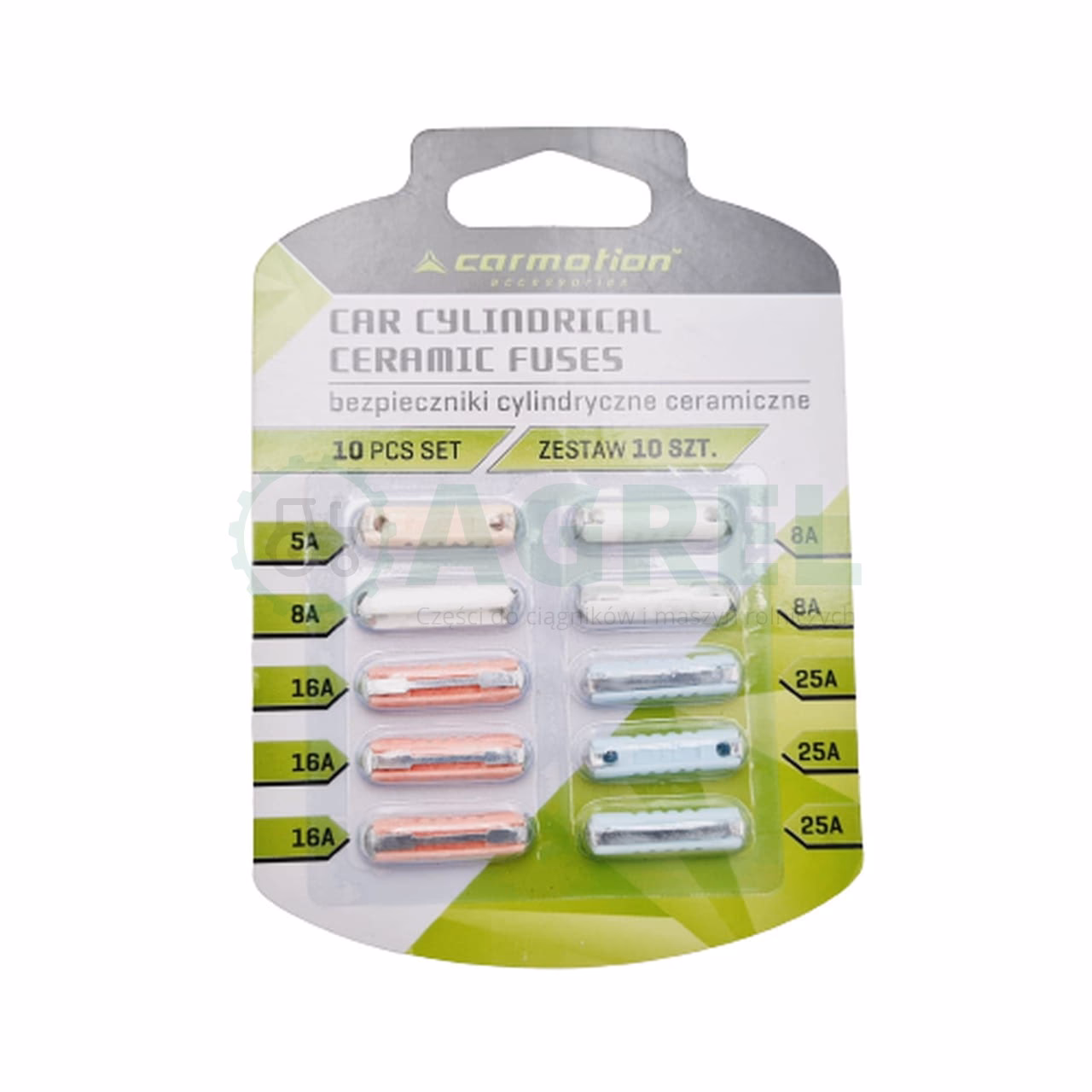

Bezpiecznik ceramiczny to element ochronny w obwodach elektrycznych, którego głównym zadaniem jest zabezpieczenie instalacji i podłączonych urządzeń przed przeciążeniem lub zwarciem. W jego wnętrzu znajduje się cienki drut (topik), który topi się i przerywa obwód, gdy prąd przekroczy bezpieczną wartość znamionową. Ceramiczna obudowa, w przeciwieństwie do szklanej, jest bardziej odporna na wysokie temperatury i ciśnienia, co czyni ją idealną do zastosowań wymagających większej zdolności wyłączania (tzw. zdolności zwarciowej).

Bezpieczniki przepalają się z dwóch głównych powodów:

• Przeciążenie: Kiedy zbyt wiele urządzeń jest podłączonych do jednego obwodu, lub jedno urządzenie pobiera zbyt dużo prądu przez dłuższy czas, prąd przekracza bezpieczną wartość znamionową bezpiecznika, powodując jego przepalenie.
• Zwarcie: Zwarcie to nagły i niekontrolowany przepływ bardzo dużego prądu, zazwyczaj spowodowany uszkodzoną izolacją przewodów lub wadliwym urządzeniem. W takiej sytuacji bezpiecznik przepala się niemal natychmiast, aby zapobiec poważniejszym uszkodzeniom instalacji lub pożarowi.

Zanim przystąpisz do testowania, upewnij się, że obwód, w którym znajduje się bezpiecznik, jest odłączony od zasilania. Bezpieczeństwo jest absolutnym priorytetem.

Metoda 1: Inspekcja wizualna i węchowa

Pierwszym i najszybszym sposobem na wstępną diagnozę przepalonego bezpiecznika jest dokładne obejrzenie i powąchanie elementu. Choć bezpieczniki ceramiczne, w przeciwieństwie do szklanych, nie mają przezroczystych obudów, co uniemożliwia bezpośrednie zobaczenie stopionego topika, nadal istnieją pewne wskazówki wizualne i zapachowe, które mogą świadczyć o ich uszkodzeniu.

• Zewnętrzne oznaki: Szukaj wszelkich oznak przegrzania na obudowie bezpiecznika. Mogą to być pociemnienia, osmolenia, a nawet niewielkie pęknięcia na ceramicznym korpusie lub metalowych końcówkach. Czasami widać również ślady sadzy wokół bezpiecznika, co wskazuje na gwałtowne przepalenie.
• Zapach spalenizny: Przepalony bezpiecznik, zwłaszcza ten, który uległ zwarciu, często wydziela charakterystyczny, ostry zapach spalenizny. Jeśli zlokalizowałeś bezpiecznik i czujesz ten zapach w jego pobliżu, jest to silny sygnał, że uległ uszkodzeniu.

Pamiętaj, że inspekcja wizualna i węchowa to metody orientacyjne. Brak widocznych uszkodzeń czy zapachu nie gwarantuje, że bezpiecznik jest sprawny. Zawsze zaleca się potwierdzenie stanu bezpiecznika za pomocą bardziej precyzyjnych narzędzi.

Metoda 2: Testowanie testerem ciągłości obwodu

Jeśli po wyglądzie zewnętrznym nie da się jednoznacznie określić, czy bezpiecznik jest przepalony, najprostszym i najskuteczniejszym narzędziem do jego sprawdzenia jest tester ciągłość obwodu. Jest to urządzenie, które sygnalizuje (zazwyczaj dźwiękiem, światłem lub wyświetlaczem), czy prąd może swobodnie przepływać przez dany element.

Jak to zrobić krok po kroku:

1. Odłącz zasilanie: Upewnij się, że obwód, w którym znajduje się bezpiecznik, jest całkowicie odłączony od źródła prądu. Wyjmij bezpiecznik z gniazda.
2. Przygotuj tester: Włącz tester ciągłości. Większość nowoczesnych multimetrów cyfrowych ma wbudowaną funkcję testowania ciągłości, oznaczoną często symbolem diody lub fal dźwiękowych. Ustaw multimetr na ten tryb.
3. Przyłóż sondy: Delikatnie przyłóż jedną sondę pomiarową testera do jednej metalowej końcówki bezpiecznika, a drugą sondę do drugiej metalowej końcówki. Upewnij się, że sondy dobrze stykają się z metalem i nie dotykają ceramicznej obudowy ani twojej skóry.
4. Odczytaj wynik:
   • Jeśli bezpiecznik jest sprawny: Tester powinien zasygnalizować ciągłość obwodu. W przypadku multimetru usłyszysz sygnał dźwiękowy (brzęczyk), a na wyświetlaczu może pojawić się bardzo niska wartość rezystancji (bliska 0 Ohm) lub symbol wskazujący na ciągłość.
   • Jeśli bezpiecznik jest przepalony: Tester nie wyda żadnego sygnału dźwiękowego ani nie zaświeci się. Na wyświetlaczu multimetru pojawi się symbol nieskończonej rezystancji (zazwyczaj "OL" - Over Limit lub "1"), co oznacza przerwany obwód.

Test ciągłości jest bardzo prosty i daje jednoznaczną odpowiedź na pytanie, czy topik bezpiecznika jest nienaruszony. Jest to preferowana metoda dla szybkiej diagnozy.

Metoda 3: Testowanie miernikiem rezystancji (omomierzem)

Bardziej precyzyjnym sposobem, który często jest dostępny w ramach funkcji multimetru, jest pomiar rezystancja (oporu elektrycznego) bezpiecznika. Ta metoda jest szczególnie przydatna, gdy chcemy mieć pewność co do stanu elementu lub gdy tester ciągłości nie jest dostępny.

Jak to zrobić krok po kroku:

1. Odłącz zasilanie i wyjmij bezpiecznik: Podobnie jak w przypadku testu ciągłości, odłącz zasilanie obwodu i wyjmij bezpiecznik. Nigdy nie mierz rezystancji elementu pod napięciem, ponieważ może to uszkodzić miernik i stworzyć zagrożenie.
2. Ustaw multimetr: Włącz multimetr i ustaw go na tryb pomiaru rezystancji (omomierz), oznaczony grecką literą omega (Ω). Zacznij od zakresu automatycznego lub najniższego dostępnego zakresu (np. 200 Ohm), jeśli Twój miernik wymaga ręcznego ustawienia zakresu.
3. Przyłóż sondy: Przyłóż jedną sondę pomiarową do jednej metalowej końcówki bezpiecznika, a drugą sondę do drugiej metalowej końcówki. Upewnij się, że masz dobry kontakt.
4. Odczytaj wynik:
   • Jeśli bezpiecznik jest sprawny: Na wyświetlaczu multimetru powinna pojawić się bardzo niska wartość rezystancji, bliska zeru (np. 0.1 Ohm, 0.05 Ohm, itd.). Dokładna wartość zależy od typu i znamionowego prądu bezpiecznika, ale zawsze będzie bardzo mała, ponieważ sprawny bezpiecznik to praktycznie przewodnik.
   • Jeśli bezpiecznik jest przepalony: Miernik wyświetli symbol nieskończonej rezystancji (zazwyczaj "OL" - Over Limit lub "1" na skrajnej lewej stronie wyświetlacza), co oznacza, że obwód jest przerwany i prąd nie może przez niego przepłynąć.

Pomiar rezystancji jest niezwykle precyzyjny i pozwala jednoznacznie stwierdzić, czy bezpiecznik przewodzi prąd. Jest to najbardziej niezawodna metoda diagnozy.

Porównanie metod sprawdzania bezpieczników

Poniższa tabela porównuje trzy omówione metody, pomagając wybrać najodpowiedniejszą w zależności od sytuacji i dostępnych narzędzi.

Metoda	Wymagane narzędzia	Zalety	Wady	Stopień dokładności
Inspekcja wizualna i węchowa	Oczy, nos	Szybka, bez narzędzi, natychmiastowa	Niska, nie zawsze możliwa dla ceramicznych bezpieczników, może nie wykryć wszystkich uszkodzeń	Niska
Test ciągłości obwodu	Tester ciągłości (często w multimetrze)	Szybka, prosta w interpretacji, jednoznaczna odpowiedź (przewodzi/nie przewodzi)	Wymaga narzędzia, tylko binarny wynik	Wysoka
Pomiar rezystancji (omomierzem)	Multimetr (tryb omomierza)	Najdokładniejsza, precyzyjny pomiar oporu, uniwersalna	Wymaga narzędzia i podstawowej znajomości odczytów, brak sygnału dźwiękowego	Bardzo wysoka

Często zadawane pytania (FAQ)

Czy mogę naprawić przepalony bezpiecznik ceramiczny?

Absolutnie nie! Przepalonego bezpiecznika nie wolno naprawiać, np. poprzez owijanie go drutem. Jest to niezwykle niebezpieczne i może prowadzić do poważnego uszkodzenia instalacji elektrycznej, pożaru, a nawet porażenia prądem. Bezpiecznik to element jednorazowego użytku. Zawsze należy go wymienić na nowy o tych samych parametrach.

Co zrobić, jeśli nowy bezpiecznik natychmiast się przepala?

Natychmiastowe przepalenie nowego bezpiecznika to silny sygnał, że problem nie leży w samym bezpieczniku, lecz w obwodzie. Oznacza to, że nadal występuje przeciążenie lub zwarcie. W takiej sytuacji należy natychmiast odłączyć wszystkie urządzenia od danego obwodu i niezwłocznie skonsultować się z wykwalifikowanym elektrykiem. Kontynuowanie prób wymiany bezpiecznika bez usunięcia przyczyny jest bardzo niebezpieczne.

Jaki bezpiecznik zamienny powinienem kupić?

Zawsze wymieniaj bezpiecznik na taki sam typ i o tych samych parametrach. Kluczowe są dwie wartości: znamionowy prąd (wyrażony w amperach, np. 10A, 15A) oraz znamionowe napięcie (wyrażone w woltach, np. 250V). W przypadku bezpieczników ceramicznych ważna jest również ich zdolność wyłączania (tzw. zdolność zwarciowa). Nigdy nie używaj bezpiecznika o wyższym prądzie znamionowym niż oryginalny, ponieważ może to doprowadzić do uszkodzenia urządzeń lub instalacji.

Czy wszystkie bezpieczniki ceramiczne są takie same?

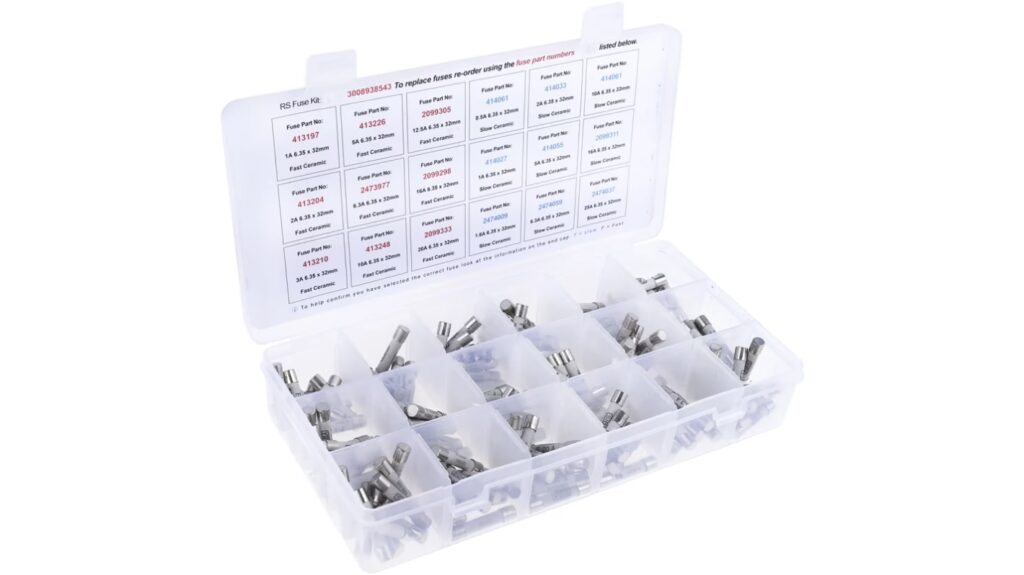

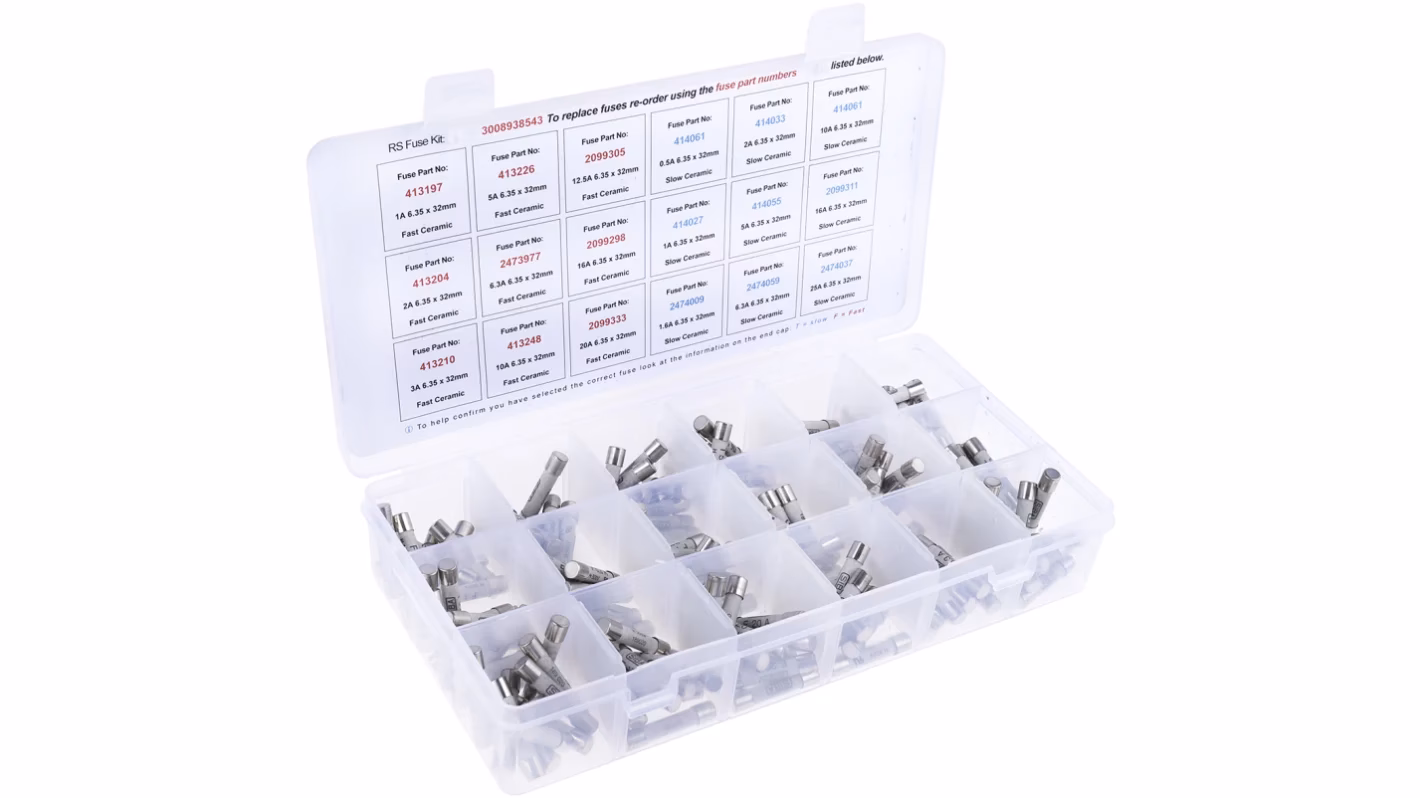

Nie, bezpieczniki ceramiczne różnią się nie tylko wartością prądu i napięcia, ale także rozmiarem (długością i średnicą), kształtem, a także charakterystyką czasowo-prądową (np. szybkie, zwłoczne). Zawsze upewnij się, że nowy bezpiecznik jest identyczny z oryginalnym.

Jaka jest różnica między bezpiecznikiem ceramicznym a szklanym?

Główna różnica polega na materiale obudowy i zdolności wyłączania. Bezpieczniki szklane są przezroczyste, co pozwala na łatwą inspekcję wizualną topika, ale mają niższą zdolność zwarciową i są mniej odporne na wysokie temperatury. Bezpieczniki ceramiczne są nieprzezroczyste, ale mogą bezpiecznie przerywać obwody o znacznie wyższych prądach zwarciowych, ponieważ ich obudowa lepiej radzi sobie z ciśnieniem i ciepłem powstałym podczas przepalenia topika. Są często stosowane w obwodach o wyższych prądach lub w miejscach, gdzie wymagana jest większa wytrzymałość mechaniczna i termiczna.

Prawidłowa diagnoza przepalonego bezpiecznika to podstawowa umiejętność, która pozwala na szybkie przywrócenie funkcjonalności obwodu elektrycznego. Pamiętaj jednak, że bezpieczeństwo jest najważniejsze. Zawsze odłączaj zasilanie przed przystąpieniem do jakichkolwiek prac i jeśli nie jesteś pewien swoich umiejętności lub problem się powtarza, zawsze skonsultuj się z profesjonalistą. Regularne sprawdzanie i wymiana bezpieczników to klucz do bezpiecznej i niezawodnej instalacji elektrycznej.
