Bezpieczniki: Szkło, Ceramika i Typy B/C

Współczesne instalacje elektryczne są złożone i wymagają skutecznej ochrony przed nieprzewidzianymi zdarzeniami, takimi jak przeciążenia czy zwarcia. Centralnym elementem tej ochrony są bezpieczniki – niewielkie komponenty, które odgrywają kluczową rolę w zapewnieniu bezpieczeństwa zarówno urządzeń, jak i użytkowników. Wybór odpowiedniego bezpiecznika ma fundamentalne znaczenie i powinien być podyktowany specyfiką obwodu oraz podłączanych urządzeń. W tym artykule zagłębimy się w świat bezpieczników, porównując popularne typy szklane i ceramiczne, a także wyjaśniając różnice między charakterystykami B i C, które są niezbędne w domowych instalacjach.

Bezpieczniki szklane kontra ceramiczne: Kluczowe różnice

Bezpieczniki rurkowe, zarówno szklane, jak i ceramiczne, to podstawowe elementy zabezpieczające obwody elektryczne przed nadmiernym prądem. Ich głównym zadaniem jest przerwanie przepływu prądu w przypadku przeciążenia lub zwarcia, zapobiegając w ten sposób uszkodzeniu urządzeń i pożarom. Różnice w ich konstrukcji i właściwościach sprawiają, że każdy z nich jest odpowiedni do innych zastosowań.

Bezpieczniki szklane: Budowa, Działanie i Zastosowanie

Bezpieczniki szklane składają się z przezroczystej rurki szklanej, w której znajduje się cienki metalowy drut lub pasek. Rurka jest zakończona metalowymi skuwkami, umożliwiającymi połączenie z obwodem elektrycznym. Mechanizm ich działania jest prosty, ale skuteczny: gdy prąd przepływa przez bezpiecznik, drut topikowy nagrzewa się. W przypadku przekroczenia bezpiecznej wartości prądu (przeciążenie) lub nagłego, gwałtownego wzrostu prądu (zwarcie), temperatura drutu szybko rośnie, powodując jego stopienie i tym samym przerwanie obwodu. Zaletą bezpieczników szklanych jest ich przezroczystość, dzięki której łatwo wizualnie stwierdzić, czy bezpiecznik jest przepalony.

Charakteryzują się one określoną wartością prądu znamionowego (w amperach) i napięcia znamionowego (w woltach), które definiują ich zdolność do ochrony konkretnych obwodów. Bezpieczniki szklane są zazwyczaj stosowane w aplikacjach o niższym obciążeniu prądowym i mniejszej zdolności wyłączania zwarciowego. Znajdują zastosowanie głównie w urządzeniach domowych, takich jak sprzęt RTV (telewizory, radioodbiorniki), drobne AGD, oświetlenie czy układy elektroniczne, gdzie ryzyko wystąpienia bardzo wysokich prądów zwarciowych jest niewielkie. Ich jednorazowy charakter oznacza, że po przepaleniu wymagają wymiany, co jest prostą czynnością, o ile zachowane są zasady bezpieczeństwa.

Bezpieczniki ceramiczne: Cechy i Przewaga

Bezpieczniki ceramiczne, podobnie jak szklane, mają rurkową budowę, ale ich obudowa wykonana jest z ceramiki, co czyni je nieprzezroczystymi. Kluczową różnicą jest to, że wewnątrz ceramicznej rurki, oprócz drutu topikowego, znajduje się piasek kwarcowy. Ten piasek odgrywa niezwykle ważną rolę w procesie wyłączania. Gdy drut topikowy przepali się pod wpływem wysokiego prądu zwarciowego, powstaje łuk elektryczny. Piasek kwarcowy, dzięki swoim właściwościom izolacyjnym i zdolności do pochłaniania energii, skutecznie gasi ten łuk, zapobiegając jego ponownemu zapłonowi i rozprzestrzenianiu się. To sprawia, że bezpieczniki ceramiczne mają znacznie wyższą zdolność wyłączania zwarciowego (tzw. zdolność do przerywania prądu zwarciowego) niż bezpieczniki szklane.

Dzięki ceramicznej obudowie i piaskowemu wypełnieniu, bezpieczniki te są bardziej wytrzymałe mechanicznie i termicznie. Mogą pracować w wyższych temperaturach i są bardziej odporne na ciśnienia powstające podczas gaszenia łuku. Stosuje się je w obwodach, gdzie mogą wystąpić wysokie prądy zwarcia, na przykład w instalacjach przemysłowych, w obwodach z silnikami elektrycznymi, w rozdzielnicach elektrycznych, a także w niektórych urządzeniach domowych o większej mocy. Ich solidniejsza konstrukcja zapewnia lepszą ochronę w trudniejszych warunkach, co jest kluczowe dla integralności całej instalacji.

Porównanie bezpieczników szklanych i ceramicznych

Aby lepiej zrozumieć różnice, przedstawiamy tabelę porównawczą:

Cecha	Bezpiecznik szklany	Bezpiecznik ceramiczny
Materiał obudowy	Szkło	Ceramika
Wypełnienie	Brak (tylko drut)	Piasek kwarcowy (dla gaszenia łuku)
Widoczność elementu	Tak, przepalony drut jest widoczny	Nie, obudowa nieprzezroczysta
Zdolność wyłączania zwarciowego	Niższa	Znacznie wyższa
Odporność mechaniczna	Niższa, podatny na stłuczenia	Wyższa, bardziej wytrzymały
Odporność termiczna	Niższa	Wyższa
Typowe zastosowania	Drobne AGD, RTV, elektronika, oświetlenie	Przemysł, silniki, rozdzielnice, większe AGD

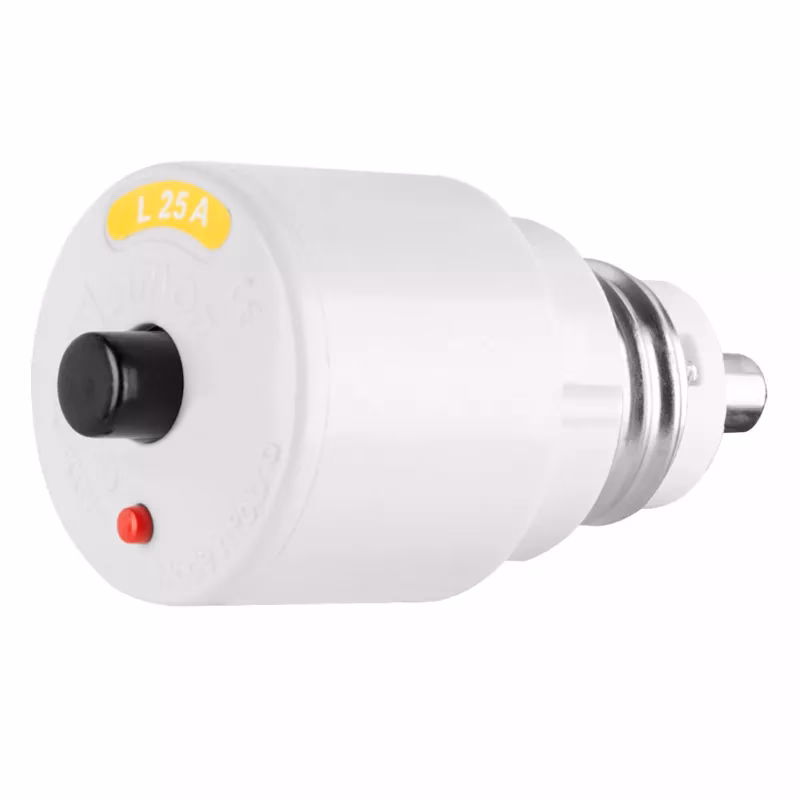

Charakterystyka bezpieczników typu B i C: Co musisz wiedzieć?

Oprócz materiału wykonania, bezpieczniki różnią się także tzw. charakterystyką zadziałania, która określa, jak szybko bezpiecznik zareaguje na określone przeciążenia. W instalacjach domowych najczęściej spotyka się bezpieczniki typu B i C, które zostały zaprojektowane z myślą o różnych rodzajach obciążeń.

Bezpieczniki typu B: Szybka reakcja dla delikatnych urządzeń

Bezpiecznik typu B jest zaprojektowany do szybkiego reagowania na niewielkie przeciążenia. Jego charakterystyka zadziałania mieści się w zakresie 3-5 krotności prądu znamionowego. Oznacza to, że bezpiecznik zadziała i przerwie obwód, gdy prąd przekroczy wartość znamionową od 3 do 5 razy. Dzięki tej czułości, bezpieczniki typu B są idealne dla obwodów, w których podłączone są urządzenia o małym prądzie rozruchowym, czyli takie, które nie generują dużych skoków prądu w momencie włączania. Przykłady takich urządzeń to oświetlenie (zwłaszcza LED), gniazda ogólnego przeznaczenia, komputery, telewizory i inne urządzenia RTV.

Zastosowanie bezpieczników typu B w takich obwodach chroni delikatne komponenty przed uszkodzeniem, które mogłoby wynikać z nagłych, choć niewielkich, wzrostów prądu. Szybkie zadziałanie minimalizuje ryzyko przegrzania przewodów i urządzeń. Ważne jest jednak, aby nie stosować ich w obwodach z urządzeniami o dużym prądzie rozruchowym, ponieważ mogłoby to prowadzić do częstych, nieuzasadnionych wyłączeń.

Bezpieczniki typu C: Odporność na rozruchowe prądy

Bezpiecznik typu C jest bardziej tolerancyjny na krótkotrwałe przeciążenia i został stworzony z myślą o urządzeniach generujących duże prądy rozruchowe. Jego charakterystyka zadziałania mieści się w zakresie 5-10 krotności prądu znamionowego, co oznacza, że wyłączy obwód dopiero, gdy prąd przekroczy wartość znamionową od 5 do 10 razy. Ta większa tolerancja sprawia, że bezpieczniki typu C są idealnym wyborem dla urządzeń z silnikami elektrycznymi, takimi jak pralki, lodówki, zmywarki, odkurzacze, klimatyzatory czy narzędzia elektryczne (np. wiertarki, piły). Urządzenia te w momencie uruchomienia pobierają znacznie więcej prądu niż podczas normalnej pracy, i bezpiecznik typu C pozwala na ten chwilowy wzrost, nie wyłączając od razu obwodu.

Stosowanie bezpieczników typu C w odpowiednich obwodach zapobiega niepotrzebnym przerwom w dostawie prądu, jednocześnie zapewniając skuteczną ochronę przed długotrwałymi przeciążeniami i poważnymi zwarciami. Jest to kluczowe dla zapewnienia stabilnej i bezproblemowej pracy urządzeń o wyższym zapotrzebowaniu na prąd rozruchowy.

Tabela porównawcza bezpieczników B i C

Poniżej przedstawiamy szczegółowe porównanie obu typów:

Cecha	Bezpiecznik typu B	Bezpiecznik typu C
Czułość na przeciążenia	Bardzo czuły, szybka reakcja	Mniej czuły, większa tolerancja
Zakres zadziałania (krotność In)	3-5 In (prądu znamionowego)	5-10 In (prądu znamionowego)
Typowe zastosowania	Oświetlenie, gniazdka ogólne, RTV, komputery	Silniki elektryczne, AGD z silnikami (pralki, lodówki), narzędzia elektryczne
Ryzyko wyłączeń (dla niewłaściwego użycia)	Częste wyłączenia dla urządzeń z dużym prądem rozruchowym	Ryzyko braku ochrony dla bardzo czułych urządzeń, gdy wymagana jest szybka reakcja na małe przeciążenia

Jak wybrać odpowiedni bezpiecznik do swojego domu?

Wybór odpowiedniego bezpiecznika to fundamentalny element projektowania i utrzymania bezpiecznej instalacji elektrycznej. Właściwy dobór gwarantuje nie tylko ochronę urządzeń, ale przede wszystkim bezpieczeństwo domowników. Przed podjęciem decyzji o zakupie i montażu bezpieczników, należy dokładnie przeanalizować specyfikę każdego obwodu w domu.

Przede wszystkim, zidentyfikuj urządzenia, które będą podłączone do danego obwodu. Czy są to urządzenia o małym prądzie rozruchowym, takie jak oświetlenie LED, telewizory, komputery? W takim przypadku idealnym wyborem będzie bezpiecznik typu B. Jeśli natomiast obwód będzie zasilał urządzenia z silnikami elektrycznymi, takie jak pralka, lodówka, zmywarka czy odkurzacz, które generują znaczne skoki prądu przy starcie, konieczne będzie zastosowanie bezpiecznika typu C. Pamiętaj, że użycie bezpiecznika B w obwodzie z pralką może prowadzić do częstych, niepotrzebnych wyłączeń, natomiast użycie bezpiecznika C w obwodzie oświetleniowym nie zapewni optymalnej ochrony przed mniejszymi przeciążeniami.

Kolejnym krokiem jest ocena całkowitego obciążenia elektrycznego w danym obwodzie. Suma mocy wszystkich urządzeń podłączonych do jednego obwodu nie powinna przekraczać wartości, którą bezpiecznik jest w stanie obsłużyć. Wartości prądu znamionowego bezpiecznika (np. 10A, 16A) muszą być dopasowane do przekroju przewodów w instalacji – zbyt duży bezpiecznik może nie zadziałać na czas, zanim przewody ulegną przegrzaniu, co prowadzi do ryzyka pożaru. Zawsze upewnij się, że instalacja elektryczna jest zgodna z obowiązującymi normami bezpieczeństwa i przepisami budowlanymi w Twoim regionie. W przypadku wątpliwości lub skomplikowanych instalacji, zawsze zaleca się konsultację z wykwalifikowanym elektrykiem. Profesjonalista pomoże dokonać właściwego wyboru, zapewniając spokój ducha i bezpieczeństwo Twojej rodziny.

Gdzie kupić bezpieczniki szklane?

Bezpieczniki szklane są powszechnie dostępne i stosunkowo niedrogie, co czyni je łatwo dostępnym elementem do zabezpieczania sprzętu radiowo-telewizyjnego, drobnych artykułów gospodarstwa domowego oraz układów elektronicznych. Ich głównym zadaniem jest ochrona przed skutkami przeciążeń i niebezpiecznych zwarć, przerywając dostawę energii elektrycznej, gdy prąd przekroczy bezpieczną wartość.

Możesz je znaleźć w wielu miejscach:

• Duże markety budowlane i DIY: Sklepy takie jak Castorama, Leroy Merlin, OBI czy Bricomarché zazwyczaj posiadają szeroką gamę bezpieczników szklanych o różnych wartościach prądu znamionowego (np. bezpiecznik szklany 2A, 10A, 15A) oraz wymiarach (np. 20 mm długości). Są one dostępne w działach elektrycznych lub elektronicznych.
• Sklepy elektroniczne: Specjalistyczne sklepy z elektroniką i komponentami elektronicznymi oferują bogaty wybór bezpieczników szklanych, często w mniejszych opakowaniach lub pojedynczo, co jest przydatne do napraw konkretnych urządzeń.
• Sklepy internetowe: Platformy e-commerce takie jak Allegro, Amazon, czy sklepy branżowe online (np. TME, Farnell) oferują ogromny wybór bezpieczników z dostawą do domu. Jest to wygodne rozwiązanie, zwłaszcza gdy potrzebujesz nietypowych wartości lub większych ilości.
• Lokalne sklepy elektryczne: Mniejsze, osiedlowe sklepy z artykułami elektrycznymi często mają podstawowy asortyment bezpieczników i mogą zaoferować fachową poradę.

Przed zakupem zawsze sprawdź instrukcję obsługi urządzenia, które chcesz zabezpieczyć, aby dobrać bezpiecznik o odpowiednich parametrach prądowych i napięciowych. Pomyłka w doborze może skutkować brakiem ochrony lub częstymi, niepotrzebnymi wyłączeniami. Warto zaopatrzyć się w kilka sztuk bezpieczników na zapas, aby w razie awarii szybko poradzić sobie z wymianą. Pamiętaj, aby zawsze wyłączyć zasilanie i odłączyć urządzenie od sieci przed przystąpieniem do wymiany bezpiecznika.

Prawidłowa utylizacja bezpieczników i innych elektrośmieci

Bezpieczniki, zarówno szklane, jak i ceramiczne, po przepaleniu stają się elektrośmieciami (ZSEE – Zużytym Sprzętem Elektrycznym i Elektronicznym) i nie mogą być wyrzucane do zwykłych pojemników na odpady komunalne. Wynika to z faktu, że, podobnie jak inne urządzenia elektroniczne, mogą zawierać substancje niebezpieczne dla środowiska i zdrowia, takie jak metale ciężkie (ołów, kadm) czy inne związki chemiczne. Niewłaściwa utylizacja prowadzi do przenikania tych substancji do gleby, wód gruntowych i powietrza, stwarzając poważne zagrożenie.

Prawidłowa utylizacja elektrośmieci jest kluczowa dla ochrony środowiska i zrównoważonego rozwoju. Oto kilka sposobów, jak bezpiecznie i zgodnie z prawem pozbyć się zużytych bezpieczników i innych elektroodpadów:

• Punkty Zbierania Elektrośmieci (PSZOK): W każdej gminie lub mieście działają Punkty Selektywnej Zbiórki Odpadów Komunalnych, które bezpłatnie przyjmują elektrośmieci. Adresy najbliższych punktów znajdziesz na stronach internetowych swojego urzędu miasta lub gminy.
• Sklepy sprzedające nowy sprzęt: Kupując nowy bezpiecznik lub inne urządzenie elektroniczne, sklep ma obowiązek bezpłatnie przyjąć stary sprzęt tego samego rodzaju (zasada „jeden za jeden”). Niektórzy sprzedawcy oferują również odbiór zużytego sprzętu przy dostawie nowego.
• Akcje zbierania elektrośmieci: Wiele miast i gmin regularnie organizuje akcje „wystawki” lub mobilne punkty zbiórki, podczas których można wystawić zużyty sprzęt przed dom lub blok, a specjalna ekipa zajmie się jego odbiorem.
• Serwisy naprawcze: Jeśli oddajesz urządzenie do serwisu i okazuje się, że naprawa jest nieopłacalna, serwis może przyjąć zużyty sprzęt.
• Punkty skupu złomu: Niektóre punkty skupu złomu, posiadające odpowiednie zezwolenia, przyjmują elektrośmieci. Upewnij się, że dany punkt jest zarejestrowany w Głównym Inspektoracie Ochrony Środowiska.
• Pojemniki na baterie: Zużyte baterie i akumulatorki, które często są częścią urządzeń, mogą być wrzucane do specjalnych pojemników dostępnych w supermarketach, sklepach elektronicznych i innych punktach handlowych.

Symbol przekreślonego kontenera na śmieci, który znajduje się na opakowaniu każdego urządzenia, przypomina o konieczności selektywnej zbiórki. Recykling elektrośmieci pozwala na odzyskanie cennych surowców i zmniejsza obciążenie środowiska, przyczyniając się do zrównoważonego wykorzystania zasobów naturalnych.

Jak nowoczesne technologie wpływają na wybór bezpieczników?

Wraz z rozwojem inteligentnych domów i zaawansowanych systemów automatyki budynkowej, wybór odpowiednich bezpieczników staje się jeszcze bardziej złożony i istotny. Nowoczesne instalacje elektryczne są często wyposażone w inteligentne rozdzielnice i moduły monitorujące zużycie energii. W takich systemach tradycyjne bezpieczniki topikowe (szklane czy ceramiczne) są często uzupełniane lub zastępowane przez nowoczesne wyłączniki nadprądowe (tzw. „esy”) oraz wyłączniki różnicowoprądowe (RCD), które oferują wyższy poziom ochrony i funkcjonalności.

Nowoczesne wyłączniki nadprądowe mogą mieć charakterystyki zadziałania B, C, a nawet D (dla bardzo dużych prądów rozruchowych, np. w przemyśle), ale ich zaletą jest możliwość ponownego załączenia po usunięciu awarii, bez konieczności wymiany elementu. Systemy inteligentnego domu mogą monitorować prąd płynący w poszczególnych obwodach w czasie rzeczywistym, dostarczając dane o zużyciu energii i umożliwiając szybkie wykrycie nieprawidłowości. Dzięki temu użytkownicy mogą lepiej zarządzać obciążeniem elektrycznym, optymalizować koszty energii i zwiększać ogólne bezpieczeństwo instalacji. Chociaż bezpieczniki topikowe wciąż mają swoje zastosowanie w wielu urządzeniach i specyficznych obwodach, trend zmierza w kierunku bardziej zaawansowanych rozwiązań, które oferują większą wygodę, niezawodność i możliwość integracji z systemami zarządzania energią.

Najczęściej zadawane pytania (FAQ)

Czym jest prąd rozruchowy?

Prąd rozruchowy to chwilowy, znacznie wyższy prąd elektryczny, który jest pobierany przez niektóre urządzenia (głównie te z silnikami elektrycznymi, takie jak pralki, lodówki, odkurzacze) w momencie ich włączania. Trwa on bardzo krótko, ale jego wartość może być kilkukrotnie wyższa od prądu znamionowego urządzenia. Bezpieczniki o charakterystyce C są zaprojektowane tak, aby tolerować te krótkotrwałe skoki prądu, unikając niepotrzebnego wyłączania obwodu.

Czy mogę użyć bezpiecznika ceramicznego zamiast szklanego?

Teoretycznie tak, jeśli parametry prądowe i napięciowe (amperaż i napięcie znamionowe) są zgodne. Jednak bezpieczniki ceramiczne mają wyższą zdolność wyłączania zwarciowego i są bardziej wytrzymałe. Użycie bezpiecznika ceramicznego zamiast szklanego w typowym zastosowaniu domowym (np. w sprzęcie RTV) zazwyczaj nie zaszkodzi, ale może być niepotrzebnie droższe i trudniejsze do wizualnej oceny stanu. Ważniejsze jest, aby nigdy nie używać bezpiecznika o wyższym amperażu niż zalecany, niezależnie od materiału obudowy.

Co się stanie, jeśli użyję niewłaściwego bezpiecznika?

Użycie niewłaściwego bezpiecznika może prowadzić do kilku problemów:

• Zbyt niska wartość prądu znamionowego: Bezpiecznik będzie się często przepalał, nawet przy normalnym obciążeniu, co jest uciążliwe.
• Zbyt wysoka wartość prądu znamionowego: Bezpiecznik nie zadziała na czas w przypadku przeciążenia lub zwarcia, co może doprowadzić do przegrzania przewodów, uszkodzenia urządzeń, a nawet pożaru.
• Niewłaściwa charakterystyka (np. B zamiast C): Bezpiecznik będzie się wyłączał przy każdym uruchomieniu urządzenia o dużym prądzie rozruchowym.
• Niewłaściwa zdolność wyłączania zwarciowego: W przypadku poważnego zwarcia, bezpiecznik może nie być w stanie bezpiecznie przerwać obwodu, co może prowadzić do uszkodzenia bezpiecznika (np. jego rozerwania) i poważnych konsekwencji dla instalacji.

Jak często należy wymieniać bezpieczniki?

Bezpieczniki topikowe (szklane i ceramiczne) są jednorazowego użytku i wymienia się je tylko wtedy, gdy się przepalą. Nie wymagają regularnej wymiany, jeśli działają prawidłowo. Ważne jest, aby zawsze mieć pod ręką zapasowe bezpieczniki o odpowiednich parametrach.

Czy bezpieczniki typu B i C są stosowane tylko w domach?

Nie, wyłączniki nadprądowe o charakterystykach B i C są szeroko stosowane zarówno w instalacjach domowych, jak i w mniejszych instalacjach przemysłowych czy komercyjnych. Ich dobór zawsze zależy od rodzaju i charakteru obciążenia w danym obwodzie.
