Dyfraktometria Rentgenowska: Klucz do Materiałów

W świecie materiałoznawstwa, chemii, a nawet konserwacji dzieł sztuki, zrozumienie wewnętrznej struktury substancji jest kluczowe. To właśnie budowa na poziomie atomowym decyduje o właściwościach, trwałości i zastosowaniach danego materiału. Jedną z najpotężniejszych i najczęściej wykorzystywanych technik, która pozwala nam zajrzeć w ten mikroświat, jest dyfraktometria rentgenowska, często określana skrótem XRD. Ta metoda, opierająca się na zjawisku dyfrakcji promieni rentgenowskich, dostarcza niezwykle cennych informacji o składzie fazowym, strukturze krystalicznej oraz innych cechach materiałów, zarówno w formie litej, jak i w postaci proszkowej. Pozwala ona na identyfikację nie tylko poszczególnych związków chemicznych, ale także ich różnych odmian krystalicznych, co ma fundamentalne znaczenie w wielu dziedzinach nauki i przemysłu.

Czym Jest Dyfraktometria Rentgenowska (XRD) i Jak Działa?

Dyfraktometria rentgenowska (XRD) to zaawansowana technika analityczna, która wykorzystuje zjawisko dyfrakcji promieni rentgenowskich do badania materiałów o budowie krystalicznej. Jej podstawą jest pomiar kąta ugięcia promieni rentgenowskich, które padają na próbkę i oddziałują z jej uporządkowaną strukturą atomową. Kiedy promienie rentgenowskie trafiają na regularnie rozmieszczone płaszczyzny atomowe w krysztale, ulegają ugięciu (dyfrakcji) w specyficznych kierunkach, zgodnie z prawem Bragga. Każda faza krystaliczna, czyli konkretny związek chemiczny o określonej strukturze atomowej, charakteryzuje się unikalnym zestawem odległości między tymi płaszczyznami. Oznacza to, że każda substancja krystaliczna daje charakterystyczny „odcisk palca” w postaci wzoru dyfrakcyjnego.

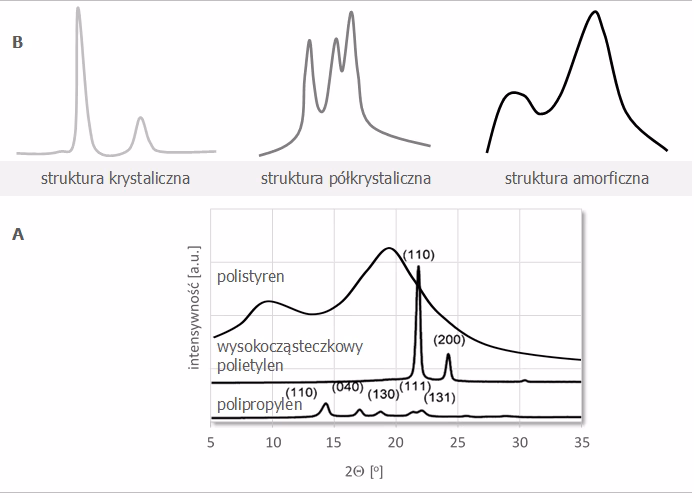

W praktyce, badanie XRD polega na kierowaniu wiązki promieni rentgenowskich na próbkę, a następnie rejestrowaniu intensywności ugiętych promieni w zależności od kąta. Wynikiem takiej analizy jest dyfraktogram – graficzna reprezentacja intensywności promieniowania jako funkcji kąta ugięcia (zazwyczaj 2θ). Na dyfraktogramie obserwujemy piki o różnej intensywności i położeniu. Położenie pików (kąt 2θ) informuje o odległościach międzypłaszczyznowych w krysztale, co jest kluczowe do identyfikacji fazy. Intensywność pików natomiast dostarcza informacji o obfitości danej fazy w próbce. Badanie to może dostarczyć wyników zarówno jakościowych (co jest w próbce?), jak i ilościowych (ile czego jest?).

Dyfraktometria Proszkowa: Precyzja w Analizie Materiałów Polikrystalicznych

Szczególnym rodzajem dyfraktometrii rentgenowskiej, szeroko stosowanym w analizie materiałowej, jest rentgenowska dyfraktometria proszkowa (XRPD, z ang. X-ray Powder Diffraction). Jak sama nazwa wskazuje, technika ta jest idealna do badania materiałów w formie proszkowej, ale pojęcie „proszku” w kontekście naukowym jest znacznie szersze niż w języku potocznym. Proszek to tutaj konglomerat dużej liczby krystalitów, ziaren lub cząstek o budowie krystalicznej lub niekrystalicznej. Oznacza to, że dyfraktometr proszkowy doskonale sprawdzi się nie tylko przy analizie sypkich substancji chemicznych, ale także materiałów polikrystalicznych, takich jak stal, beton, czy nawet spieki ceramiczne, które z perspektywy rentgenowskiej są traktowane jako zbiory wielu małych, losowo zorientowanych krystalitów.

Głównym celem XRPD jest ustalenie faz krystalicznych wchodzących w skład badanego obiektu. Jest to możliwe, ponieważ każda faza krystaliczna, nawet jeśli jest to ta sama substancja chemiczna, ale w innej odmianie polimorficznej (np. TiO2 w postaci rutylu, anatazu czy brukitu), generuje unikalny wzór dyfrakcyjny. Niezwykła precyzja tej metody pozwala na rozróżnianie nawet bardzo podobnych związków, co jest nieocenione w analizie mieszanin, zwłaszcza tych zawierających ten sam główny pierwiastek. Przykładem mogą być różne pigmenty ołowiowe, takie jak masykot (PbO), żółcień cynowo-ołowiowa typu I (Pb2SnO4) czy żółcień neapolitańska (Pb(SbO3)2), które pomimo obecności ołowiu, mają odmienne struktury krystaliczne i tym samym różne dyfraktogramy.

Jak Działa Dyfraktometr?

Sercem badania dyfrakcyjnego jest dyfraktometr – urządzenie, które precyzyjnie rejestruje kierunki (kąty odbłysku) oraz natężenia ugiętych wiązek promieniowania. Najczęściej stosowane są dyfraktometry rentgenowskie, ale istnieją również urządzenia wykorzystujące dyfrakcję neutronów lub elektronów, stosowane w bardziej specjalistycznych badaniach. Współczesne dyfraktometry proszkowe są wysoce zaawansowane. Przykładowo, instrument PANalytical X’pert PRO MPD, często wykorzystywany w laboratoriach, umożliwia pomiary zarówno w geometrii refleksyjnej (Bragg-Brentano), gdzie promienie odbijają się od powierzchni próbki, jak i transmisyjnej (Debye-Scherrer), gdzie promienie przechodzą przez próbkę. Wyposażenie takie jak ceramiczna lampa rentgenowska z miedzi (Cu), licznik pozycyjnie czuły PSD PIXCEL z monochromatorem krystalicznym, czy programowalne szczeliny wejściowe, gwarantuje wysoką jakość i precyzję pomiarów. Dodatkowe moduły, takie jak komory Anton Paar czy Oxford Cryostream, pozwalają na prowadzenie badań w szerokim zakresie temperatur oraz w warunkach próżni, co rozszerza możliwości analityczne.

Zastosowania Dyfraktometrii Proszkowej: Od Przemysłu po Dziedzictwo Kulturowe

Wszechstronność dyfraktometrii proszkowej sprawia, że znajduje ona zastosowanie w niezliczonych dziedzinach. Od analizy próbek mineralnych, leków i innych polikrystalicznych substancji chemicznych, przez analizę składu fazowego stali i modyfikowanych powierzchni (np. warstw tlenkowych na aluminium), aż po obserwację zjawisk zachodzących po mechanicznej obróbce materiałów, wynikających ze zmian odległości międzypłaszczyznowych w naprężonym materiale. Dyfraktometr proszkowy to doskonałe narzędzie do badań wpływu sił zewnętrznych na strukturę materiału.

W kontekście ceramiki i dziedzictwa kulturowego, XRPD jest techniką wręcz niezastąpioną. Pozwala na identyfikację:

• Pigmentów: zarówno mineralnych, jak i syntetycznych, stosowanych w malarstwie czy dekoracji ceramiki.
• Materiałów budowlanych: takich jak kamień, zaprawy murarskie, czy same materiały ceramiczne, pomagając zrozumieć ich skład i pochodzenie.
• Produktów korozji: na metalach, stopach metali czy przedmiotach ceramicznych, co jest kluczowe dla ich konserwacji.
• Innych materiałów: organicznych i nieorganicznych, zawartych w obiektach dziedzictwa kulturowego.

Ogromną zaletą tej techniki jest dostęp do rozbudowanej bazy danych dyfrakcyjnych PDF4+, która jest rokrocznie aktualizowana przez Międzynarodowe Centrum Danych Dyfrakcyjnych. Dzięki niej końcowy użytkownik dyfraktometru nie musi zajmować się bezpośrednio skomplikowaną analizą dyfraktogramów, a jedynie porównywać uzyskane wzory z tysiącami znanych wzorców. Co więcej, możliwe jest uzyskanie informacji o zawartości procentowej związków tworzących mieszaninę, co jest niezwykle cenne w przypadku analizy złożonych próbek.

Warunki Badania i Format Wyników

W większości przypadków analizy dyfrakcyjne wykonuje się na podstawie pomiarów dyfrakcji rentgenowskiej próbek proszkowych pobranych z badanych obiektów. Warto podkreślić, że techniki dyfrakcyjne są nieniszczące, co oznacza, że analizowana próbka może być wykorzystana do dalszych badań lub przechowywana. To szczególnie ważne w przypadku cennych artefaktów. W sytuacji, gdy ilość pobranej próbki jest niezwykle mała (np. z warstw malarskich obrazów olejnych), zaleca się jej pobieranie bezpośrednio na specjalny uchwyt bezodbiciowy, na którym wykonywany jest pomiar. Co więcej, w przypadku małych obiektów, takich jak monety czy fragmenty artefaktów archeologicznych, możliwe jest nawet wykonanie pomiaru bezpośrednio na całym obiekcie, bez konieczności pobierania próbki.

Wyniki pomiarów są dostarczane zazwyczaj w postaci szczegółowego raportu. Raport taki zawiera uzyskany dla każdej próbki dyfraktogram, podstawowe dane krystalograficzne (położenia maksimów na osi kątów 2θ, wartość odległości międzypłaszczyznowych, intensywność maksimów), a także wzory chemiczne i nazwy zidentyfikowanych składników próbki, bazując na obszernych zasobach bazy PDF4+. Na życzenie, często udostępniany jest również obraz dyfrakcyjny w formacie xy, co pozwala na dalsze, bardziej szczegółowe analizy.

Tabela Porównawcza: Rodzaje Analiz XRD

| Cecha / Rodzaj Analizy | Jakościowa | Ilościowa | |---|---|---| | Cel | Identyfikacja obecnych faz krystalicznych | Określenie proporcji (procentowej zawartości) poszczególnych faz | | Podstawa Wyniku | Położenie pików na dyfraktogramie (kąt 2θ) | Intensywność pików na dyfraktogramie | | Metodyka | Porównanie wzorca dyfrakcyjnego z bazami danych (np. PDF4+) | Metoda Rietvelda, metody kalibracji z użyciem wzorców, analiza intensywności pików | | Przykładowe Zastosowanie | Rozpoznawanie minerałów w próbce geologicznej, identyfikacja pigmentów w ceramice | Określanie składu procentowego faz w stopach metali, ocena stopnia krystaliczności polimerów |

Najczęściej Zadawane Pytania (FAQ)

1. Czy dyfraktometria rentgenowska jest niszcząca dla próbki?
Nie, dyfraktometria rentgenowska jest techniką nieniszczącą. Próbka, po zakończeniu analizy, pozostaje w nienaruszonym stanie i może być wykorzystana do dalszych badań lub przechowywana.

2. Jakie materiały można badać za pomocą XRPD?
XRPD jest idealna do badania materiałów o budowie krystalicznej. Mogą to być minerały, metale, stopy, ceramika, polimery krystaliczne, farmaceutyki, materiały budowlane, a także wszelkie substancje w postaci proszkowej lub polikrystalicznej. Materiały amorficzne (bez uporządkowanej struktury atomowej) dają słaby lub brak wzorca dyfrakcyjnego, co czyni technikę mniej użyteczną w ich przypadku.

3. Czy muszę przygotowywać próbkę w specjalny sposób?
Większość analiz XRPD wymaga sproszkowania próbki do bardzo drobnego pyłu, aby zapewnić losową orientację krystalitów i uzyskać reprezentatywny wzorzec dyfrakcyjny. Jednakże, jak wspomniano, możliwe są również pomiary na małych obiektach bez ich mielenia.

4. Co to jest dyfraktogram i jak go interpretować?
Dyfraktogram to wykres przedstawiający intensywność ugiętych promieni rentgenowskich w funkcji kąta ugięcia (2θ). Piki na dyfraktogramie odpowiadają obecności konkretnych faz krystalicznych. Położenie piku (kąt 2θ) jest charakterystyczne dla odległości międzypłaszczyznowych danej fazy, a jego intensywność jest proporcjonalna do ilości tej fazy w próbce. Interpretacja polega na porównywaniu uzyskanego dyfraktogramu z obszernymi bazami danych znanych wzorców dyfrakcyjnych.

5. Do czego służy metoda Rietvelda?
Metoda Rietvelda to zaawansowana technika analizy dyfraktogramów, która polega na dopasowaniu teoretycznego modelu do eksperymentalnie otrzymanego dyfraktogramu. Pozwala ona na precyzyjne wyznaczenie parametrów sieciowych, wielkości krystalitów, a także ilościowe określenie zawartości poszczególnych faz w mieszaninie, nawet dla nowych, nieznanych wcześniej związków. Jest to szczególnie przydatne w badaniach ilościowych i charakteryzacji nowych materiałów.

Podsumowanie

Dyfraktometria rentgenowska, a w szczególności dyfraktometria proszkowa, jest niezastąpionym narzędziem w nowoczesnej nauce i przemyśle. Jej zdolność do precyzyjnego identyfikowania faz krystalicznych, analizowania składu ilościowego i jakościowego, a także badania zmian strukturalnych w materiałach, czyni ją kluczową techniką w dziedzinach takich jak materiałoznawstwo, chemia, geologia, farmacja, a także w ochronie i konserwacji dziedzictwa kulturowego. Dzięki ciągłemu rozwojowi sprzętu i oprogramowania, XRPD staje się coraz bardziej dostępna i efektywna, otwierając nowe możliwości w badaniu i projektowaniu materiałów przyszłości.
