W świecie materiałów ceramicznych, gdzie innowacje nieustannie przesuwają granice możliwości, pojawiają się substancje, które rewolucjonizują całe branże. Jednym z takich niezwykłych materiałów jest azotek boru (BN), który zyskuje coraz większe uznanie w zastosowaniach wysokotemperaturowych. Odgrywając kluczową rolę jako komponent wyposażenia chemicznego, zwłaszcza w postaci tygli, azotek boru staje się podstawą dla płynnego przebiegu wielu reakcji chemicznych i procesów metalurgicznych. Ale co czyni go tak wyjątkowym? Przyjrzyjmy się bliżej jego właściwościom, zaletom, a także nielicznym wadom, szczególnie w porównaniu z powszechnie stosowanym tlenkiem glinu.
Azotek Boru: Materiał Ceramiczny Przyszłości?
Tak, azotek boru bez wątpienia jest materiałem ceramicznym, co więcej – jest to ceramika zaawansowana o heksagonalnej strukturze (hBN), często porównywana do grafitu ze względu na swoje właściwości smarne i dobrą przewodność cieplną, choć w przeciwieństwie do niego jest biały i charakteryzuje się doskonałymi właściwościami izolacyjnymi. Sinterowany azotek boru powstaje przez prasowanie proszku BN w bardzo wysokiej temperaturze, najczęściej metodami jednoosiowego prasowania na gorąco (HP) lub izostatycznego prasowania na gorąco (HIP). To właśnie te procesy nadają mu unikalne cechy, które wyróżniają go na tle innych materiałów.
W swojej litej formie azotek boru jest materiałem obrabialnym, co jest rzadkością wśród ceramik. Można go łatwo obrabiać do niezwykle precyzyjnych tolerancji przy użyciu standardowych narzędzi ze stali szybkotnącej, a w przypadku bardziej rygorystycznych wymagań – przez szlifowanie. Nawet gwinty mogą być tworzone za pomocą gwintowników i narzynek, co znacznie ułatwia produkcję skomplikowanych kształtów i komponentów. Co ważne, podczas obróbki nie należy stosować olejów ani płynów chłodzących.
Niezrównane Zalety Azotku Boru w Porównaniu do Tlenku Glinu
Porównując tygle z azotku boru z tymi wykonanymi z tlenku glinu, staje się jasne, dlóaczego BN jest często preferowanym wyborem w wymagających zastosowaniach. Oto kluczowe zalety:
- Wyższa Odporność na Temperaturę: Azotek boru może być długotrwale używany w próżni w temperaturach do 1800°C, a w atmosferze ochronnej nawet do 2100°C. Tlenek glinu natomiast nie przekracza 1700°C, co ogranicza jego zastosowanie w najbardziej ekstremalnych warunkach. Ta cecha sprawia, że tygle z BN są idealne do procesów wymagających naprawdę wysokotemperaturowych warunków.
- Wyjątkowa Odporność na Szok Termiczny: Azotek boru wykazuje niezwykłą zdolność do wytrzymywania gwałtownych zmian temperatury. Może być wyjęty z pieca o temperaturze 1000°C i gwałtownie schłodzony dmuchawą powietrza bez pękania, nawet po 100 powtórzeniach. To kluczowa cecha dla aplikacji, gdzie wymagana jest szybka zmiana temperatury, eliminując ryzyko uszkodzenia sprzętu.
- Odporność na Korozję Chemiczną: Materiał ten jest wysoce odporny na korozję kwasową i alkaliczną. Co więcej, azotek boru nie reaguje z wieloma stopionymi metalami (takimi jak żelazo, miedź, stal nierdzewna, aluminium, cyna, chrom, ołów, nikiel, magnez), stopami szkła (np. szkło sodowe, kriolit) czy stopionym krzemem (żużel, fluorki). Dzięki temu może być bezpiecznie używany jako pojemnik, emalia czy podkładka w procesach, gdzie inne materiały uległyby degradacji.
- Doskonała Izolacja Elektryczna: Azotek boru charakteryzuje się silną izolacyjnością elektryczną, a jego odporność na przebicie elektryczne jest 3 do 4 razy wyższa niż w przypadku tlenku glinu. Jest również przezroczysty dla energii mikrofalowej, co czyni go doskonałym materiałem na izolatory wysokiej mocy i niskostratne pojemniki.
Potencjalne Ograniczenia Azotku Boru: Analiza Wad
Mimo licznych zalet, azotek boru posiada również pewne ograniczenia, które należy wziąć pod uwagę przy wyborze materiału:
- Niższa Wytrzymałość, Twardość i Odporność na Zużycie: W porównaniu do tlenku glinu, ceramika z azotku boru ma niższą wytrzymałość mechaniczną, twardość i odporność na zużycie. Z tego powodu nie jest zalecana do stosowania w środowiskach narażonych na wibracje lub tarcie, gdzie wymagana jest wysoka odporność mechaniczna.
- Ograniczenia Temperatury w Powietrzu: Azotek boru nie powinien być używany w powietrzu w temperaturach przekraczających 1000°C, ponieważ powyżej tej temperatury ulega utlenianiu. Aby zachować jego właściwości w wyższych temperaturach (do 2000°C), konieczne jest stosowanie go w próżni lub w atmosferze ochronnej.
Obróbka Azotku Boru: Precyzja i Wszechstronność
Cechą, która wyróżnia azotek boru na tle innych zaawansowanych ceramik, jest jego wyjątkowa obrabialność. W przeciwieństwie do wielu twardych i kruchych materiałów ceramicznych, które wymagają specjalistycznych, kosztownych metod obróbki, azotek boru może być łatwo kształtowany w niemal dowolne formy. Jest to możliwe dzięki jego unikalnej strukturze heksagonalnej, która nadaje mu właściwości zbliżone do grafitu. Procesy takie jak wiercenie, frezowanie czy gwintowanie są wykonywalne przy użyciu standardowych narzędzi, co znacząco obniża koszty produkcji i zwiększa elastyczność projektowania komponentów.
Produkty z azotku boru są dostępne w różnych gatunkach, w tym o wysokiej czystości bez spoiwa (np. Final® BN HP) oraz z dodatkiem innych ceramik, takich jak SiC, ZrO2, SiO2, AlN, w celu modyfikacji ich właściwości mechanicznych. Ta elastyczność w składzie pozwala na dopasowanie materiału do bardzo specyficznych wymagań aplikacji, od prostych izolatorów po skomplikowane struktury piecowe.
Azotek Boru AX05: Definicja Czystości i Wydajności
Wśród dostępnych gatunków azotku boru na szczególną uwagę zasługuje gatunek AX05, będący jednym z najczystszych dostępnych stałych heksagonalnych azotków boru (hBN). Jest to doskonały wybór do zastosowań, gdzie odporność na korozję jest ważniejsza niż odporność na zużycie. Co istotne, jest to ceramika wiązana dyfuzyjnie, co oznacza, że jej integralność mechaniczna nie zależy od obecności B2O3 lub innych spoiw. Dzięki tej ultra czystości, AX05 nie jest zwilżany przez prawie wszystkie stopione metale, co czyni go idealnym do zastosowań wymagających najwyższej czystości, takich jak tygle do wysokoczystych stopionych metali.
Kluczowe właściwości gatunku AX05:
- Chemicznie: Niezwykle obojętny i niezwilżalny przez wiele stopionych materiałów, w tym metale, szkła, sole halogenkowe i inne reagenty. Zapewnia stabilny, niereaktywny materiał do dysz, przepustów, tygli i wsporników.
- Termicznie: Minimalna rozszerzalność cieplna, wysoka przewodność cieplna i temperatura użytkowania w pewnych atmosferach obojętnych przekraczająca 2000°C. Doskonała stabilność szoku termicznego w szerokim zakresie temperatur.
- Mechanicznie: Względna wytrzymałość rośnie wraz z temperaturą, co pozwala na osiąganie wyższych temperatur pracy niż w przypadku azotków boru ze spoiwami.
- Elektrycznie: Przezroczysty dla energii mikrofalowej, wysoka rezystywność i wytrzymałość dielektryczna z niskim współczynnikiem strat i stałą dielektryczną. Idealny do izolatorów wysokiej mocy i niskostratnych.
Zastosowania Azotku Boru: Gdzie Znajduje Swoje Miejsce?
Dzięki swoim unikalnym właściwościom, azotek boru znajduje szerokie zastosowanie w wielu zaawansowanych dziedzinach przemysłu:

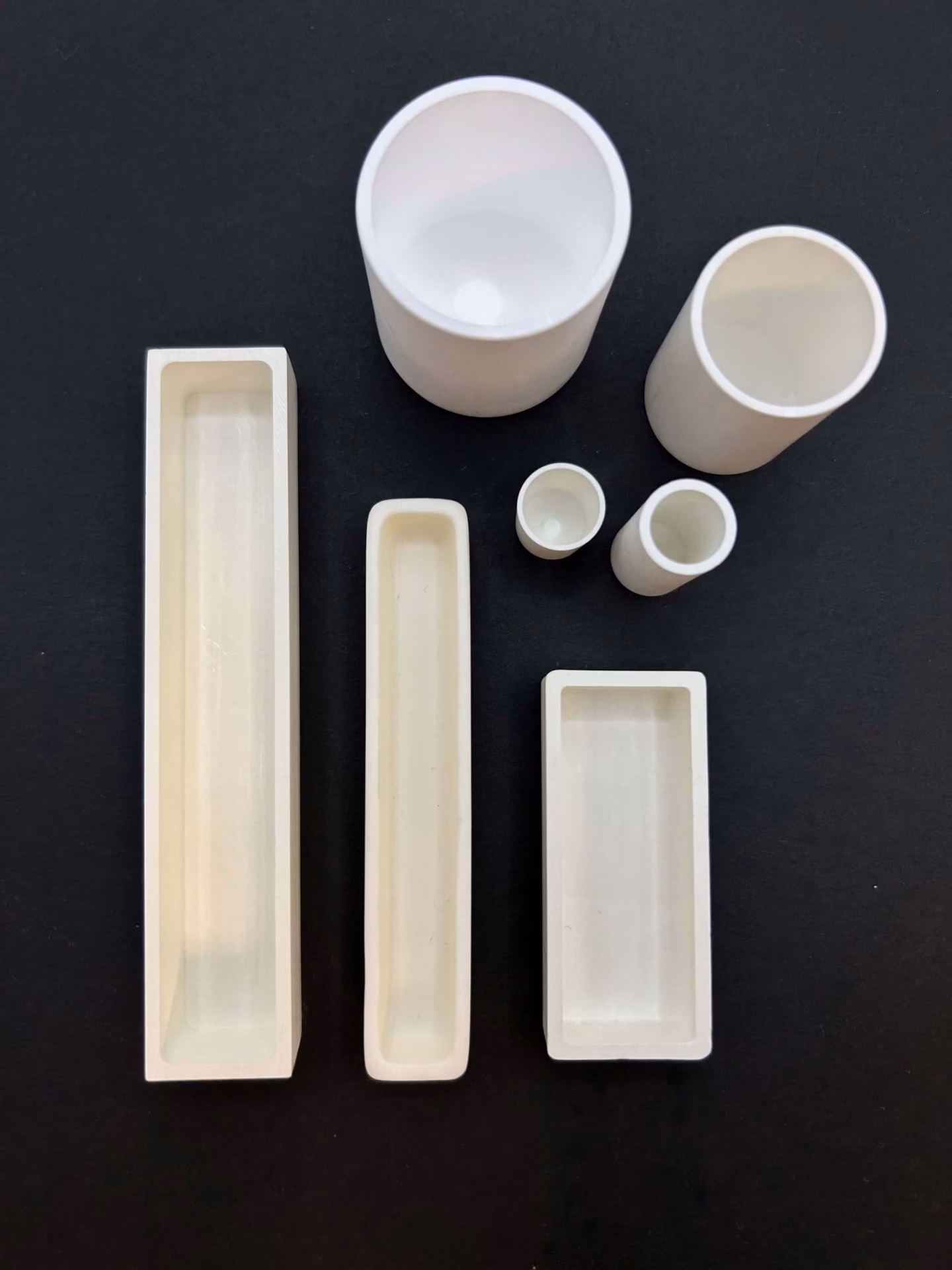

- Tygiel i pojemniki: Ze względu na swoją odporność na wysoką temperaturę i brak reakcji z większością stopionych metali, szkła i żużlu, jest idealnym materiałem na tygle, pojemniki do topienia i spiekania.
- Izolatory elektryczne: Jego wysoka rezystywność i wytrzymałość dielektryczna sprawiają, że jest doskonałym materiałem na izolatory elektryczne pracujące w wysokich temperaturach, np. w piecach próżniowych.
- Dysze: Wysoka przewodność cieplna i stabilność termiczna czynią go odpowiednim do produkcji dysz do natryskiwania metali w proszku.
- Osłony i oprawy: Stosowany do ochrony i osłaniania termopar oraz sond pomiarowych w ekstremalnych warunkach.
- Elementy konstrukcyjne pieców: Rury i tuleje izolacyjne w konstrukcjach piecowych, gdzie wymagana jest stabilność w wysokich temperaturach.
- Płytki nastawcze: W procesach obróbki zaawansowanych materiałów, gdzie wymagane są stabilne i obojętne powierzchnie.
- Systemy implantacji jonów: Izolatory i oprawy źródłowe wymagające wysokiej czystości i izolacji elektrycznej w wysokiej temperaturze.
Porównanie Tyglów: Azotek Boru vs. Tlenek Glinu
Poniższa tabela przedstawia kluczowe różnice między tyglami wykonanymi z azotku boru a tyglami z tlenku glinu:
| Cecha | Tygiel z Azotku Boru (BN) | Tygiel z Tlenku Glinu (Al2O3) |
|---|---|---|
| Maks. Temp. Użytkowania (próżnia/atmosfera ochronna) | 1800°C / 2100°C | Max. 1700°C |
| Maks. Temp. Użytkowania (powietrze) | Max. 1000°C (powyżej utlenianie) | Do 1700°C (stabilny) |
| Odporność na Szok Termiczny | Bardzo wysoka (brak pęknięć po 100 cyklach 1000°C) | Niższa niż BN |
| Reaktywność z Metalami/Stopami | Niereaktywny, niezwilżalny (np. Fe, Cu, Al, szkło, krzem) | Może reagować/być zwilżany przez niektóre metale |
| Izolacja Elektryczna (wytrzymałość dielektryczna) | Bardzo wysoka (3-4x Al2O3) | Dobra |
| Wytrzymałość Mechaniczna / Twardość | Niższa niż Al2O3 | Wyższa niż BN |
| Obrabialność | Łatwo obrabialny standardowymi narzędziami | Trudno obrabialny, wymaga specjalistycznych metod |
Najczęściej Zadawane Pytania (FAQ)
Czy azotek boru jest materiałem ceramicznym?
Tak, azotek boru jest zaawansowanym materiałem ceramicznym. Występuje w kilku odmianach, z których heksagonalny azotek boru (hBN) jest najczęściej stosowany i charakteryzuje się unikalnymi właściwościami, takimi jak wysoka odporność na temperaturę, doskonałe właściwości izolacyjne oraz zaskakująca obrabialność.
Jakie są główne wady azotku boru?
Główne wady azotku boru to jego niższa wytrzymałość mechaniczna, twardość i odporność na zużycie w porównaniu do innych ceramik, takich jak tlenek glinu. Dodatkowo, azotek boru nie powinien być używany w powietrzu w temperaturach przekraczających 1000°C, ponieważ ulega utlenianiu; w wyższych temperaturach wymaga atmosfery ochronnej lub próżni.
Czy azotek boru można obrabiać?
Tak, azotek boru jest jednym z niewielu materiałów ceramicznych, które są łatwo obrabialne. Można go precyzyjnie kształtować przy użyciu standardowych narzędzi do stali szybkotnącej, co jest znaczącą zaletą w produkcji skomplikowanych komponentów. Nie wymaga stosowania olejów ani płynów chłodzących podczas obróbki.
Jak twardy jest azotek boru?
W swojej najczęściej spotykanej, obrabialnej formie (heksagonalny azotek boru, hBN), azotek boru jest materiałem stosunkowo miękkim w porównaniu do innych ceramik, takich jak tlenek glinu. To właśnie ta względna miękkość pozwala na jego łatwą obróbkę. Istnieje również inna forma, sześcienna azotek boru (cBN), która jest ekstremalnie twarda, porównywalna z diamentem, ale to hBN jest przedmiotem tego artykułu i jego szerokich zastosowań przemysłowych.
Dlaczego azotek boru jest niezastąpiony w niektórych zastosowaniach wysokotemperaturowych?
Azotek boru jest niezastąpiony dzięki swojej wyjątkowej kombinacji cech: ekstremalnej odporności na wysokie temperatury (do 2100°C w atmosferze ochronnej), doskonałej odporności na szok termiczny, braku reakcji z większością stopionych metali i szkła oraz wysokiej izolacyjności elektrycznej. Te właściwości czynią go idealnym wyborem tam, gdzie inne materiały nie są w stanie sprostać rygorystycznym wymaganiom środowisk wysokotemperaturowych i chemicznych.
